O que torna o CapCad uma solução completa para sinalização viária

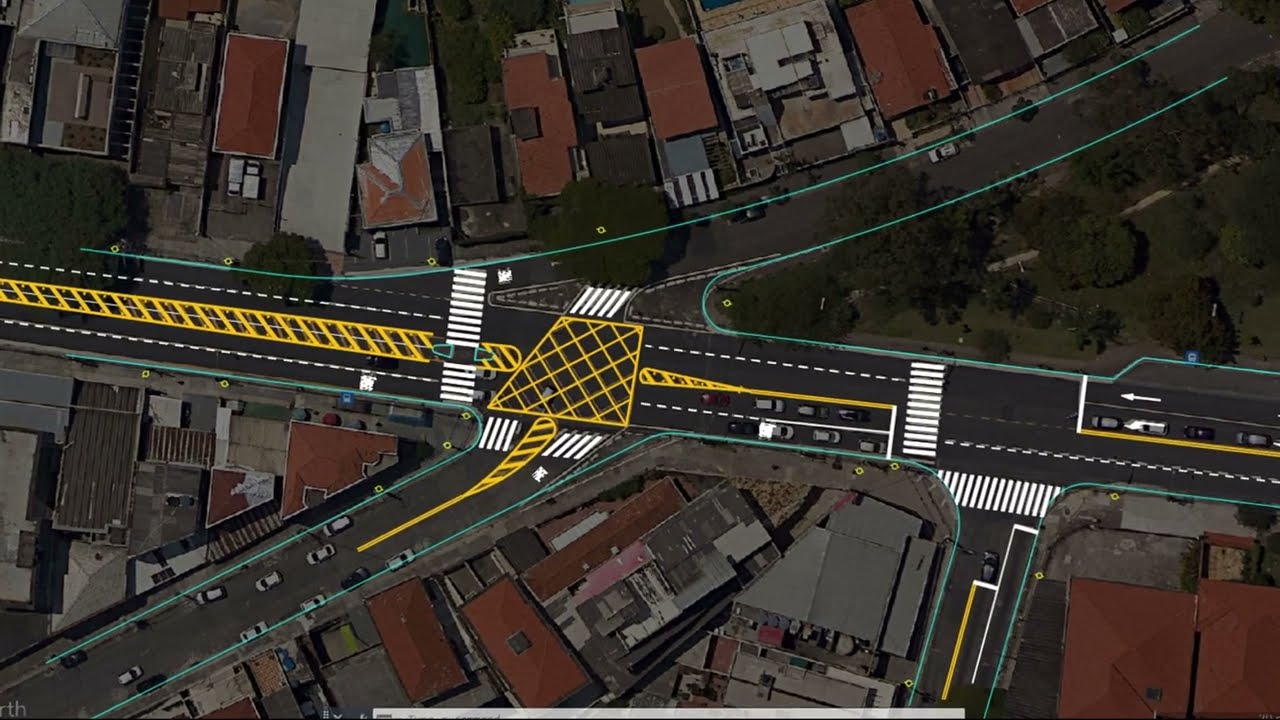

Sinalização horizontal

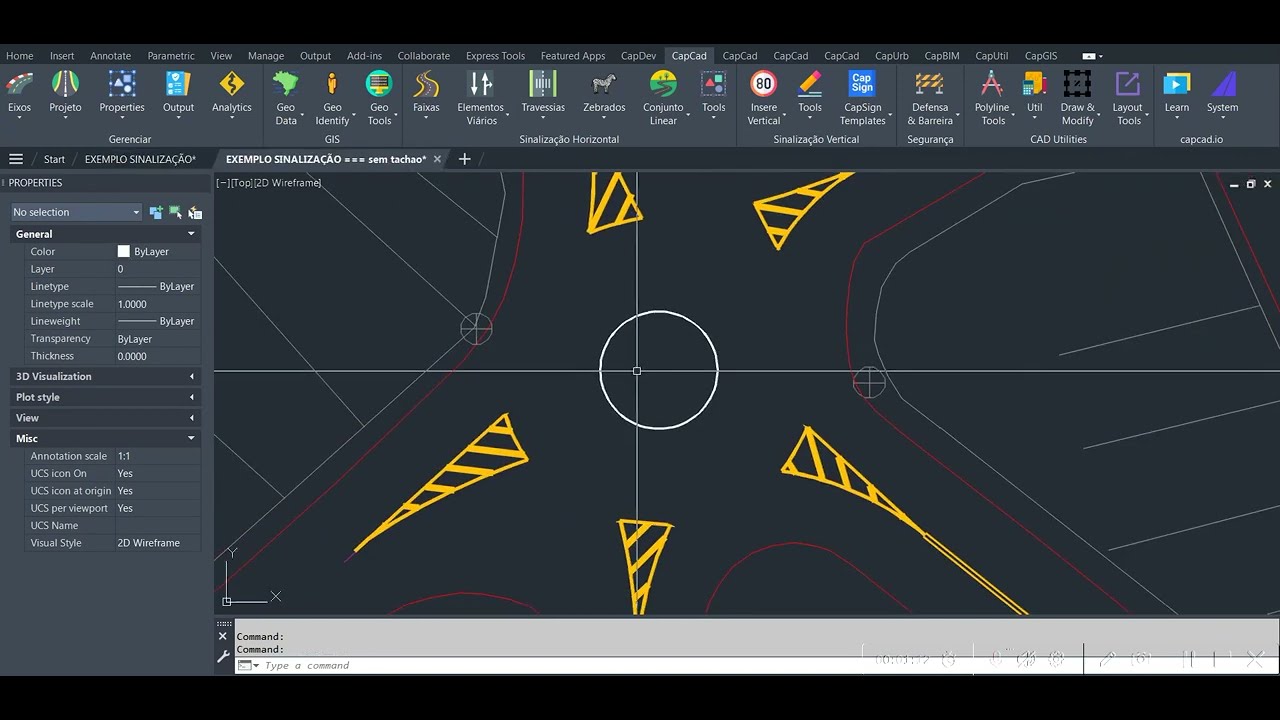

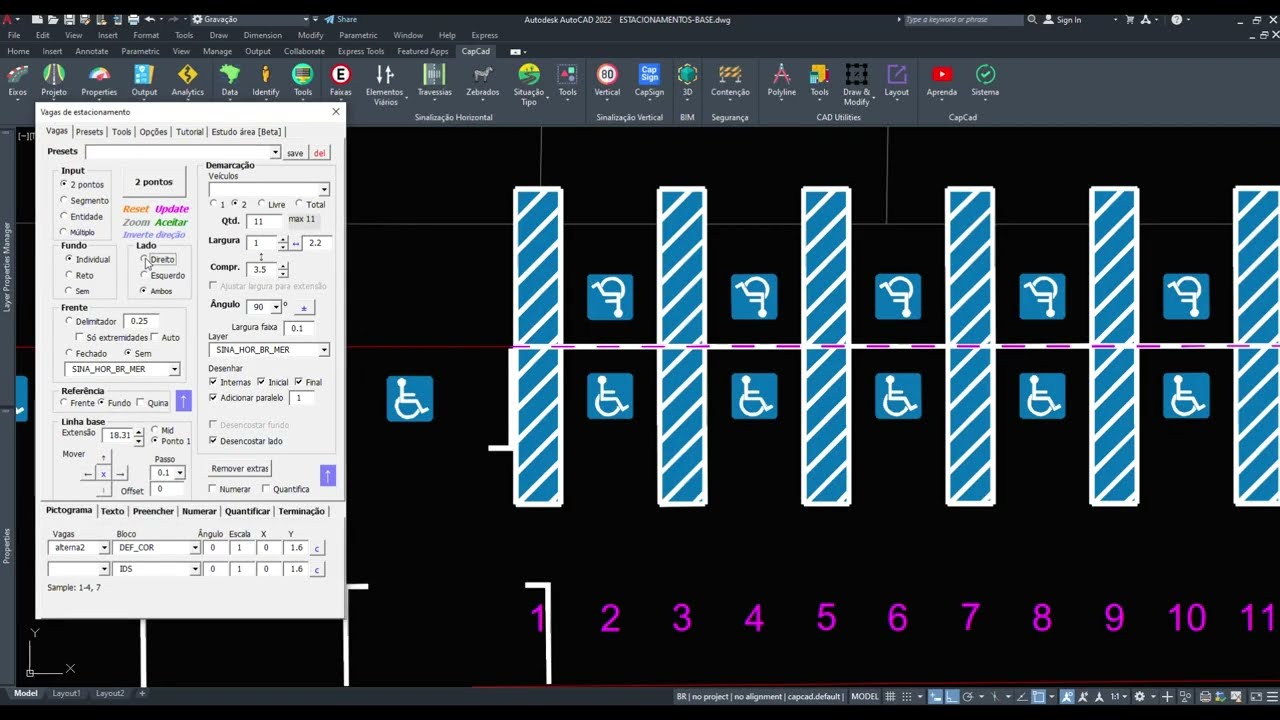

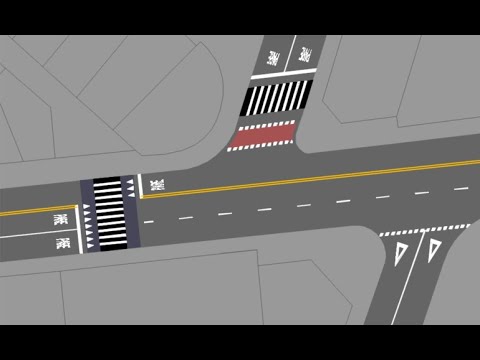

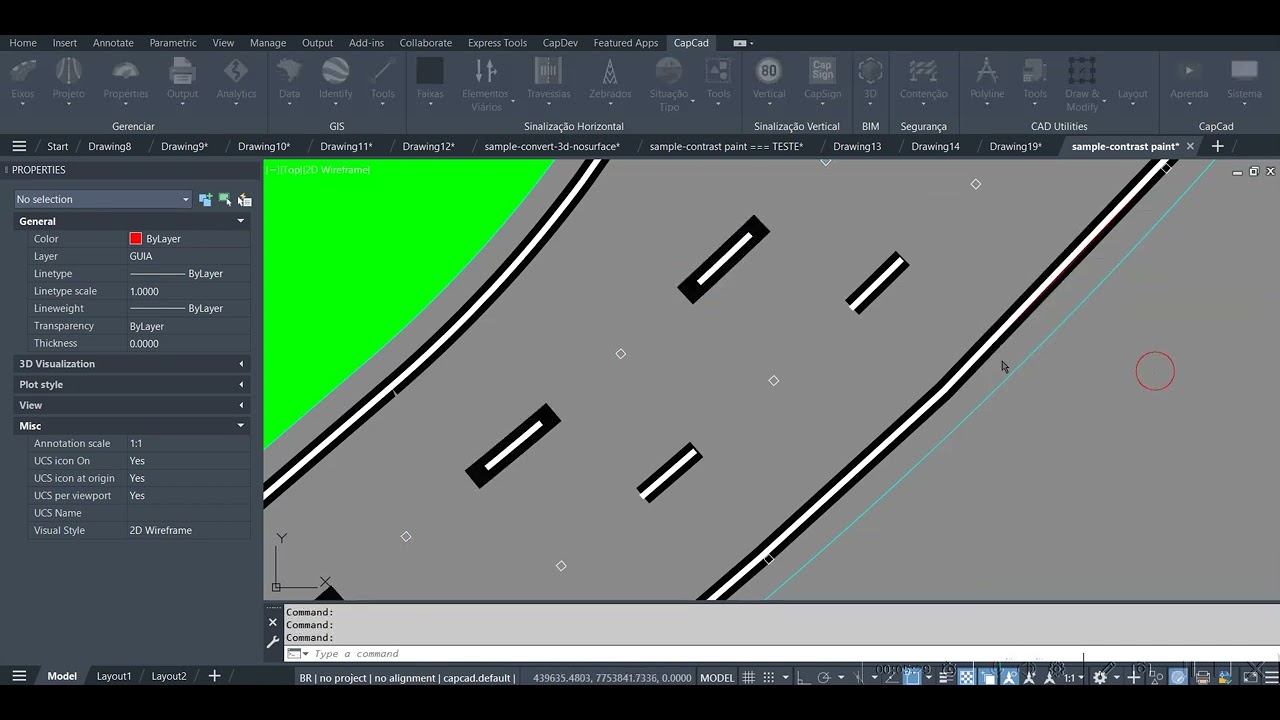

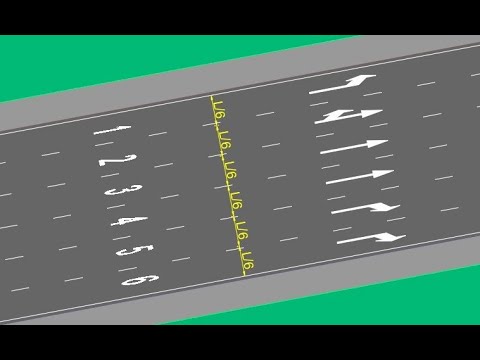

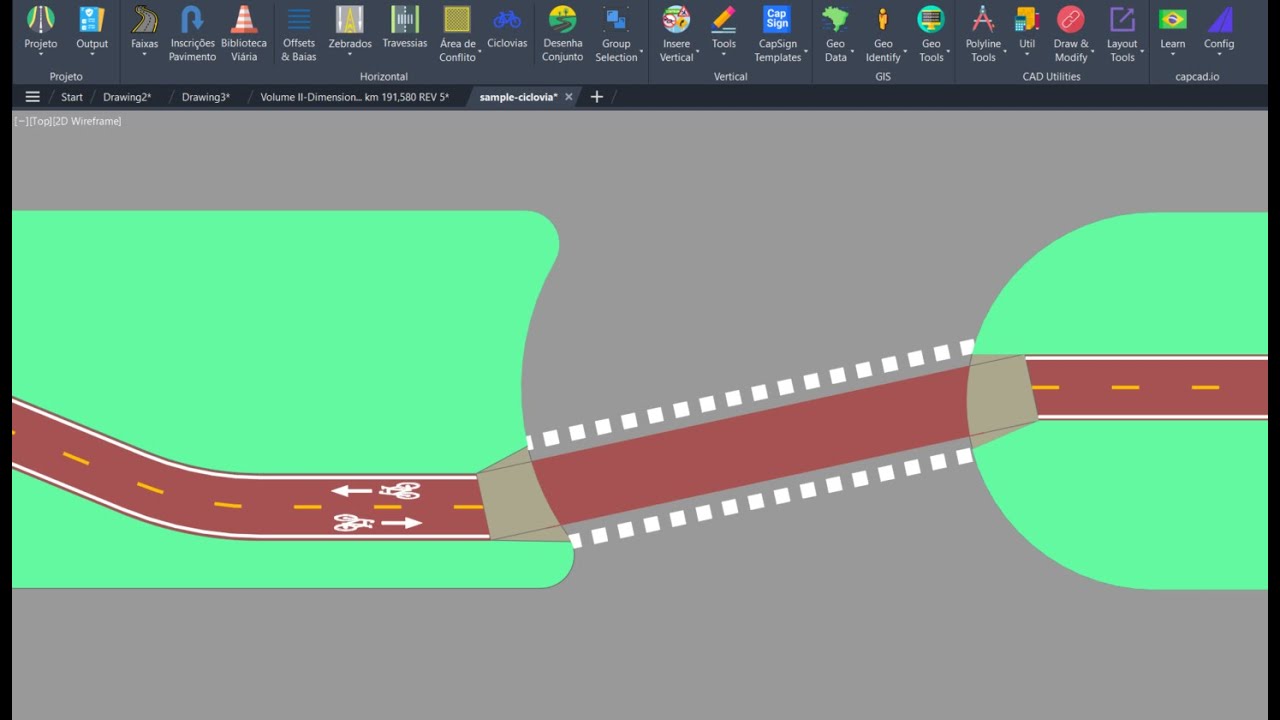

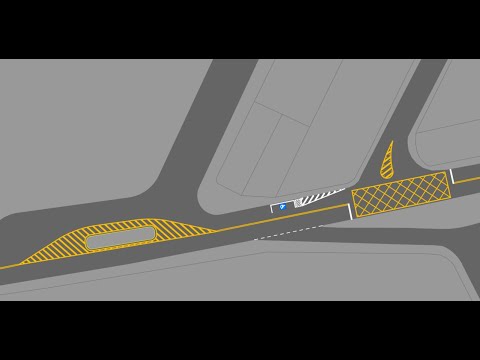

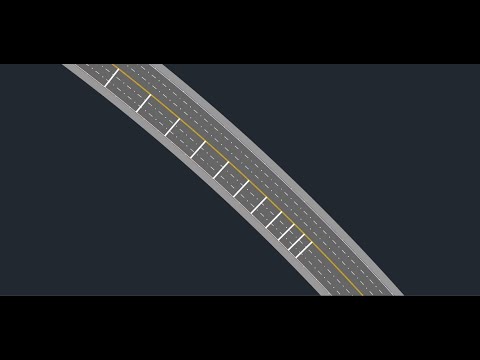

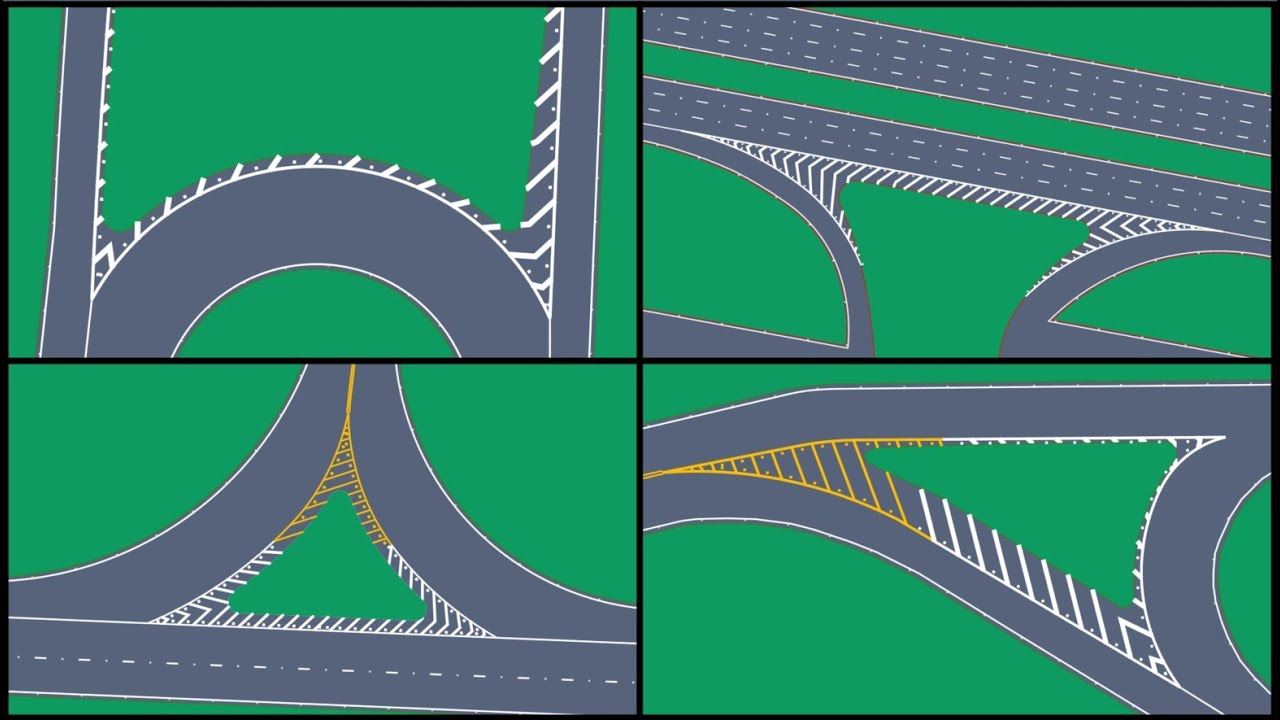

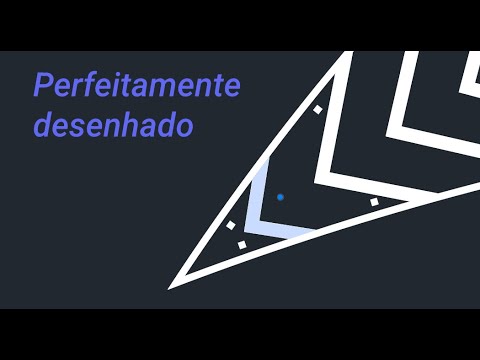

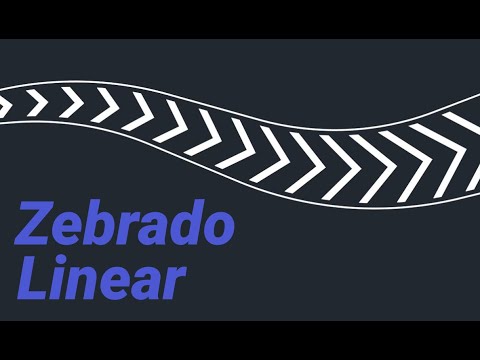

Comandos abrangentes, intuitivos e altamente configuráveis para: faixas (incl. inserção por análise de eixo), zebrados (linear, 2 fluxos, 3 fluxos), inscrições em pavimento, travessias, LERV, pintura de contraste, estacionamentos, ciclovias, rotatórias, lombadas e obstáculos, área zebrada e MAC. Os elementos gerados são grupos CapCad e podem ser reselecionados por inteiro. Relatórios respeitam a separação de cores e materiais, tachas separadas por tipo, conversão 3D direta sem passos intermediários.

Sinalização vertical

Automação completa para inserção de placas individuais e em grupo — bibliotecas oficiais e suas próprias. A relação suporte–placa é dada por proximidade, ou seja, a cópia é livre sem perda de vínculo (o que se vê é o que é). Diversas opções de representação de suporte, estilização automática por ação (mais de 20 tipos disponíveis, sem precisar criar blocos novos), controle total de aparência, escala e altura de atributos. Comando Gerenciar Vertical para ver a totalidade da sinalização por km, área etc. Inserção automática de MAs por simples clique de curva (sobrelargura e espirais considerados) e MQ ao longo do trecho. Geração 3D com atributos customizados e placas agrupadas resolvidas automaticamente. Vinculação com análises de curvas, altura de suportes e inclinações.

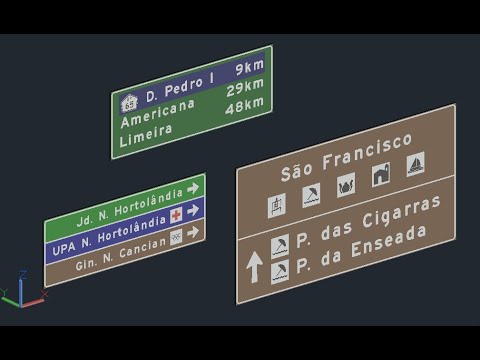

Editor de placas CapSign

Módulo próprio CapSign para diagramação direta em CAD — fácil uso, diagramação por reconhecimento de imagens com IA (útil para cadastro a partir de vídeo-levantamento), automações para inserção direta de placas de limites municipais, pré-sinalização e outras.

Saiba mais sobre CapSign →

Defensas e barreiras

Automação completa para inserção de defensas e barreiras: relatórios precisos, inserção na metragem correta em múltiplos de 4, controle de terminais e ações. Vinculação com a análise de zona livre e necessidade de contenção (NBR 15486).

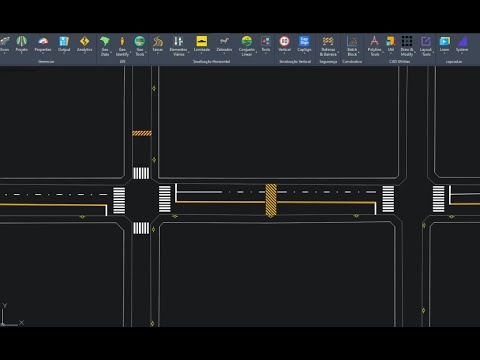

Dispositivos viários

Inserção de qualquer outro dispositivo rodoviário a partir de biblioteca centralizada — lombadas, obstáculos, acessos, equipamentos viários e demais elementos do projeto, com seleção e quantificação por inteiro.

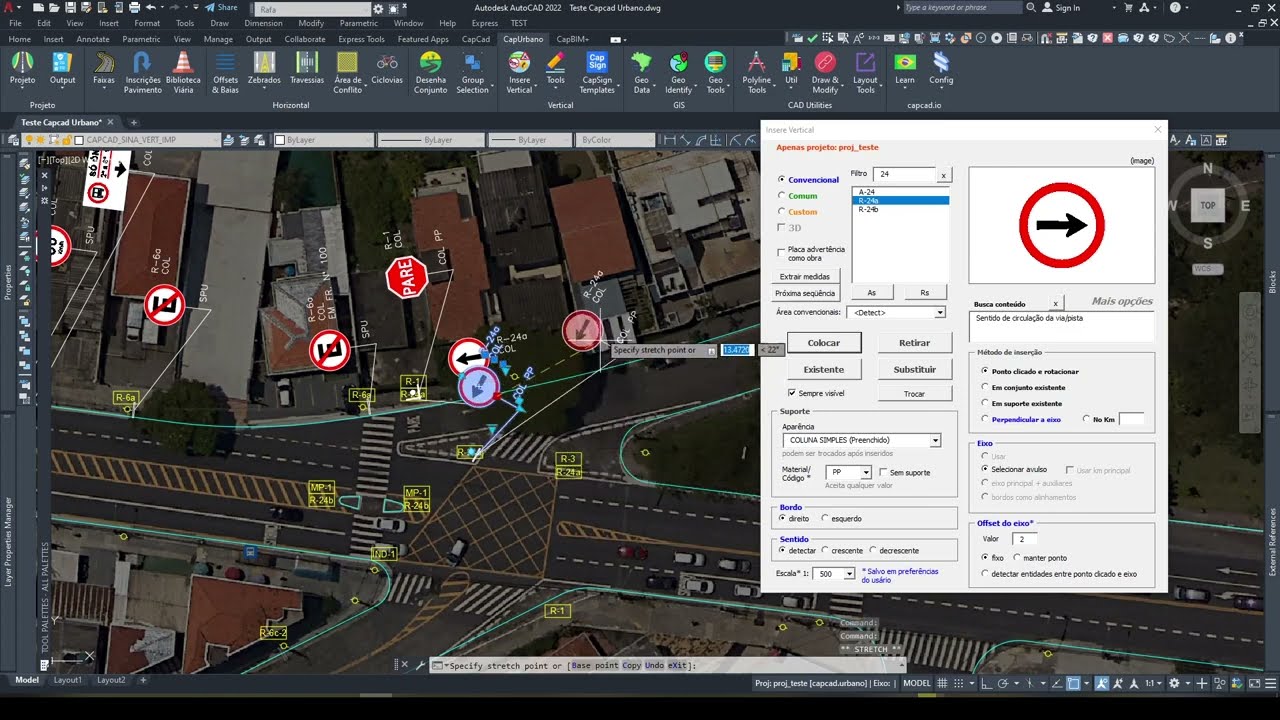

Mudanças em elementos já projetados

Qualquer propriedade da sinalização projetada pode ser totalmente modificada: ação, materiais, escala, estaca/km, x/y, lat-long, cadência etc. Mudança de propriedade por seleção múltipla e atalhos de teclado práticos e configuráveis — sem precisar apagar e refazer. Em particular, os comandos MANTER, IMPLANTAR e REMOVER aplicados a grupos de placas atribuem automaticamente a estilização correta (uma placa marcada como "remover" já assume o cinza), agilizando cadastros e levantamentos sem criar blocos novos à mão.

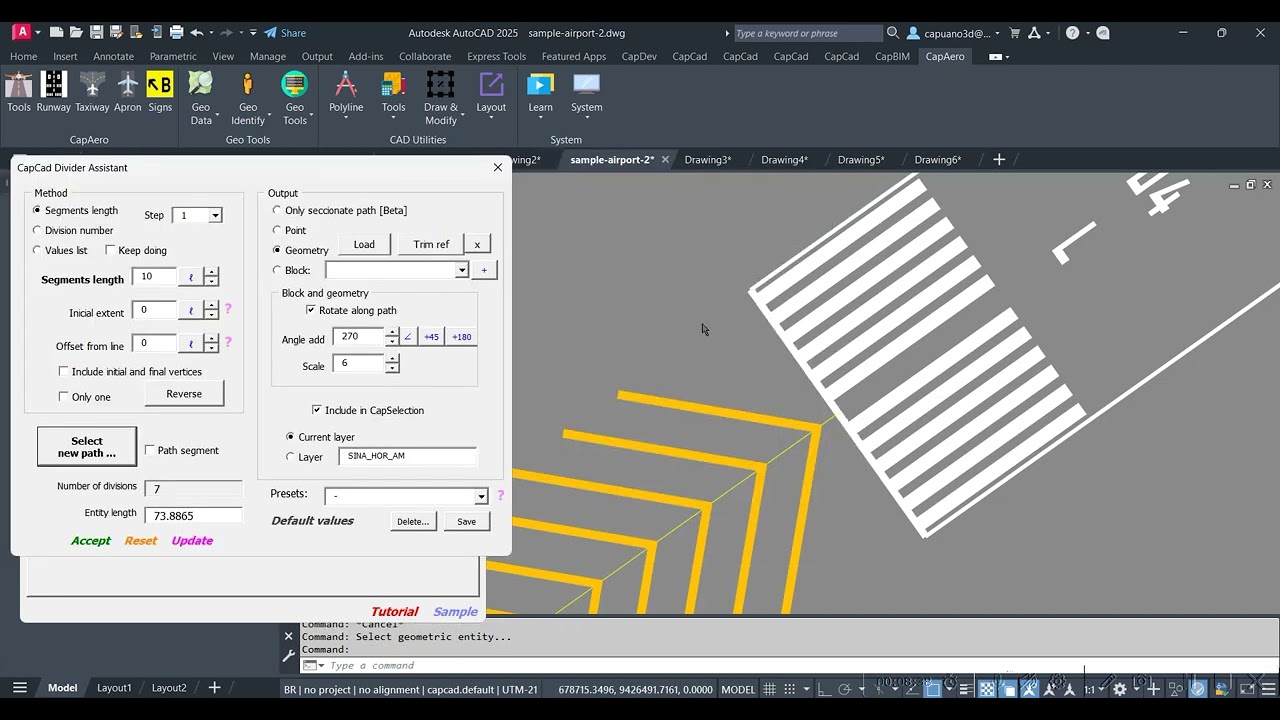

Aeroportos

Módulo CapCad Aero para sinalização aeroportuária — runway, taxiway e apron. Mesma filosofia de inserção e relatórios do CapCad rodoviário, aplicada ao contexto aeroviário.

Curvas sinalizáveis

Placas de curvas e MAs automaticamente inseridas no alinhamento.

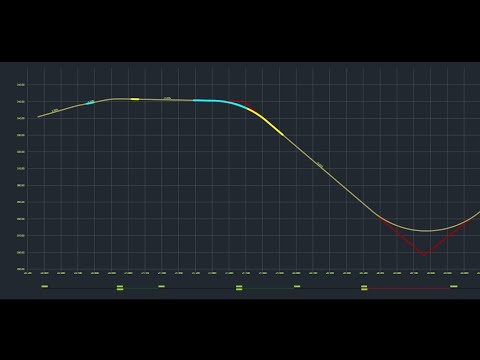

Visibilidade horizontal e vertical para proibição de ultrapassagem

Análise de visibilidade de ultrapassagem horizontal e vertical, com definição e inserção automática da sinalização de eixo (LFO's) e R-7's.

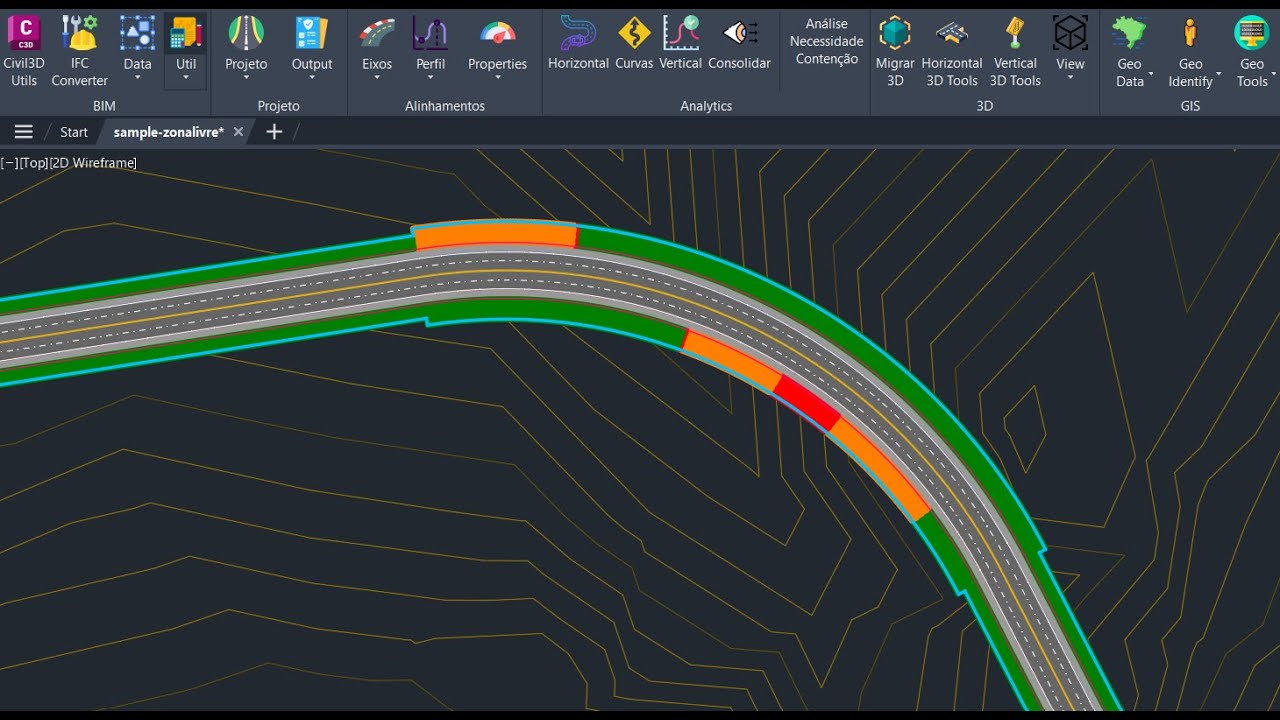

Zona livre e necessidade de contenção (NBR 15486)

Análise das seções ao longo do alinhamento para determinação dos pontos onde a contenção é necessária.

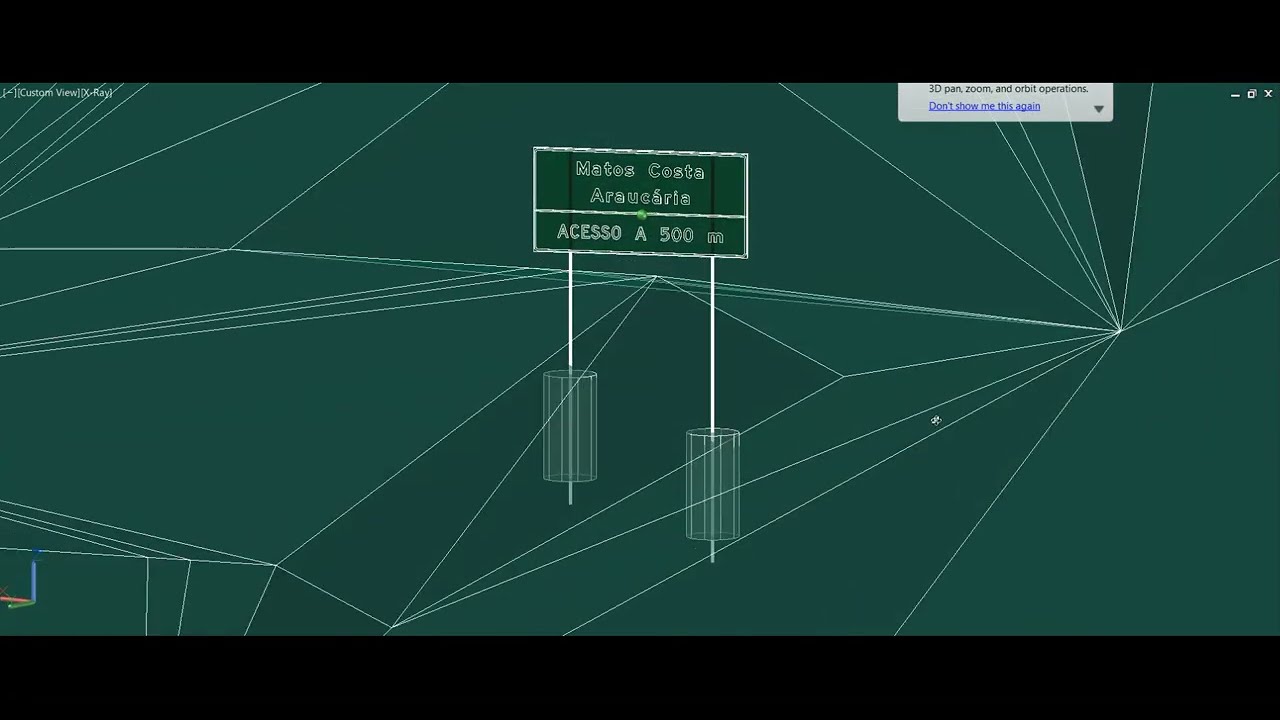

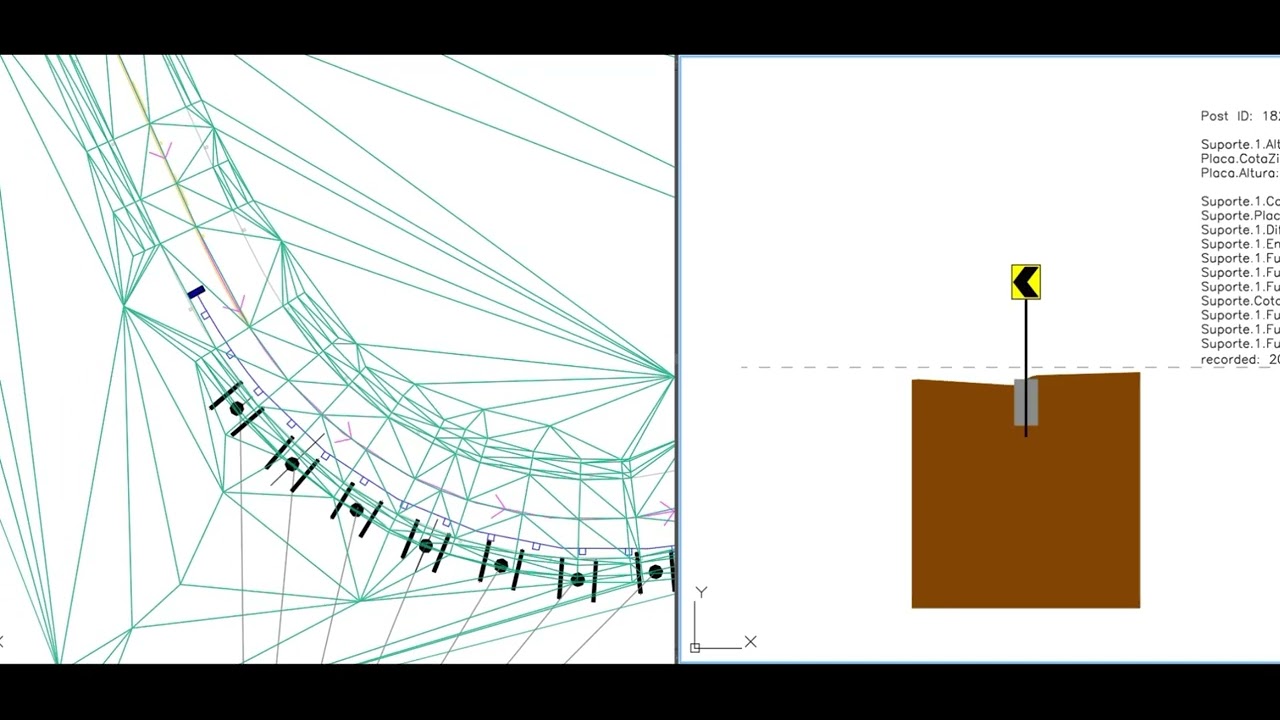

Altura de suportes

Definição da altura de suportes de placas considerando terreno, eixo, altura da placa em relação à visão do condutor, dentre outros (NBR 14962).

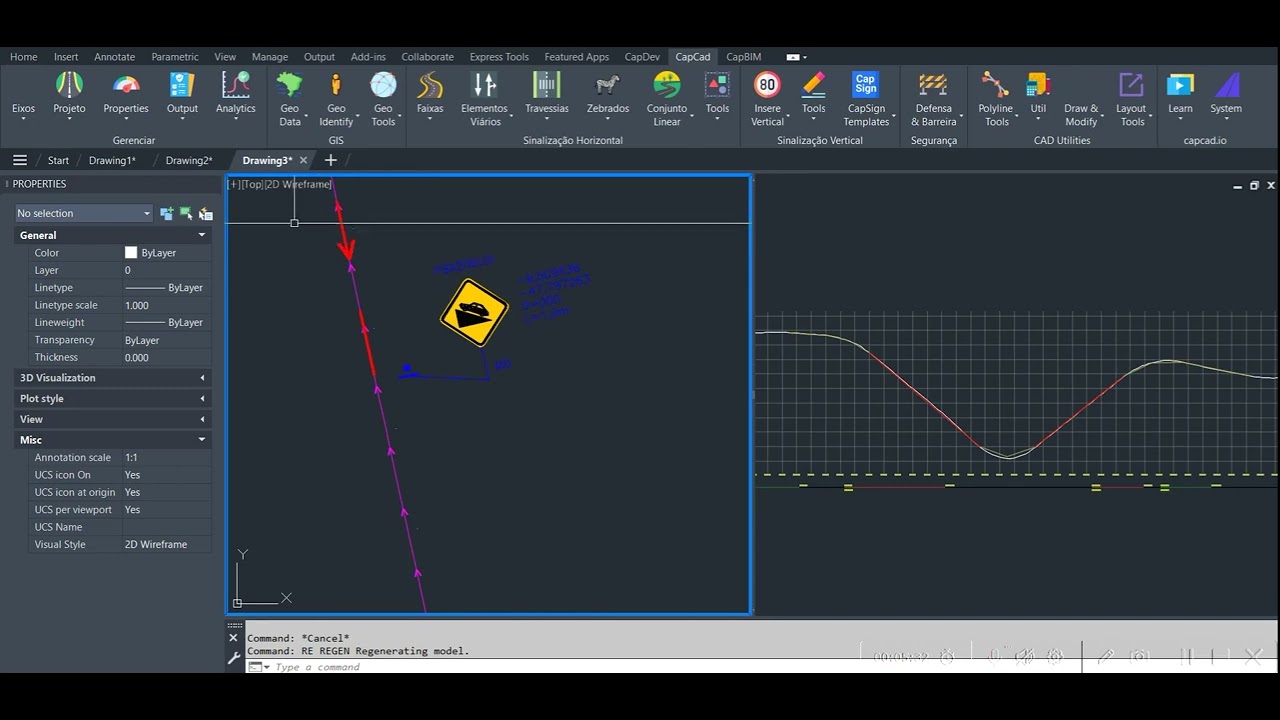

Inclinações críticas

Indicação de trechos em declividade crítica e inserção automática de placas A-20.

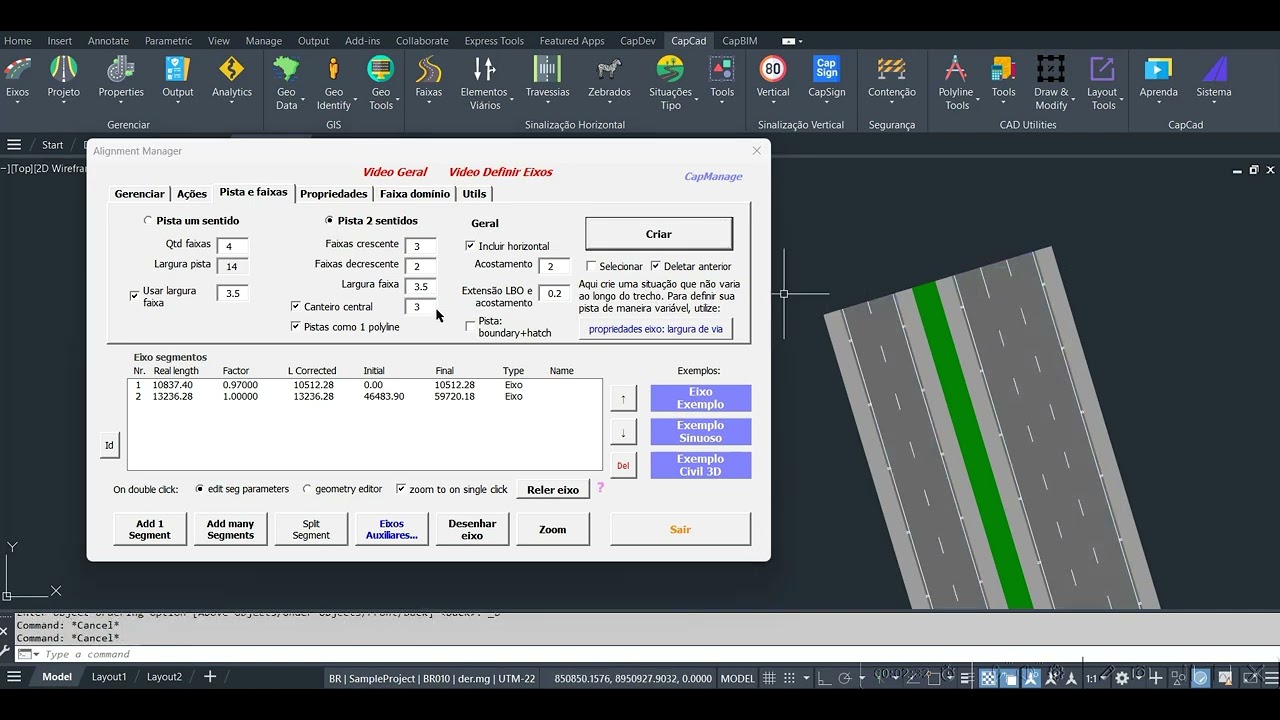

CapCivil: o eixo CapCad

A referência para o projeto de sinalização rodoviária. Totalmente compatível e integrável com alinhamentos do Civil 3D (incorporado automaticamente se presente), com espirais, igualdades e estacas negativas. Funcionalidades exclusivas:

• Fator de distribuição de erro — útil quando se quer que o eixo comece e termine num dado km, mas a extensão entre eles é diferente. Diferente de inserir uma igualdade, distribui o ajuste por igual ao longo do trecho.
• Representação em estaca de 20 ou km nativa — por eixo ou por atributo.
• Propriedades lineares — VDM, velocidade ou customizadas. Aparecem nos relatórios e podem ser usadas em outras automações.

Além do eixo, CapCad oferece funcionalidades para perfil longitudinal e surface (LandXML).

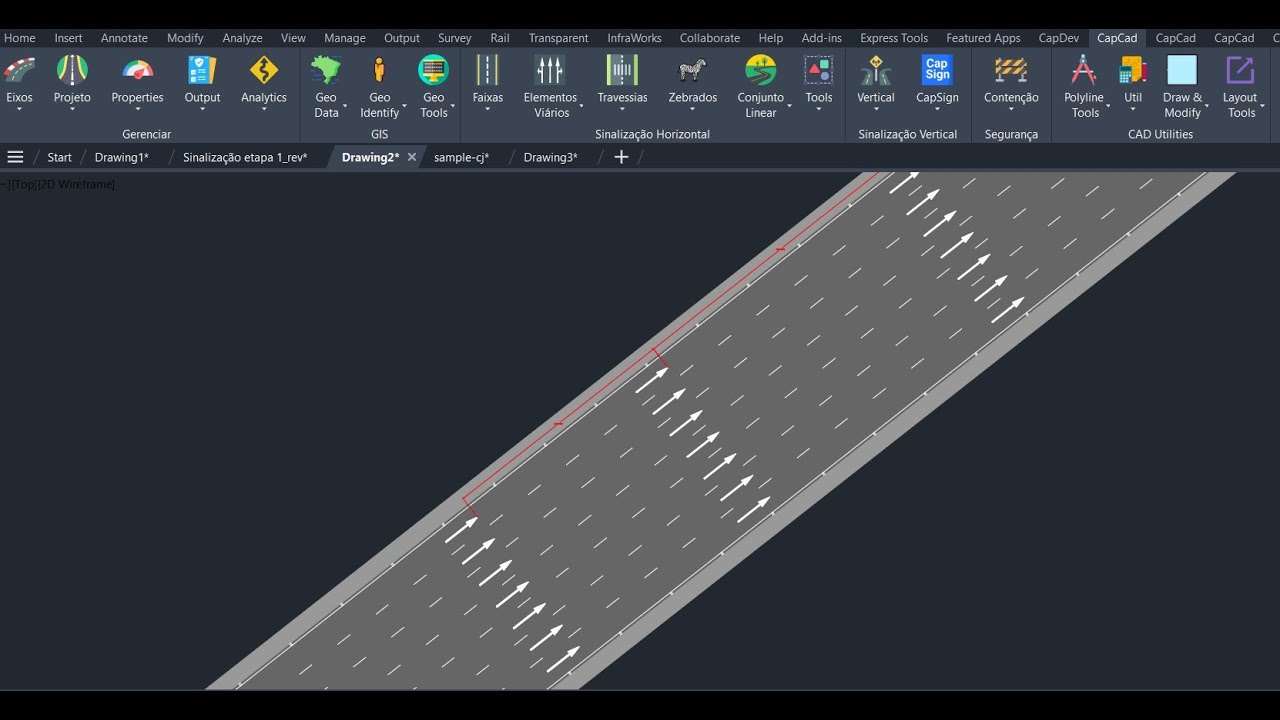

Biblioteca de situações tipo (longitudinais e transversais)

Ter a habilidade de inserir a sinalização individualmente é essencial, mas muitas situações são predefinidas: sinalização horizontal, vertical, elementos viários e defensas para obras, obstáculos, pontes, curvas, dentre outros.

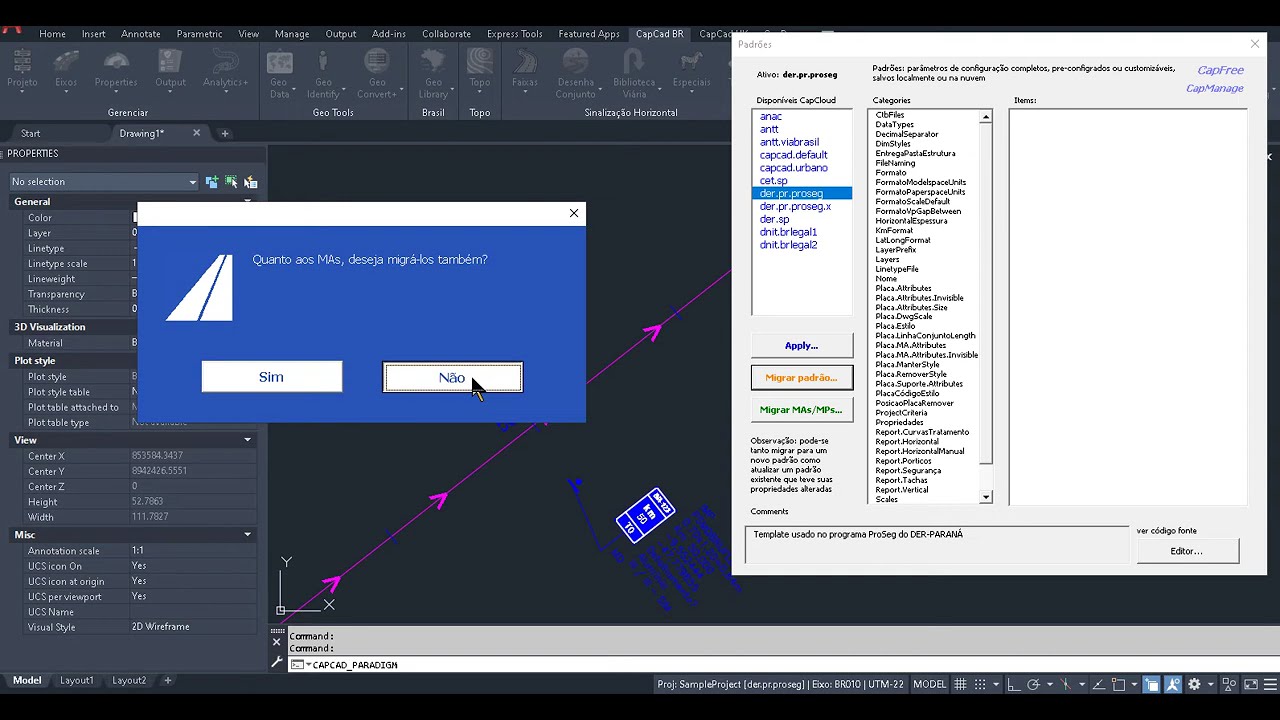

Estilos

Ser totalmente configurável é uma premissa CapCad — e os estilos centralizam toda a informação de configuração: atributos e estilização por ação de placas, modelos de relatórios, layers, pranchas, property sets. Biblioteca com padrões completos para os principais órgãos brasileiros (DERs, DNIT etc.), ou crie os seus próprios. Estilos totalmente migráveis.

Saiba mais sobre o CapStyle Browser →

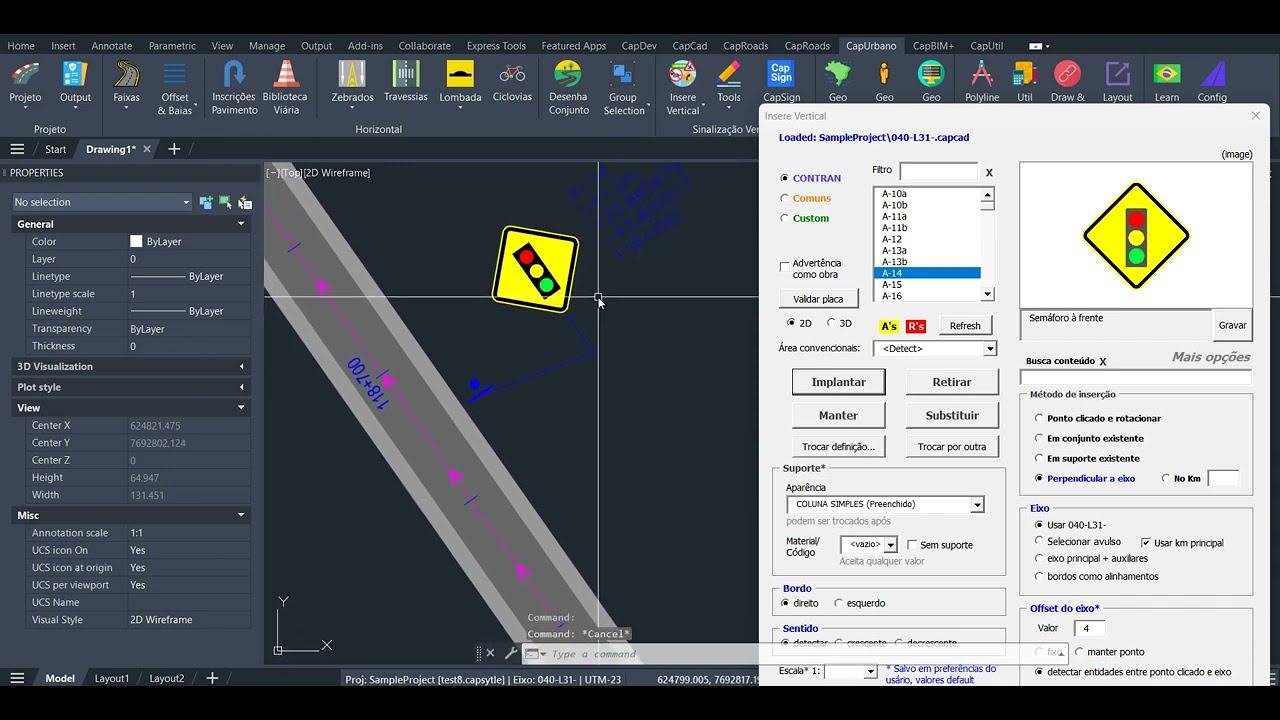

Projeto CapCad — ambiente colaborativo

O projeto CapCad centraliza toda a informação e dados relativos ao projeto: placas, eixos, sistemas de coordenadas, estilo usado e critérios definidos — criando um ambiente colaborativo de fácil uso. Na prática, vincule seu DWG a um projeto CapCad e já tenha toda a informação pronta para uso.

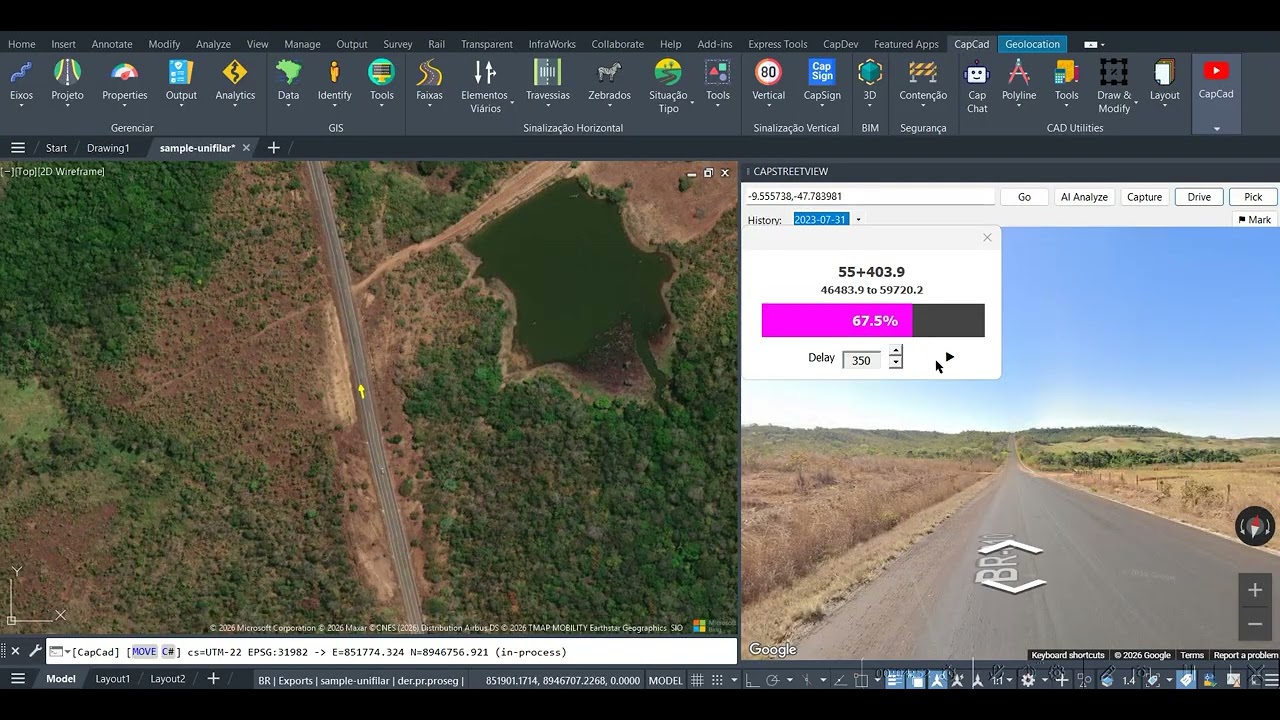

Integração Google Maps, Street View, Earth e OSM

Acesso direto a imagens, ruas e dados geográficos do Google Maps, Street View, Google Earth e OpenStreetMap diretamente dentro do CAD — sem alternar entre janelas. Inclui assistente para definir uma geoimagem de fundo no CAD a partir de qualquer dessas fontes.

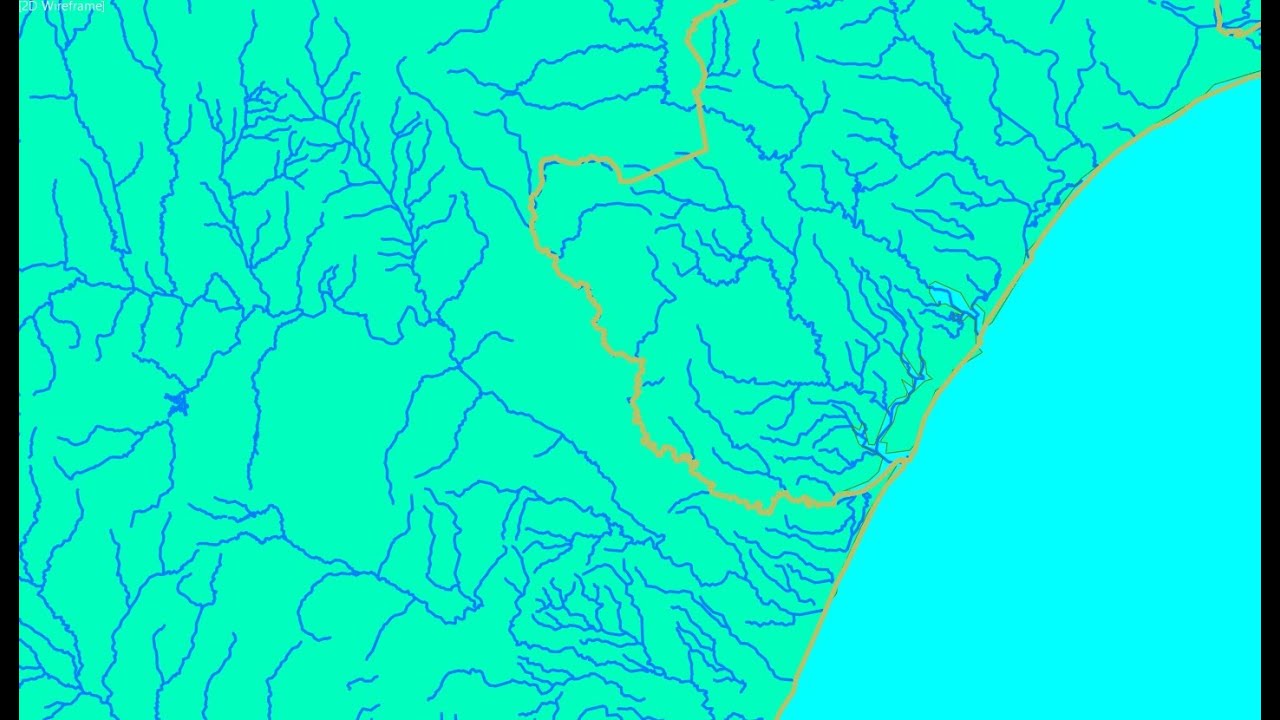

Inserção de dados geográficos

Importação direta de dados geográficos brasileiros (limites IBGE, hidrografia, logradouros) e de outras fontes oficiais, prontos para uso no CAD.

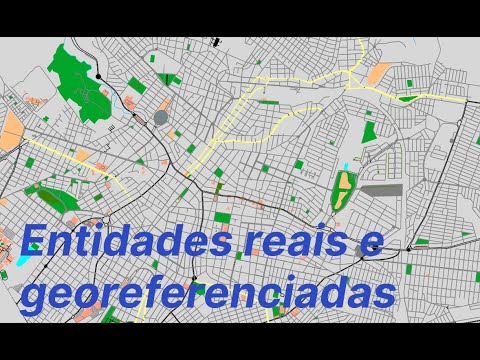

Extração OSM e Esri ArcGIS Online

Extração de entidades OpenStreetMap e Esri ArcGIS Online direto da web para o CAD — limites, ruas, edificações e demais camadas selecionáveis.

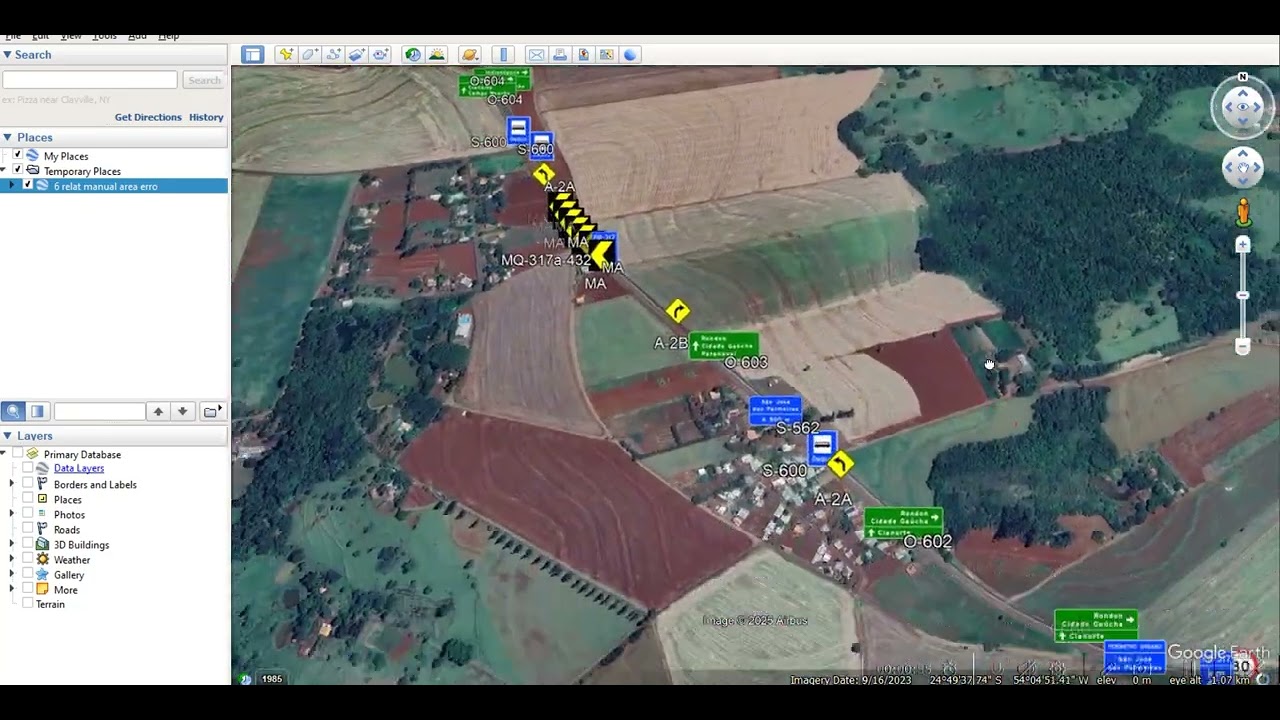

Exportação KMZ

Geração de KMZ a partir da sinalização vertical projetada — visualização e apresentação direta no Google Earth, útil para revisões em equipe e entregas.

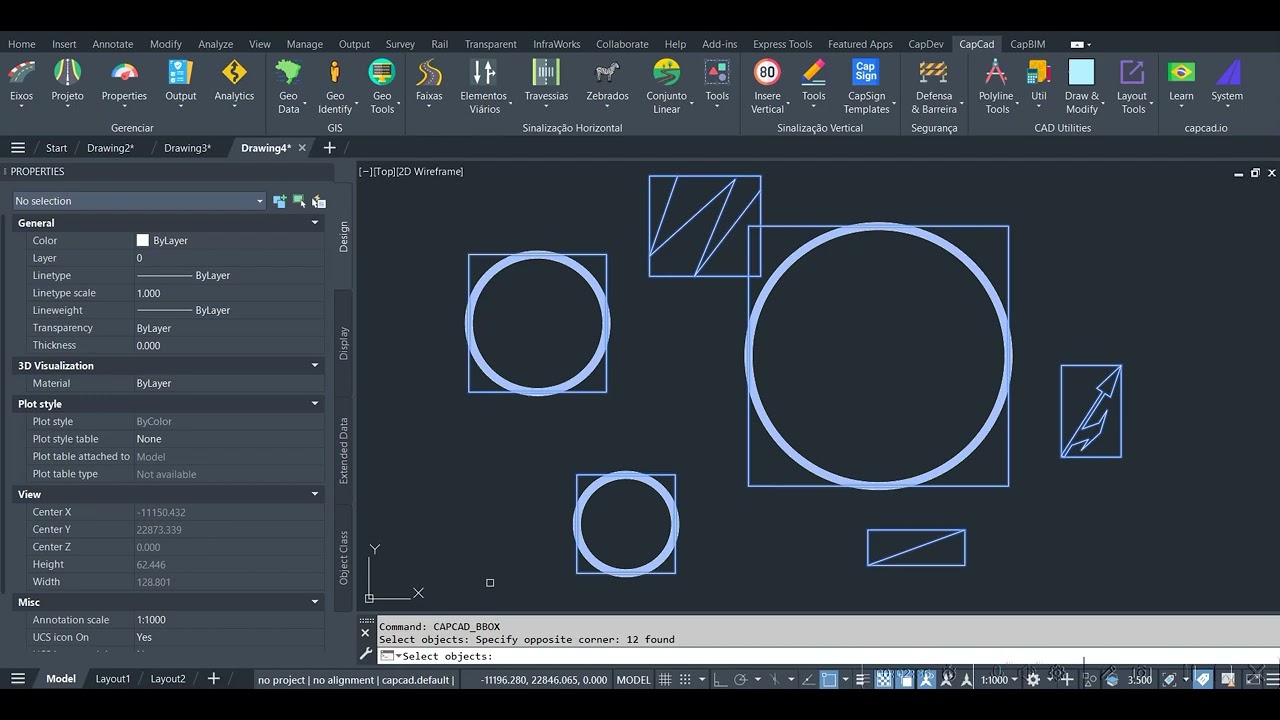

Ferramentas CAD — utilidades gratuitas

Utilidades básicas para blocos, XREFs, layers, linetypes, atributos e polylines (círculo→polyline, bounding box, copy-in-place, reference placer, match rotation e muitas outras). Inclui também ferramentas para somar comprimentos e áreas de entidades. Disponíveis no nível gratuito do CapCad.

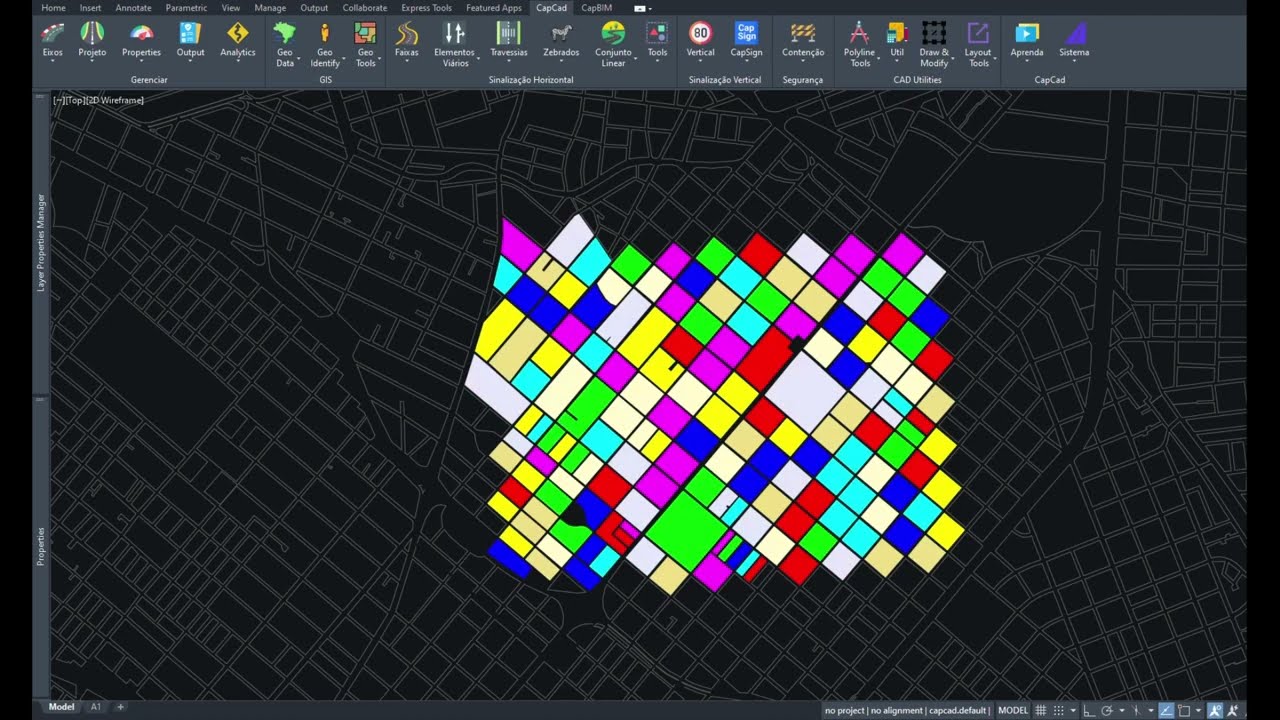

Ferramentas CAD — tier avançado

Recursos avançados além do gratuito: relatório completo de entidades CAD (atributos, propriedades dinâmicas de blocos e XData, com função reversa para inserir dados de volta no CAD); gerenciador XData; aplicação de scripts em DWGs em lote; layers construtivos; biblioteca e inseridor de blocos avançado personalizável.

CapManager — visualização de dados de projeto

Ferramentas de visualização e análise dos dados do projeto CapCad — explore propriedades, materiais e quantitativos de forma agrupada antes de gerar os relatórios finais.

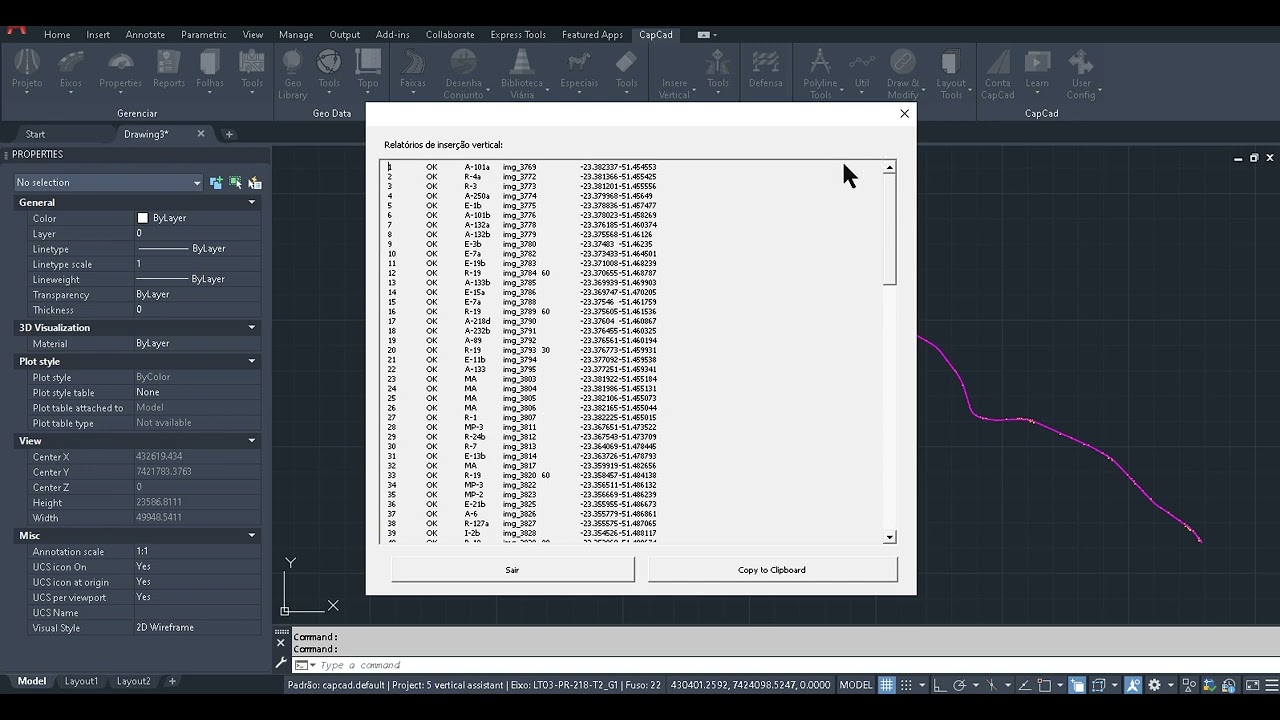

Inserção em lote por planilha

Comandos para inserir qualquer item de sinalização e elemento viário a partir de uma planilha com estaqueamento ou coordenada (XY ou lat-long), com configurações completas.

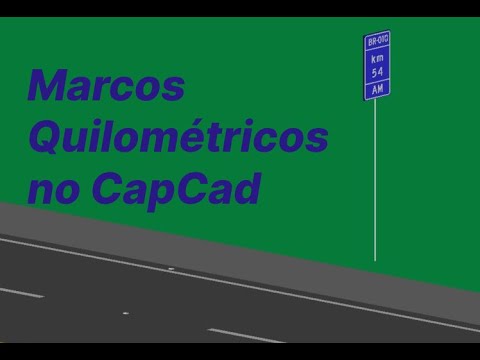

CapAuto — automações rodoviárias

Marcos quilométricos e placas de confirmação inseridos, detalhados e convertidos em 3D automaticamente ao longo do eixo — diversas opções de representação, espaçamento e estilo.

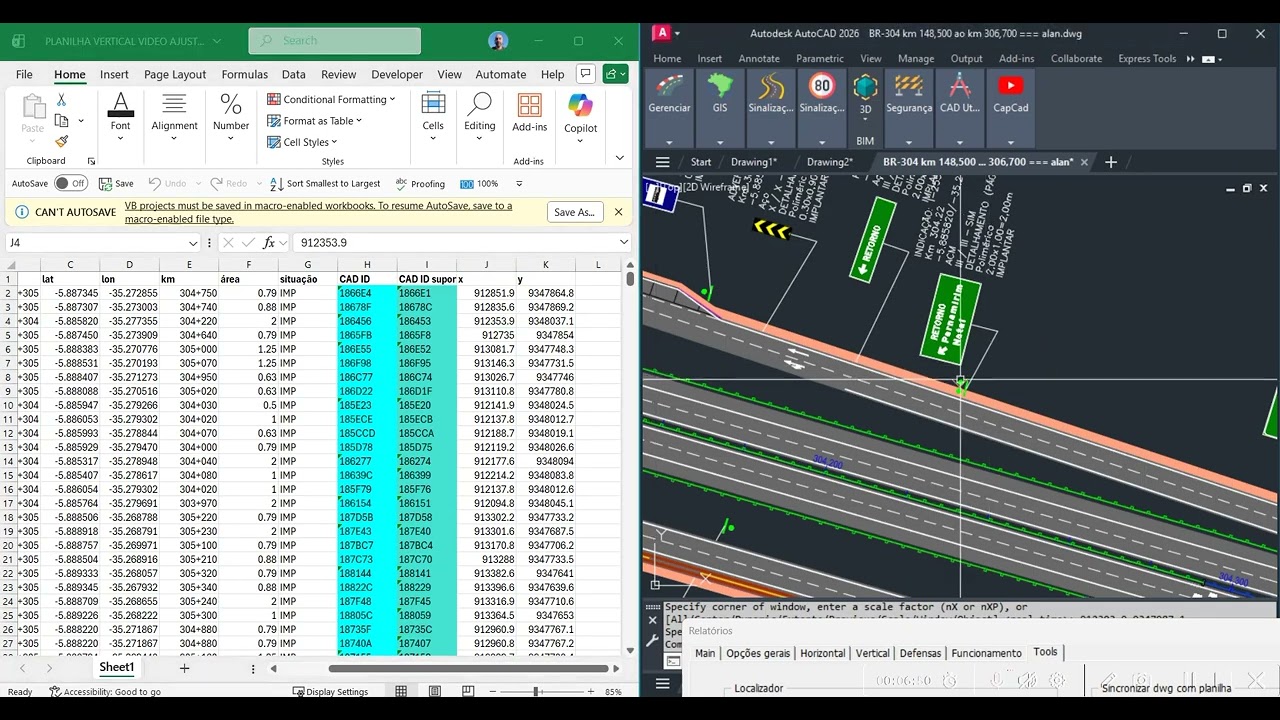

Relatórios precisos e minuciosos

Extração de relatórios precisa e minuciosa: na formatação do órgão; por dwg, área, km ou viewport; integra as especificidades de cada item; dezenas de campos (localização, área etc.); abrange propriedades de eixo (VDM, velocidade etc.).

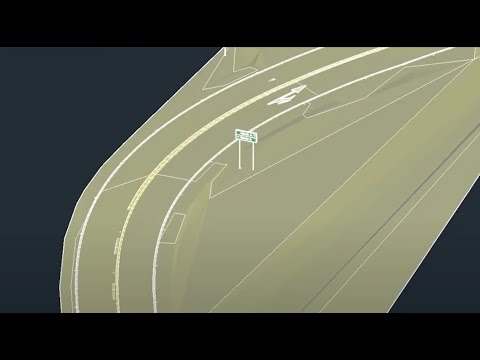

Conversão 3D, BIM e Property Sets

Automação completa para conversão dos elementos 2D para 3D, incluindo Property Sets. Conversão direta sem passos intermediários — placas agrupadas, atributos customizados e conjuntos resolvidos automaticamente.

Sinc

Conversão direta de projetos feitos em Sinc para o padrão CapCad — placas, suportes, atributos e estilização preservados na migração. Onboarding facilitado para equipes vindas do Sinc: o histórico de projeto não se perde e o trabalho continua sem refazer nada do zero.

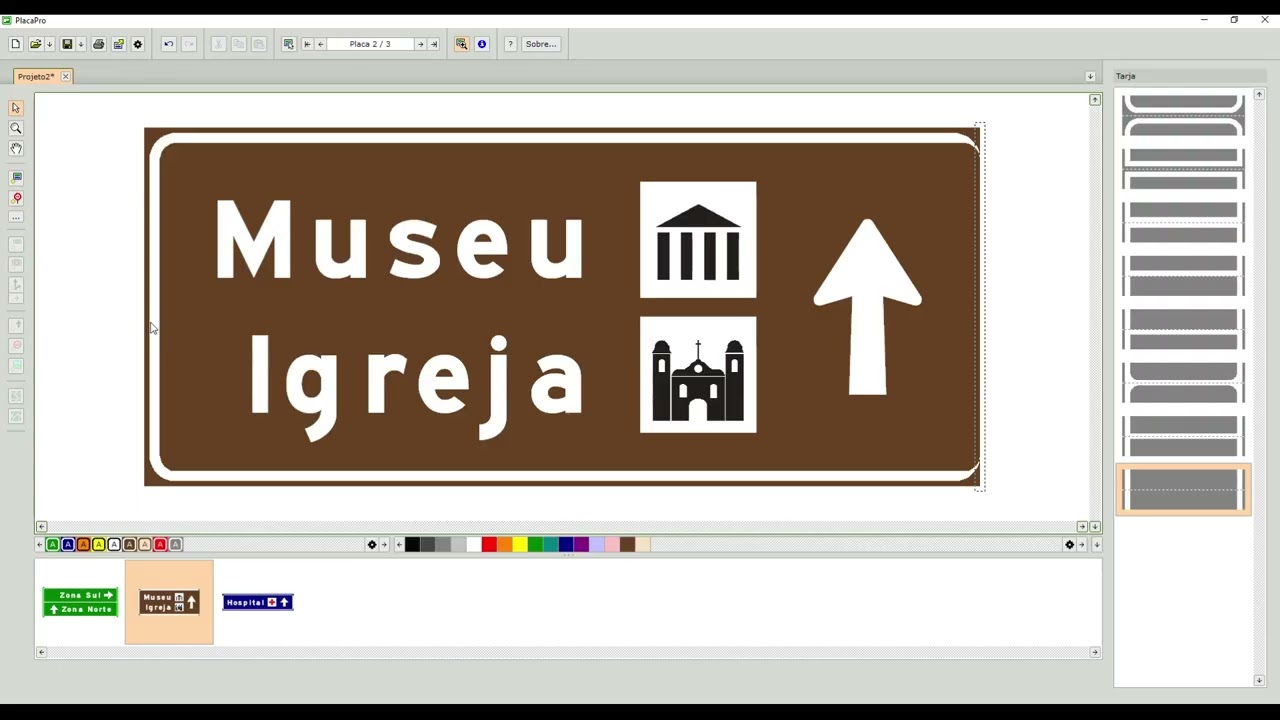

PlacaPro

Diagramações de placas feitas no PlacaPro consumidas diretamente no CapCad — abre a prancha PlacaPro a partir do CAD e sincroniza alterações.

Treinamento e capacitação CapCad

Tutoriais integrados, treinamento completo no canal YouTube e manual online. Recursos adicionais: CapAsk, downloads de arquivos para sinalizar, treinamento corporativo com nossos instrutores.

Veja a área de treinamento →

Suporte e desenvolvimento conectados

Suporte com atendimento personalizado e desenvolvimento contínuo: atualizações semanais (sem reinstalação) refletem o que os usuários vão pedindo. Nosso time de devs incorpora solicitações frequentemente em poucos dias — ou mesmo horas.

CapAsk AI [Beta]

Assistente de IA treinado no manual e nos comandos CapCad. Tire dúvidas em linguagem natural, peça exemplos e descubra o comando certo sem ter que sair do CAD.

Experimentar o CapAsk AI →

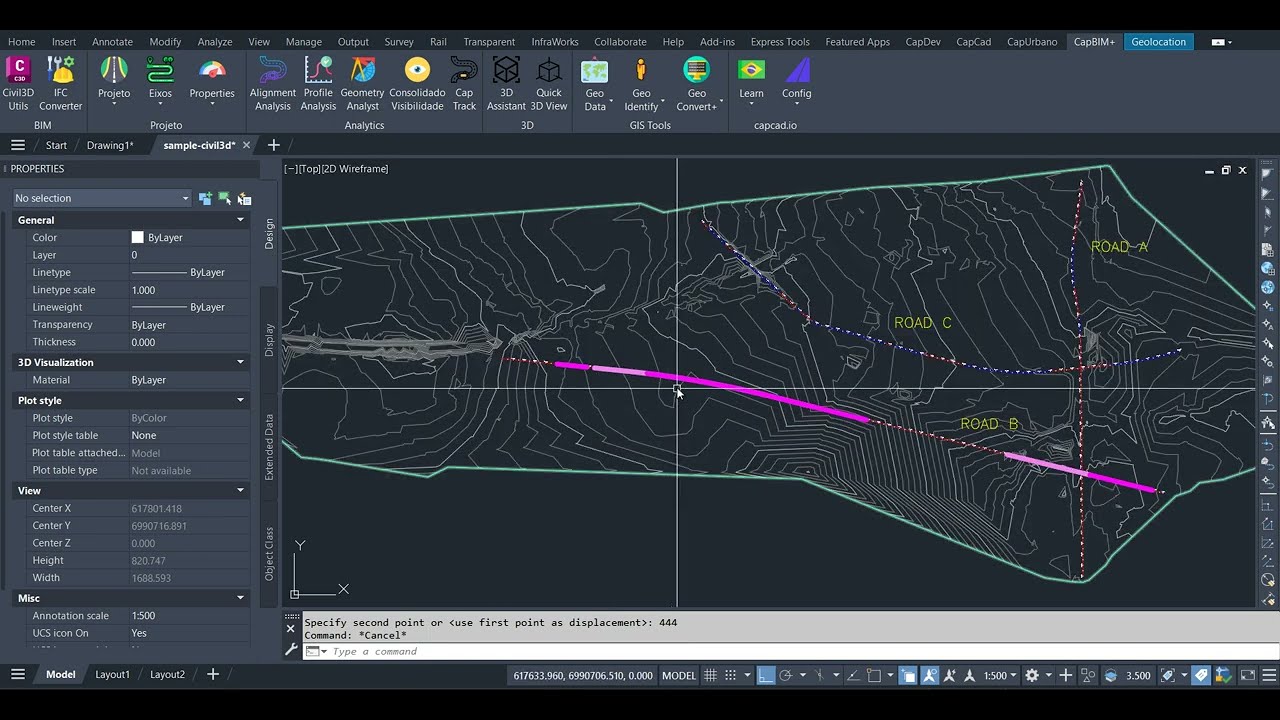

Funciona no seu CAD, seja ele qual for

Funcionalidade completa em ZWCAD, BricsCAD, GstarCAD, AutoCAD e Civil 3D — sem depender de uma plataforma específica nem de licenças caras para projetar.

Licenças flutuantes

Licenças não vinculadas a um PC específico — podem ser compartilhadas livremente entre os usuários da equipe. Painel admin para gerenciamento centralizado.

CapCad para desenvolvedores

CapJSON, CapSign e CapScript — recursos para desenvolvedores que querem integrar com o CapCad ou estender o ambiente com automações próprias.

Saiba mais sobre CapDev →
