Propriedades do eixo

O que faz

O eixo carrega, além da geometria e do estaqueamento, dados de projeto indexados por estaca. Cada propriedade é uma série de pontos de quebra no formato estaca,valor, um por linha, e a leitura é uma função em degrau: vale o último ponto de quebra cuja estaca seja menor ou igual à estaca consultada — a mesma lógica do PROCV do Excel com correspondência aproximada.

VelocidadeDiretriz: 0,80
                    12000,60
                    18000,80

Este grupo de comandos cobre os três lados desse assunto:

As propriedades reconhecidas pelo CapCad, o formato dos valores e as duas propriedades que valem para o eixo inteiro (rodovia.classe e TipoVia) estão descritos na página O eixo.

Onde as propriedades ficam gravadas. Este comando grava as propriedades na entidade selecionada do desenho, num Xrecord chamado CAPCAD_ALIGNMENT_PROPERTIES dentro do dicionário de extensão dela — não no arquivo .capcad do eixo. É um armazenamento diferente do usado pela aba Propriedades do Gerenciador de Eixos, que grava no arquivo. As duas vias não conversam: mantenha-se em uma delas para uma dada propriedade.

Fluxo de trabalho

1. Rode CAPCAD_ALIGNMENT_PROPERTIES. O CapCad pede a curva: Select the alignment:. Aceita line, polyline ou arco.
2. Escolha a propriedade na caixa Propriedade (2). A lista traz primeiro as já aplicadas àquela entidade e depois as disponíveis. Para criar uma propriedade que não está na lista, digite o nome e clique em Add/edit… (3) ou tecle Enter.
3. Monte a tabela: Add line (13) pede estaca e valor; um clique numa célula da grade abre a edição daquela célula; Del line (15) remove a linha selecionada. A tabela é reordenada por estaca a cada alteração.
4. Ou aponte no desenho: Clicar pontos para km (17) esconde o formulário, você clica quantos pontos quiser (Esc encerra) e o CapCad pergunta o valor de cada estaca encontrada.
5. Confira: abra Ferramentas ↕ (22), digite uma estaca em Valor de teste (23) e leia o Resultado (24).
6. Plotar Valores Eixos (7) desenha as faixas por valor. Excel (12) exporta a tabela.
7. Gravar (19) grava e mantém o formulário aberto; Sair (20) grava e fecha. Fechar pelo X com edições pendentes pergunta se você quer gravar antes.
8. Se a propriedade editada for de ponto, o comando ainda oferece marcá-los no desenho (Show point properties as markers on the drawing?).

O formulário do editor

Os números 1 a 27 são do editor Eixo Properties e 28 a 36 do formulário DataTypes; a numeração é única nesta página. O rótulo Propriedade, o texto de ajuda em vermelho e os cabeçalhos Metragem / Item / Valores não são clicáveis e não recebem número.

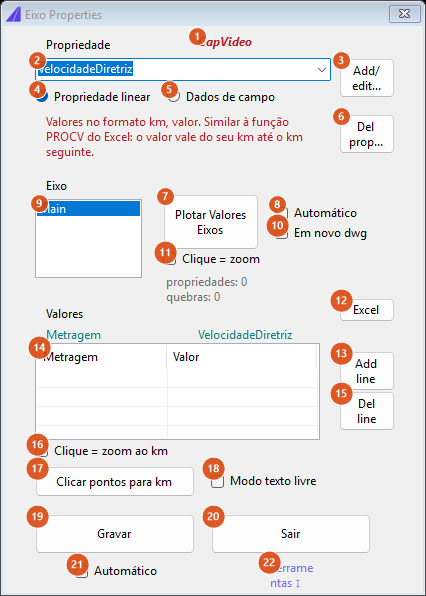

O editor como abre: propriedade VelocidadeDiretriz pré-selecionada, filtro em Propriedade linear, e o painel de ferramentas recolhido.

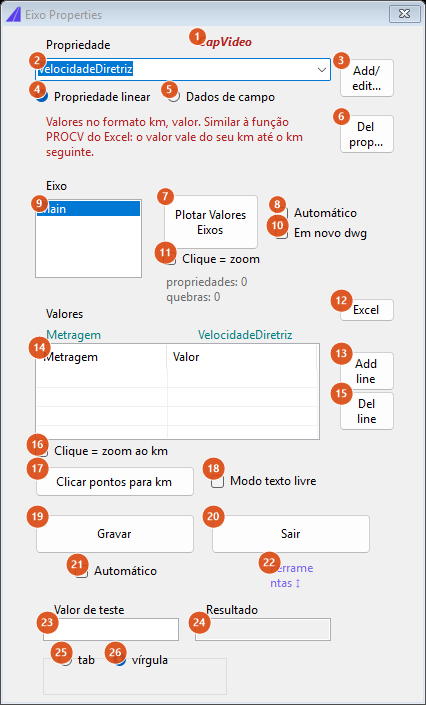

Com Ferramentas ↕ (22) clicado: o formulário cresce e revela a caixa de teste (23), o resultado (24) e o par de opções de separador (25, 26).

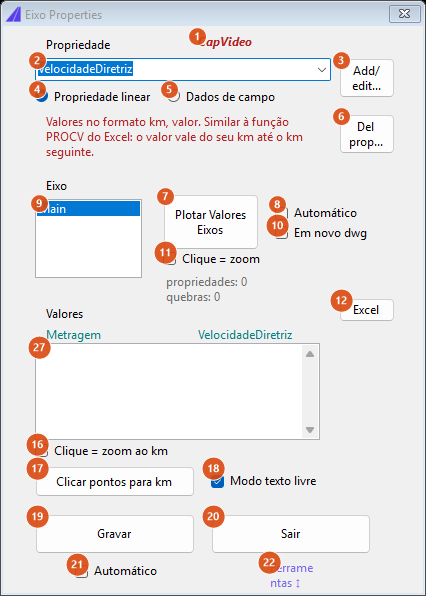

Com Modo texto livre (18) marcado: a grade e os botões Add/Del line dão lugar a uma caixa de texto (27) onde a série é editada como CSV.

Propriedade e filtro

Eixo e plotagem

Tabela de valores

O formulário de DataTypes

CAPCAD_ALIGNMENT_DATASET abre um navegador dos tipos de dado publicados: o que cada DataType significa e qual é o seu valor padrão. Ele fixa o conjunto em Eixo e desabilita o seletor.

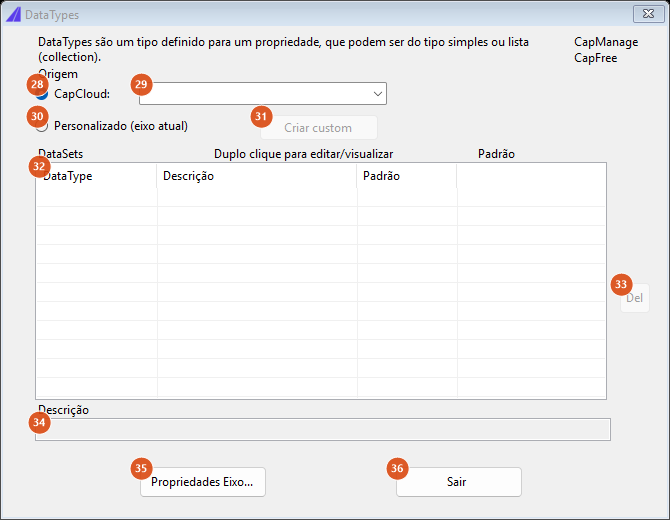

Como o comando abre: origem CapCloud, conjunto fixo em Eixo, lista em azul e somente leitura.

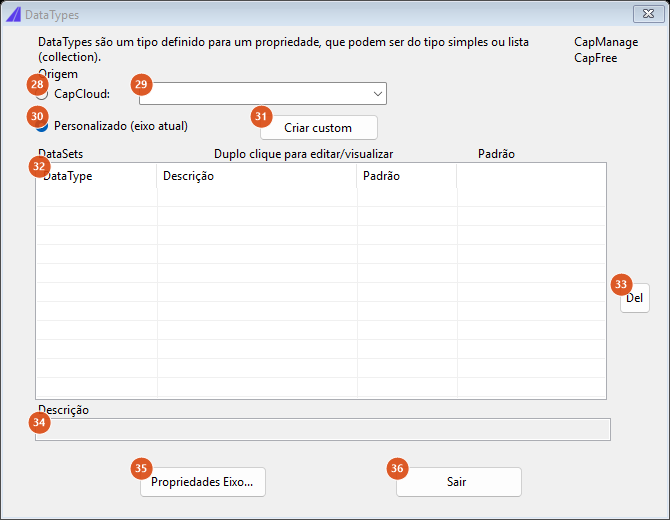

Com Personalizado (eixo atual) marcado: a lista fica preta e os botões de edição são liberados.

Estado atual. Este formulário é hoje um navegador do catálogo publicado. Nada do que se edita nele é gravado no eixo: a gravação depende de uma rotina que ainda não foi portada, e o comando avisa na linha de comando (DataTypes: gravação ainda não portada) quando você fecha pelo (33).

Consulta de velocidade

CAPCAD_ALIGNMENT_SPEED_QUERY não tem formulário. Ele entra num laço de cliques (Esc ou Enter encerra) e, para cada ponto:

1. Projeta o ponto no eixo ativo, achando a estaca, o sub-eixo e o sentido (crescente ou decrescente, conforme o lado do clique).
2. Lê a velocidade diretriz da propriedade VelocidadeDiretriz do eixo.
3. Lê a velocidade regulamentada das placas R-19 do próprio desenho: todo bloco cujo nome efetivo é exatamente R-19 é pareado ao seu suporte, o suporte é projetado no eixo (até 100 unidades de distância) e o atributo EXTRA da placa entra numa tabela por estaca — uma tabela central e duas laterais, esquerda e direita. Num eixo de tipo rodoviário a busca corre pelos sub-eixos físicos; nos sub-eixos centrais vale a tabela central, e nos demais o lado do clique escolhe a tabela da esquerda ou a da direita.
4. Mostra uma caixa com a estaca, o número do sub-eixo, o sentido e as duas velocidades.

Duas particularidades herdadas, mantidas de propósito:

• A velocidade diretriz é lida com a estaca do clique anterior, não com a do clique atual — o primeiro ponto sempre consulta a estaca 0.
• Um desenho sem nenhuma placa R-19 relata 0 (lida das R19s), não "não encontrada".

Como as opções se combinam

A leitura em degrau

Uma propriedade com três quebras — 0,80, 40,60 e 90,80 — e o que ela devolve. Os pontos laranja são as quebras digitadas; os azuis são três consultas: na estaca 20 vale 80, na 55 vale 60, na 110 vale 80. O valor muda exatamente na estaca da quebra, e vale dali até a quebra seguinte.

Plotar Valores Eixos

A mesma propriedade plotada sobre o eixo com Plotar Valores Eixos (7): o eixo é cortado nas estacas 40 e 90 e sai em três faixas, cada uma correspondendo ao valor em vigor no trecho. Cada faixa mantém o fator de extensão do eixo e recebe a estaca real do seu ponto inicial, para que o estaqueamento continue batendo.

Lembrado entre sessões

Nada. Nenhum dos dois formulários grava preferências de usuário: filtros, caixas de seleção e o painel de ferramentas voltam ao estado de fábrica a cada abertura. O que persiste são as próprias propriedades, gravadas na entidade do desenho.

Notas

• As propriedades ficam na entidade, não no arquivo do eixo. O comando grava um Xrecord CAPCAD_ALIGNMENT_PROPERTIES no dicionário de extensão da curva apontada, quebrado em pedaços de 255 caracteres e remontado na leitura — por isso o documento pode ter qualquer tamanho. A aba Propriedades do Gerenciador de Eixos grava no arquivo .capcad; são dois lugares diferentes.
• Migração automática do formato antigo. Se a entidade ainda carrega as propriedades no esquema antigo (um XData por propriedade, com o CSV dentro), elas são lidas assim e a linha de comando avisa Legacy CSV properties found — will be saved as JSON.; na primeira gravação passam para o formato novo.
• Os avisos do comando (Select the alignment:, Pick a point on the alignment, Legacy CSV properties found…) aparecem em inglês em qualquer idioma: são textos escritos direto no comando, fora do catálogo de mensagens.
• A legenda do botão Ferramentas ↕ (22) fica cortada em duas linhas na largura atual do controle.
• Três controles do editor são decorativos: Clique = zoom ao km (16) e o par tab / vírgula (25, 26).
• Um valor escrito solto, sem a estaca na frente, não é reconhecido e é lido como 0, sem erro. Todo valor precisa do par estaca,valor — mesmo um valor único, que se escreve 0,<valor>.
• No formulário de DataTypes, o aviso Duplo clique para editar/visualizar não corresponde ao comportamento atual: o duplo clique não abre nada; a descrição do item selecionado aparece na caixa (34) com um clique simples.
• Os botões do ribbon ainda carregam as macros anteriores à renomeação: CAPCAD_EIXO_PROPERTIES, CAPCAD_DATASET_EIXO e CAPCAD_GET_SPEED.

Veja também

• O eixo — quais propriedades o CapCad reconhece, o formato dos valores e as duas que valem para o eixo inteiro.
• Gerenciador de Eixos — a outra via de edição de propriedades, gravada no arquivo do eixo.
• Ferramentas de eixo — estaqueamento livre e desenho unifilar.
• Desenhar e editar o eixo — desenhar o eixo, alinhamentos auxiliares, identificar segmento e limpar a via.
