Manual CapCad › Sinalização horizontal

LRV, sonorizadores e lombadas

Comando: CAPCAD_MARKING_SPEED_REDUCTION_LINES, CAPCAD_DEVICE_TRANSVERSE Atalho: LRV Atualizado 2026-09-03

Esta página cobre os dois comandos que desenham elementos transversais à via para reduzir velocidade: um calcula onde as linhas caem a partir da desaceleração, o outro constrói o corpo do obstáculo sobre uma linha de dois pontos.
Comandos CAPCAD_MARKING_SPEED_REDUCTION_LINES (LRV / sonorizador) e CAPCAD_DEVICE_TRANSVERSE (lombada e demais elementos transversais)
Atalhos LRV e LB
Ribbon aba CapCad › painel Horizontal › botão dividido TRANSVERSAIS › LRV e Obstáculos
Categoria CAPCAD_MARKING_SPEED_REDUCTION_LINES: Horizontal: Especiais (Brasil) · CAPCAD_DEVICE_TRANSVERSE: NEW
Formulários LervForm — "LRV", com quatro modos e um expansor lateral · LombadaForm — "Lombada", com quatro famílias. Os dois são não modais: o desenho continua ativo com o formulário aberto
CADs CAPCAD_MARKING_SPEED_REDUCTION_LINES: AutoCAD, BricsCAD, GstarCAD, ZWCAD e ARES Commander (a opção Usar Eixo ativo só funciona no AutoCAD) · CAPCAD_DEVICE_TRANSVERSE: AutoCAD (no ARES Commander o comando existe e avisa que ainda não está disponível; BricsCAD, GstarCAD e ZWCAD ainda não o registram)
Também aberto por nenhum

As LRV não são um array: as distâncias entre elas encurtam à medida que o motorista se aproxima do obstáculo, e é essa conta que o comando faz. Digitar velocidade inicial, velocidade final e deixar o CapCad decidir quantas linhas e onde é o contrário de copiar uma faixa com espaçamento decrescente na mão.

  • A conta aparece. O memorial ao lado mostra quantas linhas, quantos intervalos, cada distância e o n antes do arredondamento — é o que se anexa ao projeto.
  • Quatro modos no mesmo formulário. LRV calculada, sonorizador, lista de distâncias digitada (com as tabelas do DNIT prontas) e "só um", que coloca uma linha por clique até você desistir.
  • Arredondamento sob controle. O número de intervalos pode arredondar normalmente, truncar ou subir; as distâncias podem ser fixadas em múltiplos de 0,5.
  • A lombada é geometria, não bloco pronto. Faixas a 45°, banda sólida, malha de círculos ou sonorizador, todos construídos para a largura que você clicou.
  • A linha clicada pode ser qualquer aresta do corpo. Superior, centro, inferior, ou afastada de uma medida — sem precisar mover o desenho depois.
  • Trim junto. Um botão apara a sinalização horizontal existente ao redor do obstáculo, usando o retângulo que o próprio comando já construiu.
  • As A-18 vêm juntas, 10 m além de cada ponta, quando você pede.

O que faz

LRV — linhas de estímulo à redução de velocidade

O comando pede um ponto (o obstáculo) sobre um eixo ou uma curva e distribui barras transversais ao longo dela, com espaçamento decrescente na direção do obstáculo.

A conta é a do CONTRAN: das velocidades inicial e final tira-se o tempo de desaceleração ta = (v0 − va)/a; dividido pelo intervalo t entre linhas consecutivas, dá o número de intervalos n; e a distância da linha i é i × (v0·t − 0,5·a·t²·i), com v0 em m/s. Os valores usuais são t = 1,00 s e a = 1,47 m/s², e são os que o formulário traz. O total de barras é n + 1: há uma barra no obstáculo, além das n calculadas.

A largura da barra, quando você deixa o campo em zero, sai da velocidade inicial: 0,40 acima de 80 km/h, 0,30 entre 60 e 80, 0,20 abaixo de 60.

Os outros três modos usam o mesmo motor com outra entrada: Sonorizador troca as barras por faixas de largura e vão constantes ao longo de um trecho; Lista valores usa as distâncias que você digitar (e traz as quatro tabelas "Diferencia" do DNIT prontas); Só um coloca uma única barra e volta a pedir o próximo ponto, até você apertar Esc.

Elementos transversais (lombada e afins)

O comando pede dois pontos — normalmente de bordo a bordo — e constrói o corpo do dispositivo entre eles, com a Altura dada, em quatro famílias:

  • Lombada: o retângulo do corpo mais faixas a 45° recortadas nele. O retângulo fica na layer LOMBADA e as faixas na SINA_HOR_AM_MANUAL.
  • Solid: um único retângulo preenchido.
  • Elementos: uma malha de círculos (ou de um bloco escolhido) em quincôncio dentro do corpo, com contorno opcional.
  • Sonorizador: faixas de largura e vão constantes atravessando o corpo, repetidas na direção de percurso.

O corpo pode ser desenhado direto no desenho ou dentro de um bloco gerado na hora (LOMBADA_H…, CIRCLES_H…, SONORIZADOR_H…), inserido no meio do vão.

Fluxo de trabalho

LRV

  1. Execute CAPCAD_MARKING_SPEED_REDUCTION_LINES (ou digite LRV).
  2. Escolha o modo (6 a 9) e preencha Velocidade inicial (11) e Velocidade final (12).
  3. Clique em Selecionar ponto (1) e clique sobre o eixo, no obstáculo. Com Usar Eixo ativo (5) marcado o CapCad descobre sozinho qual eixo do projeto passa ali; sem ela, você seleciona a curva e depois o ponto.
  4. Ajuste comprimento (18), largura (15), posição (28, 30, 31) e sentido (24, 25). Cada Enter redesenha.
  5. Confira o Memorial (27) — é a memória de cálculo.
  6. Clique em Aceitar (16) para largar a referência, ou Reset (13) para apagar o desenho.

Elementos transversais

  1. Execute CAPCAD_DEVICE_TRANSVERSE (ou digite LB).
  2. Escolha a família (53 a 56) e digite a Altura (62) do corpo.
  3. Clique em Criar transversalmente com 2 pontos (59) e clique nos dois pontos, do bordo esquerdo para o direito.
  4. Escolha a Linha referência (66 a 72): onde a linha que você clicou fica em relação ao corpo.
  5. Ajuste os parâmetros da família e pressione Enter, ou clique em Update (75).
  6. Se quiser abrir espaço na sinalização existente, clique em Trim sinalização horizontal (78).
  7. Aceitar (74) mantém o corpo e libera o comando para o próximo.

O formulário

Os números desta página são únicos e contínuos: 1 a 52 no formulário LRV e 53 a 89 no Lombada.

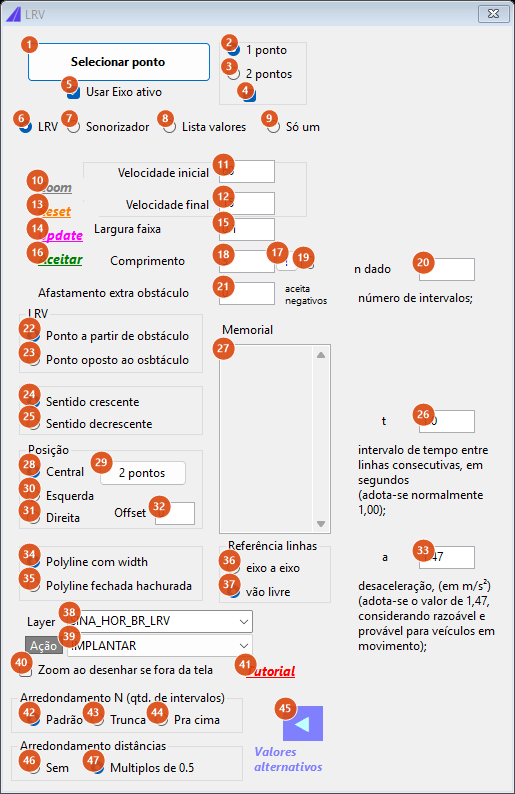

LRV, modo LRV, com a coluna lateral aberta

Modo LRV, com o expansor lateral (45) aberto para revelar os campos n, t e a e as explicações de cada um.

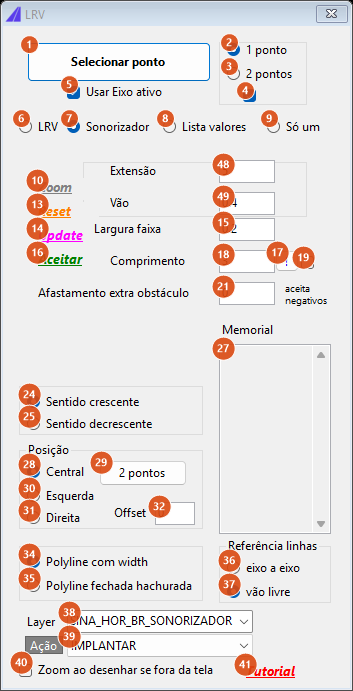

LRV, modo Sonorizador

Modo Sonorizador: as velocidades dão lugar a "Extensão" (48) e "Vão" (49), a largura passa a 0,2, a layer muda para SINA_HOR_BR_SONORIZADOR e o quadro dos arredondamentos some.

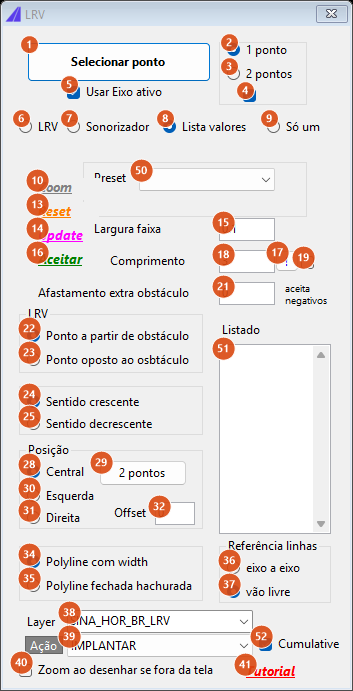

LRV, modo Lista valores

Modo Lista valores: aparecem o combo de predefinições (50), a caixa de valores (51) no lugar do memorial e a caixa "Cumulative" (52).

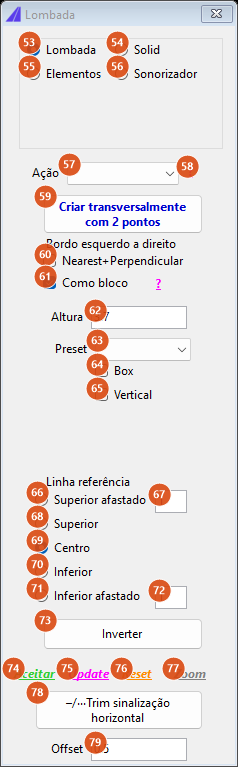

Lombada, família Lombada

Família Lombada: "Preset" (63), "Box" (64) e "Vertical" (65).

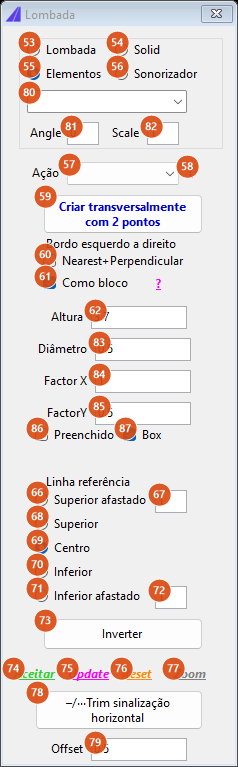

Lombada, família Elementos

Família Elementos: o combo de bloco (80), "Angle" (81) e "Scale" (82) aparecem no quadro superior, e o painel passa a mostrar "Diâmetro" (83), "Factor X" (84), "FactorY" (85), "Preenchido" (86) e "Box" (87).

Lombada, família Sonorizador

Família Sonorizador: "Largura" (88) e "Vão" (89).

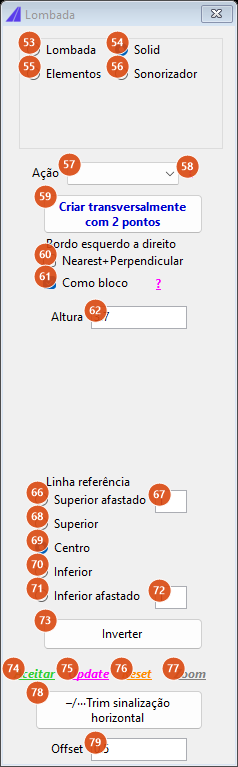

Lombada, família Solid

Família Solid: nenhum painel de parâmetros — só a altura e a linha de referência.

LRV — seleção e modo

# Controle O que faz
1 Selecionar ponto / Selecionar eixo e ponto A legenda muda conforme 5 e 3. Esconde o formulário e pede a referência e o ponto de trabalho; com Usar Eixo ativo marcado, só o ponto, e o eixo do projeto cujo pé de perpendicular estiver mais próximo (até 50 unidades) é o escolhido. Depois de aceitar, desenha uma cruz vermelha na layer auxiliar sobre o pé da perpendicular.
2 1 ponto Um clique define o ponto de trabalho.
3 2 pontos Dois cliques: deles saem o comprimento da barra, o lado e o offset, e a barra passa a atravessar exatamente o vão clicado.
4 (caixa ao lado de 3) Força os osnaps do CapCad para nearest no primeiro clique e perpendicular no segundo, e devolve a configuração anterior depois. Ligada por padrão.
5 Usar Eixo ativo No AutoCAD, só fica habilitada quando o projeto tem um eixo registrado — e nesse caso já vem marcada. Nos outros quatro CADs ela aparece marcada mas não tem efeito: o comando volta a pedir a curva antes do ponto, embora a legenda do botão 1 diga "Selecionar ponto".
6 LRV O cálculo pela desaceleração.
7 Sonorizador Faixas de largura e vão constantes ao longo de uma extensão.
8 Lista valores As distâncias vêm da caixa 51.
9 Só um Uma barra por vez, à distância de 1 unidade do ponto: depois de cada uma, o comando pede o próximo ponto, com o formulário ainda aberto. Esc encerra. Tudo o que foi desenhado fica.

LRV — parâmetros

# Controle O que faz
10 Zoom Enquadra o último desenho na tela.
11 Velocidade inicial v0, em km/h.
12 Velocidade final va, em km/h. Se for maior que a inicial, o comando avisa e não desenha.
13 Reset Apaga as barras e a cruz. A referência e o ponto ficam, então Update redesenha.
14 Update Redesenha com os valores atuais.
15 Largura faixa Largura da barra, na direção do percurso. Zero deixa o motor escolher pela velocidade inicial (0,40 / 0,30 / 0,20). Abre em 0,1 nos modos LRV e lista, e em 0,2 no sonorizador.
16 Aceitar Larga o ponto e a referência; as barras ficam e a cruz é apagada.
17 ! Mede o comprimento no desenho: dois cliques, e a distância vai para 18.
18 Comprimento Extensão da barra, transversal à via.
19 (caixa ao lado de 17) Aplica o par de osnaps nearest/perpendicular também aos dois cliques da medição.
20 n dado Só na coluna lateral. Força o número de intervalos, ignorando o cálculo. Vazio ou zero deixa o cálculo decidir.
21 Afastamento extra obstáculo Recua o ponto de trabalho ao longo da curva antes de distribuir as barras. Aceita negativos.
22 Ponto a partir de obstáculo O ponto clicado é o obstáculo, e as barras se afastam dele.
23 Ponto oposto ao obstáculo O ponto clicado é a extremidade oposta: a distribuição é espelhada. (A legenda traz "osbtáculo"; é assim no formulário de hoje.)
24 Sentido crescente As barras avançam no sentido da curva.
25 Sentido decrescente No sentido contrário.
26 t Só na coluna lateral. Intervalo de tempo entre linhas consecutivas, em segundos; adota-se normalmente 1,00. Zero ou negativo é lido como 1.
27 Memorial Somente leitura. A memória de cálculo: número de linhas, número de intervalos, cada distância, o total e o n não arredondado.
28 Central A barra fica centrada na curva.
29 2 pontos Mede o vão com dois cliques e escreve comprimento, lado e offset — a mesma conta do modo 2 pontos, disponível a qualquer momento.
30 Esquerda A barra fica inteiramente à esquerda da curva (uma ponta sobre ela).
31 Direita Idem, à direita.
32 Offset Deslocamento lateral extra: a curva de trabalho é deslocada dessa medida antes da distribuição.
33 a Só na coluna lateral. Desaceleração, em m/s²; adota-se 1,47, considerando razoável e provável para veículos em movimento.
34 Polyline com width Cada barra é uma linha com espessura constante.
35 Polyline fechada hachurada Cada barra é um retângulo fechado, preenchido.
36 eixo a eixo Só no modo lista com Cumulative: as distâncias digitadas são de eixo a eixo.
37 vão livre Só no modo lista com Cumulative: as distâncias digitadas são o vão livre, e a largura da barra é somada a cada acumulação.
38 Layer SINA_HOR_BR_LRV ou SINA_HOR_AM_LRV (no sonorizador, SINA_HOR_BR_SONORIZADOR ou SINA_HOR_AM_SONORIZADOR).
39 Ação IMPLANTAR, MANTER, REMOVER ou REVITALIZAR; o sufixo entra no nome da layer.
40 Zoom ao desenhar se fora da tela Se o resultado cair inteiramente fora da vista, enquadra sozinho.
41 Tutorial Abre o vídeo do comando no navegador.
42 Padrão Arredonda o número de intervalos normalmente.
43 Truncar Arredonda para baixo.
44 Pra cima Arredonda para cima.
45 ▶ / ◀ Expande o formulário para a direita, revelando os campos n dado (20), t (26) e a (33) e a explicação de cada um.
46 Sem Não arredonda as distâncias calculadas.
47 Multiplos de 0.5 Arredonda cada distância para o múltiplo de 0,5 mais próximo. Só vale no modo LRV.
48 Extensão Só no sonorizador: o comprimento do trecho a preencher, a partir do ponto.
49 Vão Só no sonorizador: o vão entre faixas.
50 Preset Só na lista de valores. Diferencia 20, 30, 40 e 50 preenchem a caixa 51 com as tabelas do DNIT correspondentes (de 12 a 31 distâncias, terminando em 15,25).
51 Valores Uma distância por linha. Também aceita valores separados por espaço, vírgula ou ponto e vírgula.
52 Cumulative Só na lista: cada valor passa a ser somado ao anterior, em vez de ser medido do ponto. Com vão livre (37) marcado, a largura da barra também entra em cada soma.

Elementos transversais — família e ação

# Controle O que faz
53 Lombada Corpo com faixas a 45°.
54 Solid Um retângulo preenchido. Nesta família o corpo nunca é desenhado dentro de um bloco.
55 Elementos Malha de círculos ou de um bloco.
56 Sonorizador Faixas de largura e vão constantes.
57 Ação A lista completa de ações do CapCad — de IMPLANTAR a TROCAR, passando por INVENTÁRIO, DANIFICADO e CONFERIR. Entra no nome da layer.
58 ? Nota: os valores digitados só têm efeito no caminho "como bloco".
59 Criar transversalmente com 2 pontos Aceita o corpo atual, valida a altura, força o UCS World, pede os dois pontos (o segundo com elástico a partir do primeiro), constrói o vão e o retângulo de trim, e devolve o UCS. Recusa altura acima de 10 (e pinta a caixa 62 de azul claro), altura abaixo de 0,1 e vão maior que 50.
60 Nearest+Perpendicular Força os osnaps nearest no primeiro clique e perpendicular no segundo.
61 Como bloco Ligado por padrão. Em vez de desenhar solto, gera um bloco com o corpo dentro e insere uma referência no meio do vão. Ignorado na família Solid. O "?" ao lado explica que os elementos dentro do bloco ficam com layer e cor do bloco.
62 Altura A dimensão do corpo na direção do percurso. Padrão 3,7.

Elementos transversais — parâmetros da família

# Controle O que faz
63 Preset Só na família Lombada. TIPOA põe a altura em 3,7 e TIPOB em 1,5. É a única coisa que os presets fazem.
64 Box Só na família Lombada: desenha o corpo preenchido além do retângulo externo.
65 Vertical Só na família Lombada: insere duas placas A-18 10 m além de cada ponta do vão, viradas para a via.
80 (bloco) Só na família Elementos. <circles> desenha círculos; qualquer outro nome estampa esse bloco em cada centro da malha. A lista traz os blocos do desenho (sem os anônimos e sem os corpos gerados pelo próprio comando) e, na abertura, os blocos TACHA e TACHAO são trazidos da biblioteca para que apareçam ali.
81 Angle Rotação extra do bloco estampado, em graus.
82 Scale Escala do bloco estampado. Zero é lido como 1.
83 Diâmetro Diâmetro dos círculos da malha.
84 Factor X Fator de passo da malha na direção do vão.
85 FactorY Fator de passo na direção transversal.
86 Preenchido Preenche os círculos.
87 Box Desenha o retângulo externo da malha — que é sempre um contorno, mesmo quando tudo à volta está preenchido. Ligado por padrão.
88 Largura Só no sonorizador: a largura de cada faixa.
89 Vão Só no sonorizador: o vão entre faixas.

Elementos transversais — linha de referência e ações

# Controle O que faz
66 Superior afastado O corpo fica abaixo da linha clicada, afastado da medida em 67.
67 (medida) O afastamento de 66.
68 Superior A linha clicada é a aresta superior do corpo.
69 Centro A linha clicada passa pelo meio do corpo. É o padrão.
70 Inferior A linha clicada é a aresta inferior.
71 Inferior afastado O corpo fica acima da linha, afastado da medida em 72.
72 (medida) O afastamento de 71.
73 Inverter Inverte o vão, de modo que o corpo seja construído para o outro lado, e redesenha.
74 Aceitar Larga o vão e a linha auxiliar; o corpo fica. Trocar de família também aceita o corpo atual antes de redesenhar.
75 Update Redesenha com os valores atuais.
76 Reset Apaga o corpo e o vão.
77 Zoom Enquadra o corpo desenhado, ou o vão quando ainda não há corpo.
78 Trim sinalização horizontal Apara a sinalização horizontal existente contra o retângulo do corpo, com a folga de 79. O contorno é o que o comando já construiu ao pegar os dois pontos: você não precisa selecioná-lo. Depois de Aceitar, quando não há mais retângulo, o comando volta a pedir um contorno.
79 Offset A folga usada pelo trim. Padrão 0,5.

O "?" ao lado de Como bloco (61) e o rótulo "Bordo esquerdo a direito" acima de 60 não têm número: o primeiro é um rótulo sem nome interno e o segundo é texto fixo.

Como as opções se combinam

As figuras abaixo saíram dos próprios motores, sobre um eixo de exemplo de 120 m (LRV) e sobre um vão de 6 m com altura 3,7 (elementos transversais).

LRV: onde as linhas caem

v0 = 60 km/h, va = 15 km/h, t = 1,00, a = 1,47: n = 8,503 arredondado para 9, e as distâncias saem 0 — 15,94 — 30,40 — 43,40 — 54,92 — 64,98 — 73,56 — 80,68 — 86,32 — 90,50. Repare que os vãos encurtam na direção do obstáculo (à esquerda).

O mesmo com Multiplos de 0.5: 0 — 16 — 30,5 — 43,5 — 55 — 65 — 73,5 — 80,5 — 86,5 — 90,5.

O mesmo cálculo com a posição Esquerda: as barras ficam inteiramente de um lado do eixo, em vez de centradas nele.

As quatro famílias de elemento transversal

Família Lombada, vão 6 m, altura 3,7: o retângulo externo e as faixas a 45° recortadas nele. A linha tracejada é o vão clicado, aqui na referência "Centro".

Família Solid: um único retângulo preenchido.

Família Sonorizador, largura 0,2 e vão 0,4: as faixas atravessam o corpo e se repetem na direção de percurso.

Família Elementos, diâmetro 0,5, Factor X 1 e FactorY 0,5, com "Box": a malha em quincôncio dentro do retângulo externo.

Lembrado entre sessões

LRV: todos os controles do formulário são gravados ao fechar e restaurados na abertura, exceto o memorial, os campos t, a e n, a caixa de valores e o combo de predefinições. Seja qual for o modo gravado, o formulário sempre reabre em LRV.

Elementos transversais: todos os controles são gravados e restaurados.

Notas

  • No LRV, fechar o formulário não apaga as barras — só a cruz auxiliar. Reset apaga as barras mas mantém o ponto e a referência, para que Update refaça.
  • Um erro no sinal do offset extra ainda não foi confirmado em CAD: a hipótese registrada no código é que o offset positivo do motor original vai para a direita enquanto o do CapCad vai para a esquerda, e por isso o valor é aplicado negado. Se as barras aparecerem espelhadas, troque o sinal.
  • No modo Só um, cada ponto adicional passa pelo mesmo cálculo do primeiro, inclusive o afastamento extra — o formulário original pulava essa etapa nos pontos seguintes.
  • Na família Lombada, as faixas a 45° não cobrem o corpo inteiro: sobra um triângulo sem faixas no canto oposto ao início do preenchimento, porque a contagem das diagonais é feita contra o vão e não contra o vão mais a altura. É o comportamento herdado do desenho original e está registrado para decisão.
  • O corpo de cada família é construído num sistema local que vai de 0 até a altura, e só depois é girado e levado para o vão clicado; por isso a mesma tabela de linha de referência vale para as quatro famílias.
  • No AutoCAD o comando força o UCS World durante os dois cliques e devolve o seu UCS em seguida.
