Manual CapCad › BIM e 3D

Assistente 3D — Exportador 3D

Comando: CAPCAD_3D_ASSISTANT Atualizado 2026-09-03
Comando CAPCAD_3D_ASSISTANT
Atalho nenhum
Ribbon aba CapCad › painel BIM › botão dividido 3D › primeiro botão, 3D
Categoria NEW (categoria de placeholder, não descreve o comando)
Formulário Form3D — "Exportador 3D", onze abas, não modal
CADs AutoCAD, BricsCAD, GstarCAD, ZWCAD e ARES Commander
Também aberto por o formulário de Aeroportos (CAPCAD_AERO, botão 3D da aba de marcas), o gerenciamento de placas (botão 3D) e o insere vertical (botão ◰)

Seu projeto 2D já contém tudo o que o modelo 3D precisa: o assistente lê o desenho como ele está e levanta a geometria.

  • Um escopo de entrada, vários motores. Você seleciona uma vez e marca quais famílias converter; faixas, contenção e blocos são processados no mesmo passo, sobre a mesma referência de cota.
  • A cota vem do terreno. Uma superfície do Civil 3D ou um arquivo LandXML dá o Z ponto a ponto; sem superfície, uma cota fixa serve de referência e o assistente avisa quais pontos caíram fora.
  • Blocos viram seus pares 3D. Cada bloco de pavimento com um par de nome terminado em -3D na biblioteca é substituído automaticamente, na mesma rotação e no mesmo layer.
  • A defensa vira sólido de verdade — postes em caixa, corpo varrido ao longo do caminho drapejado e catadióptricos posicionados mais densamente nas curvas.
  • Desfazer sem sustos. O assistente guarda tudo o que desenhou na última execução e apaga só isso, num clique.
  • Amostras a um clique para experimentar o fluxo antes de aplicá-lo ao seu desenho.

O que faz

O comando abre o Exportador 3D. A aba Principal concentra a decisão inteira:

  1. Que itens converter — faixas, inscrições, contenção, vertical, blocos ou estacas.
  2. Qual é a entrada — uma seleção na tela ou tudo o que estiver no model space.
  3. Onde vai a saída — o mesmo dwg, um novo, ou outro dwg aberto.
  4. De onde vem o Z — uma cota fixa ou uma superfície.

O botão Executar valida essas quatro escolhas, esconde a janela, pede a seleção (se for o caso), percorre a entrada uma vez e roda os motores marcados. Ao final escreve na linha de comando um resumo por família — quantos blocos foram convertidos, quantos não tinham par 3D, quantos corpos, suportes e catadióptricos de contenção, quantos sólidos, dispositivos e áreas de faixa — e, com Relatório marcado, mostra esse mesmo texto numa janela.

As demais dez abas são parâmetros e utilitários de cada família.

O que está ligado hoje

O formulário é o do CapCad completo, mas nem todos os motores por trás dele foram portados. Rodando CAPCAD_3D_ASSISTANT hoje, o botão Executar processa:

Item Estado
Faixas Convertido. Faixas, tachas e áreas de sinalização horizontal viram sólidos finos, regions e blocos 3D
Contenção Convertido. Defensas e barreiras viram postes, corpo varrido e catadióptricos
Blocos Convertido. Blocos de pavimento com par -3D são substituídos
Inscrições Não portado. O assistente avisa e processa os demais itens marcados
Vertical Não portado. Mesmo aviso
Estacas Não portado. Mesmo aviso

Fora do botão Executar, os botões que dependem de motores ainda não portados avisam pelo nome, dizendo qual rotina do CapCad antigo faz o trabalho, em vez de falharem calados. Eles estão marcados na tabela de cada aba.

Do mesmo modo, várias opções das abas de parâmetros pertencem a motores ainda não portados e, por isso, são gravadas mas não influenciam a execução de hoje. Elas estão identificadas uma a uma.

Faixas

O motor de faixas percorre a entrada, fica só com as curvas em layer de sinalização horizontal do catálogo (SINA_HOR* no Brasil, ROAD_MARK* e SENA_HOR* nos outros perfis) e produz:

  • Sólidos varridos para as faixas com largura, seguindo a superfície com o passo escolhido;
  • Blocos de dispositivo — tacha, tachão, cone — inseridos na cota do terreno, buscados primeiro na biblioteca local e depois no servidor;
  • Regions ou sólidos finos para as áreas fechadas, relayerizadas no layer 3D correspondente à cor de origem.

Com Como blocos marcado na aba Principal, o resultado é agrupado em definições capcad_3d_<id> em vez de solto no model space.

Contenção

Cada polyline em layer de defensa ou barreira vira um plano de conversão: os postes, os catadióptricos, o caminho do corpo drapejado sobre o terreno e o perfil transversal a varrer, escolhido pelo tipo detectado no nome do layer.

Os postes têm 0,05 × 0,025 m de seção, sobem 0,7 m acima do terreno e descem 1,15 m enterrados; o corpo vai para o layer sugerido pelo plano (CAPCAD_3D_DEFENSA ou CAPCAD_3D_BARREIRA) ou, com Manter cor layer original marcado, para o layer da polyline de origem. Os postes e os catadióptricos usam CAPCAD_3D_DEFENSA_SUPORTE e CAPCAD_3D_EPS_CATADIOPTRICO.

Uma polyline cujo layer não contenha "DEFENSA" nem "BARREIRA" é ignorada, mesmo estando na seleção — é o filtro que impede que uma seleção mista varra o desenho inteiro.

Blocos

Cada referência de bloco na entrada é testada: nome vazio, nome já terminado em -3D/$3D, ou bloco fora do catálogo de pavimento fazem o assistente ignorá-la. Para os demais, ele normaliza o nome, procura na biblioteca a definição <nome>-3D e, se não achar, <nome>$3D. Achando, insere na mesma posição XY, na mesma rotação e no mesmo layer, com o Z da referência de cota — acrescido da compensação visual quando o Z veio de uma superfície. Não achando, o bloco entra na contagem de "sem par 3D".

Fluxo de trabalho

  1. Rode CAPCAD_3D_ASSISTANT.
  2. Escolha a referência de cota: 3D com cota padrão (6) e o valor em 7, ou Superfície (8) e uma superfície na lista (47). Para um terreno em arquivo, use Carregar landXML… (9).
  3. Marque o item a converter (11, 14, 17, 22, 27 ou 30) e as sub-opções dele.
  4. Escolha a entrada — Na tela (4) ou Todos (2) — e se a entrada deve ser apagada depois (5).
  5. Escolha a saída (35 a 37).
  6. Ajuste os parâmetros da família nas abas correspondentes.
  7. Clique em Executar (1). Com Na tela, selecione os objetos.
  8. Confira o resumo. Se algo saiu errado, Deletar o último desenhado (46) apaga exatamente o que a execução criou.

O formulário

Os números abaixo valem para toda a página, incluídas as onze abas.

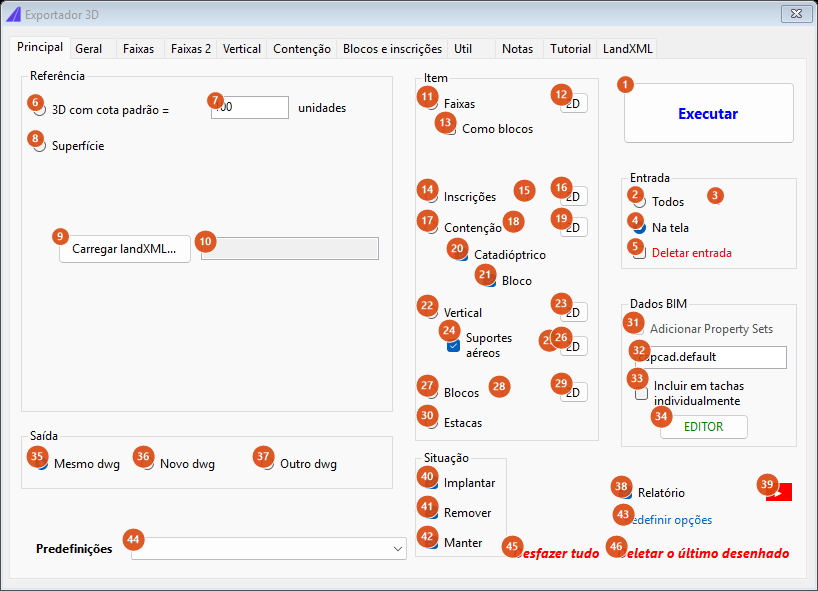

Aba 1: Principal

Aba Principal

Aba Principal. As duas opções de referência de cota aparecem desmarcadas aqui porque quem preenche a lista de superfícies é o comando, ao abrir: no CAD, sem superfície nem LandXML, "3D com cota padrão" fica marcada e "Superfície" desabilitada.

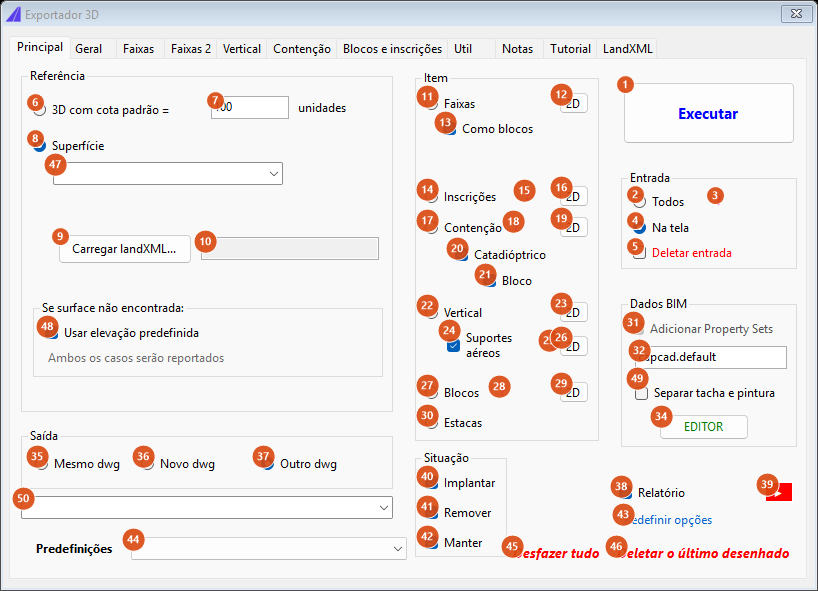

Aba Principal, com Superfície e Outro dwg escolhidos

Escolher Superfície revela a lista de superfícies (47) e o quadro "Se surface não encontrada" (48); escolher Outro dwg revela a lista de desenhos abertos (50). Marcar "Como blocos" (13) troca a caixa 33 pela 49.

Executar, entrada e saída

# Controle O que faz
1 Executar Valida as quatro escolhas, esconde a janela e roda a conversão. Cada validação que falha realça o quadro correspondente em azul-claro e explica o que falta.
2 Todos A entrada é todo o model space. Depois de uma execução, o formulário volta sozinho para Na tela.
3 ? Abre o aviso: entidades em layers congelados ou desligados não serão incluídas.
4 Na tela A entrada é uma seleção que você faz depois de clicar em Executar. É o padrão, e é para onde o formulário volta a cada execução.
5 Deletar entrada Apaga a geometria 2D convertida. Fica desabilitada com Novo dwg (36) — um desenho novo não tem o que apagar.
35 Mesmo dwg A geometria 3D é criada no desenho corrente.
36 Novo dwg Um desenho novo. Ainda não portado: o assistente avisa e converte no dwg atual.
37 Outro dwg Um dos desenhos abertos, escolhido em 50. Ainda não portado: mesmo aviso.
50 (dwg de destino) A lista dos desenhos abertos. Só aparece com 37. A validação exige que o nome escolhido esteja na lista.
38 Relatório Mostra o resumo da execução numa janela de texto, além de escrevê-lo na linha de comando.
39 ▶ Abre o vídeo tutorial no navegador.
43 Redefinir opções Volta ao padrão apenas os quatro quadros de decisão — referência, saída, itens e entrada — e força usar elevação predefinida de volta. Os parâmetros das outras abas não são tocados.
44 Predefinições Três itens. Surface Civil 3D para Infraworks e Configuração recomendada exigem uma superfície carregada — sem ela, avisam e não aplicam nada; com ela, marcam Superfície + Na tela + Mesmo dwg (realçando os três) e definem passo linear 4 para faixas e contenção. Outro dwg apenas marca a saída 37. Depois de aplicar, o combo se esvazia.
45 Desfazer tudo Depois de confirmar, executa UNDO Back do CAD, que volta até a última marca. Não é o mesmo que 46: pode desfazer mais do que a conversão.
46 Deletar o último desenhado Apaga as entidades criadas pela última execução, depois de confirmar e informar quantas são. Sem execução nesta sessão, avisa.

Referência de cota

# Controle O que faz
6 3D com cota padrão = O Z de tudo é o valor de 7.
7 (cota) A cota fixa, em unidades de desenho.
8 Superfície O Z vem da superfície escolhida em 47 ou do LandXML carregado em 9. Fica desabilitada quando não há nem superfície do Civil 3D nem LandXML.
9 Carregar landXML… Abre um seletor de arquivo, tenta ler a superfície, e — dando certo — grava a pasta, preenche 10 e mostra o número de triângulos e de pontos. Falhando, avisa.
10 (caminho do LandXML) O arquivo carregado.
47 (superfície) As superfícies do Civil 3D. Com mais de uma, o item <all> é acrescentado e fica selecionado. Só aparece com 8.
48 Usar elevação predefinida Onde a superfície não responder, usa a cota de 7 em vez de descartar o ponto. Só aparece com 8.

Com "acompanhar triangulação" marcado em faixas (55) ou em contenção (98), a validação recusa a superfície <all>: escolha uma superfície só.

Se a cota escolhida for zero, a saída for o mesmo dwg e Deletar entrada estiver desmarcada, o assistente pergunta antes de rodar — o 3D ficaria empilhado exatamente sobre o 2D.

Itens

# Controle O que faz
11 Faixas Converte a sinalização horizontal.
12 2D Abre CAPCAD_MARKING_STRIP_CONTRAN, o comando 2D correspondente.
13 Como blocos Agrupa o resultado das faixas em definições de bloco capcad_3d_<id>. Clicar no controle já seleciona o item Faixas. Marcá-lo esconde 33 e mostra 49.
14 Inscrições Marca as inscrições de pavimento. Motor não portado: a execução avisa e segue com os demais itens.
15 ? Abre o aviso: inclui hachuras.
16 2D Abre CAPCAD_MARKING_INSCRIPTION.
17 Contenção Converte defensas e barreiras.
18 ? Abre o aviso: inclui defensas e barreiras.
19 2D Abre CAPCAD_RESTRAINT, o comando de defensa.
20 Catadióptrico Insere os catadióptricos nos postes.
21 Bloco Usa como catadióptrico o bloco escolhido em 104 em vez do sólido. Não é lido pela execução de hoje.
22 Vertical Marca as placas. Motor não portado: a execução avisa.
23 2D Abre CAPCAD_SIGN_INSERT, o insere vertical.
24 Suportes aéreos Faz a passagem de blocos rodar junto com o item Vertical, restrita aos blocos de suporte aéreo — nomes contendo PORTICO, BRACO ou SEMI.
25 ? Abre o aviso: inclui suportes aéreos (braço projetado e pórtico).
26 2D Abre CAPCAD_DEVICE_INSERT, a biblioteca viária.
27 Blocos Converte blocos 2D em seus pares 3D.
28 ? Abre o aviso: blocos são convertidos quando existe um bloco par com sufixo -3D ou $3D.
29 2D Abre CAPCAD_DEVICE_INSERT.
30 Estacas Motor não portado: a execução avisa.
40 Implantar Sem efeito nesta versão: nenhum código lê esta caixa.
41 Remover Idem.
42 Manter Idem.

A passagem de blocos também roda automaticamente quando Contenção está marcada — aí restrita aos blocos de acessório de contenção, cujos nomes contenham DEFENSA, BARREIRA, TERMINAL, ABSORVEDOR ou CATADIOPTRICO.

Dados BIM

# Controle O que faz
31 Adicionar Property Sets Só habilitada no Civil 3D. Não é lida pela execução de hoje.
32 (estilo) O nome ou caminho do estilo de nuvem do projeto, preenchido pelo comando.
33 Incluir em tachas individualmente Visível apenas quando Como blocos (13) está desmarcada. Não é lida pela execução de hoje.
49 Separar tacha e pintura Ocupa o lugar de 33 quando Como blocos está marcada: separa os grupos de tacha dos de pintura. É lida pelo motor de faixas.
34 EDITOR Abre CAPCAD_PSET_EDIT, o editor de Property Sets.

Aba 2: Geral

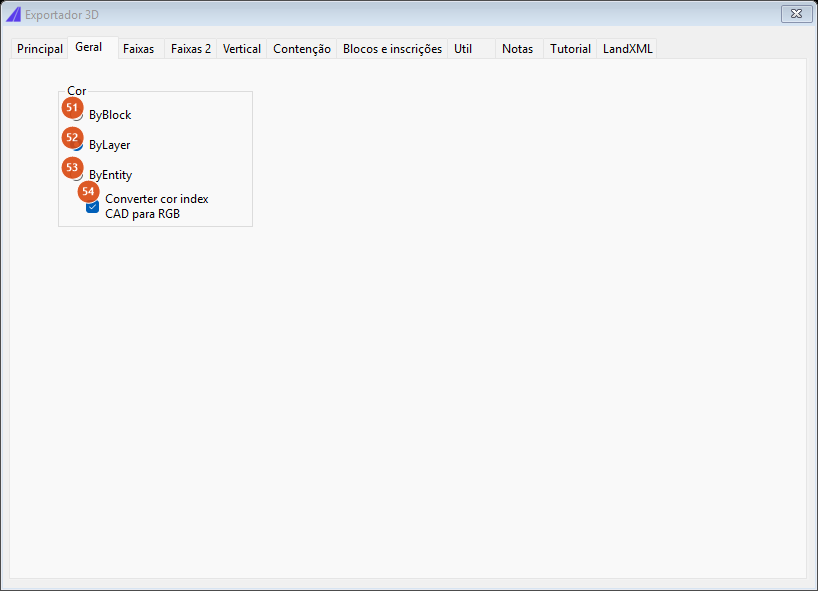

Aba Geral

# Controle O que faz
51 ByBlock A cor da geometria 3D horizontal é ByBlock. É a única das três lida pela execução.
52 ByLayer Padrão. Com ela (ou 53), a geometria não é forçada a ByBlock.
53 ByEntity Sem efeito distinto na execução de hoje.
54 Converter cor index CAD para RGB Não é lida pela execução de hoje.

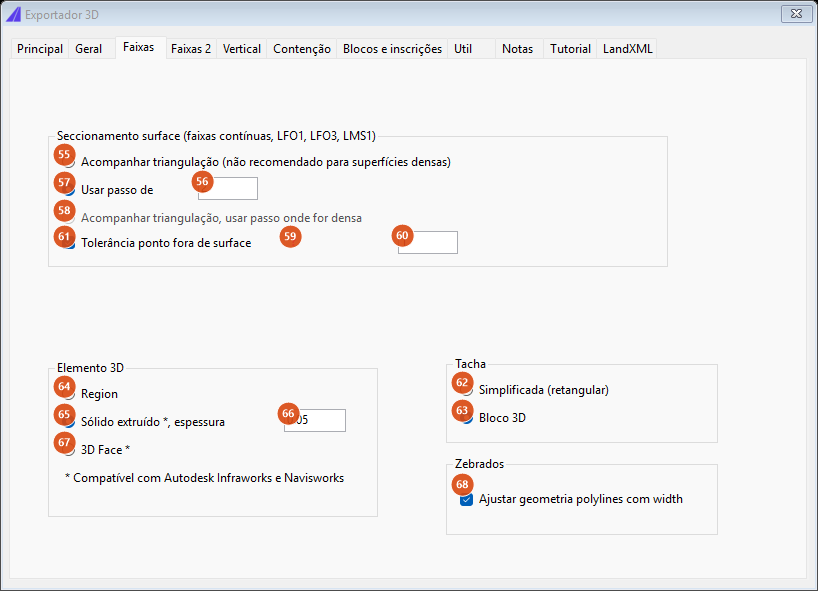

Aba 3: Faixas

Aba Faixas

# Controle O que faz
55 Acompanhar triangulação Amostra a faixa nos vértices da triangulação da superfície. Não é lida pela execução de hoje, mas participa da validação: com ela marcada, a superfície <all> é recusada.
56 (passo) O passo, em unidades de desenho. Padrão 2.
57 Usar passo de Amostra a faixa a cada 56 unidades. É o padrão, e é o modo que a execução usa. Desmarcando-o, o passo enviado ao motor é zero, e a faixa segue os próprios vértices.
58 Acompanhar triangulação, usar passo onde for densa Desabilitado, como no CapCad antigo.
59 ? Abre o aviso: tolerância para pontos da faixa que caem fora da surface.
60 (tolerância) O valor.
61 Tolerância ponto fora de surface Não é lida pela execução de hoje.
62 Simplificada (retangular) As tachas saem como retângulos.
63 Bloco 3D As tachas saem como blocos 3D da biblioteca. É o padrão, e é a caixa que a execução lê.
64 Region As áreas fechadas saem como regions.
65 Sólido extruído *, espessura As áreas fechadas saem como sólidos finos. É o padrão. O asterisco remete à nota "Compatível com Autodesk Infraworks e Navisworks".
66 (espessura) A espessura do sólido. Não é lida pela execução de hoje: o motor usa a espessura fina interna.
67 **3D Face *** Não é lida pela execução de hoje.
68 Ajustar geometria polylines com width Não é lida pela execução de hoje.

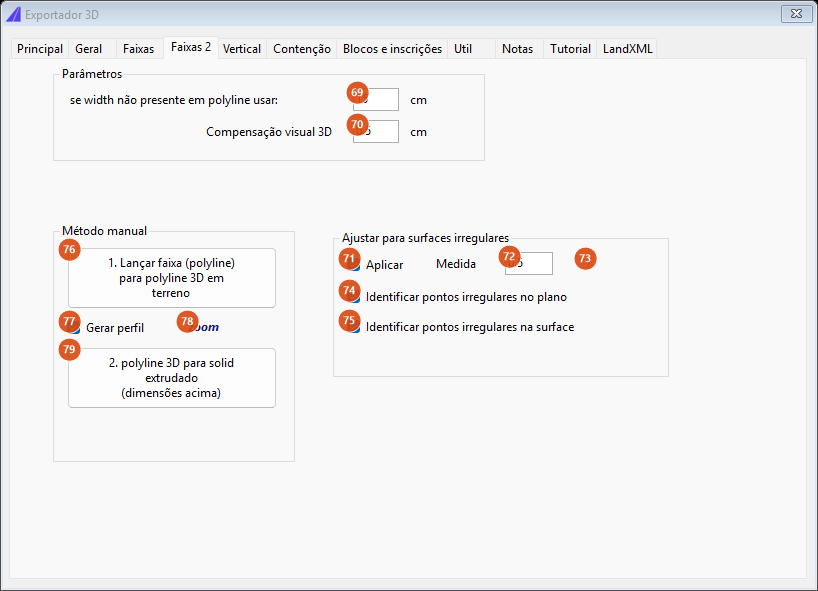

Aba 4: Faixas 2

Aba Faixas 2

# Controle O que faz
69 se width não presente em polyline usar A largura, em centímetros, aplicada às polylines sem width. Padrão 15. É lida pela execução.
70 Compensação visual 3D Quanto a geometria 3D sobe acima do terreno, em centímetros, para não se afundar na superfície. Padrão 0,5. É lida pela execução.
71 Aplicar (ajuste de pontos bruscos) Não é lida pela execução de hoje.
72 (medida) Idem.
73 ? Abre o aviso: ajuste de pontos bruscos em surfaces irregulares.
74 Identificar pontos irregulares no plano Não é lida pela execução de hoje.
75 Identificar pontos irregulares na surface Idem.
76 1. Lançar faixa (polyline) para polyline 3D em terreno Motor não portado: avisa qual rotina do CapCad antigo faz o trabalho.
77 Gerar perfil Não é lida pela execução de hoje.
78 zoom Não portado: avisa.
79 2. polyline 3D para solid extrudado Motor não portado: avisa.

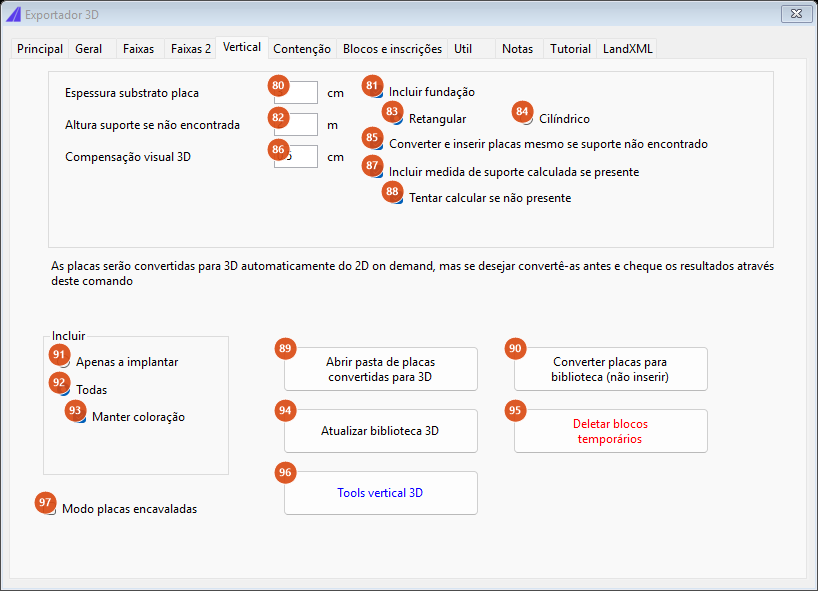

Aba 5: Vertical

Aba Vertical

O motor de conversão de placas ainda não foi portado: nenhum dos controles desta aba é lido pela execução de hoje, e os quatro botões de motor avisam o nome da rotina que faz o trabalho no CapCad antigo. Os campos continuam sendo gravados entre sessões.

# Controle Para que serve
80 Espessura substrato placa Espessura da chapa, em centímetros.
81 Incluir fundação Desenha a fundação do suporte. Habilita 83 e 84.
82 Altura suporte se não encontrada Altura padrão, em metros.
83 Retangular Fundação retangular.
84 Cilíndrico Fundação cilíndrica.
85 Converter e inserir placas mesmo se suporte não encontrado Não interrompe a conversão por falta de suporte.
86 Compensação visual 3D Em centímetros.
87 Incluir medida de suporte calculada se presente Usa a altura de suporte gravada na placa. Habilita 88.
88 Tentar calcular se não presente Calcula a altura quando ela não está gravada.
89 Abrir pasta de placas convertidas para 3D Funciona: abre no Explorer a pasta de placas propostas do projeto. Sem pasta válida, avisa.
90 Converter placas para biblioteca (não inserir) Motor não portado: avisa.
91 Apenas a implantar Restringe às placas a implantar.
92 Todas Padrão.
93 Manter coloração Preserva as cores da placa.
94 Atualizar biblioteca 3D Motor não portado: avisa.
95 Deletar blocos temporários Motor não portado: avisa.
96 Tools vertical 3D Funciona: executa CAPCAD_3D_SIGN_CHECK, que abre a validação de desenho de placa na página 3D — veja Corrigir placas.
97 Modo placas encavaladas Modo para placas sobrepostas.

A aba traz ainda a nota do formulário: as placas são convertidas para 3D automaticamente a partir do 2D, sob demanda; este comando serve para convertê-las antes e conferir o resultado.

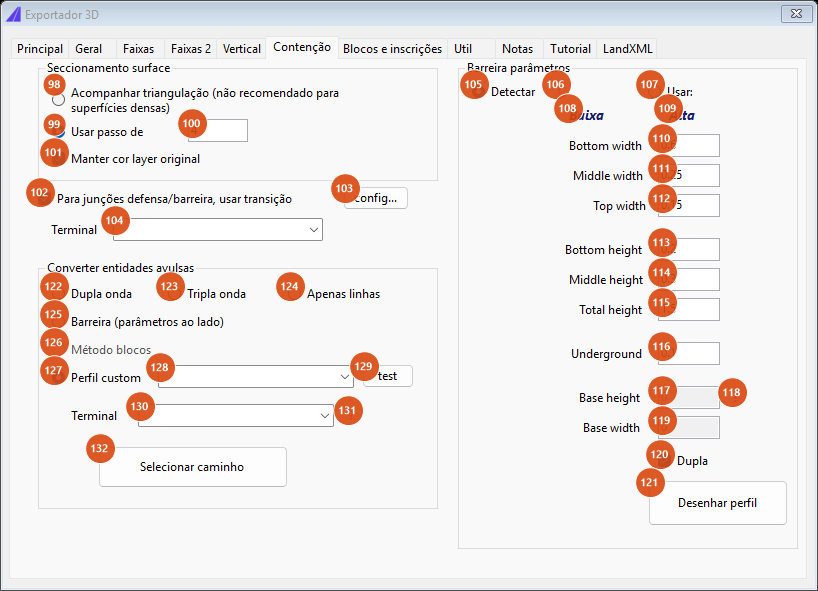

Aba 6: Contenção

Aba Contenção

# Controle O que faz
98 Acompanhar triangulação Não é lida pela execução de hoje, mas participa da validação da superfície <all>.
99 Usar passo de Amostra o caminho a cada N unidades, com N em 100. É o padrão e é o que a execução usa; desmarcado, o passo enviado é zero e o caminho segue os próprios vértices (arcos achatam).
100 (passo) O passo. Padrão 4.
101 Manter cor layer original O corpo e os postes ficam no layer da polyline de origem em vez do layer 3D sugerido. É lida pela execução.
102 Para junções defensa/barreira, usar transição Não é lida pela execução de hoje.
103 config… Não portado: avisa. Já no CapCad antigo era um todo.
104 Terminal (catadióptrico) O bloco de catadióptrico, carregado da pasta DEFENSA-catadioptrico da biblioteca do projeto, com Catadioptrico-3D pré-selecionado quando existe. Não é lido pela execução de hoje, que desenha o catadióptrico como sólido.
105 Detectar (barreira) As dimensões da barreira saem do nome do layer. Padrão.
106 ? Abre o aviso: os parâmetros da barreira são detectados pelo nome do layer.
107 Usar: Usa os valores digitados em 110 a 120.
108 Baixa Preenche o perfil baixo: alturas 0,175 / 0,25 / 0,9.
109 Alta Preenche o perfil alto: alturas 0,2 / 0,3 / 1,5. Os dois links escrevem larguras 0,6 / 0,25 / 0,15, enterrado 0,1, base zerada, desmarcam Dupla e marcam 107.
110 a 117 e 119 Bottom width, Middle width, Top width, Bottom height, Middle height, Total height, Underground, Base height e Base width As dimensões da barreira, em metros, nessa ordem.
118 ? Abre o aviso: base da barreira — reservado.
120 Dupla Perfil duplo (simétrico) em vez de meio perfil.
121 Desenhar perfil Motor não portado: avisa.
122 Dupla onda Perfil da conversão de curvas avulsas.
123 Tripla onda Idem.
124 Apenas linhas Idem.
125 Barreira (parâmetros ao lado) Idem, usando o quadro da direita.
126 Método blocos Desabilitado.
127 Perfil custom Padrão; usa o bloco de 128.
128 (perfil) ARMCO H4b e os blocos de perfil adicionais.
129 test Motor não portado: avisa.
130 Terminal (avulso) Terminal aplicado às pontas da contenção convertida.
131 ? Abre esse mesmo aviso.
132 Selecionar caminho Motor não portado: avisa.

Os controles 105 a 132 pertencem ao caminho de conversão de entidades avulsas e ao desenho manual do perfil da barreira, que ainda não foram portados: nenhum deles é lido pelo botão Executar. A conversão de contenção que o Executar faz usa o perfil detectado pelo nome do layer.

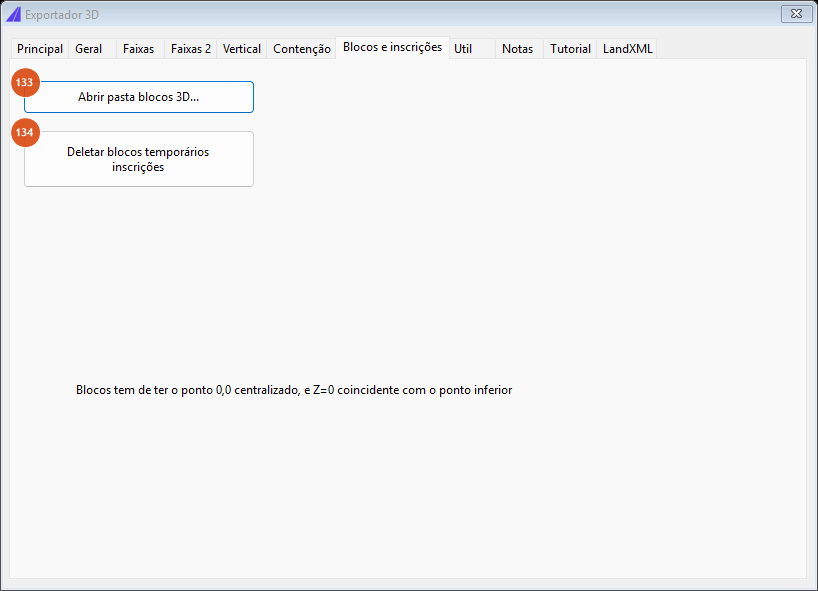

Aba 7: Blocos e inscrições

Aba Blocos e inscrições

# Controle O que faz
133 Abrir pasta blocos 3D… Funciona: abre no Explorer a subpasta 3d da biblioteca local.
134 Deletar blocos temporários inscrições Motor não portado: avisa.

A nota da aba lembra a regra dos blocos 3D da biblioteca: o ponto 0,0 tem de estar centralizado e o Z = 0 coincidente com o ponto inferior.

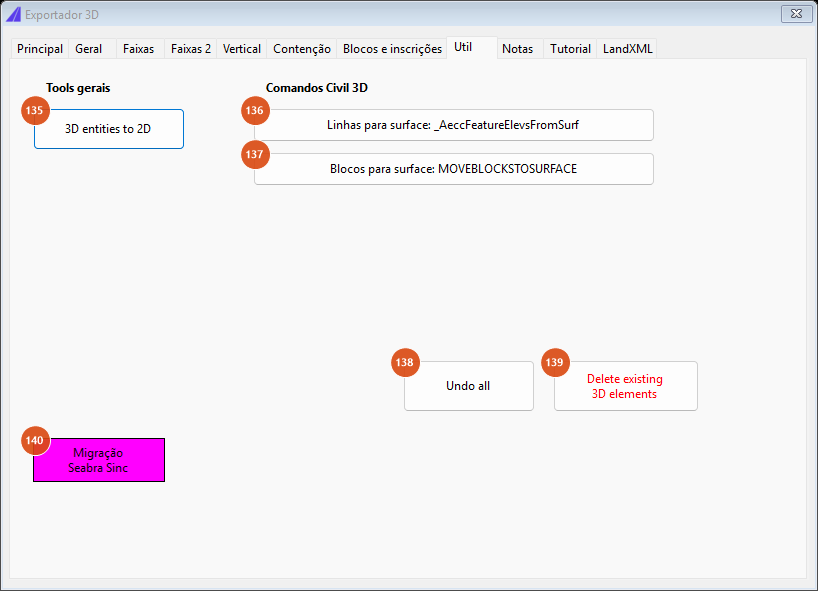

Aba 8: Util

Aba Util

# Controle O que faz
135 3D entities to 2D Motor não portado: avisa.
136 Linhas para surface: _AeccFeatureElevsFromSurf Mostra a lista de tipos aceitos (Feature Line, Parcel Segment, Survey Figure, polylines…) e executa o comando do Civil 3D.
137 Blocos para surface: MOVEBLOCKSTOSURFACE Executa o comando homônimo.
138 Undo all O mesmo que 45.
139 Delete existing 3D elements Depois de confirmar, apaga do model space todos os sólidos, regions, 3D faces e blocos cujo nome termine em 3D, pulando o que estiver em layer desligado ou congelado, e informa quantos foram.
140 Migração Seabra Sinc Abre o formulário de migração Seabra Sinc → CapCad.

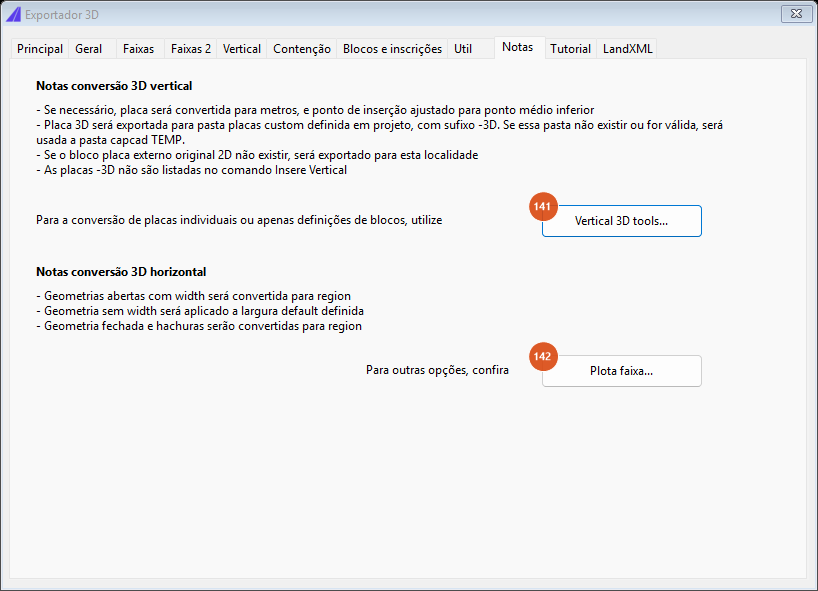

Aba 9: Notas

Aba Notas

Só texto e dois botões.

# Controle O que faz
141 Vertical 3D tools… Executa CAPCAD_3D_SIGN_CHECK, como 96.
142 Plota faixa… Executa CAPCAD_MARKING_SPACING_RENDER — veja Plotar faixa.

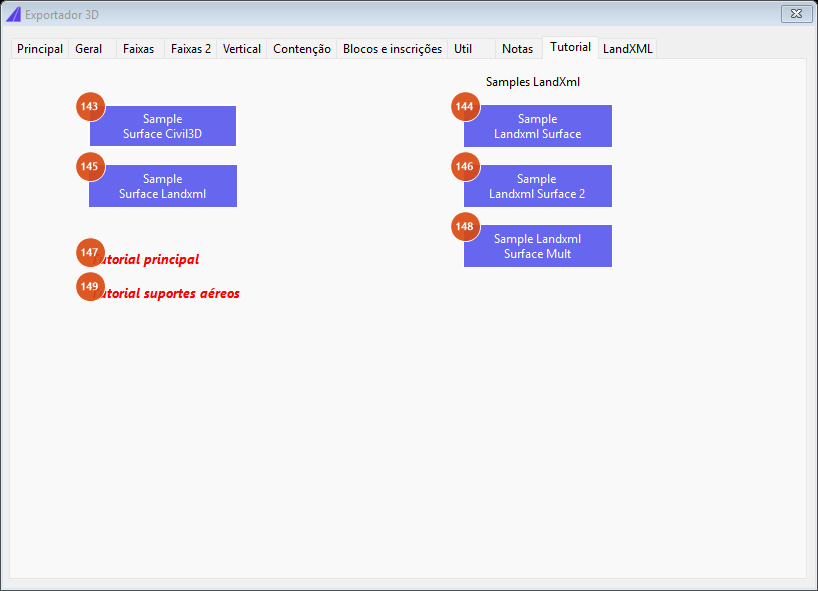

Aba 10: Tutorial

Aba Tutorial

# Controle O que faz
143 Sample Surface Civil3D Baixa e abre sample-convert-3d.dwg.
144 Sample Landxml Surface Baixa landxml-sample.xml, lê a superfície, preenche o caminho em 10 e mostra triângulos e pontos.
145 Sample Surface Landxml Baixa e abre sample-convert-3d-nosurface.dwg.
146 Sample Landxml Surface 2 Como 144, com landxml-sample-2.xml.
147 Tutorial principal Abre o vídeo no navegador.
148 Sample Landxml Surface Mult Como 144, com o arquivo de terreno + estrada.
149 Tutorial suportes aéreos Abre o vídeo de suportes aéreos no navegador.

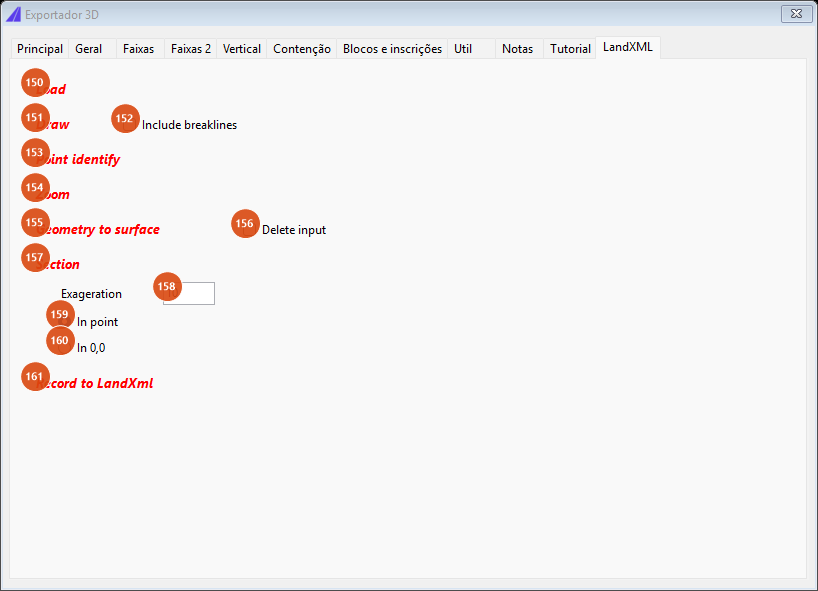

Aba 11: LandXML

Aba LandXML

Os rótulos desta aba não foram traduzidos: eles aparecem em inglês em qualquer idioma.

# Controle O que faz
150 Load O mesmo que 9: abre o seletor de LandXML.
151 Draw Abre CAPCAD_SURFACE_MANAGER, o gerenciador de superfícies, onde estas funções foram reunidas.
152 Include breaklines Não é lida.
153 Point identify Abre CAPCAD_SURFACE_MANAGER.
154 Zoom Idem.
155 Geometry to surface Idem.
156 Delete input Não é lida.
157 Section Abre CAPCAD_SURFACE_MANAGER.
158 Exageration Não é lida.
159 In point Não é lida.
160 In 0,0 Não é lida.
161 Record to LandXml Abre CAPCAD_SURFACE_MANAGER.

Como as opções se combinam

A conversão da contenção é a parte do assistente cujo planejamento é inteiramente geométrico e pode ser mostrada sem o CAD. As figuras abaixo são a saída do próprio motor.

Um caminho de 110 m com uma curva no meio, passo linear 1: postes a cada 4 m (azul) e catadióptricos (laranja) — a cada 4 postes na tangente e adensados para cada 1 ou 2 postes ao longo da curva, pela classe de curva horizontal em cada ponto. O espaçamento dos postes é fixo; o dos catadióptricos, não.

Perfil transversal de uma defensa (dupla onda), ancorado no ponto inferior central. O corpo é varrido ao longo do caminho, levantado 0,5 m acima do terreno.

Perfil de uma barreira New Jersey dupla. A barreira assenta no terreno, sem levantamento, e o plano dela não traz postes nem catadióptricos.

As faixas e os blocos dependem do desenho — da seleção, dos layers e das definições de bloco da biblioteca — e por isso não têm figura gerada aqui.

Lembrado entre sessões

O Exportador 3D grava o estado do formulário inteiro ao fechar e o recarrega ao abrir — as onze abas, campos, caixas e botões de opção. Duas exceções, herdadas do CapCad antigo: o nome da superfície é limpo, e a entrada volta para Na tela.

Além disso, o formulário é único por sessão do CAD: rodar o comando de novo, ou entrar por um dos outros formulários, traz a mesma janela com o que você deixou. A pasta do último LandXML aberto também é lembrada.

Os itens que a execução criou ficam na memória do comando até a execução seguinte, e é o que o Deletar o último desenhado (46) usa.

Notas

  • Desfazer tudo (45 e 138) não é o inverso da conversão: ele executa o UNDO Back do CAD, que volta até a última marca — possivelmente para antes de outras coisas que você fez. Prefira Deletar o último desenhado (46).
  • As três caixas Implantar, Remover e Manter (40 a 42) não são lidas por nada: são controles mortos herdados do CapCad antigo.
  • O botão de opção Todos dos itens existe no formulário mas fica invisível, exatamente como no CapCad antigo.
  • Marcar Vertical com Suportes aéreos faz a passagem de blocos rodar mesmo sem o item Blocos marcado — restrita aos suportes. Do mesmo modo, Contenção sempre roda a passagem de blocos, restrita aos acessórios de contenção.
  • O filtro de layer da contenção é por texto no nome ("DEFENSA" ou "BARREIRA"). Uma polyline de defensa num layer com outro nome não será convertida.
  • Quando a superfície pedida não pode ser carregada, o assistente escreve na linha de comando que está usando a cota fixa e continua — não interrompe.
  • Vários parâmetros das abas Faixas, Faixas 2, Vertical, Contenção e LandXML pertencem a motores ainda não portados. Eles continuam sendo gravados e restaurados, mas não mudam o resultado do botão Executar hoje. As tabelas acima marcam um a um.
  • A aba LandXML não foi traduzida: os rótulos estão em inglês em todos os idiomas.
  • Este comando ainda não foi testado em CAD nesta versão.
