Coordenadas e sistema de coordenadas

O que faz

Esta página cobre quatro comandos que trabalham sobre um ponto de cada vez e sobre o sistema de coordenadas que dá sentido a esse ponto.

O sistema de coordenadas é uma cadeia de aquisição, não um único ajuste. Quando qualquer comando GIS precisa saber em que sistema o desenho está, ele percorre, nesta ordem: (1) a propriedade CAPCAD_GEO_CRS gravada no eixo ativo, (2) o valor gravado no dwg, (3) o sistema do Civil 3D, se houver e se o desenho estiver configurado para usá-lo, (4) o último sistema usado na sessão, (5) o padrão da cultura (no perfil do Reino Unido, BNG), e por fim (6) a configuração do projeto (CAPCAD_GEO_CRS), o sistema temporário da sessão e novamente o último usado. O primeiro que responder vence. CAPCAD_GEO_CRS é o formulário que grava esse valor; CAPCAD_GEO_CRS_QUERY é a consulta que diz qual valor a cadeia devolveu.

O valor gravado é uma string curta que os conversores entendem: UTM-23 (fuso 23 sul, SIRGAS 2000), UTM-23-SAD69, UTM-23S / UTM-23N para o mundo todo, EPSG:31983 para qualquer código EPSG, ou Undefined. A conversão em si é feita pela biblioteca DotSpatial, a partir da base EPSG que ela traz — não há WKT escrito à mão em nenhum ponto do caminho.

CAPCAD_GEO_POINT_IDENTIFY (CC) abre um formulário não modal com uma caixa de entrada que aceita quase tudo, e preenche de uma vez: o km no eixo, o par projetado (E,N / X,Y), a latitude-longitude decimal e a mesma em graus-minutos-segundos. Daí você copia, insere um ponto no desenho ou abre o local num mapa. A coluna da direita procura um endereço no Google Places e usa a coordenada encontrada como entrada.

CAPCAD_GEO_LATLON (LL) é a versão sem formulário: clique um ponto, receba lat,lon numa caixa de diálogo e na área de transferência, clique outro, até apertar Esc.

CAPCAD_GEO_CRS_QUERY não abre nada: escreve o sistema resolvido na linha de comando (ou Not set) e grava o mesmo texto na variável de sistema USERS4, para quem quiser lê-lo de um script ou de um campo.

Fluxo de trabalho

1. Defina o sistema de coordenadas do desenho: rode CAPCAD_GEO_CRS, escolha o sistema na lista (para o Brasil, UTM-18 a UTM-26, com ou sem -SAD69), escolha se ele vai para o Projeto ou para o Eixo e clique Aplicar. Sem projeto ativo o valor vai para o dwg e uma mensagem avisa: "Nenhum projeto ou eixo definidos - sistema de coordenadas gravado no dwg."
2. Confirme com CAPCAD_GEO_CRS_QUERY: o sistema resolvido aparece na linha de comando.
3. Rode CAPCAD_GEO_POINT_IDENTIFY (ou digite CC). O formulário abre não modal e a linha de status diz se há eixo carregado.
4. Digite ou cole a coordenada na caixa 1 — ou clique Clicar ponto… (2) e pegue-a do desenho. As caixas 3 a 9 se preenchem a cada tecla.
5. Copie o que precisar (5, 8), insira um ponto no desenho (6) ou abra o local no OpenStreetMap, no Google Maps ou no Street View (10, 11, 12).
6. Para varrer o desenho, use CAPCAD_GEO_LATLON (LL): cada clique mostra e copia lat,lon; Esc encerra.

O formulário de identificação

O formulário tem um único estado. Os números abaixo valem para os dois formulários desta página: 1 a 21 são de CoordinateIdentifierForm, 22 a 30 de CoordSysForm.

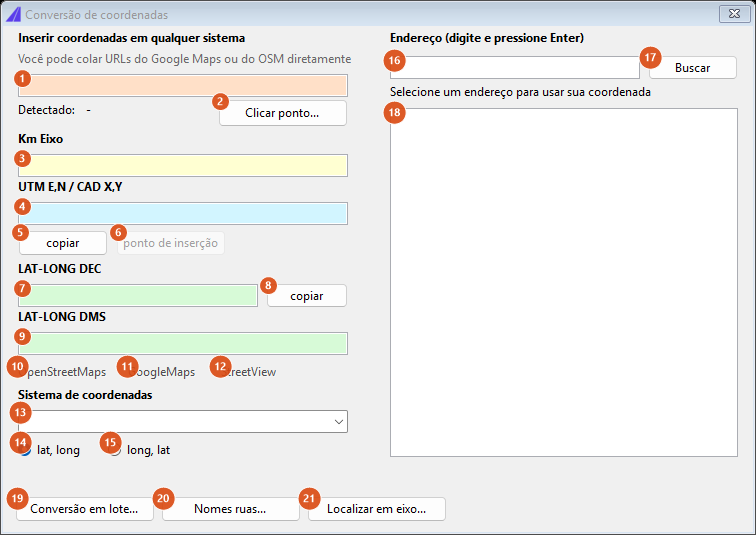

CAPCAD_GEO_POINT_IDENTIFY recém-aberto, sem entrada: os três links de mapa e o botão de inserir ponto começam desabilitados.

Além dos controles numerados, o formulário mostra os títulos Inserir coordenadas em qualquer sistema e Endereço (digite e pressione Enter), a dica Você pode colar URLs do Google Maps ou do OSM diretamente, o rótulo Detectado: com o tipo reconhecido (UTM, LL ou -), as legendas Km Eixo, UTM E,N / CAD X,Y, LAT-LONG DEC, LAT-LONG DMS e Sistema de coordenadas, e uma linha de status cinza no rodapé da coluna esquerda.

Entrada (topo, à esquerda)

Leituras (coluna esquerda)

Mapas (abaixo das leituras)

Os três links (e o botão 6) ficam desabilitados enquanto não houver uma coordenada geográfica válida: numa entrada projetada isso significa que a conversão precisa ter dado certo.

Sistema e ordem (parte inferior)

Endereço (coluna direita)

Rodapé

O formulário do sistema de coordenadas

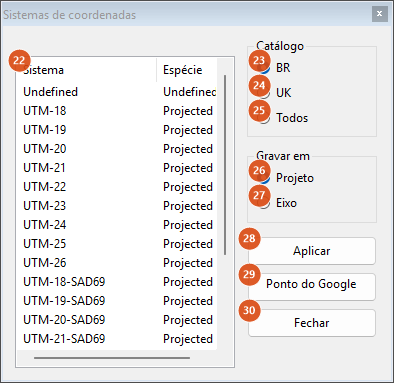

CAPCAD_GEO_CRS no perfil do Brasil: o catálogo BR já vem selecionado e o destino é o Projeto.

Acima da lista, o formulário mostra os cabeçalhos de coluna Sistema e Espécie, o título do quadro Catálogo, o do quadro Gravar em e, quando há projeto e eixo carregados, uma linha Loaded: <projeto>\<eixo>. Um segundo rótulo mostra o sistema atualmente em vigor.

O que a conversão devolve

Os números abaixo saíram do próprio motor de conversão do CapCad (DotSpatial), rodado sobre a Praça da Sé, em São Paulo — latitude −23,550520, longitude −46,633309.

A ida e a volta fecham: reconvertendo UTM-23 333 287,022 / 7 394 586,093 de volta para geográficas, o formulário mostra −23,55052000 / −46,63330900, e em DMS 23°33'01.87"S,46°37'59.91"W.

Duas leituras importantes desta tabela:

• UTM-23 e UTM-23S são o mesmo sistema. O fuso escrito sem hemisfério é sul e SIRGAS 2000; o sufixo -SAD69 troca o datum, e a diferença entre os dois no mesmo ponto é de cerca de 44 m em E e 46 m em N — a distância entre o SAD 69 e o SIRGAS 2000.
• WGS-84 e BNG estão nos catálogos mas o conversor não os resolve. Ver Notas.

O que a caixa de entrada aceita

Cada linha abaixo foi passada pelo interpretador real da caixa 1.

Lembrado entre sessões

Nenhum dos dois formulários guarda opções entre sessões. O que persiste é o valor gravado: o sistema de coordenadas escrito no projeto, no eixo ou no dwg por CAPCAD_GEO_CRS, e o "último sistema usado", que vive só enquanto a sessão do CAD estiver aberta e é atualizado pelos comandos GIS que importam dados.

Notas

• CAPCAD_GEO_POINT_IDENTIFY › Localizar em eixo… abre o Navegador de estacas inerte. Por esse caminho o formulário é criado sem a ligação com o desenho: a caixa de estaca, o botão zoom, Identifica ponto e Identifica distância não fazem nada, e a faixa de estacas do eixo não aparece. Continuam funcionando o ícone de copiar, as setas ▲/▼ (que apenas somam e subtraem o passo no número) e os links StreeView / GoogleMaps — estes últimos só se houver texto na caixa de latitude-longitude, que nada preenche nesse estado. Para o formulário completo, rode CAPCAD_ALIGNMENT_STATION_GOTO (atalho KM) — ver Navegador de estacas. O caminho inverso funciona: o botão Localizar do Navegador de estacas fecha o formulário e chama CAPCAD_GEO_POINT_IDENTIFY.
• Vírgula decimal na caixa de entrada é lida errado. -23,55,-46,63 devolve −23 e 55: o interpretador separa os campos antes de corrigir a vírgula decimal, e a correção posterior não alcança os campos já separados. O resultado é aceito como válido, sem mensagem. Use ponto decimal. O motor tem uma versão corrigida do mesmo interpretador (que devolve −23,55 / −46,63), ainda não ligada ao formulário.
• WGS-84 e BNG aparecem nos catálogos de CAPCAD_GEO_CRS mas o conversor não os aceita como string de sistema. Gravar um deles e depois usar CC produz "Conversão falhou para este sistema de coordenadas.". Alguns comandos tratam WGS-84 como caso especial (passam a coordenada adiante sem converter), mas o formulário de identificação não. Para trabalhar em graus, deixe o desenho em um fuso UTM e leia as caixas LAT-LONG.
• A entrada sem vírgula, do tipo 600000E7419000N, não funciona. O interpretador prevê esse formato — separando os campos na letra N — mas a implementação atual falha tanto com o N final quanto sem ele. Escreva o par com vírgula.
• Datums antigos são aproximados. As transformações usam os parâmetros de Helmert embutidos em cada datum; não há arquivos de grade NTv2 no pacote. Sistemas modernos (SIRGAS 2000, WGS 84, ETRS 89) são exatos; SAD 69 e outros datums legados ficam na ordem de 1 a 2 m. Suficiente para localizar e visualizar, não para uso geodésico.
• A busca de endereço depende de rede e de cota. É uma chamada síncrona ao Google Places, com a chave que acompanha o CapCad; quando a cota diária estoura, a própria mensagem do serviço aparece na linha de status.
• CAPCAD_GEO_CRS_QUERY não abre formulário nem pergunta nada. Ele só relata o que a cadeia de aquisição devolveu, com os parâmetros padrão (sem tentar o último usado, sem perguntar). O valor também vai para a variável de sistema USERS4.
• CAPCAD_GEO_LATLON fala inglês. O pedido de ponto (Pick a point (Esc to finish):) e a caixa que mostra o resultado (Clicked / Coordinate system / Lat,Lon / (copied to clipboard)) não têm versão em português no formulário de hoje. Sem sistema de coordenadas definido, o comando escreve "No coordinate system for this drawing — set one first (eixo / dwg / project)" e encerra: ele não abre o formulário CAPCAD_GEO_CRS para você; rode-o antes.
• Rodar CC ou CAPCAD_GEO_CRS de novo com o formulário aberto não abre um segundo. Ambos são não modais e de instância única: o comando apenas traz o formulário existente para a frente.
