Conversão de coordenadas em lote e de entidades

O que faz

Os dois comandos partem do mesmo motor de projeção usado em Coordenadas e sistema de coordenadas e do mesmo vocabulário de strings de sistema (UTM-23, UTM-23-SAD69, EPSG:31983, …). O que muda é a matéria-prima.

CAPCAD_BATCH_GEO_CONVERT trabalha sobre texto. Você cola um bloco de linhas, escolhe a operação e o sistema de coordenadas, e recebe outro bloco de texto. A decisão sobre cada linha é a mesma da caixa CC: se os dois valores cabem nas faixas de latitude e longitude (±180 e ±90), a linha é geográfica e vai para projetada; caso contrário é projetada e vai para geográfica. Não há uma chave "de → para": o formulário decide por linha.

A segunda aba, Localizador, usa a mesma leitura para outra finalidade: uma lista de lugares com rótulo, para navegar até cada um.

CAPCAD_GEO_CONVERT_ENTITY trabalha sobre entidades do desenho. Você escolhe o sistema de entrada e o de saída, seleciona as entidades e elas são reprojetadas: polylines e linhas vértice a vértice (uma nova entidade é desenhada, e a original é apagada ou mantida, à sua escolha); blocos, textos e mtexts são apenas deslocados pelo ponto de inserção — e só quando os dois sistemas são projetados, nunca quando um dos lados é WGS-84.

Este formulário de lote é uma exceção declarada à regra de fidelidade ao formulário antigo: o fluxo foi renumerado em 1 Entrada → 2 Opções → 3 Saída, os dois grupos de rádios de operação viraram um seletor único, o aviso sobre o separador decimal foi substituído pela normalização automática, e a lista do Localizador virou uma grade com coluna de rótulo. A mudança foi aprovada especificamente para este formulário.

Fluxo de trabalho

Converter uma lista

1. Rode CAPCAD_BATCH_GEO_CONVERT. O formulário abre com o sistema de coordenadas do desenho já selecionado (em fundo verde-claro, indicando que veio do desenho e não de um palpite) e com o eixo nomeado, se houver.
2. Cole as coordenadas na caixa 1 (ou clique Colar, 2) — ou colha do desenho com os botões 4 a 7. Exemplos (8) enche a caixa com um exemplo de cada formato.
3. Confira a Operação (9) e o Sistema de coord. (10). Ajuste o Formato (11) se as suas linhas vierem em long-lat, e o Separador (12) se a saída precisar de ;, tabulação ou espaço.
4. Clique Converter (15). A saída aparece na caixa 17 e o contador ao lado do botão diz n of m converted.
5. Copiar (16) leva tudo para a área de transferência. Para levar ao desenho, escolha o tipo em 18 e clique Exportar (21).

Reprojetar entidades

1. Rode CAPCAD_GEO_CONVERT_ENTITY.
2. Escolha Entrada (35) e Saída (36). Os dois têm de ser diferentes e nenhum pode ficar em branco, senão o comando avisa e não faz nada.
3. Decida se as entidades originais são apagadas (37) ou mantidas (38).
4. Clique Selecionar entidades (42), selecione no desenho e confirme. A linha de comando informa quantas entidades foram convertidas e quantas falharam.

O formulário de lote

Os números são únicos nesta página: 1 a 23 na aba Conversão, 24 a 34 na aba Localizador, 35 a 42 no formulário de entidades.

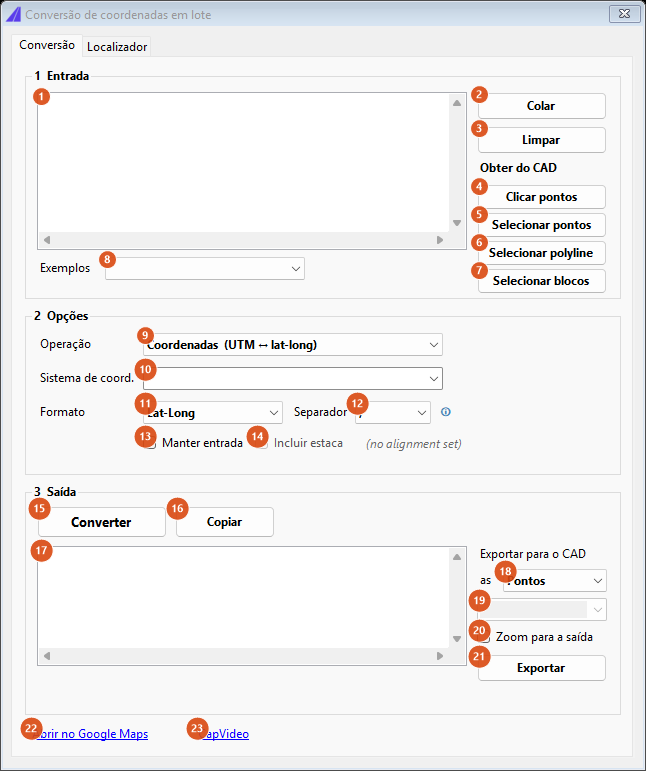

Aba 1, recém-aberta: operação Coordenadas, formato Lat-Long, separador vírgula.

Aba 1: Conversão. Quadro 1 Entrada

Aba 1: Conversão. Quadro 2 Opções

Aba 1: Conversão. Quadro 3 Saída

Aba 1: Conversão. Rodapé

Aba 2: Localizador

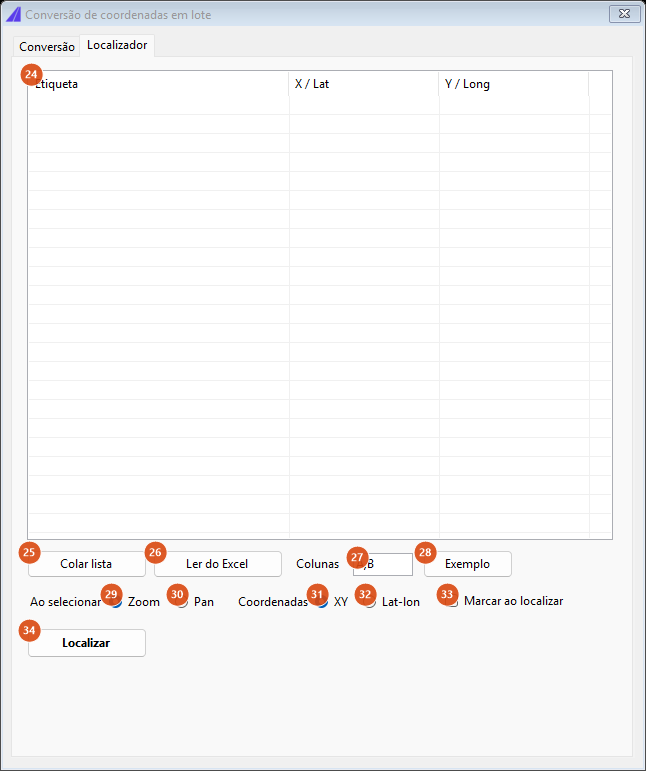

Aba 2, vazia. As colunas são Etiqueta, X / Lat e Y / Long.

Importante: nenhum dos CADs implementa hoje o "ir até" — ver Notas.

O formulário de entidades

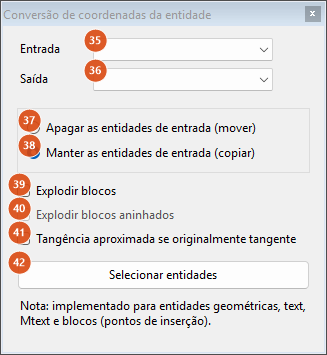

CAPCAD_GEO_CONVERT_ENTITY no perfil do Brasil: as duas listas trazem o catálogo BR.

Sob o botão, o formulário traz a nota "Nota: implementado para entidades geométricas, text, Mtext e blocos (pontos de inserção)."

Como as opções se combinam

O que a normalização da entrada faz com cada linha

Todas as linhas abaixo foram passadas pelo normalizador real do lote. A coluna do meio é o texto depois de normalizado; a última, o par lido.

A regra: se a linha tem tabulação ou ponto e vírgula, esse é o separador e as vírgulas são decimais; se sobra um espaço entre os números, idem (e uma vírgula colada ao espaço é descartada); só quando a vírgula é a única candidata a separador ela é tratada como tal, e ainda assim apenas quando sobram exatamente dois campos. A última linha da tabela é o caso que a regra não resolve: quatro campos separados por vírgula, com vírgula decimal, viram um número só.

Note a diferença para a caixa de CAPCAD_GEO_POINT_IDENTIFY, que não aceita espaço nem ponto e vírgula: aqui a normalização é mais tolerante de propósito, porque a matéria-prima vem de planilha.

Como o Localizador lê cada linha

Lembrado entre sessões

Nenhum dos dois formulários guarda opções entre sessões. O que é reaproveitado a cada abertura vem do desenho: o sistema de coordenadas resolvido pela cadeia de aquisição (ver Coordenadas e sistema de coordenadas) e o eixo ativo.

Notas

• Só a operação Coordenadas funciona. Endereços → coordenadas e Coordenadas → endereços dependem de um serviço de geocodificação que não está ligado a este formulário: cada linha volta com !! Busca de endereços indisponível. ou !! Busca reversa indisponível.. Estacas → coordenadas devolve !! Stations→coordinates needs an alignment. em toda linha, mesmo com eixo definido. Para converter um endereço em coordenada, use o painel Endereço de CAPCAD_GEO_POINT_IDENTIFY, que está ligado ao serviço.
• A exportação para o CAD sempre desenha pontos. A comparação que escolheria a polyline procura o texto Polyline, mas a lista mostra Polilinha: no formulário em português a opção nunca é reconhecida. Blocos também cai em pontos, e a caixa do nome do bloco (19) nunca é preenchida nem lida.
• Nenhum CAD implementa hoje o "ir até" do Localizador. Selecionar uma linha (ou clicar Localizar) insere o marcador, se 33 estiver marcado, e mostra a mensagem "Ir para x, y — este CAD ainda não faz zoom pelo programa.". As opções Zoom / Pan ficam sem efeito prático até que isso mude.
• Incluir estaca e Zoom para a saída ainda não têm efeito. A opção da estaca é montada e passada ao motor, que não a usa; a caixa de zoom não é lida pela exportação. Para a estaca de um ponto, use a caixa Km Eixo de CAPCAD_GEO_POINT_IDENTIFY.
• O link CapVideo não tem ação. É um rótulo de link sem destino ligado.
• O aviso do ⓘ e o rótulo do eixo estão em inglês no formulário em português, assim como o contador n of m converted e as mensagens de erro de Estacas → coordenadas.
• CAPCAD_GEO_CONVERT_ENTITY só move blocos e textos entre sistemas projetados. Se a entrada ou a saída for WGS-84, os pontos de inserção são simplesmente ignorados na seleção — as curvas convertem, os blocos ficam onde estão. É o comportamento herdado, mantido de propósito.
• Três caixas do formulário de entidades não fazem nada (39, 40 e 41). Estão ali por fidelidade ao formulário original, onde também nunca foram lidas.
• Escolher o mesmo sistema nos dois lados não é um jeito de "não converter". O comando recusa com a mensagem de dados de entrada inválidos e não seleciona nada.
• CAPCAD_BATCH_GEO_CONVERT existe só no AutoCAD. Nos demais CADs o nome está registrado, mas o ARES mostra o aviso de recurso em preparação e os outros três não o registram.
