| Comando | CAPCAD_MARKING_AREA_LINEAR |
| Atalho | ZL |
| Ribbon | Aba CapCad › painel Sinalização Horizontal › botão dividido Zebrados › Zebrado Linear |
| Categoria | Horizontal: Especiais (Brasil) |
| Formulário | LinearForm (não modal: o desenho continua ativo enquanto ele está aberto) |
| Hosts | AutoCAD, ARES Commander |
| Também aberto por | CAPCAD_MARKING_AREA_ASSISTANT (uma entidade selecionada, resposta Linear); as ferramentas de Aeroporto (sinalização de taxiway) |
Uma faixa zebrada de largura constante, desenhada só a partir da linha central. O CAD dá OFFSET e ARRAY; os zebrados ainda precisam ser desenhados, espelhados e cortados um a um. Esta ferramenta desenha a faixa inteira a partir de uma linha.
- Uma linha, duas bordas. Selecione a linha central (ou dois pontos) e dê a largura: as duas bordas saem por offset e os V são estaqueados ao longo do caminho.
- Quatro padrões. Merge, diverge, lado externo e lado interno, escolhidos por figuras.
- Prévia ao vivo. Espaçamento, espessuras, ângulo, gap e início redesenham a faixa na hora.
- Predefinições de norma. CONTRAN branco e amarelo, CET-SP, TSRGD do Reino Unido, FHWA dos EUA e as caixas coloridas (azul, verde, vermelha, preta) ajustam valores e layers juntos.
- Tachas e balizadores. Blocos de tacha nos pés das franjas ou balizadores ao longo do caminho, com a visibilidade que você escolher.
- Layers sob controle. Layers interna e externa escolhidas no formulário, com o sufixo da ação (implantar, manter, remover, revitalizar).
O que faz
O Zebrado Linear desenha um zebrado linear: uma faixa de franjas em V (chevrons) de largura constante ao longo de uma linha central que você seleciona. As duas bordas da faixa são a linha central em offset de metade da Largura inicial para cada lado; os V são estaqueados ao longo da linha central a cada (Distância interna + Espessura internas) × √2 e desenhados com a Espessura internas; as bordas recebem a largura da Canalização. Quatro padrões mudam a abertura do V: Merge e Diverge (brancos, fluxos no mesmo sentido) e lado externo e lado interno (amarelos, fluxos opostos).
Tudo é prévia ao vivo: cada alteração no formulário apaga o resultado anterior e o redesenha. Aceitar mantém o resultado e libera o formulário para o próximo caminho.
Fluxo de trabalho
- Execute
CAPCAD_MARKING_AREA_LINEAR(ou digiteZL). O formulário abre ao lado do desenho. - Escolha Caminho (2) ou 2 pontos (3) e clique em Selecionar caminho… (1). A faixa aparece na hora com a largura padrão de 2 m.
- Ajuste Largura inicial e Largura final (10, 11; precisam ser iguais), escolha um padrão (4 a 7) e o Ângulo interno (8).
- Ajuste Distância interna (21), Espessura internas (23), Canalização (25), Gap entre linhas (27) e Iniciar em (28), ou carregue uma Predefinição (18).
- Escolha as layers (24, 26) e a Ação (29).
- Escolha as tachas (30 a 34).
- Clique em Aceitar (19) para manter o resultado ou Redefinir (20) para apagá-lo.
O formulário
Os números são os mesmos em todas as imagens desta página.

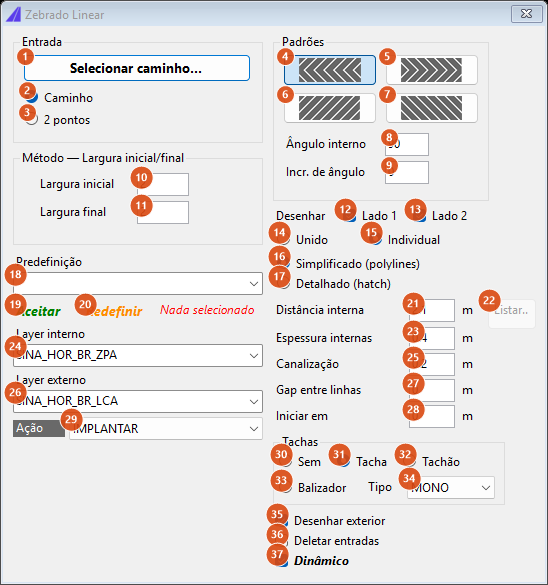

Estado inicial: Caminho, Merge, larguras 2 / 2, Individual, Simplificado, Tacha MONO, Desenhar exterior, Dinâmico.
Entrada e método (esquerda)
| # | Controle | O que faz |
|---|---|---|
| 1 | Selecionar caminho… | Esconde o formulário e seleciona a linha central (prompt Select CENTERLINE) ou, no modo 2 pontos, dois pontos (Ponto 1, bordo ESQUERDO, Ponto 2, bordo DIREITO) ligados por uma reta. Uma curva fechada é recusada (Caminho não pode ser fechado.), assim como um caminho com mais de 2000 unidades. |
| 2 | Caminho | A entidade selecionada (linha, polyline ou arco) é a linha central. |
| 3 | 2 pontos | A linha central é a reta entre os dois pontos clicados. |
| 10 | Largura inicial (m) | Largura da faixa: as duas bordas são a linha central em offset de metade desse valor para cada lado. |
| 11 | Largura final (m) | Precisa ser igual à Largura inicial; um valor diferente interrompe a prévia com Largura inicial ≠ final ainda não suportado (offset variável). (faixas afuniladas não estão disponíveis). |
| 18 | Predefinição | Carrega um conjunto de valores e redesenha; veja a tabela abaixo. As entradas marcadas como não implementadas mostram um diálogo e não mudam nada. |
| 19 | Aceitar (verde) | Mantém a prévia como entidades comuns e esquece o caminho. Status: Aceito. Selecione novo caminho. |
| 20 | Redefinir (laranja) | Apaga a prévia. |
| linha de status | Nada selecionado em vermelho até haver um caminho; Selection ok em azul; em seguida a contagem de franjas a cada redesenho. | |
| 24 | Layer interno | Layer dos zebrados e das tachas: SINA_HOR_BR_ZPA ou SINA_HOR_AM_ZPA, ou qualquer nome que você digitar. |
| 26 | Layer externo | Layer das duas bordas: SINA_HOR_BR_LCA ou SINA_HOR_AM_LCA, ou qualquer nome que você digitar. |
| 29 | Ação | IMPLANTAR desenha nas layers como digitadas; MANTER, REMOVER e REVITALIZAR acrescentam o sufixo _MAN, _REM ou _REV às duas. |
Padrões (alto, à direita)
| # | Controle | O que faz |
|---|---|---|
| 4 | Merge | Padrão branco: o V fecha contra o sentido do caminho (padrão). |
| 5 | Diverge | Padrão branco: o V abre para o outro lado. |
| 6 | Lado externo (off side) | Padrão amarelo. No modo Simplificado não desenha nada com o ângulo padrão (os dois raios caem na mesma borda); use-o com Detalhado (hatch). |
| 7 | Lado interno (near side) | Padrão amarelo: o V aponta ao longo do caminho. |
| 8 | Ângulo interno | Abertura do V em graus: cada raio sai do caminho com metade desse ângulo (90 dá raios a 45°). |
| 9 | Incr. de ângulo | Não tem efeito no desenho (mantido no formulário, não é usado pelo motor). |
| 12 | Lado 1 | Só no modo Detalhado: desenha as franjas da primeira borda. |
| 13 | Lado 2 | Só no modo Detalhado: desenha as franjas da segunda borda. No modo Simplificado os dois lados são sempre desenhados como um V só. |
| 14 | Unido | Desabilita Lado 1 e Lado 2; não muda o desenho. |
| 15 | Individual | Habilita Lado 1 e Lado 2 (padrão). |
| 16 | Simplificado (polylines) | Cada V é uma polyline com a Espessura internas; as bordas são polylines com a largura da Canalização (padrão). |
| 17 | Detalhado (hatch) | Cada meio V é um contorno fechado preenchido com hatch sólido ao ser desenhado; as bordas viram faixas fechadas preenchidas. Selecionado automaticamente por uma predefinição com gap. |
Parâmetros (direita)
| # | Controle | O que faz |
|---|---|---|
| 21 | Distância interna (m) | Vão livre entre zebrados. Ao longo do caminho os V ficam (Distância interna + Espessura internas) × √2 afastados: os padrões dão 3,54. |
| 22 | Listar… | Desabilitado (uma lista de espaçamentos ainda não está disponível). |
| 23 | Espessura internas (m) | Espessura das franjas do zebrado. |
| 25 | Canalização (m) | Largura das duas bordas. |
| 27 | Gap entre linhas (m) | Folga mantida entre as pontas das franjas e as bordas. |
| 28 | Iniciar em (m) | Distância ao longo do caminho antes do primeiro V. Com 0 o primeiro V fica no início do caminho. |
Tachas
| # | Controle | O que faz |
|---|---|---|
| 30 | Sem | Nenhum bloco. |
| 31 | Tacha | Insere o bloco TACHA em cada borda, entre os pés das franjas (o primeiro e o último trecho são pulados), na layer interna (padrão). |
| 32 | Tachão | O mesmo com o bloco TACHAO. |
| 33 | Balizador | Insere o bloco BALIZA ao longo do caminho, um entre cada dois V, na layer interna. Sem tachas nas bordas. |
| 34 | Tipo | Estado de visibilidade do bloco de tacha: MONO, BI, MONO_PLOTAVEL, BI_PLOTAVEL, GENERICA_VAZADO, GENERICA_PREENCHIDO. SEM não desenha tachas. |
Opções (baixo, à direita)
| # | Controle | O que faz |
|---|---|---|
| 35 | Desenhar exterior | Modo Simplificado: desenha também as duas bordas como linhas de canalização na layer externa (padrão). No modo Detalhado as faixas das bordas são sempre desenhadas. |
| 36 | Deletar entradas | Apaga do desenho a linha central selecionada logo após a seleção (só no modo Caminho). |
| 37 | Dinâmico | Prévia ao vivo ligada. Desligado, nada é redesenhado até ser ligado de novo. |
Predefinições
Toda predefinição primeiro põe o Ângulo interno em 90 e depois os seus valores. Distância / interna / externa em metros; um gap maior que 0 muda para Detalhado.
| Predefinição | Distância | Interna | Externa | Gap | Tachas | Layers | Padrão |
|---|---|---|---|---|---|---|---|
| CONTRAN <=70km/h-AMARELO | 1,1 | 0,4 | 0,2 | 0 | Tacha | AM_ZPA / AM_LCA | Lado interno |
| CONTRAN >70km/h-AMARELO | 2,1 | 0,4 | 0,2 | 0 | Tacha | AM_ZPA / AM_LCA | Lado interno |
| CONTRAN <=70km/h-BRANCO | 1,1 | 0,4 | 0,2 | 0 | Tacha | BR_ZPA / BR_LCA | Merge |
| CONTRAN >70km/h-BRANCO | 2,1 | 0,4 | 0,2 | 0 | Tacha | BR_ZPA / BR_LCA | Merge |
| CONTRAN-TRANSVERSAIS | 1,4 | 0,2 | 0,4 | 0 | Sem | BR_ZPA / BR_LCA | ângulo 180 |
| CET-SP | 1,1 | 0,4 | 0,2 | 0 | Tacha | BR_ZPA / BR_LCA | |
| UK-TSRGD | 1,4 | 1 | 0,2 | 0,2 | Tacha | CAPCAD_AREA_MARKINGS_INTERNAL / _EXTERNAL | |
| USA-FHWA | inalterada | 0,3 | 0,15 | 0 | Sem | inalteradas | |
| BLUEBOX, GREENBOX, REDBOX, BLACKBOX | 3 | 1 | 0,2 | 1 | Balizador | SINA_HOR_AZ / VD / VM / PR (as duas) |
CET-SP-URBANO, CET-SP-CICLOVIA e CICLOVIA-GENÉRICO mostram Preset not found; EUROPE-GENERAL-HIGHWAY mostra Em desenvolvimento. Os nomes SINA_HOR_* são resolvidos pelo catálogo de layers ativo. As regras do perfil de país ativo vêm depois das embutidas (para o Brasil: DER-MG, CET (90 graus int.)).
Como as opções se combinam
Todas as figuras foram produzidas rodando o motor do próprio comando sobre a mesma linha central de exemplo (em cinza, seta no fim), largura 3. As linhas tracejadas são as duas bordas antes do desenho. Padrões brancos em preto, padrões amarelos em âmbar.
Merge, padrões: distância interna 2,1, espessura 0,4, canalização 0,2, ângulo 90.
Diverge: o V abre para o outro lado.
Lado interno (amarelo): o V aponta ao longo do caminho.
Lado externo no modo Detalhado: franjas simples cruzando a faixa. No modo Simplificado este padrão não desenha nada com o ângulo padrão.
Merge em Detalhado (hatch): cada meio V é um contorno fechado preenchido, e as bordas são faixas preenchidas.
Detalhado com Lado 2 desligado: só as franjas da primeira borda são desenhadas.
Gap entre linhas 0,4 (Detalhado): as franjas param antes das bordas.
Iniciar em 4: o primeiro V cai 4 unidades adentro do caminho.
Ângulo interno 60: raios a 30° do caminho, um V mais fechado.
Distância interna 1,1: os V ficam (1,1 + 0,4) × √2 = 2,12 afastados.
Desenhar exterior desligado: sem linhas de borda.
Tacha: uma tacha (azul) por trecho entre pés de franja em cada borda, trechos das pontas pulados.
Balizador: um bloco (verde) sobre o caminho entre cada dois V.
Mensagens que você pode ver
A linha de status abaixo dos botões mostra o resultado de cada ação (azul = ok, vermelho = problema).
| Mensagem | Quando | O que fazer |
|---|---|---|
Nada selecionado |
Ainda não há caminho, ou a seleção foi cancelada. | Clique em Selecionar caminho… (1). |
Selection ok |
Um caminho foi selecionado. | Nada. |
Caminho não pode ser fechado. |
A curva selecionada é fechada. | Selecione uma curva aberta. |
Extensão acima do limite (2000). |
O caminho tem mais de 2000 unidades de desenho. | Divida-o antes. |
Largura inicial ≠ final ainda não suportado (offset variável). |
As larguras inicial e final são diferentes. | Digite o mesmo valor nas duas. |
Offset falhou para a largura dada. |
A linha central não pode ser deslocada em metade da largura (um arco apertado demais para isso). | Reduza a largura ou corrija a curva. |
N franja(s). |
A cada redesenho: quantas franjas foram desenhadas (vermelho quando 0). | Com 0, confira o padrão, o ângulo e as espessuras. |
Não foi possível gerar. |
O motor não conseguiu usar o caminho. | Selecione uma curva válida. |
Preview failed: … |
Erro inesperado ao desenhar. | Confira os valores; se persistir, informe o texto. |
Preset not found (diálogo) |
Uma das três predefinições CET / ciclovia foi escolhida. | Escolha outra predefinição. |
Em desenvolvimento. (diálogo) |
EUROPE-GENERAL-HIGHWAY foi escolhida. | Escolha outra predefinição. |
Aceito. Selecione novo caminho. |
Depois de Aceitar. | Selecione o próximo caminho. |
Lembrado entre sessões
Nada. O formulário abre sempre com os padrões (Caminho, Merge, larguras 2 / 2, ângulo 90, distância 2,1, espessuras 0,4 / 0,2, gap 0, início 0, layers brancas, IMPLANTAR, tacha MONO, Desenhar exterior, Dinâmico).
Notas
- A ferramenta de dois fluxos (
marking-area-2-flows) preenche a cunha entre duas linhas convergentes; esta preenche uma faixa de largura constante ao longo de uma linha. As franjas de um lado só são desenhadas pelo Zebrado 1 lado. - Fechar o formulário mantém a última prévia no desenho.
- Listar… (22) está desabilitado, Incr. de ângulo (9) não tem efeito e Unido / Individual (14, 15) só desabilitam as caixas de lado; ficam por continuidade com a versão anterior.
- O padrão não muda as layers: escolha você mesmo as layers amarelas (24, 26), ou carregue uma predefinição amarela.
- Os textos de status aparecem como estão escritos no programa: alguns deles ficam em inglês no formulário em português.
