Consolidado — proibição de ultrapassagem

O que faz

Os comandos de visibilidade desenham, para cada sentido, os trechos em que a ultrapassagem é proibida — um conjunto de curvas em layers próprios, geralmente com muita sobreposição entre a análise em planta e a análise no perfil. O Consolidado é o passo seguinte: pega essas curvas, projeta cada uma no eixo (o começo e o fim de cada curva viram uma estaca inicial e uma final) e resolve a álgebra dos intervalos resultante.

Da união desses intervalos sai a proibição consolidada — um trecho por região contínua —, desenhada de volta sobre o eixo e gravada nas propriedades do eixo. Com a proibição consolidada dos dois sentidos em mãos, o comando deriva a sinalização:

• LFO-2 — o complemento: onde ninguém está proibido, a linha é seccionada (ultrapassagem permitida nos dois sentidos);
• LFO-3 — a sobreposição: onde os dois sentidos estão proibidos, linha dupla contínua;
• LFO-4 — a diferença: onde só um sentido está proibido, contínua de um lado e seccionada do outro.

A aba Util expõe as mesmas operações de intervalo cruas, sobre curvas que você seleciona, e a aba Relatórios dá as extensões em Excel.

O que é o eixo aqui. Diferentemente do resto do CapCad, este comando pede a curva do eixo no desenho a cada operação, em vez de usar o eixo do projeto. Escolha sempre a mesma entidade, ou os intervalos de estaca não vão bater entre uma rodada e outra.

Fluxo de trabalho

1. Rode as análises de visibilidade nos dois sentidos — veja Visibilidade de ultrapassagem. Elas deixam as proibições nos layers ALIGNMENT_CRES_VISIBILITY_*, ALIGNMENT_DECR_VISIBILITY_*, PROFILE_VISI_RESTR_CRES e PROFILE_VISI_RESTR_DECR.
2. Execute CAPCAD_MARKING_AXIS.
3. Na aba Consolidar, deixe Coletar dos layers das análises (11) marcada, escolha os sentidos (14, 15, 16) e a distância mínima (17, 18).
4. Clique em Consolidar proibições de ultrapassagem (22). O formulário se esconde e o comando pede o eixo. Ao final, a linha de estado diz quantos trechos saíram em cada sentido.
5. Confira no desenho. O painel Controle layers liga e desliga os layers das análises e do consolidado sem sair do formulário.
6. Na aba Sinalizar, escolha o que gerar e clique em Sinalizar final (36). O comando pede o eixo de novo.
7. Se quiser as extensões numa planilha, use a aba Relatórios.

O formulário

Os números abaixo são os mesmos em todas as capturas desta página. O painel Controle layers (1 a 10) e o botão Fechar (23) ficam visíveis em todas as abas.

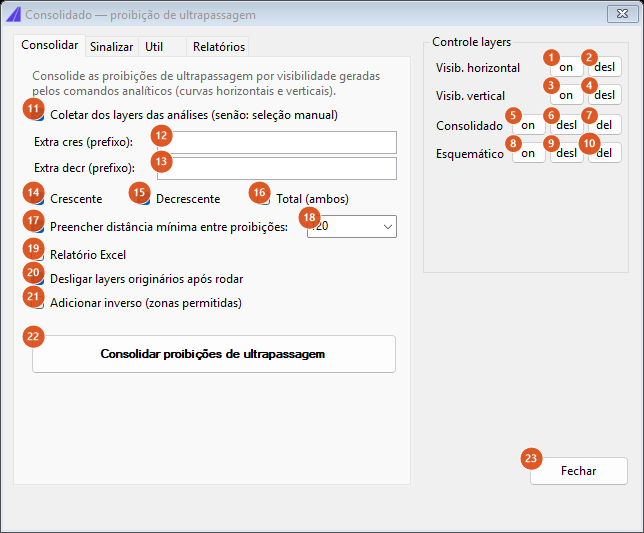

Aba "Consolidar": funde as proibições das análises num conjunto por sentido.

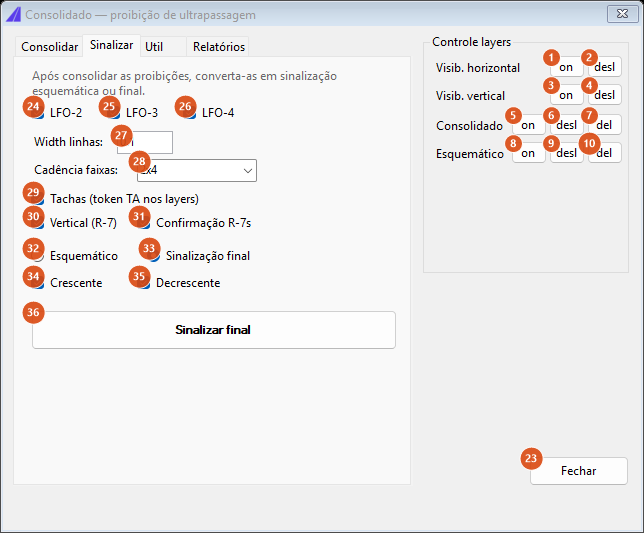

Aba "Sinalizar": converte o consolidado em esquema colorido ou na sinalização definitiva.

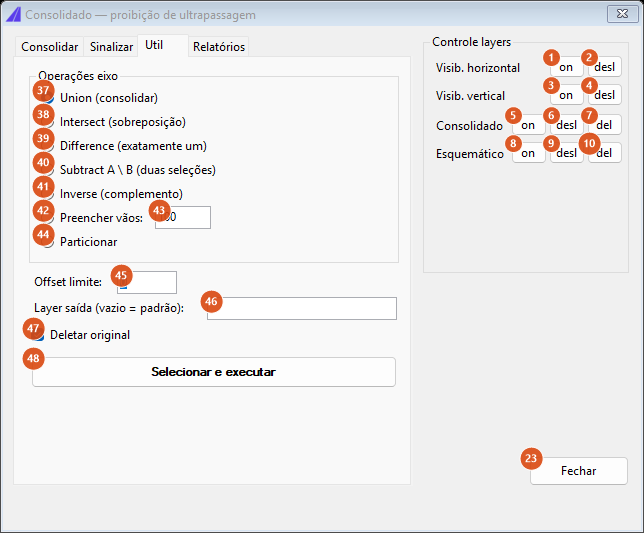

Aba "Util": as operações de intervalo aplicadas a uma seleção qualquer.

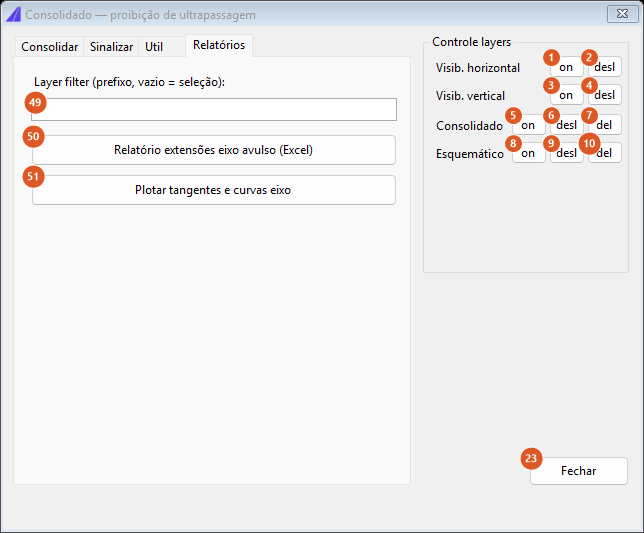

Aba "Relatórios": extensões em Excel e plotagem das tangentes e curvas do eixo.

Consolidar

Ao final, os trechos consolidados são gravados como propriedades do próprio eixo — capcad.eixo.proibe.cres.consolidado, …decr… e …both… — de modo que outros comandos possam lê-los sem depender do desenho.

Sinalizar

Esta aba lê de volta o que a aba anterior desenhou (PROIBE_CONSOLIDADO_CRES e PROIBE_CONSOLIDADO_DECR). Sem eles, avisa "Consolidado não encontrado — rode Consolidar primeiro."

As definições que o motor recebe são fixas, montadas a partir da cadência (28), da espessura (27) e das tachas (29):

Cada zona LFO-4 recebe uma placa R-7, numa das pontas; as zonas LFO-3 herdam as placas das LFO-4 vizinhas, e uma LFO-3 que não encoste na extremidade de nenhuma zona LFO-4 crescente ganha o seu próprio par, uma em cada ponta.

Util

Aplica uma operação de intervalo a curvas que você seleciona, com o eixo que você escolher. Não tem relação com visibilidade: serve para qualquer conjunto de trechos ao longo de um alinhamento.

Relatórios

Controle layers

Ligam, desligam e apagam famílias inteiras de layers por prefixo, sem sair do formulário.

del apaga as entidades desses layers no model space, sem confirmação.

Como as operações se combinam

As figuras abaixo foram produzidas rodando o próprio motor do comando sobre um eixo reto de 3.000 unidades. As barras são os trechos, na estaca em que caem; a escala embaixo é a extensão ao longo do eixo.

Consolidar

Quatro proibições no sentido crescente e três no decrescente entram; saem três conjuntos. CONSOLIDADO_CRES e CONSOLIDADO_DECR são a união dentro de cada sentido; CONSOLIDADO_TOTAL é a união dos dois — repare que ele funde 200–700 com 400–1000 num trecho só, de 200 a 1500.

Preencher distância mínima

O mesmo conjunto crescente, sem e com o preenchimento de 120: o vão de 60 unidades entre 1500 e 1560 desaparece e os dois trechos viram um, de 900 a 1640. O vão de 760 entre 1640 e 2400 permanece.

LFO-2, LFO-3 e LFO-4

A partir dos dois consolidados: LFO-2 são os trechos livres nos dois sentidos; LFO-3 é onde os dois se sobrepõem; LFO-4 crescente é o que é proibido só no crescente, e LFO-4 decrescente o simétrico. As quatro faixas somadas cobrem o eixo inteiro, sem falha e sem sobra.

As operações da aba Util

Uma seleção com os dois conjuntos junta, e o que cada operação devolve. Repare em duas diferenças fáceis de confundir: Preencher vãos devolve só os vãos, não o conjunto fundido; e Particionar não muda a cobertura, apenas corta os trechos nas extremidades uns dos outros — 900–1500 vira 900–1200 e 1200–1500.

Lembrado entre sessões

Nada. Este formulário não guarda as suas escolhas: cada execução começa com os valores padrão — coletar dos layers ligado, crescente e decrescente marcados, preenchimento de 120, cadência 2x4, espessura 0,1, sinalização final.

Notas

• A projeção usa só as pontas de cada curva. O primeiro e o último vértice de cada entidade são projetados no eixo; o que a curva faz entre eles não conta. Uma curva de análise que dê a volta e retorne será lida como o intervalo inteiro entre as suas pontas.
• Uma curva que não projeta é descartada em silêncio, assim como uma que colapse num ponto. Se o resultado vier menor do que o esperado, confira se as curvas de entrada estão perto do eixo escolhido, ou use o Offset limite (45) para tornar a rejeição explícita.
• O comando pede o eixo a cada operação. Consolidar, Sinalizar, Util e os dois relatórios pedem a curva de referência de novo. Escolher entidades diferentes entre uma rodada e outra desloca as estacas.
• Rodar Consolidar duas vezes acumula desenho. Os trechos anteriores nos layers PROIBE_CONSOLIDADO_* não são apagados. Use del (7) no painel de layers antes de refazer.
• Consolidar grava no eixo; Sinalizar não. A sinalização final lê o desenho, não as propriedades gravadas.
• A cadência recomendada por critério ainda não está disponível. A cadência é a que você digitar em 28.
• Algumas legendas da aba Util estão em inglês — Union, Intersect, Difference, Subtract, Inverse — e o rótulo Width linhas na aba Sinalizar mistura as duas línguas; estão assim no formulário de hoje.
• Para as análises que alimentam este comando, veja Visibilidade de ultrapassagem e inclinações críticas. Para a classificação das curvas e as placas de advertência, veja Curvas Utilidades.
