Corrige Vertical

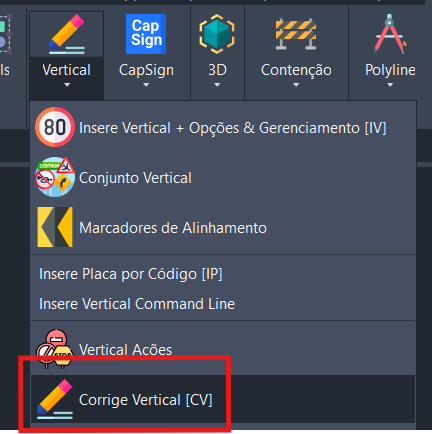

O comando no botão dividido Vertical do painel Sinalização Vertical.

O que faz

Uma placa do CapCad não é só um bloco: ela carrega os próprios dados de projeto em atributos — estaca/km, X/Y, Este/Norte, latitude/longitude, nome do eixo, código, dimensões, área, ação — e o seu layer diz qual é a sua ação (implantar, manter, remover, substituir). Esses dados são calculados no momento da inserção, contra o eixo e o sistema de coordenadas de então.

Quando alguma coisa muda depois — o eixo é redesenhado ou reimportado, o sistema de coordenadas do projeto é definido, uma placa é arrastada para o lugar certo, o paradigma de projeto passa a exigir outra grafia de estaca — todos esses atributos ficam mentindo. CAPCAD_SIGNS_FIX é o comando que os recalcula. Ele varre uma seleção (ou o desenho inteiro), separa o que é placa, e para cada placa:

1. Decide se ela está no escopo, pela ação lida do layer ou do atributo, conforme as caixas Aplicar em placas em situação.
2. Encontra o suporte da placa por uma escada de cinco tentativas geométricas (ponto de inserção com tolerância de 1 unidade, cerca sobre a geometria do bloco, salto por linha de chamada, cerca ampliada e, por fim, o caminho do conjunto). Não achando, a placa é órfã.
3. Escolhe o ponto de medição: o ponto do suporte (já corrigido pelo parâmetro Position3 e girado pela rotação do poste), deslocado ao longo do poste quando ele é braço projetado. Sem suporte, o ponto da própria placa — mas só se você tiver marcado Usar o ponto de inserção da placa (15); senão a placa é deixada intacta.
4. Reescreve as coordenadas: PLACA_X, PLACA_Y, PLACA_ESTE, PLACA_NORTE, PLACA_LAT, PLACA_LON, LATITUDE, LONGITUDE, PLACA_LAT_LON e PLACA_EIXO.
5. Reescreve a estaca: PLACA_KM, PLACA_EST e KM, estaqueando o ponto no eixo do projeto.
6. Reescreve dimensões e área: PLACA_DIM, PLACA_DIM_AREA e PLACA_AREA.
7. Reescreve o código e o layer: PLACA_COD a partir do nome do bloco, e o layer da placa (e opcionalmente do suporte) a partir da ação.

A varredura de placas inteira acontece numa única transação, gravada de uma vez só no fim.

O que o comando não faz

• Não move, não gira e não redimensiona nada. Ele só escreve atributos e troca layers. A escala das placas já inseridas é um botão à parte, em Ferramentas ▸ Escala ▸ Ajusta escala (42); a rotação em relação ao eixo é decidida na inserção e no comando de encaixe placa-suporte, não aqui.
• Não atualiza a placa depois de uma mudança de estilo. O comando escreve valores em atributos que já existem no bloco: uma tag ausente é simplesmente ignorada. Trocar o estilo do projeto muda a definição gráfica da placa e o conjunto de atributos que ela deve ter — isso é trabalho do Estilos Explorer (CAPCAD_PARADIGM, botão Atualizar DWG, que roda a migração de estilo do desenho). Depois de migrar o estilo é que se roda o Corrige Vertical, para preencher os atributos novos — inclusive marcando as opções de área, se as dimensões vieram vazias.
• Não inventa estaca sem eixo. Sem eixo carregado no projeto, o bloco de km é pulado (em vez de carimbar "km 0+000" por cima de valores reais) e o comando avisa na linha de comando.
• Não inventa lat/lon sem sistema de coordenadas. Sem sistema de coordenadas definido no projeto, os quatro atributos geográficos ficam como estavam, e o comando avisa.

Os dois rótulos de estado

No pé da aba Corrigir há dois rótulos que leem o projeto no momento em que o formulário abre (e a cada vez que o comando é chamado de novo): Eixo: e Sistema de coordenadas:. Vermelho = não definido; verde-escuro = o nome do eixo e o sistema encontrados. Eles são o diagnóstico rápido de por que a estaca ou a lat/lon não vão ser corrigidas. Terminada a execução, o rótulo do sistema de coordenadas é substituído pelo resultado ("N corrigida(s), M órfã(s).").

A caixa Estaca (5) segue esses mesmos fatos: ela só fica habilitada — e já marcada — quando o projeto é urbano ou tem eixo. Sem eixo e sem modo urbano ela aparece desabilitada.

Fluxo de trabalho

1. Execute CAPCAD_SIGNS_FIX (ou digite CV). O formulário Vertical Tools abre ao lado do desenho, na aba Corrigir.
2. Confira os dois rótulos no pé da aba: se o eixo ou o sistema de coordenadas estiverem em vermelho, resolva isso primeiro no Gerenciador de Projeto — senão a estaca e a lat/lon não serão corrigidas.
3. Escolha o alcance: Selecionar (3) para escolher no desenho, ou Desenho todo (4) para varrer todo o espaço do modelo (o espaço do papel nunca é incluído).
4. Marque o que quer corrigir no quadro Corrigir (5 a 13), o que fazer com placas sem suporte (14 a 16), as opções de área (17 a 20) e os critérios (21 a 27).
5. Na aba opções, restrinja a varredura a determinadas situações (32 a 37), escolha a precisão das coordenadas UTM (38) e decida se as marcas (29) e os blocos comuns (30) entram na mesma passada.
6. Volte à aba Corrigir e clique em Ok (1). O formulário se esconde durante a seleção e reaparece em seguida.
7. Leia o relatório na linha de comando: quantas placas foram analisadas, quantas corrigidas, quantos atributos escritos, quantas em conjunto, quantas órfãs — e os avisos sobre eixo e sistema de coordenadas ausentes.

O formulário

Os números são os mesmos em todas as imagens desta página. O formulário tem cinco abas: Corrigir, opções, Ferramentas, Ações e Util.

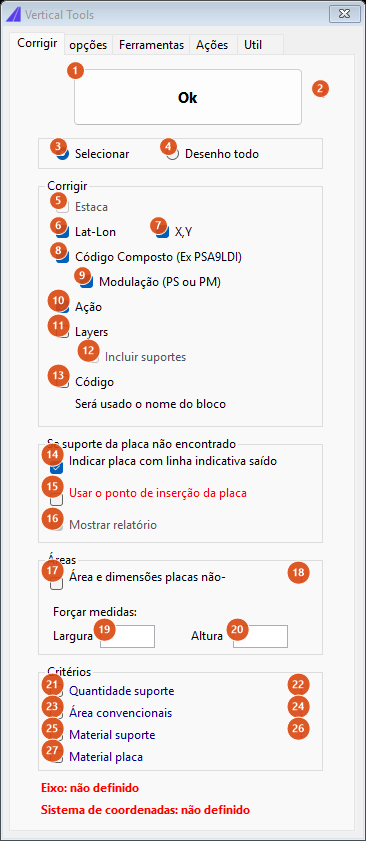

Aba "Corrigir" (1 a 27), no estado inicial. A caixa Estaca (5) aparece desabilitada porque o desenho de exemplo não tem projeto com eixo.

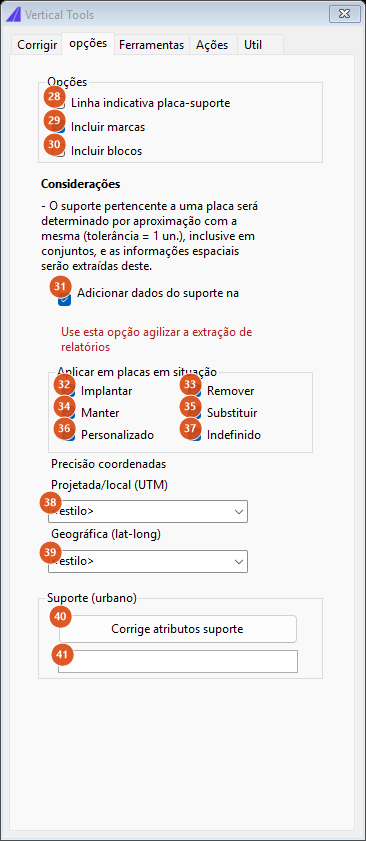

Aba "opções" (28 a 41).

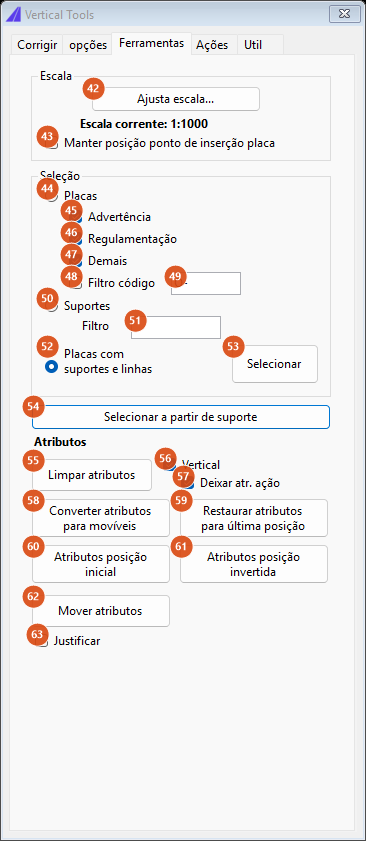

Aba "Ferramentas" (42 a 63).

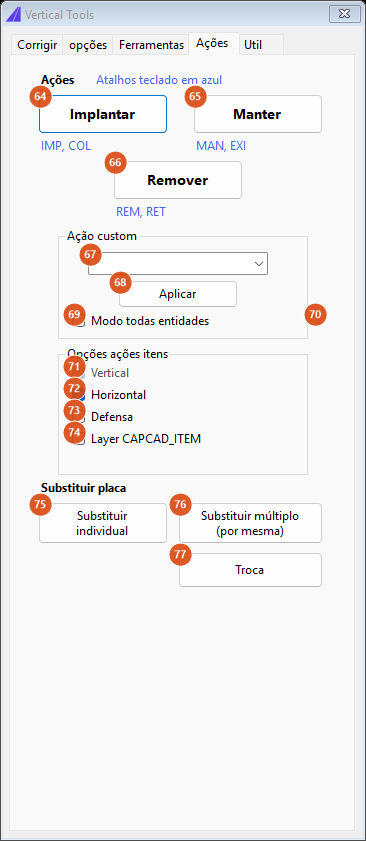

Aba "Ações" (64 a 77).

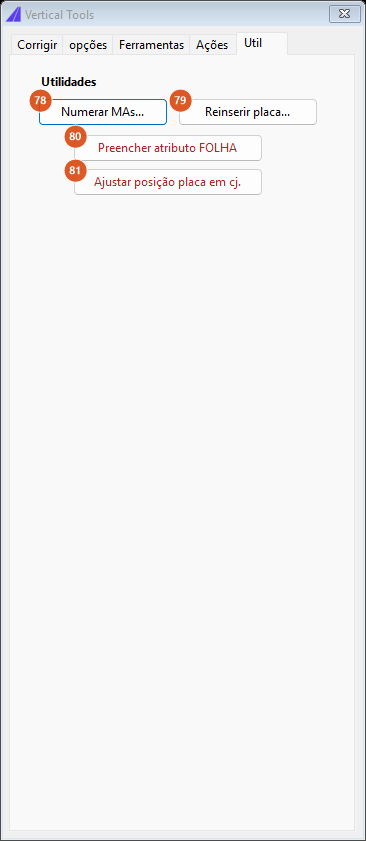

Aba "Util" (78 a 81).

Aba 1: Corrigir. Execução e alcance

Aba 1: Corrigir. Quadro Corrigir

Aba 1: Corrigir. Quadro Se suporte da placa não encontrado

Aba 1: Corrigir. Quadro Áreas

Aba 1: Corrigir. Quadro Critérios

Aba 2: opções

O bloco de texto Considerações, entre 30 e 31, é informativo e descreve a escada de pareamento: "O suporte pertencente a uma placa será determinado por aproximação com a mesma (tolerância = 1 un.), inclusive em conjuntos, e as informações espaciais serão extraídas deste."

Aba 3: Ferramentas

O rótulo Escala corrente: 1:1000 acima de 43 é texto fixo do formulário: ele não é atualizado a partir da preferência de escala do projeto. A escala realmente usada pelo botão 42 é a da preferência.

Aba 4: Ações

Os três botões grandes aplicam a ação a uma seleção; os apelidos em azul (IMP, COL / MAN, EXI / REM, RET) são as grafias que o CapCad reconhece nos layers e atributos, e o rótulo Atalhos teclado em azul lembra que essas ações também têm atalhos de teclado.

Aba 5: Util

Como as opções se combinam

As tabelas abaixo saíram do próprio motor do comando, rodado fora do CAD sobre uma placa de exemplo: ponto medido E 612345,678 / N 7654321,987, latitude −19,5, longitude −43,25, estaca 12345,60 m, bloco de 0,90 × 0,90, cultura Brasil, separador decimal vírgula.

Coordenadas

Pontos a reter:

• E= e N= nunca recebem tag e sempre usam o formato do estilo — a precisão escolhida em 38 só alcança X= / Y=.
• PLACA_EIXO é sempre escrito, e sempre com o prefixo Eixo:. O nome é o do sub-eixo em que a placa caiu; não caindo em nenhum, é o nome do eixo do projeto — ou um simples - no paradigma der.mg.
• Sem sistema de coordenadas, as cinco linhas geográficas simplesmente não são escritas: os valores antigos permanecem.
• Uma coordenada geográfica fora de faixa (|valor| > 181) vira ? no lugar do número.

Estaca / km

O paradigma BR-Legal 2 troca a grafia inteira: em vez da estaca, escreve o quilômetro com duas casas nas três tags. Ele também estaqueia sem limite de afastamento — uma placa a mais de 200 m do eixo ainda recebe um km, o que nos demais paradigmas não acontece.

Dimensões e área

A última linha é a regra que mais confunde: cada tipo de placa responde à sua própria caixa. As convencionais só são corrigidas por Critérios ▸ Área convencionais (23); as diagramadas, só por Áreas ▸ Área e dimensões placas não-convencionais (17). Marcar a caixa errada não faz nada. Repare também que a placa convencional escreve a mesma string nas três tags, enquanto a diagramada compõe LxA=área na tag do meio.

Dimensões recomendadas para placas convencionais

Lidas do eixo na estaca da placa. Na maioria dos paradigmas a chave é o tipo de via:

No paradigma DER-SP a chave é a classe da rodovia:

%%C é o código do AutoCAD para o símbolo de diâmetro: é assim que sai a dimensão de uma placa circular. Só quatro famílias são respondidas — R-1, R-2, qualquer outra R- e qualquer A-. Qualquer outro código devolve vazio, e as tags de área ficam como estavam. Três células estão sem o m final (L=0.45, L=0.80, L=0.3); é assim que o valor é gravado.

Layer por ação

Comandos relacionados

CAPCAD_SIGN_TOOLS e CAPCAD_ACTION_PANEL

São o mesmo formulário, aberto direto na aba certa: CAPCAD_SIGN_TOOLS abre em Ferramentas, CAPCAD_ACTION_PANEL abre em Ações. Se o formulário já estiver aberto, eles apenas trocam de aba e o trazem para a frente — e reavaliam o estado do projeto, de modo que a caixa Estaca pode ficar habilitada se o projeto ganhou um eixo desde a primeira abertura.

CAPCAD_SIGN_BLOCK_FIX — corrige blocos comuns

Pede uma seleção e preenche os atributos de localização dos blocos do CapCad que não são placa nem suporte (blocos chamados INFO são pulados, porque quem cuida deles é a correção de marcas):

• LATITUDE e LONGITUDE, projetadas do ponto de inserção pelo sistema de coordenadas do projeto;
• KM, estaqueado no primeiro elemento do eixo do projeto;
• LADO: E à esquerda do eixo, D à direita, C em cima.

Sem eixo, KM e LADO são pulados; sem sistema de coordenadas, LATITUDE e LONGITUDE são pulados — o comando avisa em ambos os casos e lista os blocos alterados. É exatamente o que a caixa Incluir blocos (30) roda sobre a mesma seleção do Corrige Vertical. Disponível no AutoCAD, BricsCAD, GstarCAD e ZWCAD.

CAPCAD_SIGN_FILL — valida e publica o dwg de uma placa

Atalho CD, ribbon Validar e Publicar dwg Placa. Apesar do nome parecido, não tem a ver com corrigir placas já inseridas: ele valida o desenho de uma placa que está sendo desenhada para a biblioteca — acerta as hachuras de ByLayer para ByColor, encontra ou desenha a moldura conforme a política de borda, converte de milímetros para metros, reposiciona o ponto de inserção e o INSBASE, dá zoom extents e salva no formato 2010. Pode validar só o desenho corrente ou todos os dwgs abertos, e permite forçar largura e altura. -CAPCAD_SIGN_FILL faz a mesma validação sem abrir o formulário, com os parâmetros lembrados. O mesmo formulário abre na página 3D pelo comando CAPCAD_3D_SIGN_CHECK. Disponível no AutoCAD, BricsCAD, GstarCAD e ZWCAD.

Lembrado entre sessões

Nada no formulário. Todas as caixas voltam ao padrão quando ele é aberto de novo. A caixa Estaca (5) é o caso especial: o seu estado é redecidido pelo projeto (urbano ou com eixo) a cada vez que CAPCAD_SIGNS_FIX, CAPCAD_SIGN_TOOLS ou CAPCAD_ACTION_PANEL é executado — inclusive com o formulário já aberto, o que sobrescreve o que você tiver marcado ali.

O que vem de fora do formulário e persiste: a escala usada por Ajusta escala (42) é a preferência de escala de placas do usuário; o aviso mostrado antes dela tem um "não mostrar de novo" gravado nas preferências.

Notas

• A ação fica vazia quando o filtro está todo marcado. Com as seis caixas Aplicar em placas em situação (32 a 37) marcadas — o padrão — o bloco de filtro nem chega a rodar, e a ação da placa nunca é lida. Isso não afeta a correção de coordenadas nem de estaca, mas afeta o layer: marcar Layers (11) com o filtro no padrão calcula o layer a partir de uma ação vazia, e a placa vai para o layer SINA_VERT_ (só o prefixo). Antes de usar a caixa Layers, desmarque ao menos uma das seis caixas de situação.
• Desmarcar uma situação só exclui as placas cuja ação está escrita por extenso. O teste de exclusão compara o texto bruto lido — o layer, sem o prefixo SINA_VERT_, ou o atributo — com a palavra inteira. Uma placa no layer SINA_VERT_IMP dá a chave IMP, que nunca é igual a IMPLANTAR, e portanto não é excluída ao desmarcar Implantar; só uma placa cujo atributo diga literalmente IMPLANTAR é. Isto muda quais placas uma passada destrutiva altera: confira o resultado antes de confiar no filtro.
• A caixa Personalizado (36) nunca exclui nada, mesmo desmarcada: uma ação customizada sempre passa pelo filtro.
• Correr o Corrige Vertical sobre uma placa recém-inserida pode mudar o E/N dela. Na inserção, X/Y saem do ponto do suporte e E/N saem do ponto da placa — dois pontos diferentes. Aqui os quatro saem do mesmo ponto medido. A diferença é real e conhecida.
• O que conta como placa. Um bloco com atributos, cujo nome não seja INFO nem DEF_TERMINAL_IMP, e que tenha ao menos uma das tags SIGN_CODE, SENAL_COD, CODIGOPLACA, PLACA_COD ou CODIGO. Um bloco com a tag SUP_COD ou POST_CODE é suporte.
• Conjuntos. Uma placa que só chega ao seu suporte pelo caminho do conjunto é contada separadamente no relatório ("N em conjunto"). Um segundo salto no conjunto não é percorrido: onde ele seria necessário, a placa é reportada como órfã em vez de ser pareada por adivinhação.
• Mover placas sem perder as coordenadas. Ao mover uma placa, selecione o ponto de junção entre placa e suporte. Mover só a placa não altera as coordenadas gravadas; mover o suporte, sim — e é o Corrige Vertical que as recalcula depois.
• Depois de migrar o estilo. Se os atributos trazidos pelo novo estilo não existiam no estilo anterior, rode este comando para preenchê-los, marcando as opções de área (17 e 23) se as dimensões vieram vazias.
• Três passadas, três transações. As marcas (29) e os blocos (30) rodam primeiro, sobre a seleção inteira e cada um na sua transação, antes de a seleção ser reduzida às placas; a varredura de placas é a terceira.
• No paradigma BR-Legal 2 o comando escreve ainda CODIGOPLACA e TIPOPLACA e recompõe PLACA_COD como TIPO: código quando o código atual tem menos de 10 caracteres. Nesta versão o tipo da placa não é resolvido, de modo que TIPOPLACA sai vazio e o código recomposto começa por :.
• Não disponível nesta versão: os rótulos ? (2, 18, 22, 24, 26, 70), Mostrar relatório (16), Código Composto (8), Modulação (9), Ação (10), Quantidade suporte (21), Material suporte (25), Linha indicativa placa-suporte (28), a precisão geográfica (39), Corrige atributos suporte (40, 41), os filtros de categoria e de código da aba Ferramentas (45 a 49, 51, 63), os botões de atributos (54 a 62), a ação custom (67 a 69), as caixas de itens (71 a 74) e a aba inteira Util (78 a 81).
