Offsets e afastamentos

Offset simples — CAPCAD_OFFSET

O que faz

Desenha uma paralela de uma curva, à distância pedida. A curva de origem não é apagada.

1. Execute CAPCAD_OFFSET. Ao contrário do OFFSET nativo, ele pergunta a distância antes de pedir a curva: Offset value <…>. O valor sugerido é o da última vez — ele fica gravado nas preferências do usuário, e sobrevive a fechar o CAD. Na primeira execução o padrão é 0.
2. Um valor zero encerra o comando sem desenhar nada.
3. Select the curve: — linha, polyline ou arco. Qualquer outra coisa é recusada com Must be a line, polyline or arc.
4. A paralela é desenhada e a linha de comando informa o resultado.

O sinal

Um valor positivo põe a paralela à direita do sentido de percurso da curva, isto é, da ordem dos seus vértices; um valor negativo, à esquerda. Note que ela é a contrária da que o Assistente de Offset e o Offset Variável usam — veja Notas.

Qual offset respondeu

No AutoCAD o comando tenta, nesta ordem:

1. o offset do próprio CAD, com a curva transladada para a origem e o resultado transladado de volta;
2. o mesmo offset sem a translação, se o primeiro falhar;
3. o offset do próprio CapCad, se o CAD recusar as duas vezes.

A mensagem final diz qual deles trabalhou:

Offset by 3.5. (AutoCAD)
Offset by 3.5. (AutoCAD, 2nd attempt)
Offset by 3.5. (CapCad fallback — AutoCAD refused)

Quando nenhum consegue, a resposta é Could not offset that curve at this distance. Uma recusa é normal: um afastamento maior que o raio de uma curva côncava simplesmente não tem resposta.

Nos outros CADs (BricsCAD, GstarCAD, ZWCAD, ARES Commander) o comando usa diretamente o offset do próprio CapCad, sem tentar o offset nativo e sem a translação para a origem — o sinal e o valor lembrado são os mesmos, mas não há a anotação de qual offset respondeu.

Assistente de Offset — CAPCAD_OFFSET_ASSISTANT

O que faz

Uma janela de trabalho para desenhar uma ou duas paralelas de um trecho de curva, com prévia ao vivo: cada valor que você muda apaga as linhas anteriores e redesenha. Nada é definitivo até você clicar em Aceitar.

Três modos de escolher o trecho:

Uma geometria fechada é recusada.

Fluxo de trabalho

1. Execute CAPCAD_OFFSET_ASSISTANT.
2. Escolha o modo (2, 3 ou 6), o tipo (12 ou 13) e o arranjo (15 ou 16), e preencha Offset 1 (14) e, se for dupla, Offset 2 (17).
3. Clique o botão grande (8) — a legenda dele muda conforme o modo. A janela se esconde e o CAD faz os pedidos.
4. A prévia aparece. Continue mexendo nos valores: cada mudança redesenha.
5. Aceitar (10) torna a prévia definitiva. Com Deleta input (11) marcada, a curva de origem é apagada nesse momento.
6. Reset (9) apaga a prévia e esquece o caminho; é preciso selecionar de novo.

Os arranjos

Chamando d1 o Offset 1 e d2 o Offset 2:

Um valor positivo põe as linhas à esquerda do sentido de percurso; Inverte lado (7) troca os dois lados de uma vez, multiplicando tudo por −1.

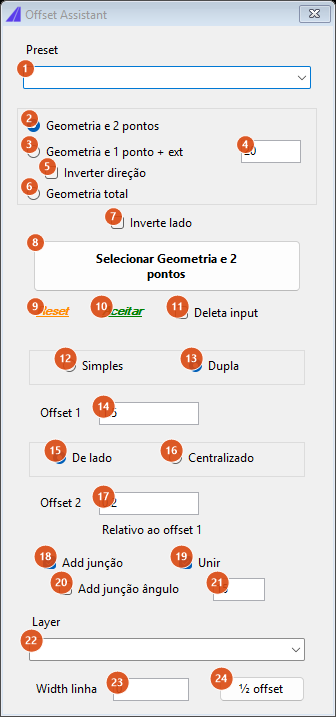

O formulário

Os números abaixo referem-se a esta janela.

Lembrado entre sessões

Nada. A janela é de instância única — rodar o comando de novo apenas traz de volta a que já estava aberta —, mas nenhum valor é gravado: fechada e reaberta, ela volta a Dupla, De lado, offset 1.5, offset 2 0.2, extensão 20, largura 0 e layer vazia.

Offset Variável — CAPCAD_OFFSET_VARIABLE

O que faz

Desenha uma paralela cujo afastamento varia linearmente ao longo da curva: um valor no início, outro no fim. É a geometria de um alargamento, de um taper de aproximação ou da boca de um acesso.

O afastamento é amostrado a cada 1 unidade de percurso, e cada amostra é lançada perpendicularmente à tangente local. Por isso o resultado é sempre uma polyline tesselada, com um vértice a cada metro — nunca uma sequência de arcos. Quando os valores fazem a paralela colapsar numa reta, o resultado sai como uma linha de dois pontos.

Fluxo de trabalho

1. Execute CAPCAD_OFFSET_VARIABLE.
2. Na aba 2 valores, digite o afastamento inicial (1) e o final (2).
3. Selecionar (5). A janela se esconde e o CAD pede Select the geometry:.
4. O ponto do clique importa: se você clicar na metade final da curva, ela é invertida antes do cálculo, de modo que o afastamento inicial passa a valer na ponta em que você clicou.
5. A prévia é desenhada na hora. A partir daí, cada tecla digitada nas caixas 1 e 2 redesenha, enquanto Auto (14) estiver marcada; sem ela, use Atualizar (13) ou tecle Enter.
6. Aceitar (11) torna a prévia definitiva; Reset (10) a apaga.

Um valor positivo põe a paralela à esquerda do sentido de percurso da curva. A curva de origem nunca é apagada.

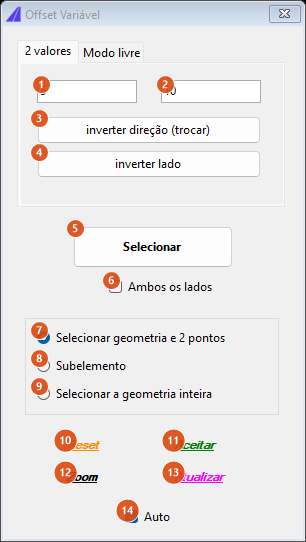

O formulário

Os números abaixo referem-se a esta janela, e recomeçam do 1: eles não têm relação com os do Assistente de Offset acima.

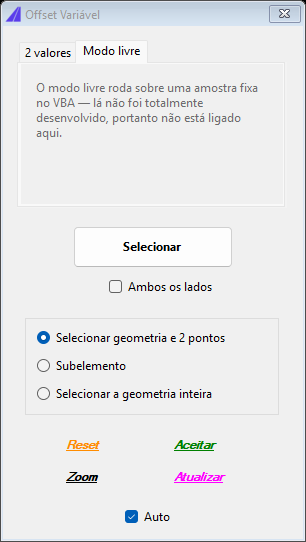

A aba Modo livre não está disponível nesta versão:

Clicar em Selecionar com ela em primeiro plano apenas mostra um aviso pedindo que se use a aba 2 valores.

Lembrado entre sessões

Nada. Instância única, sem preferências: os valores voltam a 5 e 10, Ambos os lados volta desmarcada e Auto volta marcada.

Notas

• Os três comandos usam duas convenções de sinal opostas. No CAPCAD_OFFSET e em Afastar todos (das Utilidades de curva), positivo = direita do sentido de percurso. No Assistente de Offset e no Offset Variável, positivo = esquerda. Não é engano de tradução: é o que cada comando faz. Quando o lado sair trocado, use Inverte lado no assistente ou o botão 3 no offset variável, em vez de adivinhar o sinal.
• Os dois botões de inverter do Offset Variável. inverter direção (trocar) nega os dois valores, ou seja, muda de lado; inverter lado troca os valores entre si, ou seja, muda a direção da rampa.
• O botão do Assistente de Offset no ribbon é o Vaga longitudinal. Ele fica no painel de sinalização horizontal, ao lado de Estacionamentos; a dica de ferramenta traz o nome Offset Assistant.
• CAPCAD_OFFSET não tem botão nem atalho. Ele não aparece em nenhum painel do ribbon distribuído e o acad.pgp não define alias para ele. Digite o nome do comando.
• O offset não apara auto-interseções. Uma curva que dobra sobre si mesma pode gerar laços na paralela em vez de um traçado limpo. Confira o resultado antes de continuar, e prefira aparar depois com o aparo por área.
• Um offset que se parte em vários pedaços devolve só um. Quando a paralela de uma curva se divide em trechos desconexos, apenas um deles é desenhado — o mais longo.
• Quatro caixas do Assistente de Offset não estão disponíveis nesta versão. Add junção, Unir, Add junção ângulo e o ângulo dela. As duas primeiras vêm marcadas de fábrica.
• Os três botões de modo do Offset Variável também não estão disponíveis nesta versão. Selecionar geometria e 2 pontos, Subelemento e Selecionar a geometria inteira: o comando sempre trabalha a geometria inteira. Para afastar só um trecho, extraia-o antes com CAPCAD_SEGMENT (veja Ferramentas de polyline e segmentos) ou use o Assistente de Offset, que tem os três modos funcionando.
• A layer do Assistente de Offset é usada como digitada. A lista mostra as layers que já existem no desenho, e um nome digitado é criado exatamente como escrito — sem o prefixo do estilo, sem a cor e sem o tipo de linha que o papel teria. Crie a layer antes em Padrões do Desenho (veja Ferramentas de layer) e escolha-a aqui pelo nome que aparece lá na coluna Layer CAD.
• A saída do Offset Variável é tesselada. Um vértice a cada metro, mesmo sobre um arco perfeito. Se o resultado precisar ser uma curva com arcos, ele terá de ser reconstruído depois.
• O contorno fechado que une as duas paralelas não está disponível nesta versão. Com Ambos os lados marcada, só as duas linhas são desenhadas.
• As perguntas e as mensagens saem em inglês — Offset value, Select the curve:, Select the geometry:, Offset by 3.5. (AutoCAD) — mesmo com a interface em português. O título do Assistente de Offset também não é traduzido: ele lê Offset Assistant em qualquer idioma.

Veja também

• Utilidades de curva — Afastar todos, o offset aplicado a uma seleção inteira.
• Auxiliares da via — o assistente de faixas, que também offseta uma linha base, com a convenção de sinal positivo = esquerda.
• Ferramentas de polyline e segmentos — extrair antes o trecho que vai ser afastado.
• Assistente de curva única — o vizinho no botão dividido Geometry.
