Zebrado: 1 fluxo

Comando: CAPCAD_MARKING_AREA_1FLOW Atalho: Z1 Atualizado 2026-09-03 Também em: English
Comando CAPCAD_MARKING_AREA_1FLOW
Atalho Z1
Ribbon Aba CapCad › painel Sinalização Horizontal › botão dividido Zebrados › 1 Fluxo
Categoria NEW
Formulário OneSideForm (não modal: o desenho continua ativo enquanto ele está aberto)
Hosts AutoCAD, ARES Commander
Também aberto por CAPCAD_MARKING_AREA_ASSISTANT (uma entidade selecionada, resposta 1 lado); CAPCAD_MARKING_HUB acopla a mesma ferramenta como painel Zebrado 1 lado

Zebre um lado de uma linha e veja o resultado se redesenhar enquanto digita. Desenhar um zebrado à mão é fazer offset, array, trim e refazer tudo quando o espaçamento muda. Esta ferramenta desenha as franjas a partir de uma linha de referência e as mantém ao vivo.

  • Uma linha basta. Selecione uma linha, polyline ou arco, só um segmento dela, ou o trecho entre dois pontos.
  • Prévia ao vivo. Espaçamento, espessura, ângulo, extensão e lado redesenham a sinalização assim que você os altera.
  • Predefinições de norma. CONTRAN, DER-MG e as regras do perfil de país ativo preenchem espaçamento e espessuras em um clique.
  • Tachas incluídas. Blocos de tacha, tachão ou balizador entram entre as franjas, do lado certo, com a visibilidade que você escolher.
  • Trim contra qualquer coisa. Uma referência de trim aberta corta as franjas onde a cruzam; uma fechada mantém só o que está dentro.
  • Pronto para o projeto. Franjas e linha de canalização vão para as layers branca ou amarela do CapCad, com o sufixo da ação (implantar, manter, remover, revitalizar).

O que faz

O Zebrado 1 lado desenha a área zebrada (ZPA) de um lado só da sinalização horizontal: uma fileira de franjas curtas e paralelas, inclinadas num ângulo fixo a partir de uma linha de referência, uma franja a cada Distância interna, cada uma com a Extensão e a Espessura internas dadas. A própria referência pode ser redesenhada como linha de canalização (LCA), e tachas podem ser colocadas entre as franjas.

Tudo é prévia ao vivo: cada alteração no formulário apaga o resultado anterior e o redesenha. Aceitar mantém o resultado e libera o formulário para a próxima referência.

Fluxo de trabalho

  1. Execute CAPCAD_MARKING_AREA_1FLOW (ou digite Z1). O formulário abre ao lado do desenho.
  2. Escolha como selecionar a referência (5, 6 ou 7) e clique em Entidade inteira (1). As franjas aparecem à esquerda da linha, caminhando a partir do primeiro vértice.
  3. Se ficaram do lado errado, clique em Inverter lado (21); se estão inclinadas para o lado errado, use ± (19) ou Inverter início (26).
  4. Ajuste Distância interna (14), Espessura internas (17), Ângulo (18), Canalização (20) e Extensão (27), ou carregue uma Predefinição (43).
  5. Escolha a Cor (29) e a Ação (30) para as entidades irem para as layers certas.
  6. Escolha as tachas (35 a 42) e, se precisar, uma Referência trim (10).
  7. Clique em Aceitar (2) para manter o resultado, Redefinir (3) para apagá-lo, Atualizar (4) para redesenhá-lo.

O formulário

Os números são os mesmos em todas as imagens desta página.

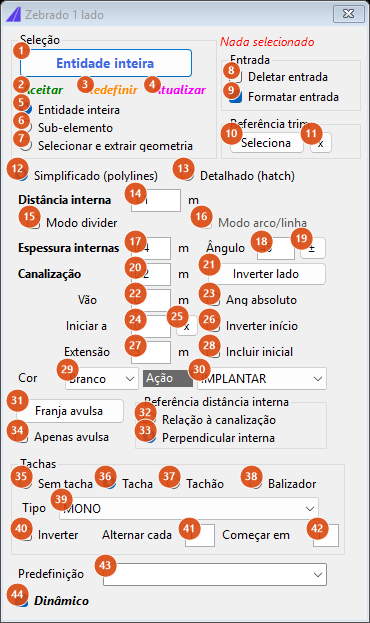

Zebrado 1 lado, estado inicial

Estado inicial: Entidade inteira, Formatar entrada, Simplificado, Perpendicular interna, Tacha MONO, Dinâmico.

Seleção (alto, à esquerda)

# Controle O que faz
1 Entidade inteira (botão) Esconde o formulário e seleciona a referência no desenho, conforme o modo abaixo. O caminhamento começa no primeiro vértice da entidade. Uma referência com mais de 2000 unidades é recusada. O texto do botão não muda com o modo.
2 Aceitar (verde) Mantém a prévia como entidades comuns e esquece a referência e a referência de trim. Status: Aceito. Selecione nova referência.
3 Redefinir (laranja) Apaga a prévia.
4 Atualizar (magenta) Redesenha a prévia com os valores atuais.
5 Entidade inteira Prompt Select the reference line: a linha, polyline ou arco inteiro é a referência.
6 Sub-elemento Prompt Select entity near the segment to use: só o segmento da polyline mais próximo do clique vira a referência (segmentos em arco mantêm a curvatura).
7 Selecionar e extrair geometria Prompt Select the source entity, depois First point on the entity e Second point on the entity: o trecho entre os dois pontos vira a referência.
linha de status Nada selecionado em vermelho até haver uma referência; Selection ok em azul depois; em seguida a contagem de franjas a cada redesenho.

Entrada (alto, à direita)

# Controle O que faz
8 Deletar entrada Apaga do desenho a entidade selecionada logo após a seleção (só no modo Entidade inteira).
9 Formatar entrada Desenha também a referência redesenhada com a largura da Canalização (20) na layer de canalização. Ligado por padrão.

Referência trim

# Controle O que faz
10 Seleciona Prompt Select the trim reference. Uma curva aberta corta cada franja no primeiro cruzamento com ela (franjas que não a cruzam ficam inteiras). Uma curva fechada mantém só as partes das franjas que estão dentro dela. Depois do trim, todo elemento sem espessura recebe a Espessura internas e tudo, canalização inclusive, vai para a layer das franjas. Status Trim não lido se nada válido foi selecionado.
11 x Esquece a referência de trim e redesenha.

Parâmetros (meio)

# Controle O que faz
12 Simplificado (polylines) Cada franja é uma polyline de espessura constante (padrão).
13 Detalhado (hatch) Cada franja é um paralelogramo fechado, preenchido com hatch sólido ao ser desenhado.
14 Distância interna (m) Espaçamento entre franjas, medido perpendicularmente às franjas (veja 32 e 33). O motor soma a Espessura internas ao espaçamento ao longo da referência: com os padrões (1,1 perpendicular, 0,4 de espessura) as franjas ficam 1,1 × √2 + 0,4 = 1,96 afastadas ao longo da linha.
15 Modo divider A caixa 14 passa a ser um número de divisões: a referência é dividida nesse número de partes iguais e uma franja é colocada em cada divisão, com o valor usado como está (sem somar espessura). Sem Incluir inicial a franja do fim da linha é descartada.
16 Modo arco/linha Desabilitado (espaçamento diferente em arcos e em retas ainda não está disponível).
17 Espessura internas (m) Espessura de cada franja. Um valor acima de 5 é lido em centímetros (40 = 0,4 m).
18 Ângulo Ângulo das franjas em relação à direção da referência, em graus. Um valor negativo a é usado como −a + 90, então −45 inclina as franjas para trás (135°).
19 ± Troca o sinal do ângulo e redesenha.
20 Canalização (m) Largura da linha de canalização desenhada por Formatar entrada (9) e por Apenas avulsa (34); também entra no afastamento das tachas (veja 35). Um valor acima de 5 é lido em centímetros.
21 Inverter lado Inverte a referência (início e fim trocam), então as franjas passam para o outro lado da linha e o caminhamento começa pela outra ponta.
22 Vão (m) Encurta cada franja nesse valor, dividido entre as duas pontas, então a franja também se afasta da referência em metade do vão.
23 Ang absoluto Não tem efeito no desenho (mantido no formulário, não é lido pelo motor).
24 Iniciar a (m) Distância pulada no início da referência antes da primeira franja (não usada no Modo divider).
25 x Zera Iniciar a.
26 Inverter início Inverte a referência e troca o sinal da Extensão (27): as franjas ficam do mesmo lado, mas inclinam para o outro, e o caminhamento começa pela outra ponta. Desabilitado (e desmarcado) enquanto Incluir inicial está ligado.
27 Extensão (m) Comprimento de cada franja. Um valor negativo desenha as franjas do outro lado da linha; as tachas acompanham.
28 Incluir inicial Coloca também uma franja no vértice inicial da referência (no Modo divider, no final também).
29 Cor Branco: franjas em SINA_HOR_BR_ZPA, canalização em SINA_HOR_BR_LCA. Amarelo: o par SINA_HOR_AM_*.
30 Ação IMPLANTAR desenha nas layers base; MANTER, REMOVER e REVITALIZAR acrescentam o sufixo _MAN, _REM ou _REV a todas as layers.

Franja avulsa e referência de distância

# Controle O que faz
31 Franja avulsa Com uma referência selecionada: clique estacas no desenho (Station for the loose stub (Esc to finish)). No pé de cada clique é desenhada uma franja com o ângulo, a extensão e a espessura atuais, permanentemente (não faz parte da prévia), na layer de canalização. Sem referência o status diz Selecione a referência.
32 Relação à canalização A Distância interna é usada como digitada, medida ao longo da referência.
33 Perpendicular interna A Distância interna é o vão livre perpendicular às franjas: o valor é multiplicado por √2 antes de dividir a linha (padrão).
34 Apenas avulsa Não desenha franja nenhuma: só a referência redesenhada com a largura da canalização, na layer de canalização. Status Canalização.

Tachas

# Controle O que faz
35 Sem tacha Nenhum bloco de tacha.
36 Tacha Insere o bloco TACHA no meio de cada trecho entre duas franjas, deslocado para o lado das franjas em Canalização/2 + 0,2 (padrão). As tachas vão para a layer das franjas.
37 Tachão Insere TACHAO, deslocado em Canalização/2 + 0,3, na layer amarela SINA_HOR_AM_ZPA (com o sufixo da ação).
38 Balizador Insere BALIZA nas mesmas estacas da Tacha.
39 Tipo Estado de visibilidade dado ao bloco dinâmico: MONO, BI, MONO_PLOTAVEL, BI_PLOTAVEL, GENERICA_VAZADO, GENERICA_PREENCHIDO. SEM não desenha tachas.
40 Inverter Rotação do bloco de tacha: sem Inverter cada bloco é girado 180° em relação à direção da linha; com ele, 0°.
41 Alternar cada 1 mantém todas as tachas; um valor n maior que 1 mantém uma tacha a cada n, contando a partir de Começar em (42) (as tachas anteriores são todas mantidas).
42 Começar em Com Alternar cada = 1, as primeiras Começar em − 1 tachas são puladas.

Predefinição e Dinâmico

# Controle O que faz
43 Predefinição Carrega um conjunto de valores e redesenha. Embutidas: CONTRAN <=70km/h (1,1 / 0,4 / 0,2), CONTRAN >70km/h (2,1 / 0,4 / 0,2), DER-MG (3,2 / 0,4 / 0,15), ACOSTAMENTO (3,2 / 0,4 / 0,2) e AIRPORT (5, espessuras 0,4 / 0,4, ângulo 90, sem tachas). Seguem as regras do perfil de país ativo (para o Brasil: CET (90 graus int.)). Os valores são distância / espessura interna / canalização.
44 Dinâmico Prévia ao vivo ligada. Desligado, nada é redesenhado, nem mesmo por Atualizar, até ser ligado de novo.

Como as opções se combinam

Todas as figuras foram produzidas rodando o motor do próprio comando sobre a mesma referência de exemplo (comprimento 46,09, em cinza, seta no fim). Franjas em preto, tachas como pontos azuis.

Padrões: Distância interna 1,1 (perpendicular), espessura 0,4, ângulo 45°, extensão 5. As franjas ficam à esquerda do sentido de caminhamento; a referência é redesenhada como linha de canalização (Formatar entrada).

Relação à canalização: o mesmo 1,1 é usado ao longo da linha, então as franjas ficam mais próximas (1,1 + 0,4 = 1,5).

Inverter lado: a referência é percorrida pela outra ponta; as franjas trocam de lado.

Inverter início: a referência é invertida e a extensão fica negativa, então as franjas mantêm o lado, mas inclinam para o outro.

Ângulo 90: franjas perpendiculares à referência.

Ângulo −45: usado como −(−45) + 90 = 135°, as franjas inclinam para trás.

Vão 1: cada franja fica 1 unidade mais curta (4 em vez de 5) e começa 0,5 afastada da linha.

Iniciar a 4: a primeira franja cai 4 unidades depois.

Incluir inicial: uma franja extra no vértice inicial.

Detalhado (hatch): cada franja é um paralelogramo fechado, preenchido ao ser desenhado.

Modo divider com 12: a linha é dividida em 12 partes iguais e uma franja é colocada em cada divisão (início e fim excluídos).

Formatar entrada desligado e Sem tacha: só as franjas, a referência não é redesenhada.

Mensagens que você pode ver

A linha de status abaixo dos botões mostra o resultado de cada ação (azul = ok, vermelho = problema).

Mensagem Quando O que fazer
Nada selecionado Ainda não há referência, ou a seleção foi cancelada. Clique em Entidade inteira (1) e selecione uma curva.
Selection ok Uma referência foi selecionada. Nada.
Segmento não identificado Modo Sub-elemento: o clique não caiu sobre um segmento. Clique mais perto do segmento desejado.
Trecho não identificado Selecionar e extrair geometria: os dois pontos não definiram um trecho. Marque dois pontos sobre a entidade.
Extensão acima do limite (2000). A referência tem mais de 2000 unidades de desenho. Divida-a antes.
Valor de divisões inválido. Distância interna é 0. Digite uma distância.
N franja(s). A cada redesenho: quantas franjas foram desenhadas (vermelho quando 0). Com 0, reveja espaçamento e extensão.
Canalização. Apenas avulsa está ligado: só a linha de canalização foi desenhada. Nada.
Trim não lido A seleção da referência de trim falhou. Selecione uma curva válida.
Selecione a referência Franja avulsa sem referência. Selecione uma referência antes.
Não foi possível gerar. O motor não conseguiu usar a referência. Selecione uma curva aberta válida.
Preview failed: … Erro inesperado ao desenhar. Confira os valores; se persistir, informe o texto.
Aceito. Selecione nova referência. Depois de Aceitar. Selecione a próxima referência.

Lembrado entre sessões

Nada. O formulário abre sempre com os padrões (Distância interna 1,1, espessura 0,4, ângulo 45, canalização 0,2, extensão 5, branco, IMPLANTAR, tacha MONO). As predefinições são embutidas e não podem ser salvas por este formulário.

Notas

  • A ferramenta de dois fluxos (marking-area-2-flows) desenha os zebrados em V entre duas linhas convergentes; esta desenha só as franjas a partir de uma linha. A ferramenta de três fluxos usa este mesmo motor nos seus métodos Zebrar 1 lado.
  • Fechar o formulário mantém a última prévia no desenho (ela não é apagada).
  • Modo arco/linha (16) está desabilitado e Ang absoluto (23) não tem efeito; ficam no formulário por continuidade com a versão anterior.
  • Os textos de status aparecem como estão escritos no programa: alguns deles ficam em inglês no formulário em português.
  • Espessuras digitadas acima de 5 são lidas em centímetros (40 = 0,40 m), então valores antigos continuam funcionando.
