Assistente de Retângulo Divisor

O que faz

O Assistente de Retângulo Divisor toma um caminho que você seleciona (line, polyline ou arc) e o cobre com fileiras de células retangulares. As fileiras são empilhadas em torno do caminho: com Quantidade par o caminho passa entre as duas fileiras centrais; com Quantidade ímpar a fileira do meio fica centrada no caminho. Ao longo do caminho cada fileira é cortada em células da Largura dada; cada célula é uma polyline fechada cujos lados longos seguem o caminho e cujos lados curtos são perpendiculares a ele, desenhada com hatch sólido no seu layer.

Células consecutivas alternam entre Layer 1 e Layer 2, e fileiras vizinhas ficam defasadas, de modo que a faixa aparece como um xadrez. Com Alternar ligado só é mantida uma célula sim, outra não, e as fileiras ficam desencontradas, o que dá o aspecto de zíper; todas as células mantidas vão então para o Layer 1.

Usos típicos: faixas de bordo de pista e de taxiway em aeroportos (predefinição ZIPPER), bordas de guia ou de ilha em xadrez, e qualquer faixa listrada que precise seguir uma curva com exatidão.

O resultado é uma pré-visualização ao vivo. Cada alteração no formulário apaga a pré-visualização anterior e a redesenha. Quando estiver satisfeito, clique em Aceitar; a pré-visualização vira entidades comuns do desenho.

Fluxo de trabalho

1. Execute CAPCAD_DIVIDER_RECTANGLE. O formulário abre ao lado do desenho.
2. Defina o número de fileiras em Quantidade (1), a Largura (5) e a Altura (8) das células e os dois layers (3, 4). Ou escolha a predefinição ZIPPER (24), que preenche tudo isso.
3. Clique em Selecionar caminho (21) e selecione a curva. A faixa é desenhada na hora, seguindo o sentido da própria curva (a partir do seu vértice inicial). Se quiser só uma parte da curva, marque Trecho do caminho (20) antes de clicar: depois da seleção você clica dois pontos, e o trecho entre eles vira o caminho.
4. Refine: Alternar (2) para o aspecto de zíper, Offset (15) para deslocar a faixa inteira para o lado, Ajustar a largura à extensão total (23) para que as células fechem no fim do caminho. Pressione Enter em qualquer caixa para redesenhar.
5. Clique em Aceitar para manter a faixa, Redefinir para apagá-la ou Atualizar para redesenhá-la com os valores atuais.
6. Feche o formulário. Os valores numéricos ficam guardados para a próxima vez.

Selecionar um novo caminho, ou qualquer redesenho, apaga a pré-visualização que ainda está na tela; só uma faixa aceita permanece.

O formulário

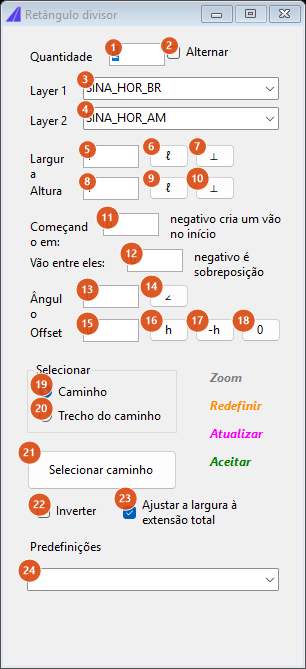

Os números são os mesmos em todas as imagens desta página. O formulário tem um único estado; os quatro links de ação à direita (Zoom, Redefinir, Atualizar, Aceitar) são descritos abaixo sem número.

Estado padrão: Quantidade 2, Largura 1, Altura 1, Ajustar a largura à extensão total ligado. As caixas de layer mostram os layers de sinalização horizontal branca e amarela do catálogo de layers ativo.

Fileiras e layers (topo)

Dimensões (meio)

Selecionar (embaixo, à esquerda)

Ações (à direita, sem número)

Como as opções se combinam

Todas as figuras abaixo foram produzidas rodando o próprio motor do comando sobre um caminho de exemplo com comprimento 21.12 (dois arcos e uma reta). As células brancas estão no Layer 1, as amarelas no Layer 2; a seta indica o sentido do caminho.

Quantidade

Quantidade 2, Largura 1, Altura 1 (os padrões): duas fileiras, uma de cada lado do caminho, células alternando entre os dois layers e fileiras defasadas.

Quantidade 3, Altura 0.6: a fileira do meio fica centrada no caminho, com uma fileira de cada lado.

Quantidade 4, Altura 0.6: duas fileiras de cada lado.

Alternar

Quantidade 2 com Alternar: uma célula sim, outra não, e as fileiras desencontradas. Todas as células estão no Layer 1.

A predefinição ZIPPER (Quantidade 2, Largura 0.5, Altura 0.2, Alternar) no mesmo caminho.

Ajustar a largura à extensão total

Largura 1.8 com a opção desligada: 11 células de 1.8 por fileira, e os últimos 1.32 do caminho ficam vazios.

O mesmo com a opção ligada: a largura passa a 1.76 (21.12 ÷ 12) e 12 células fecham exatamente no fim.

Offset

Offset = Altura (botão h): a faixa inteira vai para a direita do sentido de percurso, ficando de um só lado do caminho.

Offset = −Altura (botão -h): a faixa fica à esquerda.

Quantidade 1 com ângulo

Quantidade 1, Altura 0.5, Ângulo 30: uma única fileira de células inclinadas, uma Altura de cada lado do caminho, todas no Layer 1. Com Ângulo 0 nada é desenhado.

Mensagens que você pode ver

Todas aparecem na linha de status vermelha, na parte de baixo do formulário, exceto os prompts da linha de comando. Os textos são em inglês, como o programa os mostra.

Guardado entre sessões

Quantidade, Largura, Altura, Começando em, Vão entre eles, Ângulo e Offset. São gravados quando o formulário fecha e restaurados quando ele abre. Os layers, Alternar, Ajustar a largura à extensão total, Inverter, o modo de Selecionar e a predefinição não são guardados.

Observações

• A primeira célula da primeira fileira fica no Layer 2, a segunda no Layer 1, e assim por diante; a fileira vizinha começa pelo Layer 1. Se as cores saírem trocadas em relação ao que você quer, inverta os dois layers.
• A faixa segue o sentido da própria curva, a partir do vértice inicial. O ponto clicado não escolhe o início, e Inverter (22) não faz nada; se precisar que a fase comece pela outra ponta, inverta a polyline no CAD.
• O sinal do Offset aqui é o oposto do Assistente Divisor: positivo é a direita do sentido de percurso.
• Os botões ⟂ (7, 10) se comportam exatamente como os botões ℓ (6, 9): uma distância simples entre dois pontos.
• Com Alternar ligado, o Layer 2 (4) não tem efeito; toda célula mantida fica no Layer 1.
• Começando em, Vão entre eles e Inverter aparecem no formulário mas não fazem nada além do aviso; suas dicas descrevem um comportamento que hoje não existe.
• O texto dos avisos, em linguagem de desenvolvedor, é o que o formulário mostra hoje.
