Manual CapCad › Sinalização horizontal

Biblioteca Viária (ajustar bloco para inserção)

Comando: CAPCAD_DEVICE_INSERT, -CAPCAD_DEVICE_INSERT Atalho: BV Atualizado 2026-09-03
Comandos CAPCAD_DEVICE_INSERT (formulário) · -CAPCAD_DEVICE_INSERT (linha de comando)
Atalhos BV e II
Ribbon aba CapCad › painel Viário › botão dividido Biblioteca › Biblioteca Viária; no mesmo botão dividido, Biblioteca Viária Command Line abre a versão de linha de comando
Categoria Horizontal (CAPCAD_DEVICE_INSERT) · Command Line Command Versions (-CAPCAD_DEVICE_INSERT)
Formulário ItemInsertForm — "Dwg Library". Não modal: o desenho continua ativo com o formulário aberto, e ele fica de pé entre uma inserção e a seguinte
CADs AutoCAD, BricsCAD, GstarCAD, ZWCAD e ARES Commander
Também aberto por CAPCAD_DEVICE_TRAFFIC_LIGHT, que abre o mesmo formulário já com a categoria SEMAFÓRICA selecionada; e o botão + do Divider, que o abre com Apenas carregar marcado

A biblioteca do CapCad não é uma pasta de blocos: é um catálogo que já sabe medir a partir do eixo. Com o INSERT do CAD você acha o arquivo, insere e depois corrige a posição; aqui você escolhe o afastamento e a rotação antes do clique, e o item cai no lugar certo de primeira.

  • Catálogo com busca e prévia. As pastas da biblioteca viram categorias, o .dwg vira item, e a miniatura do desenho aparece antes de você inserir.
  • Mede do eixo, não da tela. O ponto clicado é projetado no eixo e o item é afastado perpendicularmente, com o valor que você digitar.
  • A rotação sai da via. O item pode nascer alinhado com a tangente do eixo em vez de na horizontal do desenho.
  • Adiantar ou atrasar sem clicar de novo. O deslocamento move o item ao longo do eixo, com passo escolhido nos botões de incremento.
  • Só carregar também é uma opção. Traz a definição do bloco para o desenho sem inserir nada — é assim que outros comandos do CapCad recebem os blocos que vão usar.
  • A mesma ferramenta em cinco CADs. AutoCAD, BricsCAD, GstarCAD, ZWCAD e ARES Commander.

O que faz

O comando abre a biblioteca de blocos do projeto e insere um item dela no desenho.

O catálogo é montado a partir de duas raízes do projeto — a pasta de biblioteca e a pasta de inscrições no pavimento. Cada subpasta dessas raízes vira uma Categoria, e cada arquivo .dwg dentro dela vira um Item. Não há lista embutida no programa: o que aparece é o que existe nas pastas do projeto.

Escolhido o item, o formulário decide três coisas antes da inserção:

  1. De onde vem o ponto — um ponto clicado projetado no eixo, o ponto clicado tal qual, o meio de uma linha selecionada ou a extremidade de uma curva.
  2. Para onde ele é empurrado — o Offset afasta perpendicularmente ao eixo e o Deslocamento adianta ou atrasa a estaca ao longo dele.
  3. Como ele fica girado — alinhado com a tangente do eixo ou na horizontal, mais a rotação extra digitada.

Só então o bloco é carregado da biblioteca (se ainda não estiver no desenho) e inserido, com a escala escolhida. A linha de comando confirma: Inserted. (handle 2A7F).

O formulário fica aberto entre as inserções: ele se esconde durante os cliques e volta em seguida.

Fluxo de trabalho

  1. Execute CAPCAD_DEVICE_INSERT (ou digite BV). O formulário "Dwg Library" abre ao lado do desenho.
  2. Escolha a Categoria (5) e o Item (8). Use a busca (6) para filtrar por nome e os botões 2D / 3D / All (9 a 11) para separar as variantes. A miniatura aparece à direita.
  3. Escolha o modo de inserção no quadro Inserção (20 a 30).
  4. Ajuste Offset (33), Deslocamento (40), Rotation (44) e Scale (47). O botão pt (36) mede o offset clicando um ponto no desenho.
  5. Clique em Inserir em eixo ativo (16) — ou dê um duplo clique no item da lista. O formulário se esconde; a linha de comando pede o alinhamento e depois o ponto.
  6. Repita para o próximo item: o formulário continua aberto e os valores continuam onde estavam.

O formulário

Os números são os mesmos nas duas imagens desta página. O formulário tem duas abas: Main (o catálogo e as opções de inserção) e Options/Utils (atalhos para comandos relacionados e ferramentas de biblioteca).

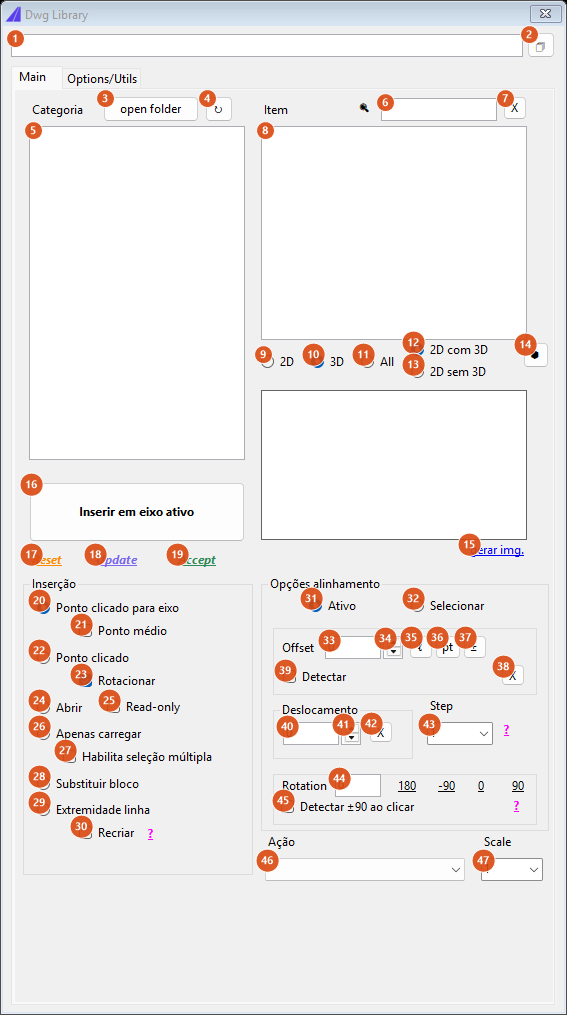

Dwg Library, aba Main

Aba "Main". As listas aparecem vazias fora do CAD: elas são preenchidas com as pastas da biblioteca do projeto ativo.

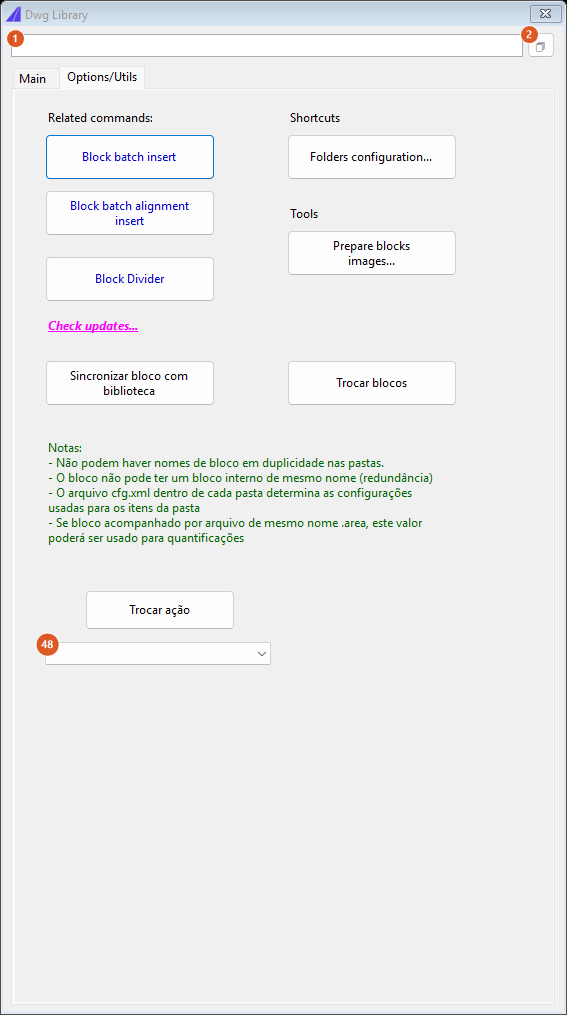

Dwg Library, aba Options/Utils

Aba "Options/Utils": atalhos para comandos relacionados, ferramentas de biblioteca e a caixa de ação (48).

Topo (nas duas abas)

# Controle O que faz
1 nome do item Mostra o nome do item selecionado na lista. O que estiver escrito aqui é o que será inserido caso nada esteja selecionado em 8, então dá para digitar o nome do bloco direto.
2 🗇 Copia o conteúdo de 1 para a área de transferência.
# Controle O que faz
3 open folder Abre no Explorer a pasta da categoria selecionada.
4 ↻ Relê as pastas e reconstrói a lista de categorias, mantendo a seleção.
5 Categoria As subpastas das duas raízes de biblioteca do projeto, em ordem alfabética. Selecionar uma carrega os .dwg daquela pasta na lista de itens.
6 busca Filtra a lista de itens pelos nomes que contêm o texto digitado, sem diferenciar maiúsculas.
7 X Esvazia a busca.
8 Item Os arquivos .dwg da categoria, sem a extensão. Selecionar escreve o nome em 1 e carrega a miniatura; duplo clique insere.
9, 10, 11 2D, 3D, All Filtram a lista pelo sufixo -3D do nome: 2D esconde os nomes terminados em -3D, 3D mostra só eles, All mostra tudo. O padrão é 3D, então uma biblioteca sem gêmeos 3D abre com a lista de itens vazia — mude para All.
12, 13 2D com 3D, 2D sem 3D Sem efeito nesta versão.
14 ⬢ Marca o filtro 3D (10).
15 gerar img. Não portado nesta versão: uma caixa de diálogo informa que o gerador de miniaturas de bloco não foi portado.

A caixa branca acima do link é a prévia: a miniatura gravada dentro do próprio .dwg do item.

# Controle O que faz
16 Inserir em eixo ativo Faz a inserção. O formulário se esconde, o alinhamento é pedido, depois o ponto (conforme o modo). Sem item escolhido: o título passa a Dwg Library — pick an item first.
17 Reset Zera a caixa Offset (33). Não desfaz inserções.
18 Update Relê as pastas da biblioteca — o mesmo que 4. Não redesenha nada no CAD.
19 Accept O mesmo que 16: faz a inserção.

Aba 1: Main. Quadro Inserção

# Controle O que faz
20 Ponto clicado para eixo Padrão. Pede um ponto (Insertion / reference point:), projeta-o no alinhamento e usa a estaca resultante — é o modo em que Deslocamento (40) e Offset (33) fazem sentido.
21 Ponto médio Com 20 marcado, muda o pedido: em vez de um ponto, o comando pede uma linha (Select a line (its midpoint is used):) e usa o meio dela.
22 Ponto clicado O ponto clicado é usado como está, sem projetar no eixo. O offset ainda é aplicado se houver alinhamento.
23 Rotacionar Ligado por padrão. Ligado, o item nasce alinhado com a tangente do eixo na estaca; desligado, nasce na horizontal do desenho (0°). Em ambos os casos a rotação de 44 é somada.
24 Abrir Não insere: abre o .dwg do item no CAD (._OPEN). Sem item escolhido ou com o arquivo ausente: pick an item first.
25 Read-only Sem efeito nesta versão: o arquivo é aberto normalmente.
26 Apenas carregar Traz a definição do bloco para o desenho sem inserir nada. É como o botão + do Divider abre este formulário.
27 Habilita seleção múltipla Sem efeito nesta versão.
28 Substituir bloco Não portado nesta versão: uma caixa de diálogo informa que a substituição em massa da definição de um bloco existente não foi portada.
29 Extremidade linha Pede uma curva (Select a curve (its endpoint is used):) e usa o último vértice dela como ponto.
30 Recriar Sem efeito nesta versão. O texto de ajuda ao lado diz: "Recria o bloco a partir da biblioteca antes de inserir, em vez de reutilizar a definição já presente no desenho."

Aba 1: Main. Quadro Opções alinhamento

# Controle O que faz
31, 32 Ativo, Selecionar Sem efeito nesta versão: o alinhamento é sempre pedido na hora da inserção (Select the alignment (or Esc to place freely):). Marcar Selecionar escreve isso no título do formulário. Recusando a seleção com Esc, o item é inserido sem eixo: sem offset, sem deslocamento e sem rotação pela tangente.
33 Offset Afastamento perpendicular ao eixo, na estaca resolvida.
34 botão de incremento do Offset Escreve o valor do contador na caixa 33. O passo é o escolhido em Step (43).
35 ℓ Sem ação nesta versão.
36 pt Mede o offset na tela: pede um ponto (Point for the offset:) e o alinhamento, projeta o ponto no eixo e escreve a distância na caixa 33, negativa quando o ponto caiu à esquerda do eixo.
37 ± Inverte o sinal do valor em 33.
38 X Zera 33.
39 Detectar Sem efeito nesta versão.
40 Deslocamento Adianta (positivo) ou atrasa (negativo) a estaca ao longo do eixo, antes de o offset ser aplicado. Só vale no modo Ponto clicado para eixo (20).
41 botão de incremento do Deslocamento Escreve o valor do contador na caixa 40, com o passo de Step (43).
42 X Zera 40.
43 Step 0.1, 0.5, 1 (padrão), 5 ou 10. Define o passo dos botões de incremento 34 e 41. O ? ao lado explica: "Passo dos botões de incremento do Offset e do Deslocamento."
44 Rotation Rotação extra, em graus, somada ao que 23 decidiu. Os quatro links ao lado (180, −90, 0, 90) escrevem esses valores na caixa.
45 Detectar ±90 ao clicar Sem efeito nesta versão. O ? ao lado explica a intenção: "Ao clicar, decide automaticamente entre +90 e −90 conforme o lado do eixo em que o ponto caiu."

Aba 1: Main. Ação e escala

# Controle O que faz
46 Ação Sem efeito nesta versão: o item é inserido sem sufixo de ação no layer e sem alterar a sua representação. Use os comandos de ação depois de inserir.
47 Scale 0.5, 1 (padrão), 2, 5 ou 10. Aplicado em X e em Y (e em Z, com o valor de X). Um valor não numérico ou zero vira 1.

Aba 2: Options/Utils

Os botões desta aba não recebem número porque o formulário não lhes dá nome interno.

Botão O que faz
Block batch insert Manda CAPCAD_BATCH_INSERT_NET para a linha de comando. Esse nome não existe nesta versão: o comando é recusado. Use CAPCAD_BATCH_DEVICE.
Block batch alignment insert Manda CAPCAD_BATCH_INSERT_ALIGNMENT_NET para a linha de comando. Esse nome também não existe nesta versão: use CAPCAD_BATCH_BLOCK_GRID.
Block Divider Executa CAPCAD_DIVIDER.
Check updates... Relê as pastas da biblioteca (o mesmo que 4).
Sincronizar bloco com biblioteca Não portado nesta versão.
Folders configuration... Não portado nesta versão.
Prepare blocks images... Não portado nesta versão.
Trocar blocos Executa CAPCAD_BLOCK_TOOLS, que traz a troca de definição de bloco.
Trocar ação Não portado nesta versão: a caixa de diálogo indica os comandos de ação como alternativa.
# Controle O que faz
48 caixa de ação Sem efeito nesta versão: nada a lê.

As notas em verde no meio da aba são o texto do próprio formulário e valem como regra de montagem da biblioteca: não pode haver nomes de bloco repetidos entre as pastas; o bloco não pode conter um bloco interno de mesmo nome; o arquivo cfg.xml dentro de cada pasta determina as configurações dos itens daquela pasta; e um arquivo .area de mesmo nome ao lado do bloco fornece o valor a usar nas quantificações.

A versão de linha de comando

-CAPCAD_DEVICE_INSERT faz a mesma inserção sem formulário, em quatro perguntas:

  1. Block name: — o nome do bloco. O último nome inserido com sucesso é oferecido entre <>; dar Enter aceita a sugestão.
  2. Point (or type a station): — o ponto de referência.
  3. Lado offset or [Left/Right/Detect]: — o lado do afastamento. Enter = Detect.
  4. Valor numérico para afastamento do eixo ou [Detectar]: — o afastamento. Vazio, ou qualquer resposta começando por D, significa detectar: o afastamento passa a ser a distância do próprio ponto clicado até o eixo (e, com o lado em Detect, o lado também sai daí).

O alinhamento é pedido logo depois do ponto. Nesta versão a rotação é sempre ortogonal ao eixo, e a estaca vem do ponto clicado projetado no eixo. Sem alinhamento: No alignment — cannot place.

Como as opções se combinam

As figuras abaixo saíram do próprio motor do comando (ItemPlacement) sobre um eixo com uma curva, com o ponto clicado sempre no mesmo lugar (o ponto cinza). Cada seta é o item, na sua posição e na sua rotação reais.

Offset 0, 4 à direita e 4 à esquerda, no modo Ponto clicado para eixo: o ponto clicado desce ao eixo e o item é afastado perpendicularmente à tangente daquela estaca.

Deslocamento 0, +8 e −8, com offset 3: a estaca é adiantada ou atrasada ao longo do eixo antes do afastamento, e a rotação acompanha a tangente do novo ponto.

As rotações que o motor sabe fazer. "paralela" é o que o formulário dá com Rotacionar ligado; "livre (0°)" é o que ele dá com Rotacionar desligado. "ortogonal" é o que a versão de linha de comando usa. O sentido decrescente (mais 180°) existe no motor, mas nenhum controle o liga nesta versão.

O que fica guardado entre sessões

Quase tudo o que não é lista. Ao fechar o formulário, as caixas de seleção, os botões de opção, as caixas de texto e as caixas de lista suspensa são gravadas nas preferências do usuário sob o prefixo FORM_INSERE_ITEM e restauradas na abertura seguinte: o modo de inserção, Rotacionar, os filtros 2D/3D/All, o texto da busca, Offset, Deslocamento, Rotation, Step, Ação, Scale e o nome do item no topo. As listas de categoria e de item não são gravadas: elas são reconstruídas a partir das pastas do projeto a cada abertura.

A versão de linha de comando guarda separadamente o último nome de bloco inserido com sucesso, na preferência InsertRoadItem.CommandLine.Last.

Notas

  • O offset negativo não vai para a esquerda. O sinal digitado na caixa 33 é usado duas vezes — uma para escolher o lado e outra como distância — e as duas se cancelam: um offset de −4 cai no mesmo lugar que +4. Enquanto isso não for corrigido, o botão ± (37) e a medição por pt (36), que escreve valores negativos para o lado esquerdo, não conseguem levar o item para o lado esquerdo do eixo. Use um valor positivo e selecione o eixo no outro sentido, ou mova o bloco depois.
  • A lista de itens abre filtrada em 3D. O filtro padrão é 3D, que só mostra nomes terminados em -3D. Numa biblioteca sem gêmeos tridimensionais a lista aparece vazia; clique em All (11).
  • O alinhamento é sempre pedido. Os botões Ativo / Selecionar (31, 32) ainda não escolhem nada: o comando pede o alinhamento em toda inserção. Se você não quer medir a partir de um eixo, responda com Esc — o item é então inserido no ponto clicado, sem offset e sem rotação pela tangente.
  • A layer não é trocada. O item é inserido na layer corrente do desenho. Ajuste a layer antes de inserir, ou use os comandos de ação depois.
  • Bloco que a biblioteca não acha. A inserção falha silenciosamente no desenho e a linha de comando escreve Block <nome> could not be inserted. (versão de linha de comando) ou Host failed to insert. (formulário). Confira se o .dwg está numa das pastas de biblioteca do projeto.
  • Não disponível nesta versão: 2D com 3D / 2D sem 3D (12, 13), gerar img. (15), Read-only (25), Habilita seleção múltipla (27), Substituir bloco (28), Recriar (30), ℓ (35), Detectar (39), Detectar ±90 ao clicar (45), Ação (46, 48) e, na aba Options/Utils, Sincronizar bloco com biblioteca, Folders configuration..., Prepare blocks images... e Trocar ação.
  • Dois botões da aba Options/Utils apontam para nomes que não existem. Block batch insert e Block batch alignment insert mandam CAPCAD_BATCH_INSERT_NET e CAPCAD_BATCH_INSERT_ALIGNMENT_NET, que não são comandos registrados: a linha de comando os recusa. Os equivalentes são CAPCAD_BATCH_DEVICE e CAPCAD_BATCH_BLOCK_GRID.
  • Os atalhos BV e II estão definidos no acad.pgp do CapCad. Se não abrirem o formulário na sua instalação, digite o nome completo do comando.
  • Os textos do formulário estão em inglês. O título é Dwg Library, e Main, Options/Utils, Step, Rotation, Scale, Reset, Update, Accept, Read-only, In block e os botões da segunda aba não foram traduzidos, mesmo no perfil do Brasil.
