CapSign — diagramação de placas

O que faz

O CapSign é o diagramador de placas do CapCad: a ferramenta que monta uma placa de sinalização vertical a partir do seu conteúdo, e não a partir de linhas desenhadas. São três portas de entrada para o mesmo motor, mais um atalho para o diagramador de outra empresa que alimenta a mesma biblioteca:

O modelo da placa, em termos de projeto

Uma placa é uma pilha de módulos. Um módulo é uma chapa — o retângulo pintado com a cor de fundo — mais a orla (o filete que contorna a chapa) e o conteúdo.

Numa pilha de módulos, a orla de cada módulo se abre no lado da junção e uma barra de emenda é desenhada entre eles: é assim que se representa a placa montada em duas ou mais chapas. Isso pode ser desligado (opção Emendas entre módulos no editor), e aí cada módulo vira uma placa independente com orla fechada.

Dentro de um módulo, o conteúdo é feito de elementos:

Relações: o que faz a placa se recompor sozinha

Nenhum elemento tem coordenada própria. Cada um (menos o primeiro do módulo) se ancora em outro, dizendo qual dos seus nove pontos de referência encosta em qual ponto do elemento de referência, com uma folga entre eles. Sobre isso há três refinamentos:

• Só vertical / só horizontal — alinha num eixo e deixa o outro livre ("fica embaixo dele, mas não mexe na horizontal").
• Referência composta — o elemento se ancora na caixa envolvente de dois ou mais elementos ao mesmo tempo ("centralizado sob as duas linhas").
• Deslocamento — um ajuste fino em X e Y aplicado depois do posicionamento.

No editor você não digita nada disso: arraste o elemento e o CapSign infere a relação a partir de onde você soltou — qual referência, qual par de pontos, qual folga. A folga é medida da geometria, não digitada. Se o arrasto criasse uma dependência circular, o movimento é recusado com a mensagem "Movimento rejeitado (criaria ciclo)".

Ao apagar um elemento do qual outros dependiam, os dependentes são reancorados para continuarem onde estavam ("Excluído (dependentes reancorados)").

Séries (alfabetos)

Quando você não escolhe a série, o CapSign detecta: uma linha inteiramente em maiúsculas sai em série D; qualquer minúscula manda a linha para Em. Existe ainda uma regra própria para "km" e "m": a unidade sai no minúsculo da série Em mesmo dentro de uma linha em D, para que "80 km" componha certo.

Não existe série A: ela não está no registro nem entre os arquivos de alfabeto.

Altura de letra mínima: 50 mm. Abaixo disso o motor recusa a linha e a placa não é montada.

O que a norma decide sozinha

Depois que o conteúdo está posto, o motor calcula, pela área da chapa:

A folga padrão entre elementos é 3/4 da altura de letra — é o valor que o botão 3/4 h do editor aplica e o que a entrelinha das mensagens usa. O painel ***CONSIDERAÇÕES*** do formulário de templates registra o par completo da norma: espaçamento horizontal 3/4 d e vertical 1,5 d.

Depois de calculada a dimensão mínima, largura e altura são arredondadas para o próximo valor de chapa disponível (0,5 · 0,8 · 1 · 1,2 · 1,5 · 2 · 2,5 · 3 · 3,5 · 4 m no formulário de templates; a grade de 5 cm no editor). O formulário avisa em vermelho quando largura ou altura passa de 4 m ("Medidas chapa não OK").

Ainda existe a tabela de altura de letra por velocidade, que preenche o campo H automaticamente:

Nas faixas urbanas acima de 80 km/h a tabela não define valor: o campo H fica vazio e você escolhe.

O arquivo da placa

O documento é salvo em .capsign (JSON). O CapSign abre dois dialetos no mesmo comando Abrir:

• o formato nativo, com os elementos, as relações e as opções da placa — é o que o editor grava;
• o JSON simplificado (sign › modules › lines), que é o que a IA produz e o que se digita à mão para um teste rápido. Ao abrir, ele é convertido em elementos e relações editáveis. A conversão é de mão única e parcial: pictogramas, placas identificadas apenas por código CONTRAN e linhas com vários segmentos são recusadas com o motivo.

Guarde o .capsign junto com o projeto: é ele que permite reabrir a placa e mexer no conteúdo. O dwg publicado é o resultado desenhado, não a definição.

Em preparo. O CapCad já traz a mecânica para gravar a definição dentro do desenho, no bloco da placa (não em cada inserção), de modo que uma placa recebida em um dwg de terceiros pudesse ser reaberta sem o .capsign original. A leitura está implementada nos cinco CADs, mas nada grava esse conteúdo ainda — hoje o arquivo é o único lugar onde a definição vive.

Fluxo de trabalho

Compondo no editor

1. Rode CAPCAD_CAPSIGN. A janela CapSign abre ao lado do desenho.
2. Arquivo › Novo: escolha um modelo em Começar a partir de: e informe a Altura de letra do projeto (mm). Todos os modelos geram elementos reais — nada fica "chumbado".
3. Acrescente conteúdo pelo grupo Elementos: Texto, Caixa, Seta, Picto, Borda, Fundo, Módulo. Texto, Caixa, Seta e Picto entram em modo de posicionamento: um fantasma acompanha o cursor, o encaixe é pré-visualizado e o clique solta o elemento (Esc cancela). Borda e Fundo pedem que você clique no elemento a contornar.
4. Ajuste no painel da direita: cor da placa, altura de letra do projeto, raio dos cantos, e as opções Entrelinha CONTRAN (3/4 h), Valores de chapa (5 cm) e Emendas entre módulos.
5. Para editar uma mensagem, duplo clique sobre o texto na tela: a edição é feita na própria placa, nas letras da série, com o cursor desenhado na posição medida pelo motor. Enter cria a linha seguinte, Esc cancela. F2 faz o mesmo pela seleção.
6. Arquivo › Salvar grava o .capsign.
7. CAD › Desenhar no CAD desenha a placa no desenho atual. Se o desenho atual estiver vazio, a placa é desenhada nele; se não, um desenho novo é aberto para ela.

Publicando a placa no projeto

1. Rode CAPCAD_CAPSIGN_TEMPLATES e use Importar do editor… (34) para trazer o .capsign — a placa é composta e desenhada.
2. Preencha o Código (29), marque Salvar placa em projeto (30) e, se quiser a folha, Gerar detalhamento (31).
3. Salvar (28) grava <código>.dwg na pasta de placas de projeto, um arquivo <código>.txt com o conteúdo pesquisável da placa, e — quando pedido — DET\<código>-DET.dwg.
4. A partir daí a placa aparece no Insere Vertical, na categoria Placas de projeto, como qualquer outra placa da biblioteca.

Partindo de uma fotografia

1. Rode CAPCAD_CAPSIGN_AI, 1. Abrir imagem (37), 2. Analisar imagem com IA (40) e confira o JSON que aparece na caixa (39).
2. 3. Gerar placa (47) desenha a placa lida, ou Abrir no editor (51) leva a definição para o editor, onde ela vira uma placa editável.

Os formulários

Os números são os mesmos em todas as capturas desta página; cada controle guarda seu número onde quer que apareça.

Templates CapSign (CAPCAD_CAPSIGN_TEMPLATES)

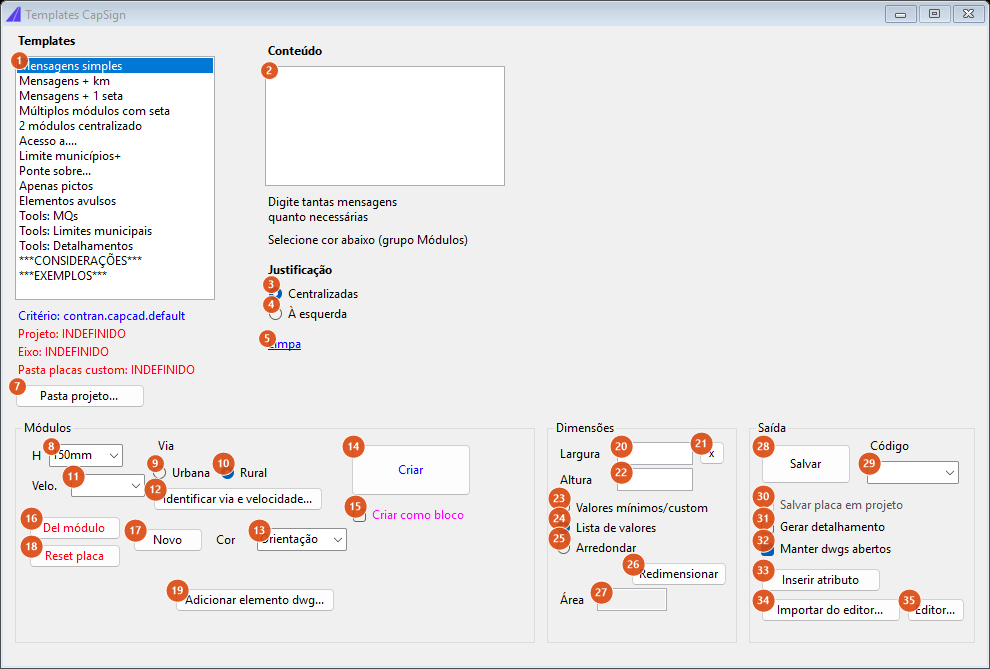

Estado inicial: o template "Mensagens simples" selecionado. A faixa azul sob a lista mostra de onde vêm o critério, o projeto, o eixo e a pasta de placas de projeto — em vermelho quando não há projeto ativo.

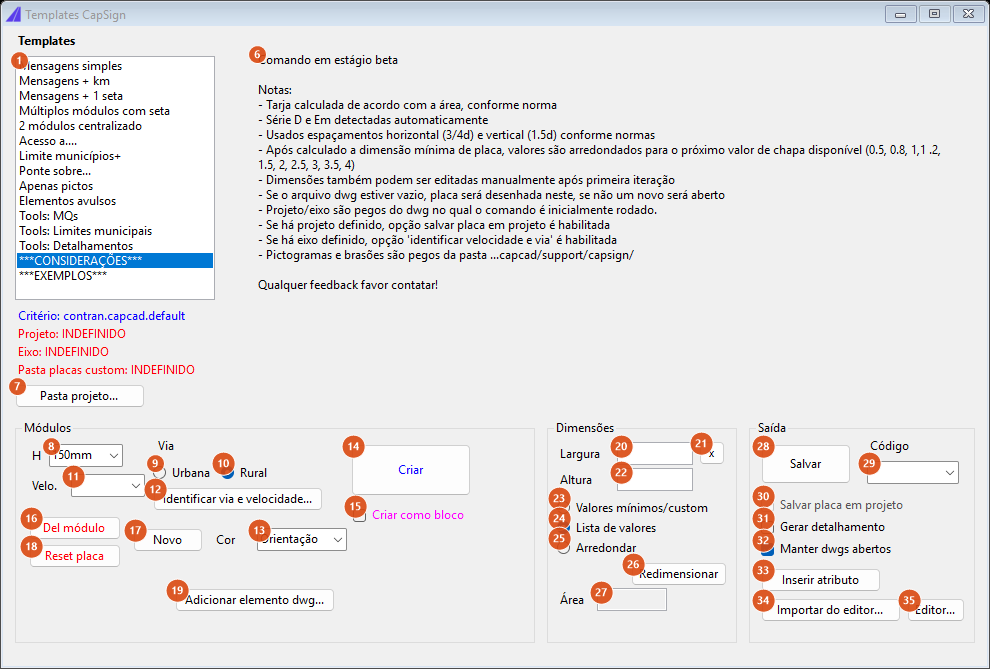

O item ***CONSIDERAÇÕES*** da lista mostra, dentro do próprio formulário, as regras que o motor aplica.

Templates (coluna da esquerda)

Os itens da lista, na ordem:

Conteúdo (painel do template "Mensagens simples")

Módulos (quadro inferior esquerdo)

Dimensões (quadro inferior central)

Saída (quadro inferior direito)

Controles que só aparecem depois do primeiro módulo, e por isso não estão numerados nas capturas: a lista Referência (Abaixo, Acima, Esquerda, Direita, com fundo azul-claro) e a caixa Emendar, ambas ao lado do botão 14.

CapSign AI (CAPCAD_CAPSIGN_AI)

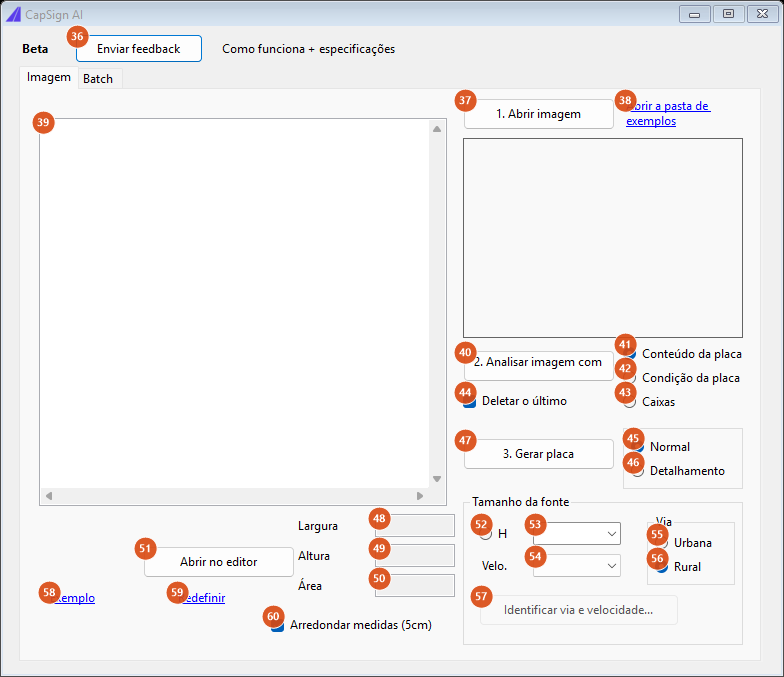

Aba Imagem: uma fotografia por vez — abrir, analisar, gerar.

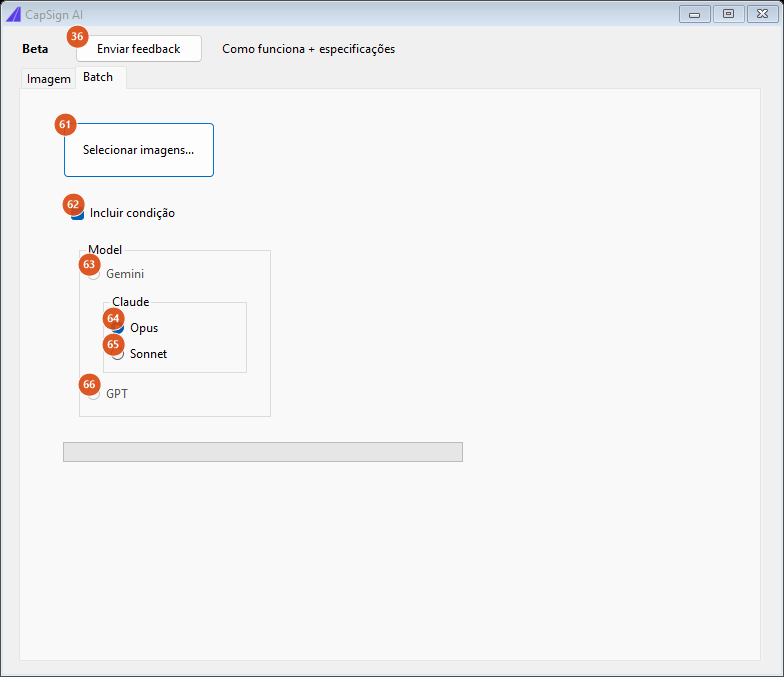

Aba Batch: até dez fotografias de uma vez, cada placa desenhada 3 unidades acima da anterior, com a foto ao lado.

Cabeçalho

Aba Imagem

Aba Batch

Abaixo dos modelos, a barra de progresso e a linha de status da execução em lote.

O editor interativo (CAPCAD_CAPSIGN)

O editor é uma janela WPF chamada CapSign, aberta integrada ao CAD (não é um executável à parte). Uma janela por sessão. Sem host CAD ativo, os botões de CAD ficam ocultos e o editor funciona como um diagramador independente.

Faixa de comandos

Modelos oferecidos em Novo (todos geram elementos e relações editáveis):

Além desses, qualquer .capsign, .json ou .txt colocado na pasta de modelos aparece na lista como ponto de partida — basta soltar o arquivo lá, sem mexer em código.

Painel da direita

• NOVO TEXTO — Conteúdo, H letra (mm), Série (alfabeto) para o próximo texto.
• PLACA — Cor (preset), Altura de letra do projeto (mm), Raio dos cantos (m), e as opções Entrelinha CONTRAN (3/4 h), Valores de chapa (5 cm), Emendas entre módulos, Preview placa e Detalhamento (folha DET) (visualização, somente leitura).
• DIMENSÕES (m) — digite p/ travar — L e A, cada um com um botão auto: digitar um valor trava a dimensão em torno do centro; auto devolve o cálculo automático.
• MÓDULO (m) — Cor do módulo (ou (esquema), seguindo a placa), Respiro e Excluir módulo vazio.
• NOVA CAIXA (m) — largura e altura da próxima caixa.
• ELEMENTO SELECIONADO — conforme o tipo: Texto, H letra, Série, Cor, Cor do fundo, Raio dos cantos, Distância (m) (com um botão 3/4 h que aplica a folga da norma), Margem (m) nos elementos que abraçam outro, Largura e Altura.
• Mostrar todas as relações — desenha as âncoras de todos os elementos, não só do selecionado.

Na tela — a unidade é o metro. Clique seleciona; arrastar reancora; duplo clique num texto entra na edição no lugar; roda do mouse dá zoom sob o cursor; arrastar com o botão do meio faz pan; duplo clique com o botão do meio enquadra a placa inteira; Del apaga. A linha de status na base informa cada ação.

Como as opções se combinam

Todas as figuras abaixo foram produzidas rodando os motores do próprio CapSign — os templates do editor, o solucionador de relações e o desenhista CAD-free — e desenhando o resultado tal como o CAD o receberia.

Uma placa a partir de mensagens

Template "Mensagens simples", duas linhas em 150 mm, categoria Orientação: 1,80 × 0,70 m, 1,26 m². A orla, o respiro e o raio dos cantos vêm da tabela por área; as linhas saem em série D porque o texto está todo em maiúsculas.

A mesma placa a partir da definição JSON que o botão "Exemplo" (58) escreve — "Curitiba" e "Ponta Grossa" em caixa mista, o que leva as linhas para a série Em. 1,90 × 0,70 m.

Módulos e emendas

Dois módulos: "CURITIBA" em 200 mm sobre "PONTA GROSSA / AEROPORTO" em 150 mm. As orlas se abrem no lado da junção e a barra de emenda marca o encontro das chapas. Repare que os módulos são igualados na largura do maior.

O modelo "Dois módulos" do editor, com a mesma regra de emenda.

Modelos do editor

"Múltiplas mensagens": três linhas espaçadas pela norma, 1,86 × 0,92 m em 150 mm.

"Limite de municípios": a placa inteira sai na categoria Indicativa (azul) e o cabeçalho é um módulo próprio acima do módulo dos nomes — daí a emenda entre os dois. O cabeçalho sai um degrau de altura de letra abaixo dos nomes dos municípios.

"Orientação (destinos + km)": os destinos alinhados à esquerda e as distâncias numa coluna à direita. A distância da linha mais larga (nome + folga + distância) é a âncora da coluna; as demais se alinham pela borda direita dela na horizontal e pelo centro da sua própria linha na vertical — por isso a coluna se mantém à direita sem que ninguém a posicione.

"Orientação (destinos)": cada destino com a sua seta. As setas são hoje uma forma esquemática, com o tamanho e a folga lateral que a norma pede para a altura de letra escolhida.

Categorias de cor

A mesma mensagem nas categorias da lista Cor (13), na ordem Advertência, Indicativa, Regulamentação, Obra, Orientação e Turística. A categoria Educativa não aparece porque usa o mesmo esquema de Regulamentação (fundo branco, detalhe preto). Cada categoria escolhe a cor de fundo da chapa e a cor de detalhe (orla e texto). As cores da figura são as cores de exibição do editor — no desenho a placa sai nos índices de cor do CAD correspondentes, e a chapa de Advertência é o amarelo da norma, não o tom alaranjado da prévia.

Lembrado entre sessões

Apenas o idioma do editor (Português / English / Español) é gravado nas preferências do usuário e restaurado na próxima abertura. Os formulários Templates CapSign e CapSign AI abrem sempre nos seus valores padrão: template Mensagens simples, H 150 mm, via Rural, cor Orientação, arredondamento por Lista de valores, Manter dwgs abertos marcado; e, no CapSign AI, prompt Conteúdo da placa, modo Normal, modelo Opus, Deletar o último, Arredondar medidas (5cm) e Incluir condição marcados.

O que persiste de verdade são os arquivos: o .capsign que você salvou no editor e a placa publicada na pasta de placas de projeto.

Notas

• O formulário de templates está em estágio beta e diz isso. Hoje só o template Mensagens simples monta placa; os demais painéis existem, mas os botões respondem com o aviso de recurso em portabilidade. O caminho completo para uma placa qualquer é o editor (CAPCAD_CAPSIGN), e depois Importar do editor… aqui para salvar no projeto e gerar o detalhamento.
• Regra do desenho vazio. Ao criar o primeiro módulo (ou ao importar do editor), se o desenho atual estiver vazio a placa é desenhada nele; se tiver qualquer entidade, um desenho novo é aberto. Projeto e eixo são lidos do desenho em que o comando foi executado.
• Cada redesenho apaga o anterior. Enquanto o formulário está aberto, a placa é apagada e redesenhada a cada mudança — só o último desenho fica.
• Salvar exige projeto. Sem projeto ativo com pasta de placas de projeto definida, Salvar avisa e não grava. A pasta é a mesma que o Insere Vertical usa na categoria Placas de projeto, e a mesma que o PlacaPro deve apontar no seu menu EXPORTAR.
• Pictogramas e brasões são lidos da pasta ...capcad/support/capsign/.
• A IA não faz tudo. A reprodução em C# recusa, com o motivo explícito: definições com mais de uma placa ("processe uma por vez"), placas identificadas só por código CONTRAN (nesse caso, insira o bloco da Biblioteca), o tipo orientação (destinos + km, ainda aguardando o porte do template correspondente), o tipo pictograms, e elementos do tipo seta, pictograma ou escudo dentro de uma placa de módulos. Linhas de texto e módulos empilhados funcionam.
• Setas e pictogramas no editor são hoje formas esquemáticas: a direção, o tamanho normativo e o posicionamento estão certos, o desenho definitivo virá dos blocos da biblioteca.
• A folha de detalhamento sempre rotula a série como Em e a cor como branca no quadro MENSAGENS, mesmo quando a placa usa outra série ou outra cor. Confira esse rótulo antes de publicar a folha.
• Nos outros CADs. O formulário de templates roda nos cinco CADs. O editor interativo, porém, só abre no AutoCAD: no BricsCAD, GstarCAD e ZWCAD o comando CAPCAD_CAPSIGN responde na linha de comando dizendo que o editor hospedado não está disponível ali, e no ARES Commander responde com o aviso de recurso ainda por vir. O botão Editor... (35) do formulário de templates, nesses CADs, mostra o aviso de que não há host disponível. Os comandos CAPCAD_CAPSIGN_AI e CAPCAD_SIGN_PLACAPRO existem hoje no AutoCAD (o ARES avisa que ainda não estão disponíveis).

O atalho para o PlacaPro (CAPCAD_SIGN_PLACAPRO)

O PlacaPro é um software de diagramação de placas de outra empresa (www.placapro.com.br), com licença negociada e adquirida à parte. O CapCad não o embute: o comando só abre um aviso com três ações.

Ou seja: PlacaPro e CapSign alimentam a mesma prateleira. Uma placa vinda de qualquer um dos dois aparece no Insere Vertical como placa de projeto, com a diferença de que a placa feita no CapSign tem um .capsign por trás, que você pode reabrir e editar.
