| Comando | CAPCAD_MARKING_AREA_2FLOW |
| Atalho | Z2 (também ZB) |
| Ribbon | Aba CapCad › painel Sinalização Horizontal › botão Zebrados › 2 Fluxos |
| Categoria | Horizontal: Especiais (Brasil) |
| Formulário | ChevronForm (modeless: o desenho continua ativo com o formulário aberto) |
| Hosts | AutoCAD, BricsCAD, GstarCAD, ZWCAD, ARES Commander |
| Também | Comandos irmãos, documentados nas suas próprias páginas: CAPCAD_MARKING_AREA_1FLOW (uma linha de referência), CAPCAD_MARKING_AREA_3FLOW (três fluxos), CAPCAD_MARKING_AREA_LINEAR (ao longo de um eixo) e CAPCAD_MARKING_AREA_ASSISTANT (escolhe o comando certo para a seleção e abre este formulário com as referências já carregadas). CAPCAD_MARKING_HUB encaixa este formulário no hub de sinalização horizontal; as ferramentas de aeroporto o abrem pelo nome. |
Desenhe uma ilha canalizada em segundos, pela norma, e continue ajustando enquanto vê o resultado. Com os comandos comuns do CAD, uma área zebrada é uma tarde de offsets, arrays, trims e hachuras que se refaz a cada mudança da geometria. Aqui você seleciona as duas linhas e o resto acompanha.
- Pré-visualização ao vivo. Cada valor alterado redesenha a ilha inteira: franjas, linhas de canalização, tachas, contraste. Aceite quando estiver certo, Redefina se não estiver.
- Os números da norma, já dentro. Predefinições por país trazem o vão livre, a espessura da franja, a largura da linha, o ângulo e a folga do CONTRAN, da CET-SP, do DER-MG, do TSRGD britânico, da França, Espanha, Portugal, SIECA, México, Colômbia, Equador, Argentina, Paraguai e Ontário. Salve as suas para o usuário ou para o projeto.
- Quatro famílias, dois métodos. Merge e diverge (franjas brancas em V) ou off side e near side (diagonais amarelas), medidas a partir de uma linha central ou a 45° das linhas de canalização, como o CONTRAN desenha.
- Tachas e balizadores posicionados por você. Tachas, tachões ou balizadores ao longo das duas linhas, com visibilidade, alternância e tachas internas ao longo de cada V.
- Simplificado ou detalhado. Polylines com espessura para trabalho rápido em escalas pequenas, ou contornos fechados com hachura que respeitam o vão exatamente, com bico sólido onde a norma pede.
- Editável depois. Cada ilha é marcada como grupo e guarda os ajustes com que foi construída, para ser reselecionada e reaberta no formulário.
O que faz
Você seleciona duas linhas de referência que se encontram num ponto (o bico da ilha) e se abrem a partir dele. O comando preenche a cunha entre elas com franjas em V (brancas, para fluxos no mesmo sentido: merge ou diverge) ou franjas diagonais (amarelas, para fluxos opostos: off side ou near side), redesenha as duas referências como linhas de canalização na largura escolhida e coloca tachas ao longo delas. Tudo vai para os layers CapCad da cor escolhida, marcado como um grupo, e os ajustes ficam guardados no desenho.
O que aparece na tela é uma pré-visualização ao vivo: cada mudança apaga o resultado anterior e desenha de novo. Aceitar mantém o desenho e libera o formulário para outra ilha; Redefinir apaga; fechar o formulário mantém a última pré-visualização no desenho.
Usos típicos: áreas de gore em entradas e saídas de ramos, ilhas pintadas em interseções, a área neutra entre faixas que se separam, a zona zebrada antes de um obstáculo na pista.
Fluxo de trabalho
- Execute
CAPCAD_MARKING_AREA_2FLOW(ou digiteZ2). O formulário abre ao lado do desenho. - Escolha a família (8 a 11): merge ou diverge para fluxos no mesmo sentido, off side ou near side para fluxos opostos.
- Escolha uma Predefinição (57), se a regra do país estiver na lista, ou digite o vão livre, a espessura da franja e a largura da linha (18, 20, 22).
- Clique em Selecionar referência (1) e selecione as duas linhas. Elas devem ter um ponto final em comum no bico; uma polyline com exatamente dois segmentos também é aceita e é dividida no vértice do meio.
- A ilha aparece. Refine: Iniciar em (27), Modo extend (19), tachas (33 a 45), Aparar (23) contra um contorno, Contraste (29), o ângulo e o método (71 a 74).
- Clique em Aceitar (12). O resultado fica; o formulário está pronto para o próximo par de linhas.
- Para alterar uma ilha depois, clique em Editar existente (7) e selecione qualquer parte dela.
No AutoCAD cada redesenho é um passo de undo, portanto U remove só a última pré-visualização.
O formulário
Os números são os mesmos em todas as capturas desta página. Os grupos Predefinição, Extras e Método ficam abaixo das abas e aparecem nas duas; a marca "!" (66) só aparece quando há um vão digitado no modo Simplificado.

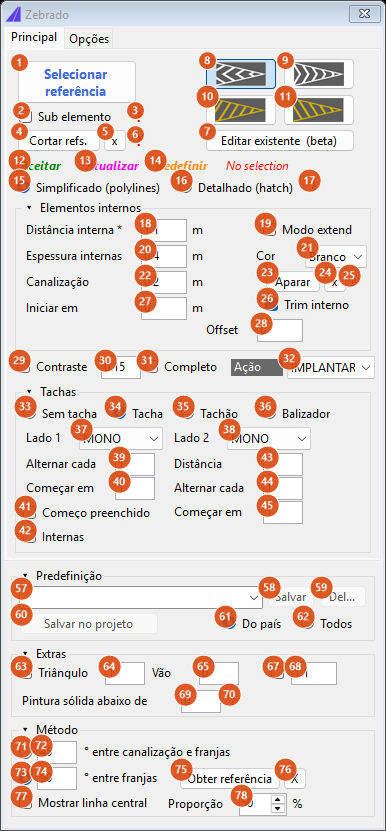

Aba "Principal" como abre num perfil brasileiro: Merge, Simplificado, 1,1 / 0,4 / 0,2, tachas dos dois lados, triângulo desligado e sem vão (um perfil inglês abre com o triângulo ligado e vão 0,1).

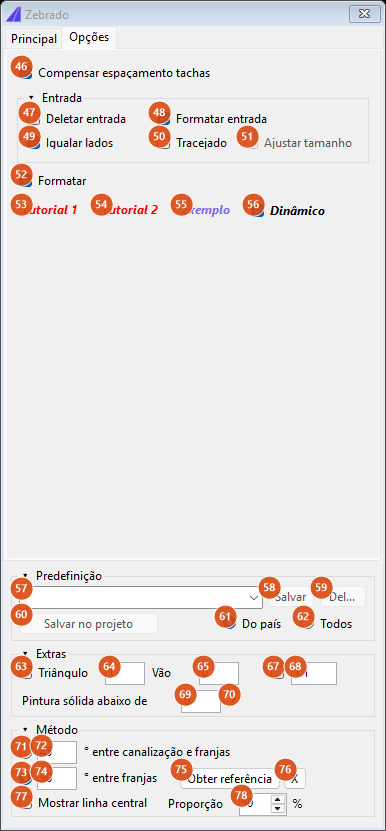

Aba "Opções": tratamento da entrada, formatação, o par de opções do tracejado britânico, os tutoriais e o desenho de exemplo.
Aba "Principal": seleção e ações
| # | Controle | O que faz |
|---|---|---|
| 1 | Selecionar referência | Esconde o formulário e pede as duas linhas de referência. Aceita exatamente duas curvas; uma polyline com exatamente dois segmentos (três vértices) é dividida no vértice do meio nas duas referências. Cada linha pode ter no máximo 2000 unidades e 30 segmentos. Uma nova seleção começa uma nova ilha: a pré-visualização anterior fica no desenho e deixa de fazer parte da pré-visualização. Com Deletar entrada (47) ligado, as entidades selecionadas são apagadas. |
| 2 | Sub elemento | Seleção por segmento em vez de por entidade: você clica numa entidade perto de um segmento, duas vezes, e só o segmento clicado de cada uma é usado como referência. Deletar entrada é ignorado neste modo. |
| 3 | ? | Ajuda: "Selecione 2 partes de uma polylines inteira. As mesmas precisam se estarem tocando." |
| 4 | Cortar refs. | Com as referências selecionadas, indique pontos de corte (Esc para terminar). Cada ponto encurta a referência mais próxima dele, mantendo o trecho do primeiro vértice dessa referência até o ponto de corte, e a ilha termina ali. Precisa das referências antes ("Select the references first."). |
| 5 | x | Esquece os pontos de corte e redesenha. |
| 6 | ? | Ajuda: "Selecione 1 ou 2 pontos referência para diminuir o tamanho do zebrado." |
| 7 | Editar existente (beta) | Selecione uma ilha já desenhada (qualquer parte dela). Os ajustes e as referências guardados são carregados no formulário, as entidades antigas (e o contraste delas) são apagadas e a ilha é redesenhada com a mesma identidade de grupo, pronta para ser alterada. Precisa de Dinâmico (56) ligado e de um CAD que guarde registros de grupo (AutoCAD). |
| 8 | Merge | Família branca: franjas em V encaixadas entre as duas linhas (ver as figuras abaixo). |
| 9 | Diverge | Família branca: franjas em V no sentido contrário; os blocos de tacha giram 180°. |
| 10 | Off side | Família amarela: franjas diagonais simples, inclinadas para um lado. O método CONTRAN (71) nunca é usado nas amarelas. |
| 11 | Near side | Família amarela: a imagem espelhada de Off side. |
| 12 | Aceitar (verde) | Mantém a pré-visualização como entidades comuns, esquece as referências, o contorno de trim e os pontos de corte, e espera a próxima seleção ("Accepted. Select new references."). A próxima ilha recebe uma nova identidade de grupo. |
| 13 | Atualizar (magenta) | Redesenha a pré-visualização com os valores atuais (o mesmo que Enter em qualquer caixa de valor). |
| 14 | Redefinir (laranja) | Apaga a pré-visualização. |
| 15 | Simplificado (polylines) | Cada franja é uma polyline aberta com espessura constante; as linhas de canalização são as duas referências desenhadas com a largura da linha (22). |
| 16 | Detalhado (hatch) | Cada franja é um contorno fechado preenchido com hachura SOLID, com as pontas acompanhando as referências exatamente no vão (65); as duas linhas de canalização viram uma faixa fechada preenchida. O triângulo do bico (63) é preenchido nos dois modos. |
| 17 | ? | Ajuda: "Modo detalhado desenha as franjas internas precisamente como uma polyline fechada preenchida com hachura. Simplificado desenha polylines abertas com width. Modo simplificado é recomendado para escalas de 1:500 ou menores." |
| linha de status | No selection em vermelho até selecionar as duas referências; N strip(s). em azul após cada redesenho; texto vermelho quando algo impede a pré-visualização. |
Aba "Principal": Elementos internos
| # | Controle | O que faz |
|---|---|---|
| 18 | Distância interna * (m) | O vão livre entre duas franjas, medido perpendicularmente a elas: o número que as normas citam (CONTRAN 1,10 / 2,10, França 1,35, SIECA 2,50). O motor soma a espessura da franja e converte para o passo ao longo da linha central (÷ sen(ângulo/2), que é ×√2 a 90°) ou ao longo das referências (×√2 no método CONTRAN). Aplicado ao pressionar Enter. |
| 19 | Modo extend | Prolonga as referências em memória antes de dividir (×1,1 merge, ×1,25 diverge, ×1,75 amarelas), para que as últimas franjas passem da extremidade aberta em vez de parar antes dela. Desligado automaticamente quando as duas linhas não se tocam no bico. |
| 20 | Espessura internas (m) | Largura de cada franja. Um valor acima de 5 é tratado como centímetros herdados de configurações antigas e dividido por 100. Abaixo de 0,01 a linha de status diz "Internal width too small.". |
| 21 | Cor | Branco, Amarelo, Azul, Vermelho, Verde, Preto. Escolhe os layers CapCad do catálogo de layers ativo: branco e amarelo têm um layer para as franjas (…_ZPA) e outro para as linhas de canalização (…_LCA); azul, vermelho, verde e preto usam o seu layer de cor único para as duas coisas. |
| 22 | Canalização (m) | Largura das duas linhas de canalização desenhadas sobre as referências quando Formatar entrada (48) está ligado, e do recuo que as franjas do modo Detalhado mantêm delas. Também entra no afastamento das tachas (metade dela, mais 0,10, mais a meia profundidade do tachão, 0,20). Abaixo de 0,01 a linha de status diz "External width too small.". |
| 23 | Aparar | Selecione uma curva como contorno de trim. É tratada como fechada mesmo que não seja. |
| 24 | x | Esquece o contorno de trim. |
| 25 | ? | Ajuda: "Selecione uma referência para trim, se aberta será tratada como fechada." |
| 26 | Trim interno | Ligado (padrão): a parte de cada franja dentro do contorno é removida e a parte de fora fica. Desligado: fica a parte de dentro. Franjas que o contorno não toca ficam nos dois casos. |
| 27 | Iniciar em (m) | Distância pulada ao longo da linha central antes da primeira franja. Só no método oficial (73); a caixa fica desabilitada com o método CONTRAN. |
| 28 | Offset | Desloca o contorno de trim por esta distância antes de aparar (só contornos fechados); a direção inverte com Trim interno. 0 = apara no próprio contorno. |
Aba "Principal": Contraste e Ação
| # | Controle | O que faz |
|---|---|---|
| 29 | Contraste | Desenha um fundo preto atrás das franjas: cada franja aberta é repetida com a espessura mais o valor de 30, no layer preto, atrás da ilha. Franjas fechadas (modo Detalhado) são puladas, portanto no Detalhado isto precisa de Completo. O fundo tem identidade de grupo própria, e Editar existente o apaga junto com a ilha. |
| 30 | valor | Quanto o fundo é mais largo que a franja (padrão 0,15). |
| 31 | Completo | Em vez de um halo por franja, um fundo fechado sobre a ilha inteira: as duas referências unidas e fechadas com uma reta. Faz parte do grupo da própria ilha. |
| 32 | Ação | IMPLANTAR (obra nova, sem sufixo), MANTER, REMOVER ou REVITALIZAR: acrescenta o sufixo correspondente a todos os layers usados (franjas, linhas de canalização, contraste, tachas), e as entidades recebem a cor de domínio dessa ação. |
Aba "Principal": Tachas
As tachas são blocos da biblioteca inseridos ao longo das duas referências, afastados para fora da linha e girados com ela. Precisam de um CAD que insira blocos na pré-visualização (AutoCAD); os outros hosts as pulam em silêncio.
| # | Controle | O que faz |
|---|---|---|
| 33 | Sem tacha | Sem tachas. |
| 34 | Tacha | Bloco TACHA (padrão). |
| 35 | Tachão | Bloco TACHAO. As tachas passam para o layer amarelo de franjas. |
| 36 | Balizador | Bloco BALIZA. |
| 37 | Lado 1 | Estado de visibilidade dos blocos ao longo da referência 1: SEM (sem tachas desse lado), MONO, BI, MONO_PLOTAVEL, BI_PLOTAVEL, GENERICA_VAZADO, GENERICA_PREENCHIDO. Gravado na propriedade Visibility1 do bloco. |
| 38 | Lado 2 | O mesmo para a referência 2. |
| 39 | Alternar cada | Mantém uma tacha a cada N posições, contadas a partir de Começar em (40). 1 = todas as tachas. |
| 40 | Começar em | Posição (a partir de 1) da primeira tacha mantida. |
| 41 | Começo preenchido | Mantém também as posições antes de Começar em, para a alternância começar ali sem deixar um vazio no bico. Compartilhado com as tachas internas. |
| 42 | Internas | Coloca também tachas-guia ao longo de cada V, da tacha da referência 1 até o vértice e dele até a tacha da referência 2 (só no método CONTRAN). Precisa de uma distância em 43. |
| 43 | Distância | Espaçamento das tachas internas ao longo do V. Vazio ou 0 = sem tachas internas. |
| 44 | Alternar cada (internas) | Gera tachas internas a cada N-ésimo V. |
| 45 | Começar em (internas) | Primeiro V (a partir de 1) que recebe tachas internas; Começo preenchido (41) preenche também os Vs anteriores. |
Onde a tacha cai no seu trecho de referência (entre dois contatos de franja) depende de Compensar espaçamento tachas (46): com ele, a tacha fica na metade, num terço ou em dois terços do trecho conforme o ângulo da franja; sem ele, sempre no meio.
Aba "Opções"
| # | Controle | O que faz |
|---|---|---|
| 46 | Compensar espaçamento tachas | Ligado (padrão): as tachas ficam em ½, ⅓ ou ⅔ do seu trecho de referência conforme o ângulo das franjas, para caírem visualmente entre as franjas. Desligado: toda tacha no meio do trecho (ver figura). |
| 47 | Deletar entrada | Apaga as duas referências selecionadas depois da seleção (as linhas de canalização desenhadas por Formatar entrada as substituem). Não se aplica no modo Sub elemento. |
| 48 | Formatar entrada | Redesenha as duas referências como linhas de canalização com a largura de 22 no layer …_LCA (Detalhado: uma faixa fechada preenchida). Desligado: as referências ficam como estão e nada é desenhado sobre elas. Condição para Tracejado. |
| 49 | Igualar lados | Mantido por compatibilidade: o motor atual só reage a ele quando a referência mais curta não pode ser prolongada até a mais longa, e nesse caso não desenha nada. |
| 50 | Tracejado | Só no perfil do Reino Unido, com Formatar entrada ligado: as linhas de canalização vão para o layer …_ZPA_1004, que carrega o linetype tracejado "1004" do TSRGD, lido de TSRGD plus.lin (diagrama 1041). Nos outros perfis as linhas ficam no layer comum. Habilitado só enquanto Formatar entrada está ligado. |
| 51 | Ajustar tamanho | Com Tracejado: estica cada linha de canalização para começar e terminar num traço inteiro. Se o padrão não puder ser lido, a linha sai sem ajuste e o status diz "Dashed pattern not found on |
| 52 | Formatar | Ligado (padrão): desenha nos layers CapCad descritos acima. Desligado: tudo vai para o layer corrente. |
| 53, 54 | Tutorial 1, Tutorial 2 | Abrem os vídeos tutoriais (só no perfil brasileiro; os outros perfis recebem "Em desenvolvimento."). |
| 55 | Exemplo | Depois de "Abrindo novo arquivo com o exemplo. Prosseguir?", baixa sample-chevron-2.dwg do servidor CapCad e o abre. |
| 56 | Dinâmico | Pré-visualização ao vivo. Desligado: as mudanças não são desenhadas até ligar de novo (e Editar existente se recusa a rodar). |
Predefinição (abaixo das abas)
| # | Controle | O que faz |
|---|---|---|
| 57 | Predefinição | Nesta ordem: predefinições salvas no projeto (prefixo project:), predefinições salvas para o usuário (inclusive as gravadas por versões antigas) e depois as regras de país embutidas. Escolher uma aplica e redesenha; digitar um nome novo é como se cria uma predefinição (só Salvar/Del... reagem enquanto você digita). Uma embutida ainda sem valores diz "Em desenvolvimento." e não muda nada. |
| 58 | Salvar | Salva os valores atuais com o nome digitado no arquivo do usuário (Exports\presets.config). Desabilitado nos nomes embutidos. Pergunta antes de sobrescrever; confirma com "nome preset recorded.". |
| 59 | Del... | Apaga a predefinição personalizada mostrada, depois de "Are you sure to delete: nome ?"; confirma com "Preset deletado: nome". |
| 60 | Salvar no projeto | Salva no presets.config do projeto (raiz do projeto, ou a pasta de presets quando o projeto define uma). Habilitado só com um projeto aberto e um nome personalizado. |
| 61 | Do país | Lista só as embutidas do perfil de país ativo (padrão). |
| 62 | Todos | Lista as embutidas de todos os países, para comparação e teste. |
Uma predefinição guarda: distância interna, espessuras, ângulos, método, Simplificado/Detalhado, formatar entrada, tracejado, ajustar tamanho, modo extend, deletar entrada, triângulo ligado/tamanho, vão, largura da pintura sólida, família de tacha, família do zebrado e cor. Ao aplicar, primeiro o ângulo interno vai para 90° e depois entram os valores da predefinição; uma predefinição que traz vão muda o formulário para Detalhado, porque só esse modo desenha o vão exato. Contraste, trim, ação e os filtros de tachas não fazem parte da predefinição.
Predefinições embutidas e o que cada uma define (larguras e vãos em metros; em branco = a predefinição não mexe nessa caixa):
| Predefinição | Perfis | Distância interna | Espessura | Canalização | Vão | Ângulo | Método | Tachas | Extras |
|---|---|---|---|---|---|---|---|---|---|
| CONTRAN <=70km/h | brazil, generic | 1,10 | 0,40 | 0,20 | 0 | 90 | CONTRAN 45° | Tacha | |
| CONTRAN >70km/h | brazil, generic | 2,10 | 0,40 | 0,20 | 0 | 90 | CONTRAN 45° | Tachão | |
| DER-MG | brazil, generic | 1,20 | 0,40 | 0,15 | 0 | 90 | CONTRAN 45° | Tacha | |
| CET (90 graus int.) | brazil, generic | 1,40 | 0,40 | 0,20 | 0 | 90 | oficial | Tacha | |
| UK-TSRGD-MOTORWAY | uk, generic | 1,40 | 1,00 | 0,20 | 0,15 | 90 | oficial | sem | triângulo 2 |
| UK-TSRGD-1041 (tipo 1) | uk, generic | 2,02 | 0,10 | 0,15 | 0 | 90 | oficial | sem | triângulo 1, formatar entrada, tracejado, ajustar tamanho |
| UK-TSRGD-1041 (tipo 2) | uk, generic | 1,26 | 0,15 | 0,20 | 0 | 90 | oficial | sem | triângulo 1, formatar entrada, tracejado, ajustar tamanho |
| USA-FHWA | usa | 0,30 | 90 | oficial | sem | branco | |||
| USA-FHWA-URBAN | usa | 0,20 | 90 | oficial | sem | branco | |||
| CANADA-ONTARIO | canada | 3,79 | 0,45 | 90 | oficial | sem | branco | ||
| CANADA-ONTARIO-URBAN | canada | 1,67 | 0,45 | 90 | oficial | sem | branco | ||
| ARGENTINA-CARRETERAS | argentina | 0,80 | 0,40 | 0,10 | oficial | sem | |||
| ARGENTINA-URBANO | argentina | 0,40 | 0,40 | 0,10 | oficial | sem | |||
| CHILE | chile | 1,00 | 0,40 | 0,20 | 0,15 | 90 | oficial | sem | Detalhado, Diverge, branco |
| CHILE-URBANO? | chile | 2,50 | 0,15 | 0,20 | 0,15 | 90 | oficial | sem | triângulo 1, formatar entrada, tracejado, ajustar tamanho, branco |
| COLOMBIA-CARRETERAS | colombia | 2,00 | 1,00 | 0,30 | 90 | oficial | sem | branco | |
| COLOMBIA-URBANO | colombia | 1,20 | 0,60 | 0,20 | 90 | oficial | sem | branco | |
| ECUADOR-CARRETERAS | ecuador | 2,00 | 1,00 | 0,15 | 0,15 | 90 | oficial | sem | |
| ECUADOR-URBANO | ecuador | 1,20 | 0,60 | 0,10 | 0,10 | 90 | oficial | sem | |
| PORTUGAL-AUTOESTRADA | portugal | 1,50 | 0,50 | 0,20 | 0,30 | 53,13 | oficial | sem | branco |
| PORTUGAL-ESTRADA | portugal | 1,00 | 0,30 | 0,15 | 0,30 | 53,13 | oficial | sem | branco |
| PARAGUAY-CARRETERAS, -URBANO | paraguay | 1,00 | 0,40 | 0,30 | 0 | 60 | oficial | sem | branco |
| MEXICO-CARRETERAS | mexico | 2,00 | 0,20 | 0,15 | 90 | oficial | sem | branco | |
| MEXICO-URBANO | mexico | 2,00 | 0,10 | 0,10 | 90 | oficial | sem | branco | |
| SIECA-CARRETERAS | sieca | 2,50 | 1,00 | 0,20 | 0,20 | 53,13 | oficial | sem | triângulo 2, Detalhado |
| SIECA-URBANO | sieca | 1,00 | 0,40 | 0,20 | 0,20 | 53,13 | oficial | sem | triângulo 2, Detalhado |
| FRANCE-AUTOROUTE / -ROUTE / -URBAIN | france | 1,35 | 0,50 | 0,225 / 0,18 / 0,15 | 0,15 / 0,12 / 0,10 | 53,13 | oficial | sem | branco, pintura sólida abaixo de 0,30 |
| SPAIN-CARRETERAS | spain | 2,50 | 1,00 | 53,13 | oficial | sem | Detalhado, branco, pintura sólida abaixo de 1,00 | ||
| SPAIN-URBANO | spain | 1,00 | 0,40 | 53,13 | oficial | sem | Detalhado, branco, pintura sólida abaixo de 1,00 |
Toda predefinição que define alguma coisa também zera Pintura sólida abaixo de, salvo quando traz o seu próprio valor. Listadas mas sem valores ("Em desenvolvimento."): EUROPE-GENERAL-HIGHWAY, BOLIVIA, PERÚ, URUGUAY e VENEZUELA (carreteras e urbano). As predefinições marcadas para depuração no código (EUA, Chile, Colômbia, México, SIECA, França, Espanha) aparecem em todos os perfis numa build de depuração.
Extras (abaixo das abas)
| # | Controle | O que faz |
|---|---|---|
| 63 | Triângulo | Desenha um triângulo preenchido no bico, fechando a ponta da ilha. |
| 64 | valor | Comprimento dos lados do triângulo ao longo de cada referência. |
| 65 | Vão | Espaço deixado entre a ponta de cada franja e a linha de canalização. Simplificado: cada franja é encurtada nesse valor nas duas pontas (uma franja mais curta que o dobro do vão desaparece). Detalhado: o contorno é construído contra as referências recuadas em meia largura de linha mais o vão, e o vão sai exato. Padrão 0,1 num perfil inglês, 0 num brasileiro. |
| 66 | ! | Aparece quando há um vão digitado no modo Simplificado. Clique para a explicação: "O Gap entre a franja e a linha de canalizacao so sai exato no modo Detalhado (hatch). No modo Simplificado a franja e uma polyline com espessura, e a ponta dela avanca meia espessura alem do fim geometrico - o vao que aparece no desenho fica menor do que o digitado. Para respeitar a norma, use Detalhado." |
| 67 | (caixa de seleção) | Habilita um segundo espaçamento para a referência 2. Só no método CONTRAN e no modo Simplificado (o Detalhado ignora). |
| 68 | valor | O segundo espaçamento: a referência 2 é dividida a cada este valor em vez de a cada Distância interna. As franjas emparelham os dois lados amostra por amostra. |
| 69 | Pintura sólida abaixo de (m) | Largura da cunha, medida através dela, abaixo da qual as franjas são substituídas por uma única área preenchida no bico. A França pede 0,30, a Espanha 1,00; 0 = desligado. |
| 70 | ? | Ajuda: "Quando a cunha fica estreita demais, a norma manda trocar o zebrado por PINTURA SOLIDA. Digite aqui a largura (em metros, medida atraves da cunha) abaixo da qual isso vale: as franjas menores que ela somem e o bico vira uma area cheia. Franca (IISR art. 117-2): abaixo de 0,30 m. Espanha (8.2-IC): abaixo de 1,00 m. 0 desliga, que e o que todas as outras normas usam." |
Método (abaixo das abas)
| # | Controle | O que faz |
|---|---|---|
| 71 | (rádio) ° entre canalização e franjas | O método CONTRAN: cada referência é dividida ao longo do seu próprio comprimento e as franjas saem das linhas de canalização no ângulo de 72 (45°), encontrando-se num V. Só nas famílias brancas: nas amarelas é substituído em silêncio pelo método oficial, e o mesmo acontece quando as duas pontas das referências coincidem, ou nenhuma coincide (traçado fechado ou retangular). Se nenhum V puder ser formado, o motor tenta mais uma vez com os lados trocados. Onde só um lado ainda tem amostras, a franja é um toco com o comprimento oculto "uma linha", 0 neste formulário, e nada é desenhado ali. |
| 72 | valor | O ângulo entre a linha de canalização e a franja no método CONTRAN. |
| 73 | (rádio) ° entre franjas | O método oficial (linha central), padrão: uma linha central é calculada como média das duas referências, dividida no passo, e de cada divisão parte uma franja para cada referência com metade do ângulo de 74. Usado por todas as predefinições de país, exceto as brasileiras CONTRAN e DER-MG. |
| 74 | valor | O ângulo entre as duas pernas de cada franja: 90 para a família de 45° (CET, Reino Unido, EUA, Colômbia, Chile, México, Equador, Canadá), 53,13 para a família 2:1 (França, Espanha, Portugal, SIECA), 60 para o Paraguai. Precisa estar entre 15° e 120°; fora disso, "Internal angle must be between 15° and 120°." e nada é desenhado. Toda predefinição define este valor. |
| 75 | Obter referência | Selecione a sua própria linha central em vez da média calculada. Proporção deixa de valer. |
| 76 | X | Abandona a linha central selecionada e volta à média calculada. |
| 77 | Mostrar linha central | Desenha também a linha central usada (selecionada ou calculada) no layer auxiliar CAPCAD_AUX_1. |
| 78 | Proporção (%) | Onde a linha central média corre entre as referências: 0 sobre a referência 1, 100 sobre a referência 2, 50 no meio. |
Como as opções se combinam
Todas as figuras abaixo foram produzidas rodando o próprio motor do comando numa cunha de exemplo com 22 m de comprimento e 4,4 m de largura na extremidade aberta. As linhas de canalização estão desenhadas com a largura de Canalização, as franjas com a Espessura internas; os pontos laranja são as tachas da referência 1, os azuis as da referência 2.
As quatro famílias
Merge, valores padrão do formulário (método oficial, 90° entre franjas, 1,1 / 0,4 / 0,2): 11 franjas em V, uma tacha por trecho de cada lado.
Diverge, os mesmos valores: os Vs apontam para o outro lado (os blocos de tacha também giram 180°).
Off side (amarelo): franjas diagonais simples.
Near side (amarelo): a imagem espelhada.
Predefinições brasileiras: o método CONTRAN
CONTRAN <=70km/h, Merge: franjas a 45° de cada linha de canalização, vão livre 1,10, franjas 0,40, linhas 0,20, tachas dos dois lados.
CONTRAN >70km/h, Diverge: vão livre 2,10 e tachões.
Método oficial versus método CONTRAN
CET (90 graus int.), método oficial: a linha central (tracejada em vermelho) é dividida no passo e cada franja sai dela a 45° para os dois lados.
Os mesmos 1,4 / 0,4 / 0,2 com o método CONTRAN: as próprias referências são divididas e as franjas saem delas a 45°.
Ângulo de 60° entre franjas (predefinições do Paraguai, 1,0 / 0,4 / 0,3): os Vs se fecham e o passo cresce (÷ sen 30°).
Iniciar em, Proporção, Modo extend
Iniciar em = 4: os primeiros 4 m da linha central ficam sem franja.
Proporção 50 %: a linha central corre a meio caminho entre as referências (Mostrar linha central ligado).
Proporção 25 %: a linha central pende para a referência 1, e os vértices das franjas com ela.
Modo extend desligado: as franjas param onde as referências param.
Modo extend ligado: as referências são prolongadas em memória (×1,1 no merge) e mais uma franja é lançada além da extremidade aberta.
Triângulo, vão, modo Detalhado
Triângulo com lados de 1,5 m: um triângulo preenchido fecha o bico.
Vão 0,30 no modo Simplificado: cada polyline é encurtada 0,30 nas duas pontas, mas a ponta reta ainda avança meia espessura na direção da linha; a primeira franja, mais curta que o dobro do vão, desaparece.
O mesmo vão 0,30 no modo Detalhado: contornos fechados cujas pontas acompanham as referências exatamente a 0,30 da linha de canalização.
Modo Detalhado com os valores padrão do formulário: franjas preenchidas e as linhas de canalização como uma faixa preenchida.
Predefinições de país
UK-TSRGD-MOTORWAY numa cunha de 26 m: franjas de 1,00 m, vão livre 1,40, folga 0,15 até a linha de bordo (portanto Detalhado), triângulo de 2 m, sem tachas.
FRANCE-AUTOROUTE: franjas de 0,50 a 53,13° entre as pernas, vão livre 1,35, linhas 3u = 0,225, folga 2u = 0,15, e pintura sólida onde a cunha tem menos de 0,30 m: as duas franjas mais estreitas são substituídas por um bico preenchido.
Tachas
Tachas internas a cada 1,0 m (método CONTRAN): tachas-guia vão de cada tacha lateral até o vértice do seu V.
Compensar espaçamento tachas desligado: toda tacha no meio do seu trecho de referência (compare com a figura CONTRAN acima, onde ficam a um terço).
Referências que não se tocam
As duas linhas não têm ponto final em comum: as pontas mais próximas são emparelhadas, o Modo extend é desligado e a linha de status acrescenta "Lines do not touch — nearest ends paired.".
Lembrado entre sessões
Gravados no capcad.config ao fechar o formulário e restaurados ao abrir: distância interna, espessura internas, canalização, os dois ângulos, Simplificado/Detalhado, método, Formatar entrada, Tracejado, Ajustar tamanho, Triângulo e o seu tamanho, Deletar entrada e Modo extend. Os demais controles abrem com os padrões (que variam por perfil: um perfil inglês abre com o triângulo ligado e vão 0,1, um brasileiro sem nenhum dos dois).
As predefinições personalizadas ficam em Exports\presets.config (usuário) e no presets.config do projeto; as gravadas por versões antigas no capcad.config continuam listadas e passam para o arquivo do usuário quando salvas de novo.
Cada ilha guarda no desenho um registro de construção (referências, contorno de trim, linha central, pontos de corte e o valor de cada controle), que é o que Editar existente lê de volta.
Notas
- Os comandos irmãos usam o mesmo motor e as mesmas regras de país:
CAPCAD_MARKING_AREA_1FLOWzebra um lado de uma única linha,CAPCAD_MARKING_AREA_3FLOWpreenche a área entre três linhas,CAPCAD_MARKING_AREA_LINEARcorre franjas ao longo de um eixo, eCAPCAD_MARKING_AREA_ASSISTANTolha a sua seleção e abre o comando certo, inclusive este formulário, com as linhas já carregadas. Cada um tem a sua página. - Toda entidade desenhada (franjas, linhas de canalização, tachas, contraste, triângulo) leva o id de grupo da ilha e o tipo
ZEBRADO, eCAPCAD_SELECT_GROUPseleciona a ilha inteira a partir de qualquer parte. A pré-visualização continua reescrevendo o mesmo grupo até você Aceitar ou selecionar novas referências. - As linhas de canalização vão para o layer
…_ZPA(das franjas) quando Tracejado se aplica, e para o layer…_LCAnos outros casos; o sufixo de Ação vale para os dois. - A distância interna é o vão livre perpendicular às franjas, que é como CONTRAN, CET-SP, França, SIECA, Equador e Espanha a citam. O Reino Unido e Ontário citam o espaçamento ao longo do eixo; as predefinições deles já trazem o valor convertido.
- A lista de Ação mostra as palavras dos sufixos de layer (IMPLANTAR, MANTER, REMOVER, REVITALIZAR) como aparecem no formulário hoje.
- Azul, vermelho, verde e preto desenham franjas e linhas de canalização num único layer.
