| Comando | CAPCAD_MARKING_AREA_3FLOW |
| Atalho | Z3 |
| Ribbon | Aba CapCad › painel Sinalização Horizontal › botão dividido Zebrados › 3 Fluxos |
| Categoria | NEW |
| Formulário | TresFluxosForm (não modal: o desenho continua ativo enquanto ele está aberto) |
| Hosts | AutoCAD, ARES Commander |
| Também aberto por | CAPCAD_MARKING_AREA_ASSISTANT (três entidades selecionadas) |
Três pernas, três cantos, um clique por fluxo. Uma ilha de interseção precisa de um zebrado diferente em cada canto: zebrado branco onde os fluxos vão no mesmo sentido, hachura amarela onde se opõem. Esta ferramenta decide os cantos a partir de três botões de fluxo e desenha todos de uma vez.
- Selecione as três pernas (ou uma polyline de três segmentos) e os cantos são encontrados para você, fechados ou abertos.
- Fluxos, não famílias. Marque quais pernas entram na interseção; o padrão branco ou amarelo de cada canto acompanha.
- Prévia ao vivo. Espaçamento, espessuras, métodos e percentagens redesenham a ilha inteira enquanto você os altera.
- Dois métodos por cor. Zebrado triangular ou franjas de um lado para os brancos; hachura, triangular ou franjas para os amarelos.
- Trims. Mantenha só o que está dentro da ilha, ou abra um furo em volta de um meio-fio (referência trim).
- Tachas por canto. Blocos de tacha, tachão ou balizador, com uma visibilidade por canto.
O que faz
O Zebrado 3 Fluxos desenha o zebrado de uma interseção de três pernas (uma ilha triangular): as três pernas são as três arestas, e cada canto onde duas pernas se encontram recebe a sua própria sinalização. Qual sinalização depende dos fluxos: um canto entre duas pernas que correm no mesmo sentido (as duas entrando na interseção ou as duas saindo) é branco e recebe zebrado triangular (Merge ou Diverge); um canto entre pernas opostas é amarelo e recebe hachura (lado externo ou lado interno). Até onde cada canto avança pelas pernas é dado em percentagem do comprimento da perna.
Quando as três pernas fecham um triângulo a interseção é fechada e tem três cantos; quando só duas junções se tocam ela é aberta e tem dois.
Tudo é prévia ao vivo: cada alteração no formulário apaga o resultado anterior e o redesenha. Aceitar mantém o resultado e libera o formulário para a próxima interseção.
Fluxo de trabalho
- Execute
CAPCAD_MARKING_AREA_3FLOW(ou digiteZ3). O formulário abre ao lado do desenho. - Clique em Selecionar (1) e selecione as três pernas (prompt Select the 3 junction legs (or one open 3-segment polyline)). A ilha é desenhada na hora com todos os cantos amarelos.
- Marque os Fluxos (5, 6, 7) que entram na interseção. As cores dos cantos acompanham, e a caixa Tipos (58) diz que família cada canto recebeu.
- Ajuste Distância interna (9), Espessura internas (10) e Canalização (11), ou carregue uma Predefinição (44).
- Escolha os métodos dos cantos brancos (14, 15) e amarelos (16 a 19) e ajuste as percentagens (26 a 31).
- Na aba Tachas/Opções escolha as tachas (46 a 54).
- Clique em Aceitar (4) para manter o resultado, Redefinir (3) para apagá-lo, Atualizar (2) para redesenhá-lo.
O formulário
Os números são os mesmos em todas as imagens desta página. A coluna da esquerda é comum às duas abas; as caixas de complemento (29 a 31) só aparecem com Lado individual ligado.

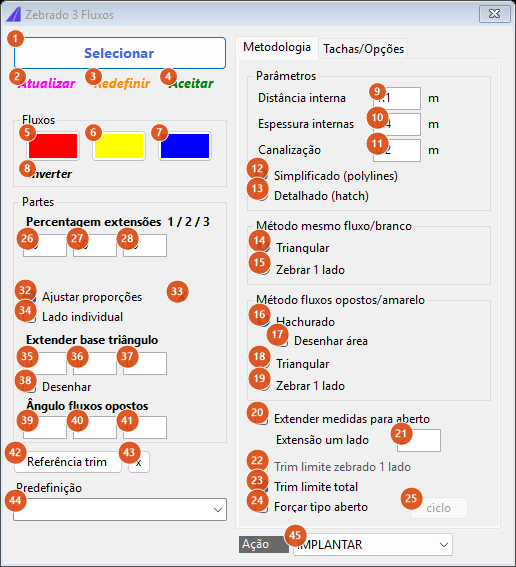

Aba 1: Metodologia, estado inicial (Simplificado, brancos Triangular, amarelos Hachurado, Trim limite total).

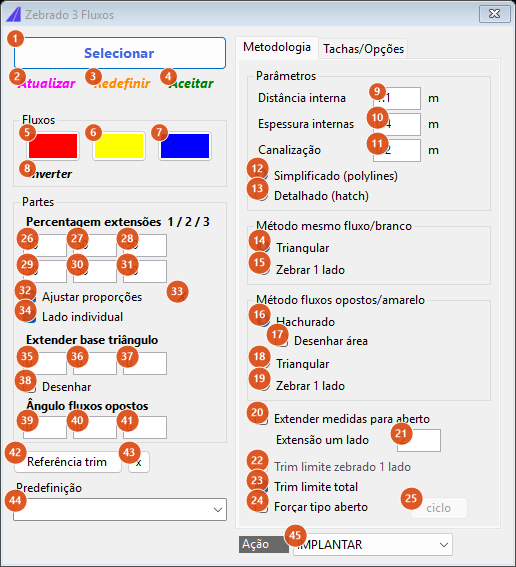

Lado individual ligado: a segunda linha de percentagens (29 a 31) aparece.

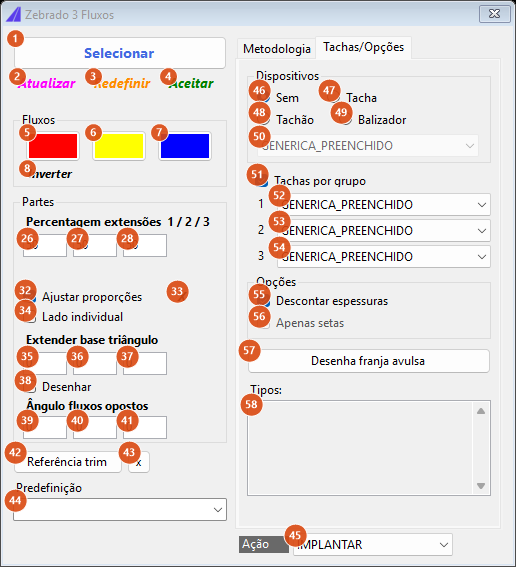

Aba 2: Tachas/Opções, estado inicial (Sem, Tachas por grupo).
Seleção e fluxos (coluna da esquerda)
| # | Controle | O que faz |
|---|---|---|
| 1 | Selecionar | Esconde o formulário e seleciona as pernas: três curvas que se tocam ponta a ponta, ou uma polyline aberta com exatamente três segmentos, que é dividida nas pernas. Uma polyline fechada única é recusada. |
| 2 | Atualizar (magenta) | Redesenha a prévia com os valores atuais. |
| 3 | Redefinir (laranja) | Apaga a prévia. |
| 4 | Aceitar (verde) | Mantém a prévia como entidades comuns e esquece as pernas e a referência de trim. Status: Aceito. Selecione novas geometrias. |
| 5, 6, 7 | Fluxos (vermelho, amarelo, azul) | Um botão por perna, na ordem em que foram selecionadas: pressionado = o tráfego daquela perna flui para a interseção. A tabela abaixo dá as famílias dos cantos. |
| 8 | Inverter | Inverte os três botões de uma vez e redesenha. |
| linha de status | Selection ok depois da seleção; em seguida N franja(s), M lado(s). a cada redesenho. |
Famílias dos cantos a partir dos fluxos (o canto 1 fica entre as pernas 1 e 2, o canto 2 entre as pernas 2 e 3, o canto 3 entre as pernas 3 e 1; o terceiro canto só existe em interseção fechada):
| Perna 1 | Perna 2 | Perna 3 | Canto 1 | Canto 2 | Canto 3 |
|---|---|---|---|---|---|
| sai | sai | sai | Lado externo (amarelo) | Lado externo (amarelo) | Lado externo (amarelo) |
| entra | sai | sai | Merge (branco) | Lado externo (amarelo) | Diverge (branco) |
| sai | entra | sai | Diverge (branco) | Merge (branco) | Lado externo (amarelo) |
| sai | sai | entra | Lado externo (amarelo) | Diverge (branco) | Merge (branco) |
| entra | entra | sai | Lado interno (amarelo) | Merge (branco) | Diverge (branco) |
| entra | sai | entra | Merge (branco) | Diverge (branco) | Lado interno (amarelo) |
| sai | entra | entra | Diverge (branco) | Lado interno (amarelo) | Merge (branco) |
| entra | entra | entra | Lado interno (amarelo) | Lado interno (amarelo) | Lado interno (amarelo) |
Partes (coluna da esquerda)
| # | Controle | O que faz |
|---|---|---|
| 26, 27, 28 | Percentagem extensões 1 / 2 / 3 | Até onde, em percentagem do comprimento da perna, a sinalização de um canto avança pelas suas pernas. Padrão 50: cada canto toma metade de cada perna que toca. |
| 29, 30, 31 | complementos | A parte que sobra para o outro canto na mesma perna. Mantida automaticamente em 100 − a primeira linha; visível e editável só com Lado individual ligado. |
| 32 | Ajustar proporções | Não tem efeito no desenho (mantido no formulário, não é lido pelo motor). |
| 33 | X | Volta as três percentagens a 50 e redesenha. |
| 34 | Lado individual | Mostra as caixas de complemento (29 a 31) e para de atualizá-las automaticamente. |
| 35, 36, 37 | Extender base triângulo | Um valor por canto (1, 2, 3): o triângulo-limite de um canto amarelo hachurado é deslocado para dentro nessa distância antes da hachura, então um valor positivo diminui o triângulo hachurado. |
| 38 | Desenhar | Desenha o triângulo-limite de cada canto nas layers CAPCAD_AUX_1, _2, _3. Só tem efeito junto com Desenhar área (17), que é o que disponibiliza os limites. |
| 39, 40, 41 | Ângulo fluxos opostos | Um valor por canto, em graus, somado ao ângulo da hachura dos cantos amarelos (0 = o ângulo derivado do triângulo). |
| 42 | Referência trim | Prompt Select the trim reference (ilha): uma curva fechada cujo interior é removido de todas as franjas, um furo para um meio-fio ou uma ilha física. |
| 43 | x | Esquece a referência de trim e redesenha. |
| 44 | Predefinição | Carrega distância / espessura interna / canalização e redesenha: CONTRAN <=70km/h (1,1 / 0,4 / 0,2), CONTRAN >70km/h (2,1 / 0,4 / 0,2), DER-MG (1,2 / 0,4 / 0,15), depois as regras do perfil de país ativo (para o Brasil: CET (90 graus int.)). |
| 45 | Ação | IMPLANTAR desenha nas layers base; MANTER, REMOVER e REVITALIZAR acrescentam o sufixo _MAN, _REM ou _REV a todas as layers. |
Aba 1: Metodologia
| # | Controle | O que faz |
|---|---|---|
| 9 | Distância interna (m) | Espaçamento das franjas. O motor multiplica por √2 e depois ajusta levemente para que cada perna contenha um número inteiro de espaçamentos. |
| 10 | Espessura internas (m) | Espessura das franjas. Um valor acima de 5 é lido em centímetros. |
| 11 | Canalização (m) | Largura dos trechos de perna que cada canto usa, sempre desenhados como linhas de canalização (layer LCA) junto com as franjas. |
| 12 | Simplificado (polylines) | Franjas como polylines de espessura constante (padrão). |
| 13 | Detalhado (hatch) | Franjas como contornos fechados preenchidos com hatch sólido ao serem desenhados. Vale para os três métodos. |
| 14 | Triangular (mesmo fluxo / branco) | Cantos brancos recebem zebrado em V cortado pelo triângulo do canto, a 45° (padrão). |
| 15 | Zebrar 1 lado (branco) | Cantos brancos recebem franjas de um lado só ao longo das suas pernas (Extensão um lado 21, ângulo ±45° definido pelo fluxo da perna). |
| 16 | Hachurado (fluxos opostos / amarelo) | Cantos amarelos são preenchidos com franjas paralelas no ângulo da hachura (padrão). |
| 17 | Desenhar área | Só com Hachurado: gera também o triângulo-limite de cada canto amarelo na layer 0 (nunca hachurado). Habilitado só enquanto Hachurado está selecionado. |
| 18 | Triangular (amarelo) | Cantos amarelos recebem zebrado em V como os brancos. |
| 19 | Zebrar 1 lado (amarelo) | Cantos amarelos recebem franjas de um lado só ao longo das suas pernas. |
| 20 | Extender medidas para aberto | Só em interseção aberta: as duas pernas externas são usadas inteiras em vez da sua percentagem. |
| 21 | Extensão um lado (m) | Comprimento das franjas dos métodos Zebrar 1 lado; também o comprimento usado por Desenha franja avulsa (57). |
| 22 | Trim limite zebrado 1 lado | Mantém só as partes das franjas de um lado que caem dentro do contorno fechado das três pernas. Habilitado só enquanto um método Zebrar 1 lado está selecionado. |
| 23 | Trim limite total | Mantém só as partes das franjas dentro do contorno fechado das três pernas (ligado por padrão). |
| 24 | Forçar tipo aberto | Trata uma interseção fechada como aberta. |
| 25 | ciclo | Desabilitado (a entrada por anel fechado único a que pertence ainda não está disponível). |
Aba 2: Tachas/Opções
| # | Controle | O que faz |
|---|---|---|
| 46 | Sem | Nenhum bloco de tacha (padrão). |
| 47 | Tacha | Insere o bloco TACHA nos pontos de tacha de cada canto (ao longo das duas pernas dos cantos triangulares e hachurados), na layer ZPA branca ou amarela daquele canto. |
| 48 | Tachão | O mesmo com TACHAO. |
| 49 | Balizador | O mesmo com BALIZA. |
| 50 | Tipo (principal) | Estado de visibilidade de todas as tachas quando Tachas por grupo está desligado: MONO, BI, MONO_PLOTAVEL, BI_PLOTAVEL, GENERICA_VAZADO, GENERICA_PREENCHIDO (padrão). SEM não desenha tachas. |
| 51 | Tachas por grupo | Usa uma visibilidade por canto (52 a 54) em vez da principal (ligado por padrão). |
| 52, 53, 54 | 1, 2, 3 | Visibilidade das tachas dos cantos 1, 2 e 3; SEM pula aquele canto. |
| 55 | Descontar espessuras | Não tem efeito no desenho (mantido no formulário; o espaçamento é sempre usado como digitado). |
| 56 | Apenas setas | Desabilitado (o desenho das setas de fluxo ainda não está disponível). |
| 57 | Desenha franja avulsa | Depois de existir uma prévia: clique estacas no desenho (Station on a canalização (Esc to finish)). No pé de cada clique sobre a linha de canalização mais próxima, quatro franjas (±45°, nos dois sentidos, com a Extensão um lado e a Espessura internas) são desenhadas permanentemente na layer LCA daquele canto. Sem prévia o status diz Gere o zebrado primeiro. |
| 58 | Tipos (somente leitura) | A cada redesenho: fechado ou aberto, depois a família de cada canto (Merge, Diverge, OffSide, NearSide). |
Como as opções se combinam
Todas as figuras foram produzidas rodando o motor do próprio comando sobre a mesma ilha de exemplo: três pernas retas (em cinza, numeradas no início, seta no fim) fechando um triângulo, padrões salvo indicação. Cantos brancos em preto, cantos amarelos em âmbar, tachas como pontos azuis.
Nenhum fluxo marcado: todo canto é lado externo (amarelo) e hachurado.
Só o fluxo 1: canto 1 (pernas 1–2) Merge, canto 3 (pernas 3–1) Diverge, os dois brancos triangulares; o canto 2 continua amarelo.
Fluxos 1 e 2: o canto 1 vira lado interno (amarelo), os cantos 2 e 3 brancos.
Os três fluxos: todo canto lado interno (amarelo).
Fluxo 1 com Zebrar 1 lado para os brancos: os cantos brancos viram franjas ao longo das suas pernas (extensão um lado 2).
Método amarelo Triangular: os cantos amarelos recebem zebrado em V em vez de hachura.
Método amarelo Zebrar 1 lado: franjas ao longo das pernas de cada canto amarelo.
Fluxo 1 com percentagens 30 / 70 / 50: os cantos tomam partes diferentes das pernas.
Desenhar área: o triângulo-limite de cada canto hachurado (tracejado) também é gerado.
Extender base triângulo 1,5 em todos os cantos, com Desenhar área: o limite é deslocado para dentro e os triângulos hachurados encolhem.
Ângulo fluxos opostos 30 em todos os cantos: a hachura gira 30° em relação ao ângulo derivado.
Distância interna 2,1 (rural): menos franjas por canto.
Detalhado (hatch): franjas como contornos fechados preenchidos.
Tachas: um bloco por trecho entre pés de franja, ao longo das duas pernas de cada canto.
Trim limite total desligado: as franjas deixam de ser cortadas pelo contorno da ilha.
Interseção aberta (a perna 3 não volta à perna 1): só dois cantos, canto 1 Merge e canto 2 lado externo.
A mesma interseção aberta com Extender medidas para aberto: as pernas externas são usadas inteiras.
Mensagens que você pode ver
A linha de status abaixo dos botões mostra o resultado de cada ação (azul = ok, vermelho = problema).
| Mensagem | Quando | O que fazer |
|---|---|---|
Selecione 3 geometrias (obtive N). |
A seleção não deu três pernas. | Selecione três curvas, ou uma polyline aberta de três segmentos. |
Anel fechado único ainda não suportado — selecione 3 curvas. |
Uma polyline fechada foi selecionada. | Exploda-a e selecione as três pernas. |
Selection ok |
As pernas foram selecionadas. | Nada. |
N franja(s), M lado(s). |
A cada redesenho: franjas desenhadas e cantos encontrados (vermelho quando 0). | Com 0, confira se as pernas se tocam nas pontas. |
ThreeGeometriesTwoCoincident |
Nenhuma perna toca as outras duas pelas pontas. | Faça as pontas das pernas coincidirem. |
InvalidValuePolyline1 / 2 / 3 |
Uma perna é curta demais para o espaçamento (menos de meio espaçamento). | Reduza a Distância interna ou alongue a perna. |
Não foi possível gerar. |
O motor não conseguiu usar as pernas. | Selecione curvas válidas. |
Trim não lido |
A seleção da referência de trim falhou. | Selecione uma curva fechada válida. |
Gere o zebrado primeiro. |
Desenha franja avulsa sem prévia. | Selecione as pernas antes. |
Preview failed: … |
Erro inesperado ao desenhar. | Confira os valores; se persistir, informe o texto. |
Aceito. Selecione novas geometrias. |
Depois de Aceitar. | Selecione a próxima interseção. |
Lembrado entre sessões
Nada. O formulário abre sempre com os padrões (fluxos desligados, percentagens 50, distância 1,1, espessuras 0,4 / 0,2, Simplificado, brancos Triangular, amarelos Hachurado, extensão um lado 2, Trim limite total, sem tachas, GENERICA_PREENCHIDO, IMPLANTAR).
Notas
- Os cantos brancos usam o mesmo motor da ferramenta de dois fluxos (
marking-area-2-flows) com o método CONTRAN a 45°; os métodos Zebrar 1 lado usam o motor do Zebrado 1 lado. - Layers: cantos brancos vão para
SINA_HOR_BR_ZPA(franjas, tachas) eSINA_HOR_BR_LCA(trechos de perna); cantos amarelos para o parSINA_HOR_AM_*; os triângulos de Desenhar área para a layer0. - Fechar o formulário mantém a última prévia no desenho.
- Ajustar proporções (32) e Descontar espessuras (55) não têm efeito; ciclo (25) e Apenas setas (56) estão desabilitados. Ficam por continuidade com a versão anterior.
- Os textos de status aparecem como estão escritos no programa: alguns ficam em inglês no formulário em português, e as mensagens do motor aparecem como chaves sem tradução.
