Localizador e sincronização com planilha

O que faz

A aba Tools Planilha tem duas metades, e as duas tratam da mesma ideia: a planilha e o desenho são a mesma informação vista de dois lugares.

O Localizador é uma pequena macro instalada dentro da planilha. Ao clicar numa célula, ela varre a linha inteira procurando um identificador de entidade do desenho; achando, avisa o CAD, que traz a entidade para a tela. Não achando entidade, ela tenta interpretar a célula como coordenada — uma coordenada pode estar inteira numa célula ou dividida entre a célula e a vizinha da direita, e o sistema reconhece tanto o formato X/Y quanto latitude/longitude (neste caso é preciso um sistema de coordenadas definido no projeto).

A sincronização é o caminho inverso: lê a planilha aberta no Excel e reescreve o desenho a partir dela. Cada linha é casada com uma entidade pelo identificador, e as colunas restantes viram atributos de bloco, propriedades dinâmicas, conteúdo de texto, layer ou material de pintura.

Como as duas coisas dependem do Excel, valem duas condições: o Excel precisa estar instalado, e apenas uma planilha deve ficar aberta por vez — com várias abertas, o comando não tem como saber com qual você quer trabalhar. Um aviso confirma isso antes de cada sincronização, e pode ser silenciado para a sessão.

Fluxo de trabalho

Para armar uma planilha nova:

1. Na aba Principal, marque Incluir localizador (controle 12 da página de Relatórios) antes de gerar.
2. Escolha aqui, na aba Tools Planilha, se o gatilho será clique simples (2) ou duplo clique (3).
3. Gere. Cada planilha escrita sai já armada. Um arquivo .xlsx é regravado como .xlsm — macros não vivem em .xlsx — e a barra de status informa a troca.

Para armar uma planilha que já existe:

1. Abra no Excel apenas a planilha que quer armar.
2. Escolha clique simples (2) ou duplo clique (3).
3. Clique em Habilitar localizador em planilha existente... (1).
4. Na primeira vez, o Excel provavelmente recusará: é preciso ligar Confiar no acesso ao modelo de objeto do projeto VBA. O comando mostra o passo a passo — Arquivo › Opções › Central de Confiabilidade › Configurações da Central de Confiabilidade › Configurações de Macro. Reinicie o Excel e repita.
5. Salve a planilha como .xlsm para a macro sobreviver ao fechamento.

Para usar:

1. Deixe o desenho aberto no CAD e a planilha aberta no Excel.
2. Clique (ou dê duplo clique) numa célula da linha que quer achar.
3. O CAD ganha o foco e mostra a entidade.

Para trazer a planilha de volta ao desenho:

1. Abra apenas a planilha revisada.
2. Clique em Horizontal (11) ou Vertical e defensa (14), conforme a família.
3. Confirme o aviso sobre manter uma única planilha aberta.
4. As entidades são reescritas com o que está na planilha.

O formulário

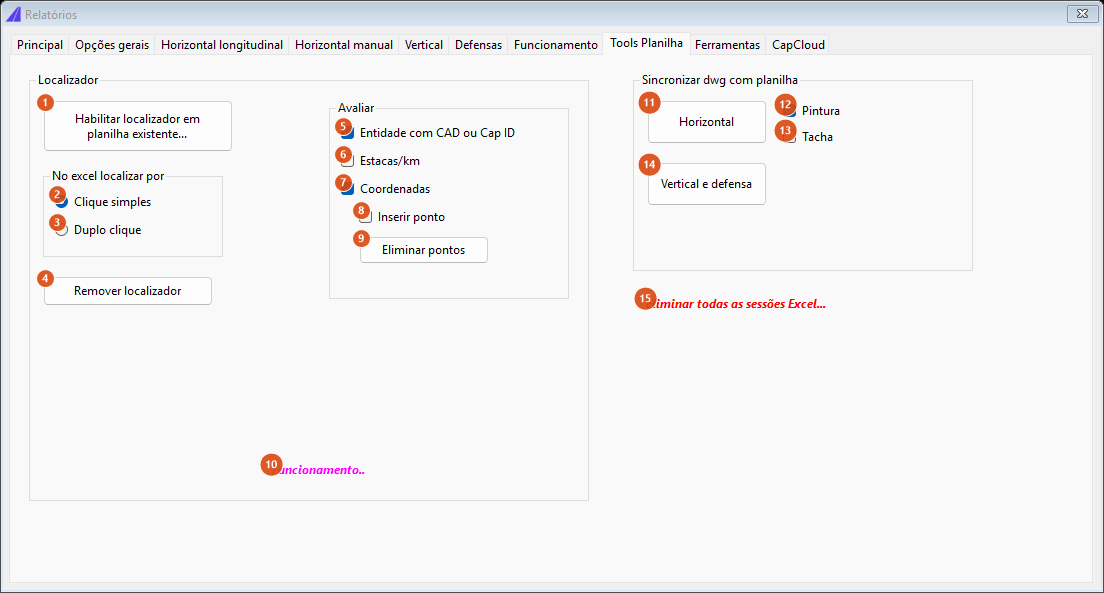

A aba Tools Planilha: o Localizador à esquerda, o que avaliar no centro, a sincronização à direita.

Localizador

Os dois botões de rádio (2, 3) também comandam o Incluir localizador da aba Principal: é a mesma escolha para as planilhas armadas automaticamente ao gerar.

Avaliar

Estas caixas descrevem o que a macro procura numa célula clicada: uma entidade identificada por CAD ID ou Cap ID, uma estaca/km, uma coordenada — e, opcionalmente, a inserção de um ponto de marcação no local encontrado.

Nesta versão a macro instalada é fixa: ela sempre procura entidade e coordenada. As caixas 5 a 8 são guardadas entre sessões, mas ainda não alteram o código injetado.

Sincronizar dwg com planilha

Como as linhas são casadas com as entidades

A ligação entre planilha e desenho é uma coluna de identificador. O motor aceita três cabeçalhos, nesta ordem de procura: ObjectID, HANDLE e cad.id. Os relatórios do CapCad já emitem essa coluna (placa.bloco.cad.id, cad.id), então uma planilha gerada pelo próprio comando já vem pronta para voltar.

O cabeçalho não precisa estar na primeira linha da planilha: a macro do localizador procura o cabeçalho "CAD ID" nas vinte primeiras linhas, e o motor de importação procura a coluna de identificador ao longo do início da tabela. Isso é o que permite usar as planilhas com cabeçalho decorado dos modelos.

O que cada coluna restante faz depende do que estiver marcado:

Cap ATT-IN

O botão Cap Att-in... da aba Ferramentas abre o mesmo motor com outra entrada: em vez de ler a planilha ativa, você cola uma tabela na janela.

• Cole com Ctrl+V direto na grade, use Colar da área de transferência ou Pegar do Excel ativo — este último varre todas as abas de todas as planilhas abertas procurando o cabeçalho de identificador; se mais de uma qualificar, pergunta qual usar; se nenhuma, cai na aba ativa.
• A primeira linha é o cabeçalho: uma coluna ObjectID, HANDLE ou cad.id, e as demais com os atributos a preencher.
• Marque o que escrever: Atributos de blocos (ligado por padrão), Propriedades dinâmicas de blocos, Conteúdo Text/MText (coluna TextContent) e Layers (coluna Layer), esta última com Validação layer CapCad ligada por padrão. Sem nenhuma opção marcada, Aplicar avisa e não faz nada.
• Limpar esvazia a grade.
• A última tabela usada é recarregada na próxima abertura da janela, junto com as opções marcadas.

Lembrado entre sessões

O gatilho do localizador (clique simples ou duplo), as caixas do quadro Avaliar, as caixas Pintura e Tacha, e — na janela Cap ATT-IN — as quatro opções de escrita, a validação de layer e a última tabela colada.

Notas

• Todas as ferramentas desta aba dependem de um único processo do Excel. Planilhas abertas num segundo processo do Excel (uma cópia iniciada com /x, uma janela em Modo de Exibição Protegido, uma instalação da Microsoft Store convivendo com a de desktop) são invisíveis para o comando. Se uma planilha aberta "não é encontrada", esse costuma ser o motivo.
• Armar o localizador transforma .xlsx em .xlsm. O arquivo .xlsx original é apagado, e o nome novo aparece na barra de status.
• As caixas do quadro Avaliar e as caixas Pintura e Tacha ainda não mudam o comportamento nesta versão; ficam guardadas.
• O modo de sincronização em vários desenhos de uma vez (a partir de uma coluna com o caminho do .dwg) ainda não está disponível: o alvo é sempre o desenho ativo.
