Gerenciador de Projeto

O que faz

CAPCAD_PROJECT_MANAGER abre um formulário modal de sete abas sobre o desenho ativo. Ele é a porta de entrada de tudo o que o projeto CapCad guarda: a aba Main define (ou apaga) o vínculo entre este dwg e uma pasta de projeto; as outras seis editam o conteúdo do project.config que está nessa pasta.

O ponto que decide o comportamento do formulário inteiro é o projeto ativo: uma pasta definida e existente no disco. Enquanto não houver uma, só a aba Main fica habilitada e o botão Gravar e sair fica desligado — sem pasta não há onde gravar. Assim que a pasta é aceita, as outras seis abas se acendem.

Há duas velocidades de gravação no formulário, e vale saber a diferença:

• Grava na hora, sem esperar por Gravar e sair: a pasta de projeto, o estilo, o sistema de coordenadas, as quatro pastas da aba Pastas, as pastas de placas (ao sair do campo) e as propriedades da aba Properties (botões Gravar e Del).
• Grava só em Gravar e sair: a borda da placa, a cor dos atributos, o modo de substituição, os três estilos de placa, o prefixo de layers, o critério técnico e a lista de defaults da vertical.

Sair sem gravar descarta apenas o segundo grupo — o que já foi gravado na hora permanece.

Fluxo de trabalho

1. Execute CAPCAD_PROJECT_MANAGER (ou digite PROJ).
2. Na aba Main, digite ou cole a Pasta Projeto (2) e tecle Enter. Um caminho que não existe deixa o campo vermelho e nada é definido. Uma pasta existente que ainda não tenha project.config recebe um arquivo vazio na hora.
3. Escolha o Estilo (9) na lista, ou aponte um arquivo .capstyle com Selecionar local... (10). A etiqueta acima do campo diz de qual fonte o estilo veio.
4. Se o projeto usa coordenadas geográficas, defina o Sistema de coord.... (8).
5. Percorra as abas Pastas e Placas: pastas e ajuste o que não deve usar o default da biblioteca. Default local devolve qualquer linha ao valor de fábrica.
6. Na aba Placas: Estilo, defina a aparência das placas por situação e a borda.
7. Nas abas Default Materiais e Default Diretrizes, mantenha a lista de valores default da sinalização vertical.
8. Na aba Properties, registre as propriedades livres do projeto e o prefixo de layers.
9. Clique em Gravar e sair (17).

O formulário

Os números são os mesmos em todas as imagens desta página. As sete abas compartilham o nome do projeto no topo (1) e a barra inferior (15 a 19).

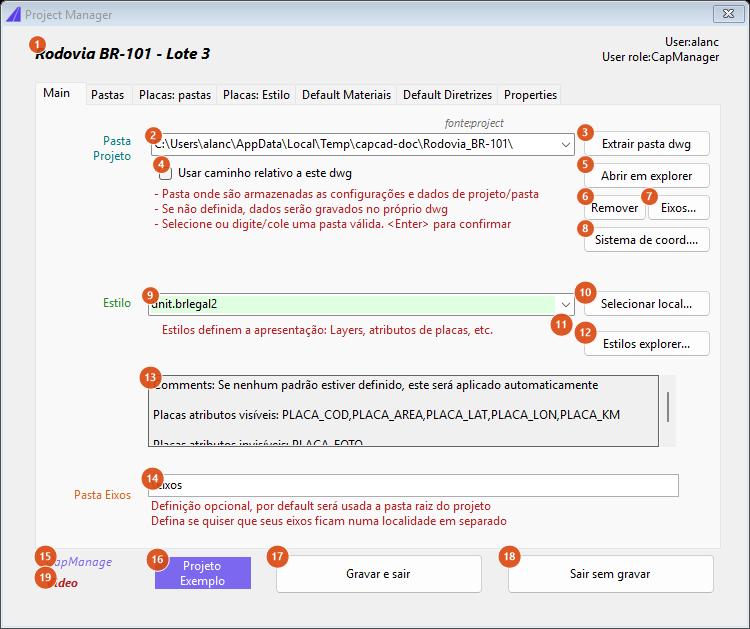

Aba Main com um projeto ativo: pasta definida, estilo dnit.brlegal2 e a etiqueta fonte:project dizendo que o estilo veio do project.config.

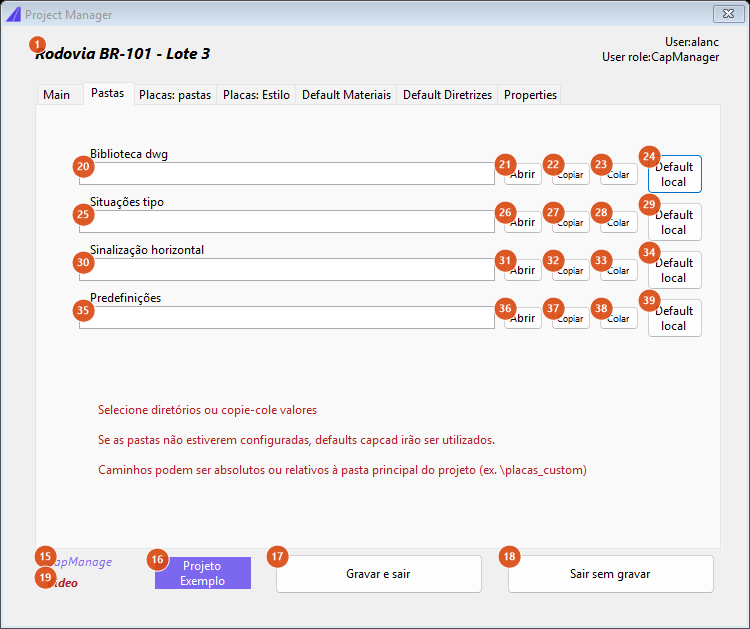

Aba Pastas: quatro linhas iguais, cada uma com Abrir, Copiar, Colar e Default local.

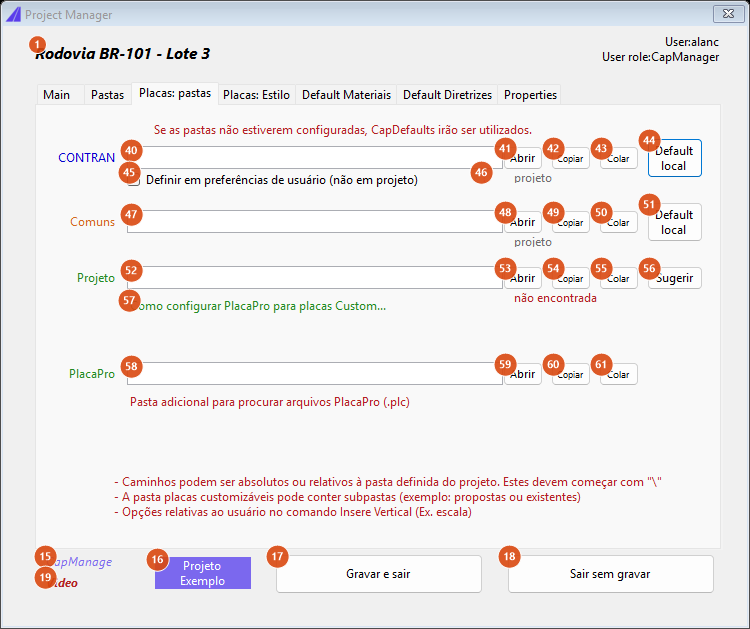

Aba Placas: pastas. À direita de cada campo, a origem do valor: projeto, preferências, ok ou não encontrada.

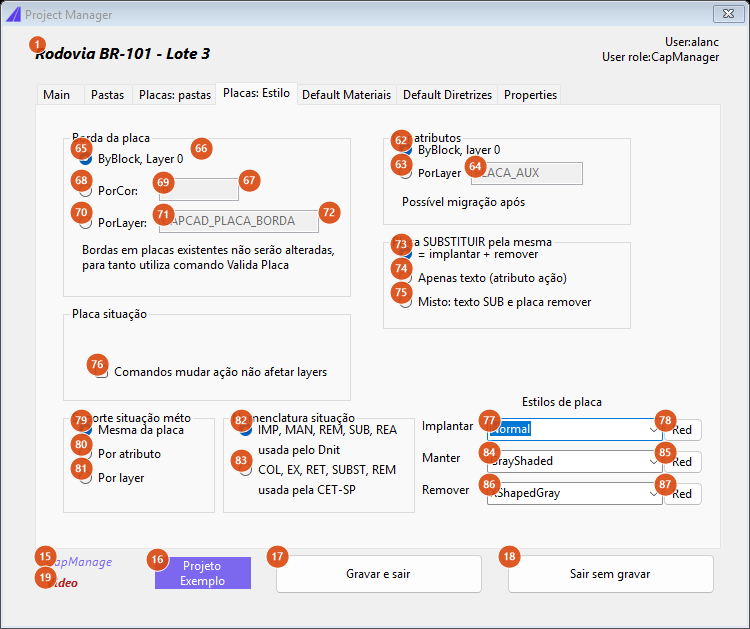

Aba Placas: Estilo. As caixas de texto da borda só ficam habilitadas quando a opção correspondente está marcada.

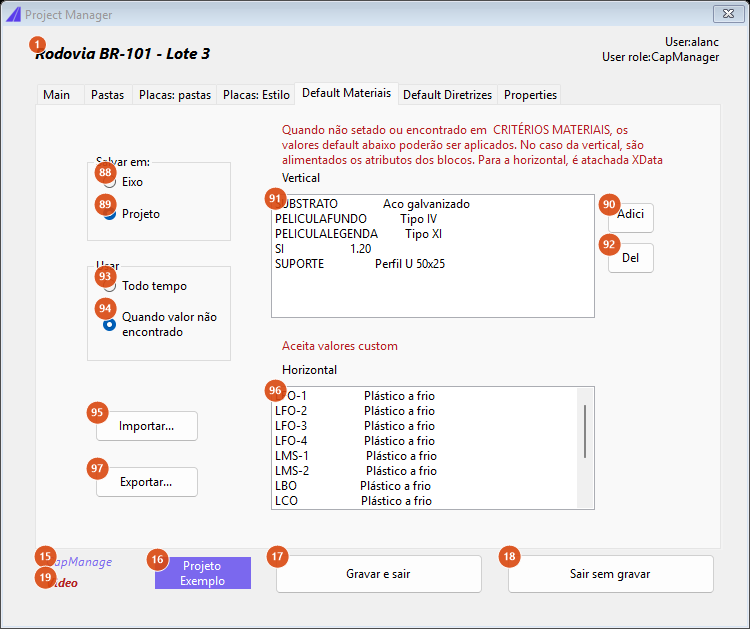

Aba Default Materiais: a lista Vertical é a lista real do projeto (categoria vertical do project.config); a lista Horizontal é uma amostra fixa.

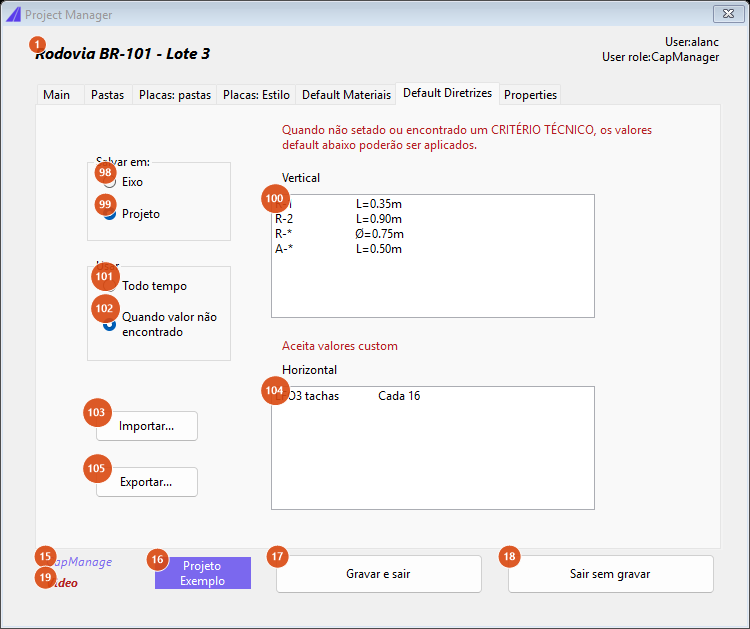

Aba Default Diretrizes: mesma estrutura da anterior, para os critérios técnicos.

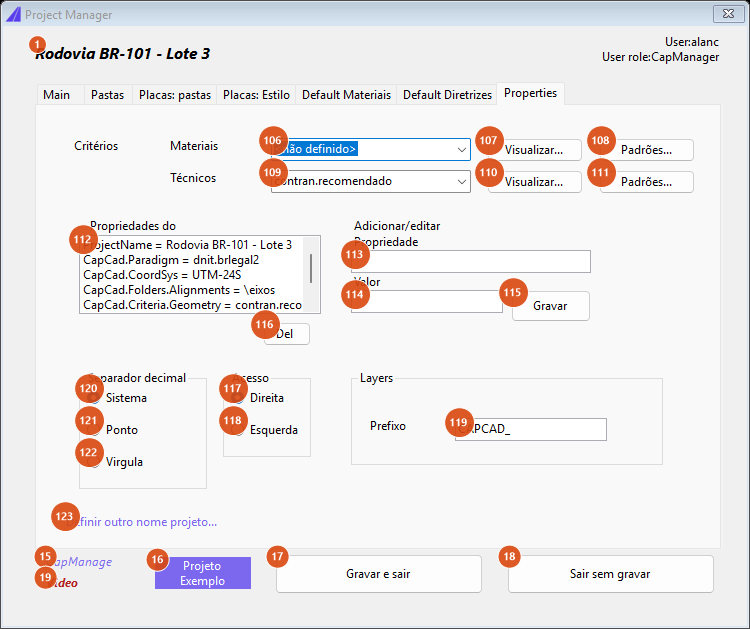

Aba Properties: os critérios do projeto, a lista de propriedades livres lida do project.config e o prefixo de layers.

Comum a todas as abas

O canto superior direito mostra o usuário do Windows e o papel (User role). Nesta versão o papel é sempre CapManager: não há ainda uma fonte de papéis no CapCad, e nenhum controle do formulário é limitado por ele.

Aba 1: Main

Aba 2: Pastas

Quatro linhas com o mesmo conjunto de botões. Digitar no campo e sair dele grava o valor no project.config na hora.

A nota da aba resume as regras: "Selecione diretórios ou copie-cole valores. Se as pastas não estiverem configuradas, defaults capcad irão ser utilizados. Caminhos podem ser absolutos ou relativos à pasta principal do projeto (ex. \placas_custom)."

Aba 3: Placas: pastas

Mesma estrutura, para as quatro pastas de placas. A etiqueta cinza à direita de cada campo diz de onde o valor veio.

Aba 4: Placas: Estilo

Quadro Cor atributos

Quadro Borda da placa — as três opções e as suas caixas são gravadas em Gravar e sair, sob chaves próprias no project.config.

A nota do quadro lembra que bordas de placas já inseridas não são alteradas por esta configuração — para isso existe o comando Valida Placa.

Quadro Placa SUBSTITUIR pela mesma — como representar a substituição de uma placa pela mesma placa.

Quadro Placa situação

Estilos de placa — a aparência do bloco por situação. Os três valores são gravados no nó ProjectOverridenStyle do project.config e são as sobrescritas do projeto sobre o que o estilo define.

Quadros Suporte situação méto e Nomenclatura situação — nesta versão nenhuma dessas cinco opções é lida ou gravada: a escolha se perde ao fechar o formulário e não chega a comando nenhum. O vocabulário de nomenclatura efetivamente usado vem do perfil de país e do estilo ativo.

Aba 5: Default Materiais

A nota do topo explica o papel da aba: "Quando não setado ou encontrado em CRITÉRIOS MATERIAIS, os valores default abaixo poderão ser aplicados. No caso da vertical, são alimentados os atributos dos blocos. Para a horizontal, é atachada XData (CapData)."

Aba 6: Default Diretrizes

Mesma estrutura da anterior, para os critérios técnicos. A nota do topo: "Quando não setado ou encontrado um CRITÉRIO TÉCNICO, os valores default abaixo poderão ser aplicados."

Aba 7: Properties

Os comandos irmãos

-CAPCAD_PROJECT_SET — definir o projeto pela linha de comando

Pede um caminho ("Entre com caminho válido para projeto com/sem eixo:") e aceita um dos dois:

• uma pasta → define a pasta de projeto do desenho e responde Projeto definido;
• um arquivo → define a pasta que contém o arquivo e o arquivo como eixo ativo, respondendo Projeto definido e Eixo definido.

Um caminho que não seja nem arquivo nem pasta existente encerra o comando em silêncio. É a forma prática de definir o projeto dentro de um script.

CAPCAD_PROJECT_DATA_ERASE — limpar os dados CapCad do desenho

Pede confirmação e apaga do dicionário capcad do dwg todas as entradas exceto config e alignments. Serve para entregar um dwg limpo, ou para começar de novo quando um desenho carrega dados antigos de outro projeto. O project.config da pasta não é tocado.

CAPCAD_CRITERIA_MATERIAL_DEFAULT e CAPCAD_CRITERIA_TECHNICAL_DEFAULT

Abrem este mesmo formulário já posicionado nas abas Default Materiais e Default Diretrizes, respectivamente. Tudo o mais é idêntico.

Lembrado entre sessões

O formulário não guarda nada por si. Ele lê e escreve dois lugares:

Sem projeto ativo, todas as leituras caem no dicionário do desenho e nada é gravado no project.config.

Notas

• A pasta precisa existir. Definir um caminho válido mas inexistente não ativa o projeto: as abas continuam desabilitadas e o botão Gravar e sair também.
• Caminhos relativos começam com \. Um valor como \placas_custom é resolvido embaixo da pasta de projeto — é o que permite mover o projeto inteiro sem reconfigurar as pastas. Um caminho absoluto é usado como está.
• Uma pasta absoluta é aceita mesmo que não exista. Nas pastas de placas, um caminho absoluto gravado no project.config é devolvido tal como está, exista ou não; só o ramo relativo é apagado quando a pasta não é encontrada. A etiqueta não encontrada da linha Projeto é o único aviso visível.
• Fora do Brasil, a pasta CONTRAN se baixa sozinha. Sem valor configurado e com um perfil de país diferente do Brasil, o CapCad aponta para o pacote signs-<país> da biblioteca local e o baixa do servidor quando a pasta está ausente ou vazia.
• O botão Projeto Exemplo depende de uma pasta fixa. Ele procura o projeto de exemplo em U:\CAPCAD\Samples\SampleProject\ e avisa quando não o encontra; numa instalação comum essa pasta não existe.
• Controles sem efeito nesta versão: Usar caminho relativo a este dwg (4), a caixa do layer dos atributos (64), Misto (75, indistinguível de 73), os quadros Suporte situação méto (79 a 81) e Nomenclatura situação (82, 83), Salvar em e Usar das duas abas de default (88, 89, 93, 94, 98, 99, 101, 102), o combo de critérios de materiais (106), Acesso (117, 118) e Separador decimal (120 a 122).
• O atalho PROJ pode não estar ativo. O acad.pgp do repositório já aponta PROJ para CAPCAD_PROJECT_MANAGER, mas o acad.pgp distribuído no instalador ainda aponta para o nome antigo CAPCAD_PROJECT_CONFIG. Se PROJ não funcionar, digite o comando por extenso.
