Manual CapCad › Estilos

Editor e explorador de estilos

Comando: CAPCAD_STYLE_EDITOR, -CAPCAD_STYLE_SET, -CAPCAD_STYLE_MIGRATE, CAPCAD_STYLE_TOOLS Atualizado 2026-09-03
Comando CAPCAD_STYLE_EDITOR
Atalho nenhum
Ribbon Aba CapCad › painel Gerenciar › botão dividido Projeto › Estilos Editor
Categoria Gerenciar: estilo
Formulário MainFormSingle — Editor CapStyle (não modal, 10 abas)
Hosts AutoCAD, BricsCAD, GstarCAD, ZWCAD, ARES Commander
Comandos de linha -CAPCAD_STYLE_SET (registrar um estilo no desenho), -CAPCAD_STYLE_MIGRATE (migrar os layers do desenho)
Também define o estilo CAPCAD_PROJECT_MANAGER, aba Main, campo Estilo
Retirado CAPCAD_STYLE_TOOLS — o antigo Estilos Explorer & Tools, não portado

Um estilo é o padrão gráfico da entrega inteira, e este é o lugar onde ele se abre, se edita e se aplica. Layers, cores, aparência das placas, formatos de prancha, colunas de relatório e property sets num arquivo só — que você pode pegar pronto da nuvem, ajustar e aplicar ao desenho sem sair do CAD.

  • Biblioteca de estilos na nuvem. Uma lista com os estilos públicos do CapCad e os do seu próprio login, com filtro por nome, carregada assim que o editor abre.
  • Dez abas para o padrão inteiro. Layers, domínios de layer, aparência e atributos das placas, formatos de prancha, relatórios, property sets — e uma aba de JSON bruto para qualquer campo que a interface não mostre.
  • Aplicar não é migrar. Aplicar local em DWG registra o estilo no desenho e vale do próximo comando em diante; Atualizar DWG reetiqueta o que já está desenhado.
  • Migração entre padrões. Informe o estilo em que o desenho foi feito e o CapCad reescreve os layers das entidades para os nomes correspondentes do estilo ativo, papel por papel.
  • QA antes de mexer. Uma comparação somente leitura entre os layers do estilo e os do desenho ativo, apontando ausentes, sobrando e diferenças de cor, tipo de linha e plotagem.
  • Não modal. A janela fica aberta enquanto você trabalha no desenho; rodar o comando de novo traz a janela existente para a frente.

O que faz

CAPCAD_STYLE_EDITOR abre o Editor CapStyle, a janela onde um arquivo .capstyle é criado, aberto, editado, salvo e empurrado para o desenho. Ela é não modal: o desenho continua ativo com a janela aberta, e chamar o comando outra vez apenas traz a janela existente para a frente em vez de abrir uma segunda.

A primeira aba, Info, é o explorador: além do nome e dos comentários do estilo, ela mostra a biblioteca de estilos online — a lista é buscada assim que o editor abre — com um seletor entre a nuvem pública do CapCad e a do seu próprio login, um filtro por nome e os botões que carregam o estilo escolhido no editor ou o aplicam direto ao desenho. É também nela que fica o estilo base da migração de layers.

As outras nove abas editam o modelo. Nada delas toca o disco: as alterações ficam num modelo em memória (o título da janela ganha um *) até que você use Salvar ou Salvar como....

Do lado do desenho existem duas ações diferentes, e vale não confundi-las:

Ação Comando disparado O que faz
Aplicar local em DWG -CAPCAD_STYLE_SET <caminho> Registra o estilo no desenho. Tudo o que for desenhado a partir daí sai no novo padrão; o que já existe não se move.
Atualizar DWG salvar → aplicar → -CAPCAD_STYLE_MIGRATE <estilo base> Reetiqueta o desenho existente: cada entidade sai do layer do estilo base e vai para o layer correspondente do estilo ativo.

Fluxo de trabalho

Pegar um estilo pronto e aplicá-lo

  1. Execute CAPCAD_STYLE_EDITOR.
  2. Na aba Info, escolha o escopo da nuvem — CapCad (estilos públicos) ou User's (os do seu login) — e filtre a lista (5) se ela for longa.
  3. Selecione o estilo e clique em Carregar online no editor (3). O estilo entra no editor sem caminho local: Salvar como... (17) guarda uma cópia sua.
  4. Para simplesmente registrar o estilo no desenho sem editá-lo, selecione-o e clique em Aplicar online em DWG (11).

Editar e aplicar um estilo local

  1. Abrir... (14) e escolha o .capstyle. Se o desenho já referencia um arquivo de estilo, o editor pergunta antes se é esse que você quer abrir.
  2. Percorra as abas e ajuste o que precisar. O título ganha um * enquanto houver alteração não salva.
  3. Salvar (16). O editor valida o modelo inteiro antes de gravar e recusa a gravação listando o que está errado.
  4. Depois de salvar, o editor pergunta se você quer aplicar o estilo ao desenho atual. Respondendo sim (ou clicando em Aplicar local em DWG, 21), o estilo é registrado no dwg.

Trazer um desenho de outro padrão para o seu

  1. Deixe o estilo de destino ativo no projeto (aba Main do Gerenciador de Projeto, ou Aplicar local em DWG aqui).
  2. Na aba Info, informe em Estilo base para migração de layers (9) o padrão sob o qual o desenho foi feito — um nome da nuvem ou, pelo botão ... (10), um arquivo .capstyle. Selecionar um estilo na lista online também preenche este campo.
  3. Antes de mexer, vá à aba Layers e rode QA: comparar com DWG (54) para ver o que difere.
  4. Clique em Atualizar DWG (12 ou 22). O editor salva, aplica e só então migra.

O formulário

Os números são os mesmos em todas as imagens desta página. As dez abas compartilham a barra inferior (14 a 22).

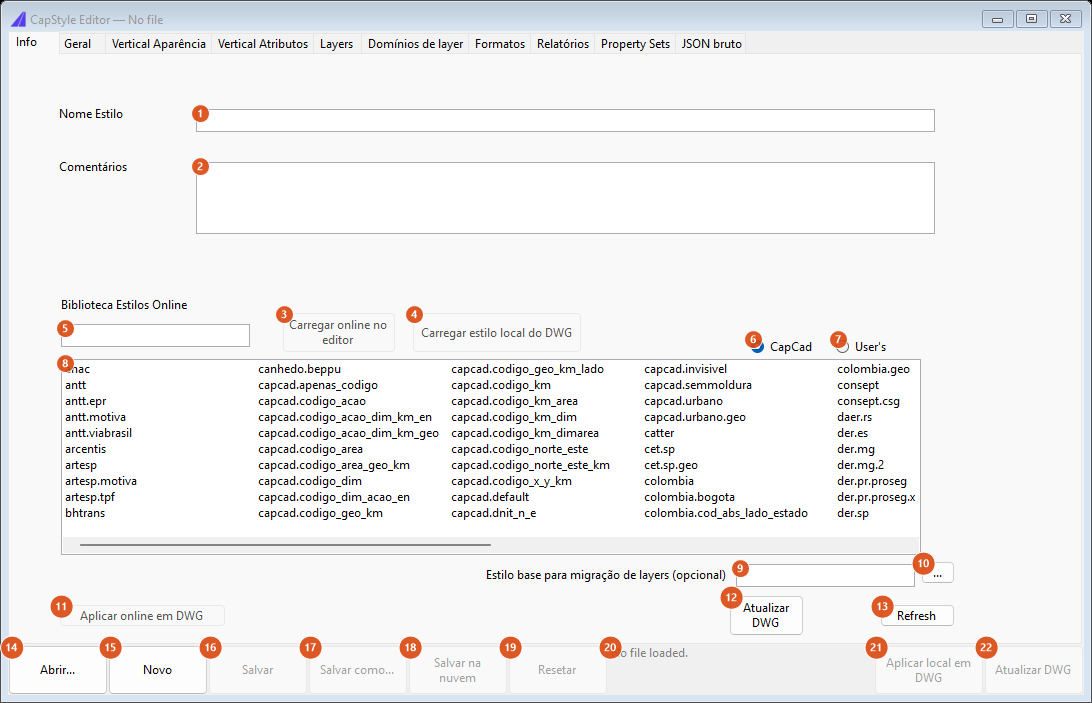

Editor CapStyle, aba Info

Aba Info com a biblioteca online já carregada. Sem estilo aberto, quase toda a barra inferior fica desabilitada.

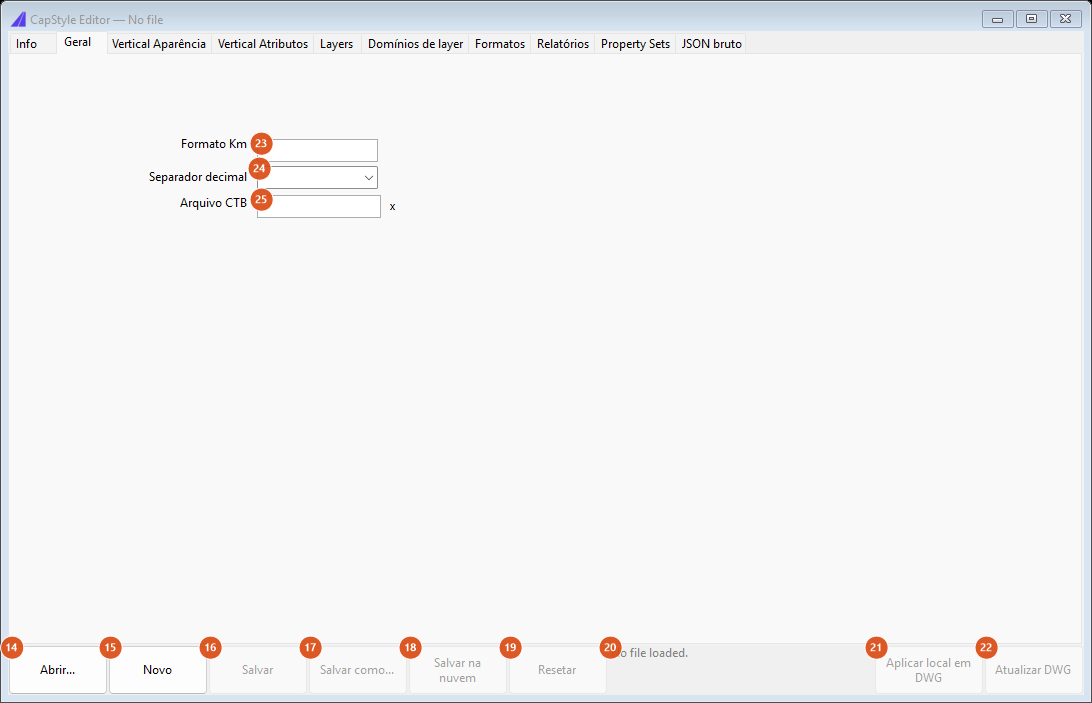

Editor CapStyle, aba Geral

Aba Geral: nesta versão ela tem apenas três campos; os demais itens gerais do estilo (unidades, escalas, pranchas, disciplinas) estão na aba Formatos.

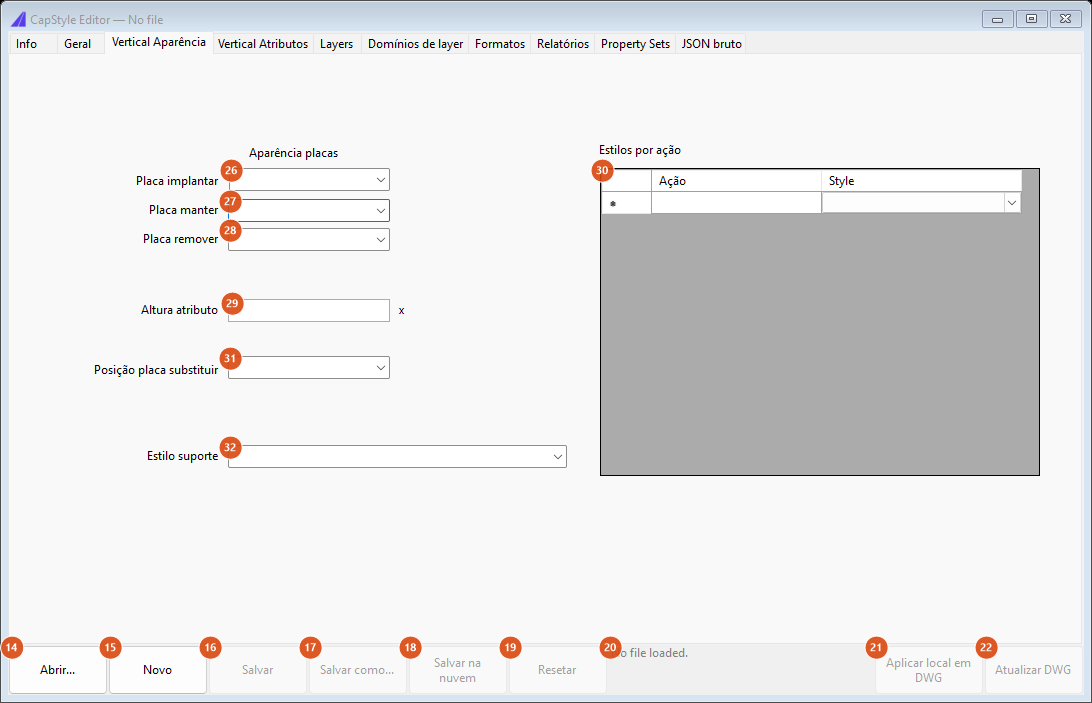

Editor CapStyle, aba Vertical Aparência

Aba Vertical Aparência: os estilos de bloco por ação, a posição da placa ao substituir e a grade livre ação → estilo.

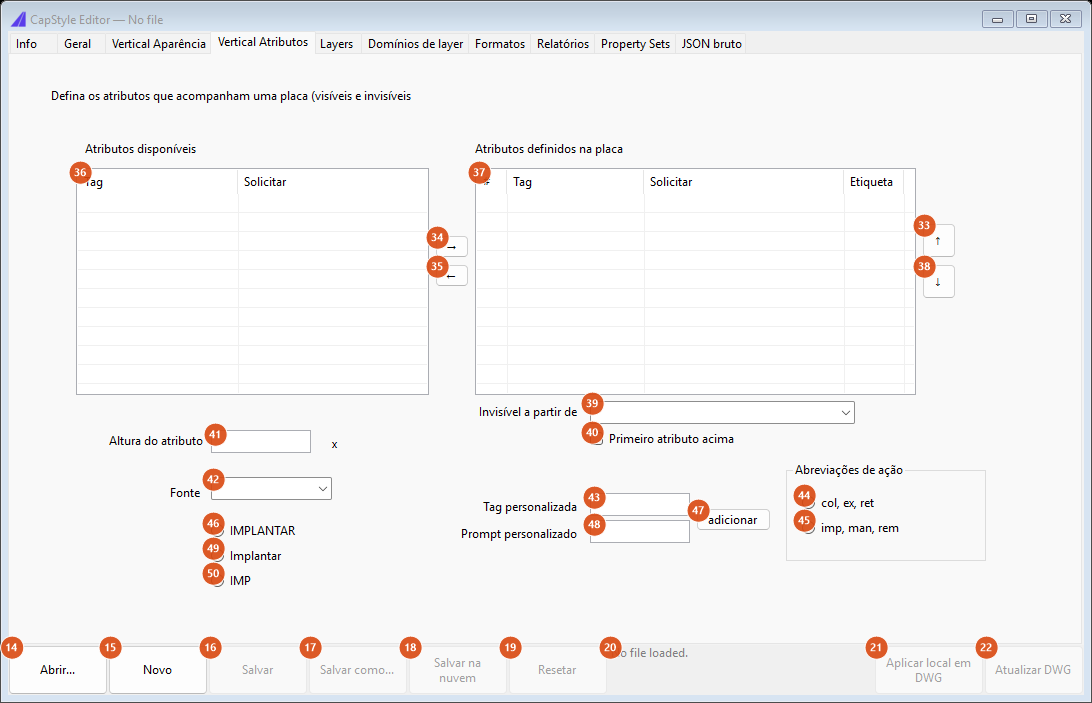

Editor CapStyle, aba Vertical Atributos

Aba Vertical Atributos: as duas listas (disponíveis / definidos na placa), a ordem e o ponto a partir do qual os atributos ficam invisíveis.

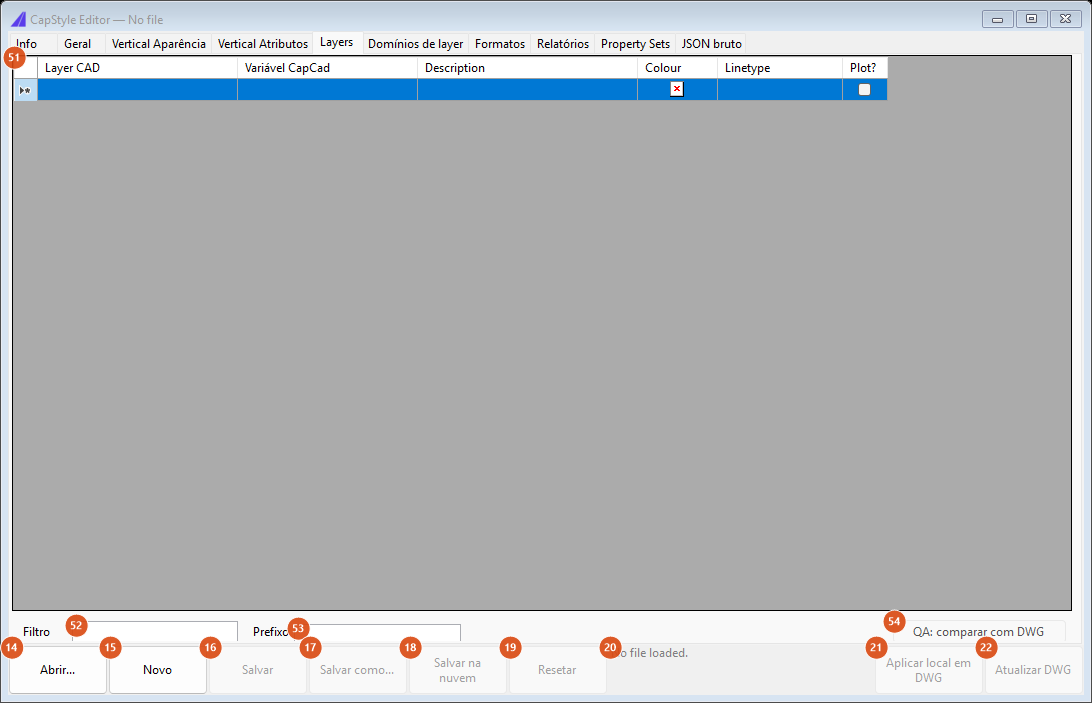

Editor CapStyle, aba Layers

Aba Layers: a grade de layers do estilo, o filtro, o prefixo e a checagem QA contra o desenho.

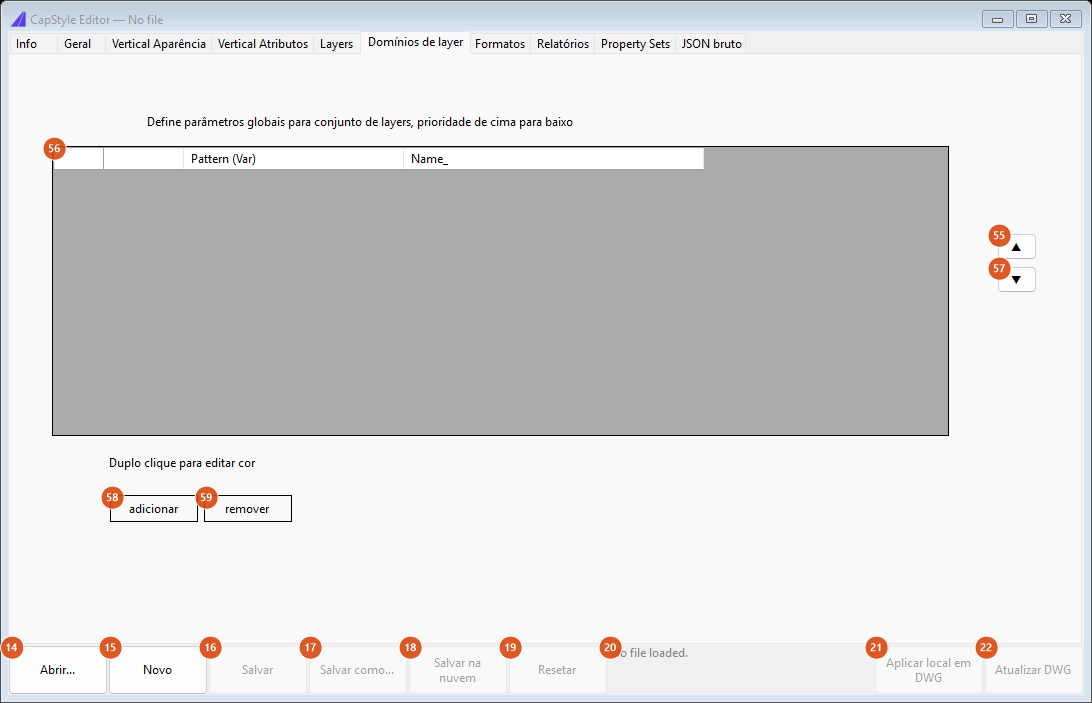

Editor CapStyle, aba Domínios de layer

Aba Domínios de layer: regras por padrão, com prioridade de cima para baixo.

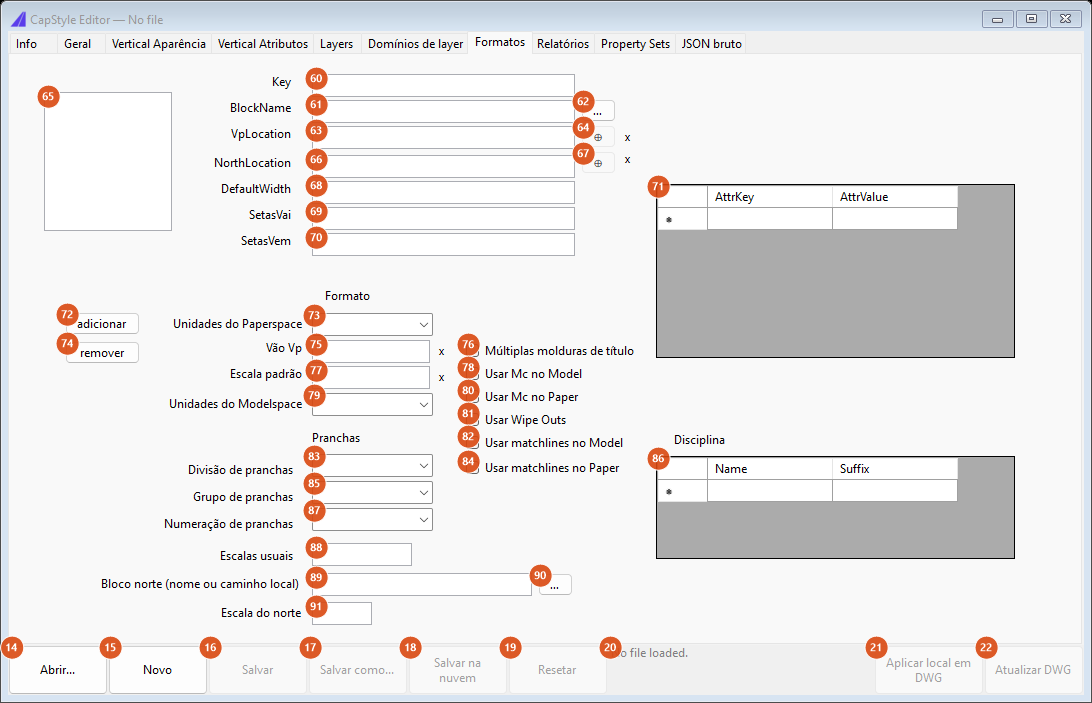

Editor CapStyle, aba Formatos

Aba Formatos: o formato de prancha selecionado à esquerda, os seus campos ao centro e, embaixo, os parâmetros gerais de prancha e as disciplinas.

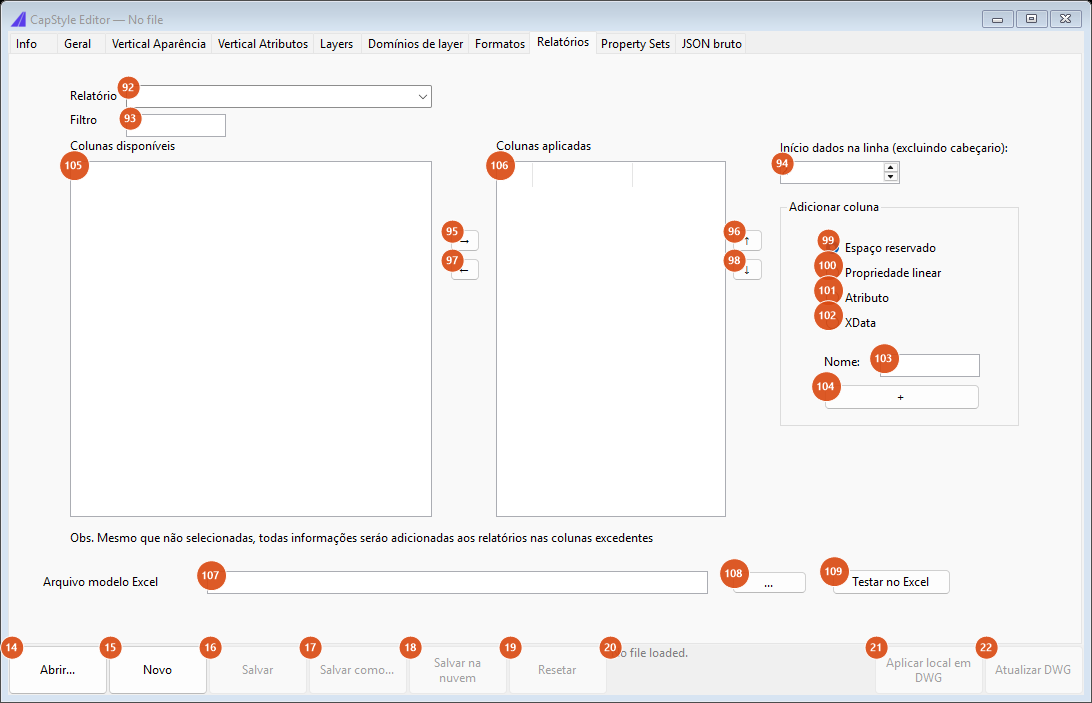

Editor CapStyle, aba Relatórios

Aba Relatórios: por relatório, as colunas disponíveis e as aplicadas, o modelo Excel e a linha inicial dos dados.

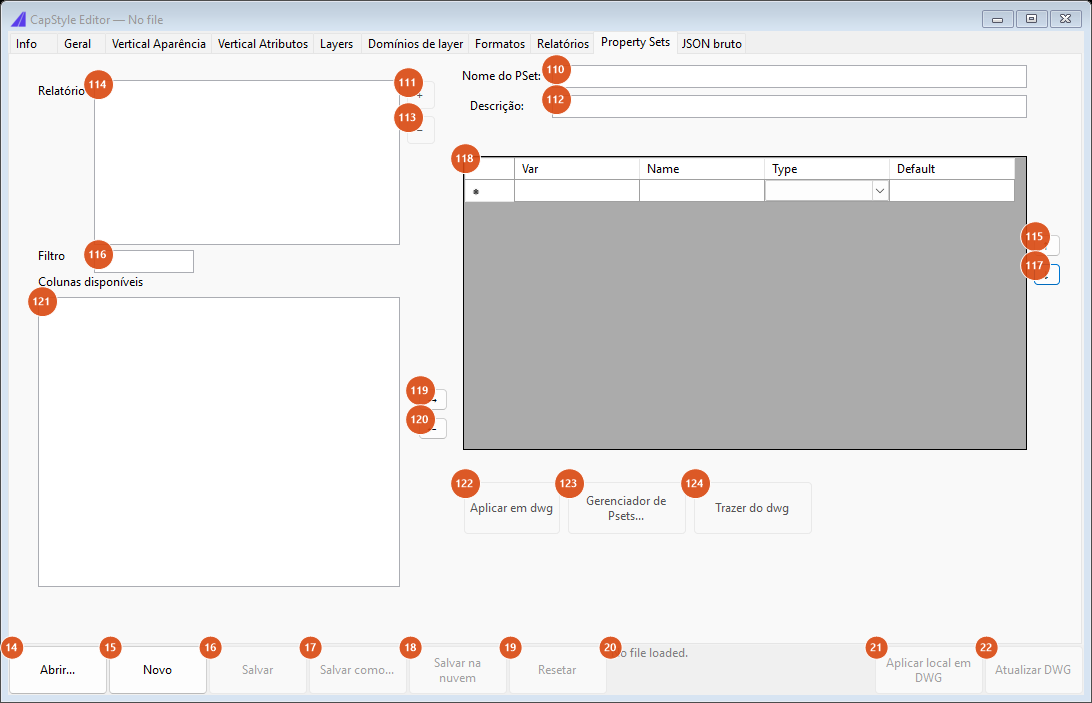

Editor CapStyle, aba Property Sets

Aba Property Sets: os conjuntos do estilo, as suas propriedades e os três botões que conversam com o desenho.

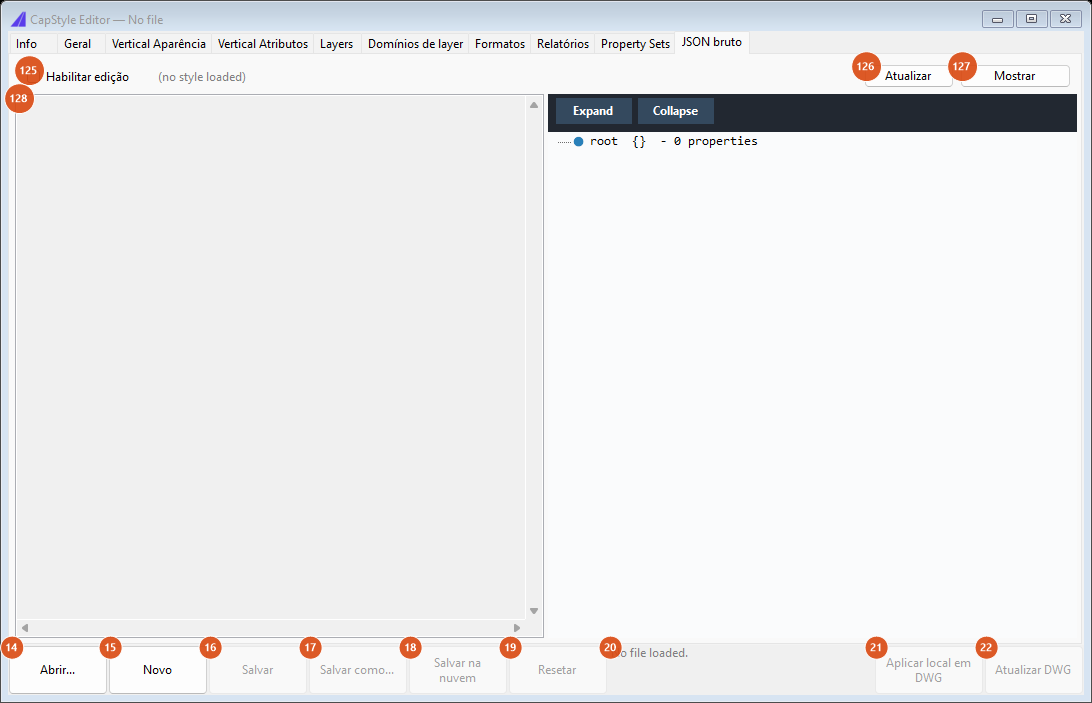

Editor CapStyle, aba JSON bruto

Aba JSON bruto: o modelo inteiro em texto e em árvore, somente leitura até que a edição seja habilitada.

Comum a todas as abas: a barra inferior

# Controle O que faz
14 Abrir... Abre um .capstyle (ou .json). Se houver alterações não salvas, pergunta antes de descartá-las. Se o desenho ativo referencia um arquivo de estilo diferente do que está aberto, o editor mostra o caminho e pergunta se é esse que você quer abrir, com uma terceira opção para ir ao seletor de arquivos.
15 Novo Cria um estilo em branco, sem arquivo.
16 Salvar Puxa as alterações de todas as abas para o modelo, valida aba a aba e depois valida o modelo inteiro; só então grava. Se o estilo ainda não tem arquivo, vira um Salvar como.... Após gravar, pergunta se deve aplicar o estilo ao desenho — a menos que o arquivo salvo já seja o estilo local do desenho, caso em que ele é reaplicado sem perguntar.
17 Salvar como... O mesmo, escolhendo o arquivo. O nome sugerido é o do estilo carregado da nuvem, quando foi assim que ele chegou. A validação roda antes do seletor de arquivos, para não pedir um nome de arquivo que não poderá ser gravado.
18 Salvar na nuvem Envia o estilo para a nuvem do escopo selecionado na aba Info. Só o escopo User's aceita gravação: a nuvem pública do CapCad é somente leitura. O estilo precisa ter nome; um nome já existente pede confirmação de sobrescrita. Ao final, a lista online é recarregada.
19 Resetar Recarrega o estilo do arquivo, descartando tudo o que não foi salvo. Só funciona com um arquivo aberto.
20 Status Linha de status: o que foi carregado ou salvo, o resultado do QA de layers, os erros de validação (em vermelho).
21 Aplicar local em DWG Registra o estilo salvo no desenho ativo (dispara -CAPCAD_STYLE_SET com o caminho do arquivo). Se houver alterações pendentes ou o estilo não tiver arquivo, oferece salvar primeiro; depois confirma "Carregar estilo 'X' no \<desenho>?". Não redesenha nada: vale do próximo comando em diante.
22 Atualizar DWG A sequência completa: salvar → aplicar → migrar. Se o salvamento for cancelado, ou a aplicação recusada, a migração não roda. A migração usa o Estilo base (9) quando ele estiver preenchido; senão, o próprio arquivo recém-salvo.

Sem um estilo aberto, apenas Abrir... e Novo ficam habilitados. Fora de um CAD (ou num host sem a ponte de estilos), os botões que tocam o desenho — 21, 22, o QA de layers e os três botões de psets — ficam desabilitados.

Aba 1: Info

# Controle O que faz
1 Nome Estilo O nome do estilo. Obrigatório: sem ele a gravação é recusada e o campo fica rosa com a mensagem "O nome do estilo é obrigatório.". É também o nome sob o qual o estilo é gravado na nuvem.
2 Comentários Texto livre de descrição do estilo.
5 Filtro Filtra a lista online pelo que for digitado (sem diferenciar maiúsculas). Esc limpa o filtro.
6 CapCad Lista os estilos públicos do CapCad. É o escopo padrão e é somente leitura.
7 User's Lista os estilos da nuvem do seu login CapCad. É o único escopo em que Salvar na nuvem funciona. Trocar de escopo recarrega a lista.
8 Biblioteca Estilos Online A lista de estilos do escopo selecionado. Selecionar um item habilita 3 e 11 e preenche o campo 9 com o nome selecionado.
3 Carregar online no editor Baixa o estilo selecionado e o carrega no editor. Ele fica sem arquivo local — use Salvar como... para guardar uma cópia. Alterações não salvas são confirmadas antes de serem descartadas.
4 Carregar estilo local do DWG Abre no editor o arquivo .capstyle que o desenho ativo já referencia. Só fica habilitado quando esse arquivo existe de fato; o estado é recalculado ao abrir o editor e a cada Atualizar (13). Como o arquivo aberto já é o do desenho, salvá-lo o reaplica sem perguntar.
11 Aplicar online em DWG Registra no desenho o estilo selecionado na lista, pelo nome de nuvem, sem passar pelo editor.
13 Atualizar Recarrega a lista online e recalcula o estado do botão 4. O rótulo do botão troca para Loading... durante a busca e permanece Refresh depois — mesmo na interface em português.
9 Estilo base para migração de layers (opcional) O padrão sob o qual o desenho foi feito. Aceita um nome da nuvem ou um caminho .capstyle. É o que diz o que cada layer antigo do desenho significava; sem ele a migração usa o próprio estilo aberto como base, o que na prática não migra nada.
10 ... Seletor de arquivos .capstyle para preencher o campo 9.
12 Atualizar DWG O mesmo que o botão 22 da barra inferior. Fica habilitado assim que o campo 9 tem conteúdo.

Aba 2: Geral

# Controle O que faz
23 Formato Km A máscara de estaca usada em anotações e relatórios. Precisa casar com o formato 0+000; qualquer outra coisa impede a gravação.
24 Separador decimal Comma ou Period. Só esses dois são aceitos.
25 Arquivo CTB Um ou mais arquivos CTB, separados por ;.

Os demais itens que o estilo guarda como "gerais" — unidades de model e paper, vão de viewport, escala padrão, escalas usuais, divisão / grupo / numeração de pranchas, bloco norte e disciplinas — são editados na aba Formatos (73 a 91), embora o modelo os trate como parte da mesma seção.

Aba 3: Vertical Aparência

Os três primeiros campos ficam sob o título Aparência placas e oferecem a mesma lista fixa de estilos de bloco: Normal, GrayShaded, BlackAndWhite, XShaped, XShapedGray, ColorLigthen, OuterShape, GrayAndWhite, DeleteHatch, BlackAndWhiteInverted e as demais variantes do catálogo.

# Controle O que faz
26 Placa implantar Estilo do bloco das placas a implantar.
27 Placa manter Estilo do bloco das placas a manter.
28 Placa remover Estilo do bloco das placas a remover.
29 Altura atributo Altura do texto dos atributos da placa. Precisa ser um número maior que zero, senão a gravação é recusada com "Deve ser um número positivo.".
31 Posição placa substituir Onde a placa nova fica em relação à substituída. Sem uma lista própria no estilo, oferece Detect, AtLeft, AtRigth, Below e Above.
32 Estilo suporte Como a placa é ligada ao seu ponto. Sem uma lista própria no estilo, oferece ParalelaAoEixo_LinhaSuporteQuebrada, ParalelaAoEixo_LinhaSuporteDireta e PerpendicularAoEixo.
30 Estilos por ação Grade livre ação → estilo, para as ações que não são as três de cima (por exemplo TRANSFERIR). A coluna Ação é texto livre; a coluna Style é a mesma lista fixa, mas valores vindos do JSON são tolerados. Na hora de decidir a aparência de uma ação, esta grade vence os três campos acima, inclusive para implantar / manter / remover.

Quando o próprio estilo traz uma lista de valores para Posição placa substituir ou Estilo suporte, é ela que aparece nesses dois campos — e o valor escolhido tem de pertencer a ela, senão a gravação é recusada.

Aba 4: Vertical Atributos

# Controle O que faz
36 Atributos disponíveis O catálogo de atributos de placa que o CapCad conhece e que ainda não estão em uso.
37 Atributos definidos na placa Os atributos que este estilo coloca nos blocos de placa, na ordem em que ficam.
34 → Move o que estiver selecionado de disponíveis para definidos. A lista de disponíveis é reordenada por tag.
35 ← Devolve o selecionado para disponíveis. Um atributo customizado (que não está no catálogo) não volta para a lista: ele simplesmente sai.
33, 38 ↑ ↓ Sobem e descem o atributo selecionado na lista definidos. A ordem é a ordem dos atributos no bloco.
39 Invisível a partir de O ponto de corte: dessa posição em diante os atributos são gravados como invisíveis.
43 Tag personalizada A tag de um atributo que não está no catálogo. É convertida para maiúsculas.
48 Prompt personalizado O texto de solicitação desse atributo.
47 adicionar Cria o atributo customizado com a tag e o prompt digitados e o coloca direto na lista definidos. A tag é obrigatória e não pode já existir em nenhuma das duas listas.
41 Altura do atributo A mesma altura da aba anterior; precisa ser um número maior que zero.
40 Primeiro atributo acima Sem efeito nesta versão: a caixa não é lida nem gravada.
42 Fonte Sem efeito nesta versão.
44, 45, 46, 49, 50 Abreviações de ação (col, ex, ret / imp, man, rem / IMPLANTAR / Implantar / IMP) Sem efeito nesta versão: nenhuma das cinco opções é lida ou gravada.

Aba 5: Layers

# Controle O que faz
51 Grade de layers Uma linha por layer do estilo. A coluna Var é a chave lógica do papel (por exemplo SINA_HOR_BR_ZPA): escolher uma do catálogo preenche nome, descrição, tipo de linha, cor e plotagem; vars livres são aceitas e aparecem em laranja. Duplo clique na célula de cor abre o seletor de cores do CAD. Nomes de layer com caracteres proibidos são recusados na própria célula.
52 Filtro Filtra a grade por nome ou descrição.
53 Prefixo O prefixo colado na frente de todo nome de layer. Nesta versão o campo alimenta a prévia da grade e a comparação do QA, mas não é gravado no arquivo: uma alteração aqui se perde ao salvar. Para mudar o prefixo do estilo, use a aba JSON bruto (campo LayerPrefix), ou defina a sobrescrita do projeto no Gerenciador de Projeto.
54 QA: comparar com DWG Checagem somente leitura: puxa as alterações em andamento das abas, lê a tabela de layers do desenho ativo e compara. Aponta layers do estilo ausentes no desenho, layers a mais no desenho (só quando há prefixo — sem prefixo não dá para distinguir os layers do CapCad dos do desenho) e diferenças de cor, tipo de linha e plotagem. Cor e tipo de linha só são comparados quando o estilo define um valor, já que campo vazio significa "herdar do domínio". O resultado abre numa janela própria e o resumo vai para a linha de status. Nada é alterado.

Cada layer precisa de nome e tipo de linha para que o estilo possa ser gravado; a var é opcional (layers customizados podem não ter nenhuma).

Aba 6: Domínios de layer

Regras por padrão que pintam famílias inteiras de layers com uma cor só. A prioridade é de cima para baixo.

# Controle O que faz
56 Grade de domínios Uma linha por regra: nome, padrão (por exemplo SINA_HOR_BR*IMP*) e cor. Duplo clique na linha abre o seletor de cores.
58 adicionar Acrescenta uma regra nova (padrão SINA_XXX_*, cor 7) e abre a célula do padrão para edição.
59 remover Remove a regra selecionada.
55, 57 ▲ ▼ Sobem e descem a regra selecionada, mudando a prioridade.

Aba 7: Formatos

A metade de cima edita um formato de prancha por vez; a metade de baixo edita os parâmetros gerais de prancha do estilo.

# Controle O que faz
65 Lista de formatos Os formatos de prancha do estilo. Selecionar um carrega os campos ao lado.
72 adicionar Cria um formato novo com chave NewFormatN e o seleciona.
74 remover Remove o formato selecionado, pedindo confirmação.
60 Key A chave do formato (o nome pelo qual o resto do CapCad o pede).
61 BlockName O bloco do carimbo. Obrigatório em cada formato.
62 ... Seletor de arquivos .dwg para o bloco do carimbo.
63 VpLocation Os cantos da viewport, como quatro números separados por vírgula.
64 ⊕ Pega os dois cantos no desenho: o editor se minimiza, pede o canto superior esquerdo e o inferior direito, e escreve o retângulo no campo.
66 NorthLocation A posição do norte, como dois números separados por vírgula.
67 ⊕ Pega o ponto do norte no desenho.
68 DefaultWidth A largura padrão do formato.
69, 70 SetasVai, SetasVem Os blocos de seta de sentido do formato.
71 Atributos do carimbo Grade AttrKey / AttrValue: sobrescritas dos atributos do bloco de carimbo.
73 Unidades do Paperspace meters, millimeters ou feet.
79 Unidades do Modelspace Idem.
75 Vão Vp O espaçamento entre viewports. Não pode ser negativo.
77 Escala padrão A escala padrão, no formato 1:1000.
83 Divisão de pranchas none, bottom, double ou upper.
85 Grupo de pranchas none, custom ou byAlignment.
87 Numeração de pranchas global ou withinGroup.
88 Escalas usuais Lista de escalas separadas por vírgula. Só valores positivos são guardados.
89 Bloco norte (nome ou caminho local) O bloco do norte.
90 ... Seletor de arquivos para o bloco do norte.
91 Escala do norte A escala com que o bloco do norte é inserido.
86 Disciplinas Grade Name / Suffix. Cada disciplina precisa de nome e de um sufixo alfanumérico de até 5 caracteres.
76 Múltiplas molduras de título Mais de uma moldura de carimbo por layout.
78, 80 Usar Mc no Model / no Paper Onde as marcas de corte (Mc) são desenhadas.
82, 84 Usar matchlines no Model / no Paper Onde as matchlines são desenhadas.
81 Usar Wipe Outs Usa wipeouts na montagem das pranchas.

Aba 8: Relatórios

# Controle O que faz
92 Relatório Escolhe qual relatório está sendo editado.
93 Filtro Filtra a lista de colunas disponíveis.
105 Colunas disponíveis O catálogo de colunas (tags) que o CapCad sabe extrair do desenho.
106 Colunas aplicadas As colunas deste relatório, na ordem, com a letra da coluna do Excel ao lado.
95, 97 → ← Movem colunas entre as duas listas.
96, 98 ↑ ↓ Reordenam a coluna selecionada; as letras são recalculadas.
99, 100, 101, 102 Espaço reservado, Propriedade linear, Atributo, XData O tipo da coluna livre que será acrescentada em 104.
103 Nome: O nome da coluna livre.
104 + Acrescenta a coluna livre digitada ao fim da lista aplicadas.
107 Arquivo modelo Excel O .xls/.xlsx usado como modelo. Um caminho relativo é resolvido a partir da pasta do .capstyle.
108 ... Seletor de arquivos para o modelo.
94 Início dados na linha A primeira linha de dados na planilha, sem contar o cabeçalho.
109 Testar no Excel Abre o modelo com as colunas atuais para conferência. Exige um relatório selecionado.

A nota da aba lembra que, mesmo que uma coluna não esteja selecionada, todas as informações continuam sendo acrescentadas aos relatórios.

Aba 9: Property Sets

# Controle O que faz
114 Lista de PSets Os conjuntos de propriedades do estilo.
111 + Acrescenta um conjunto customizado.
113 − Remove o conjunto selecionado. Só age em conjuntos customizados.
110 Nome do PSet: O nome do conjunto como ele será instalado no desenho.
112 Descrição: Descrição livre do conjunto.
116 Filtro Filtra a lista de propriedades disponíveis.
121 Colunas disponíveis O catálogo de propriedades que podem entrar no conjunto.
118 Grade de propriedades As propriedades do conjunto: Var, Name, Type e Default. O tipo tem de ser um dos aceitos (text, real, integer, km, area, geographic, geographic_pair, datetime, filepath) e o default tem de ser compatível com ele.
119, 120 → ← Movem propriedades entre o catálogo e a grade.
115, 117 ↑ ↓ Reordenam a propriedade selecionada.
122 Aplicar em dwg Salva o estilo e instala no desenho as definições de property set que ele descreve.
124 Trazer do dwg O inverso: lê as definições de property set do desenho e as acrescenta ao estilo. Conjuntos cujo nome o estilo já tem são pulados (nunca sobrescreve) e reportados ao final. As entradas chegam com a var igual ao nome — atribua as vars reais depois para que o preenchimento automático por papel funcione. Exige Civil 3D; em AutoCAD puro o comando avisa que a leitura não está disponível.
123 Gerenciador de Psets... Abre o gerenciador de property sets do host.

Aba 10: JSON bruto

# Controle O que faz
128 Texto JSON O modelo inteiro serializado. É a saída de emergência: todo campo do .capstyle que nenhuma aba mostra continua editável aqui. Somente leitura enquanto 125 estiver desmarcada.
125 Habilitar edição Libera a edição do texto e da árvore.
126 Atualizar Recarrega o JSON a partir dos dados do formulário, descartando as edições de texto pendentes (com confirmação).
127 Mostrar diferenças Abre uma janela com o JSON original e o atual lado a lado.

Ao lado do texto há uma árvore do mesmo modelo, com botões Expand e Collapse para navegá-la. Ao salvar, as edições pendentes do JSON são interpretadas primeiro; um JSON inválido bloqueia a gravação e o erro aparece na própria aba.

Os comandos de linha

-CAPCAD_STYLE_SET — registrar um estilo no desenho

Pede "Load CapStyle by file name or cloud name:" e aceita tanto o caminho de um .capstyle quanto um nome da nuvem. Com um projeto ativo, o valor é gravado em CapCad.Paradigm no project.config; sem projeto, fica em memória para a sessão. Responde Estilo definido: <valor> ou Estilo não pôde ser carregado: <valor>.

É este o comando que o botão Aplicar local em DWG dispara.

A documentação técnica do editor (Styles/STYLES.md) ainda chama este comando de -CAPCAD_SETSTYLE. O nome válido hoje é -CAPCAD_STYLE_SET.

-CAPCAD_STYLE_MIGRATE — migrar os layers do desenho

Este é o comando que o botão Atualizar DWG dispara, e o que faz a migração de verdade.

  1. Resolve o estilo ativo do projeto. Se não houver nenhum, recusa com "Current style not set (needed for layer migration reference)".
  2. Pede o estilo base: "Base style reference for the layer migration to active style \<nome>:". Aceita um caminho de arquivo ou um nome da nuvem. Sem ele — ou se um dos dois estilos não carregar — responde "Estilo base não provido." e encerra.
  3. Percorre todas as entidades do model space, ignorando as que estão no layer 0. Para cada uma:
  4. procura no estilo base a entrada de layer cujo nome é o layer da entidade e pega a var dela (o papel); se o layer não for conhecido pelo estilo base, o próprio nome do layer é usado como papel;
  5. procura no estilo ativo a entrada com essa var e cria ou redefine o layer correspondente no desenho, com nome, cor, tipo de linha, espessura, transparência e marca de plotagem do estilo;
  6. se o nome resolvido for diferente, move a entidade para o novo layer.
  7. Informa Processado — N entidade(s) migradas.

Um layer que a var não resolva e cujo nome siga a gramática SINA_HOR_* é resolvido pelo aplicador de cadência e cor da sinalização horizontal.

O que a migração faz e o que não faz. Ela reetiqueta entidades e cria layers. Ela não troca os atributos dos blocos de placa, não refaz os property sets e não redesenha nada. Para trocar os atributos das placas depois de uma mudança de estilo, use Migrar Vertical... (a seguir).

As conversões

O botão de ribbon Estilos Explorer & Tools apontava para CAPCAD_STYLE_TOOLS, que não foi portado: rodá-lo hoje só mostra o aviso de que o comando não está disponível nesta versão. As ferramentas de conversão que ficavam naquela janela estão agora no formulário Migração Seabra Sinc → CapCad, aberto pela aba Tools do formulário de relatórios (CAPCAD_REPORTS, item Migração Seabra Sinc) e também pelo formulário 3D (CAPCAD_3D_ASSISTANT).

Esse formulário reúne:

Ação O que faz
Migrar Sinc → CapCad Converte os layers do padrão sinC para o CapCad, nas categorias marcadas em Converter (Vertical, Horizontal, Defensa, Horizontal blocos), sobre a seleção na tela ou o desenho todo, nos dois sentidos (Sinc → CapCad ou CapCad → Sinc). Na horizontal pode incluir os materiais no nome do layer, criar CapGrupos e tentar purgar os layers de origem depois.
Migrar Vertical... Troca os atributos de todas as placas do desenho pelos que o estilo ativo define (Placa.Attributes visíveis e invisíveis). Antes de rodar, lista as duas listas e avisa: atributos de mesmo nome mantêm o valor, os que não existirem no destino se perdem, blocos de placa carregados mas não inseridos também são afetados, e atributos formatados (velocidade, km, peso) não são tocados. É esta a operação que acrescenta às placas os atributos que uma mudança de estilo introduziu.
Migrar MAs/MPs... Converte os marcos quilométricos e afins.
Migrar Layers... A mesma migração de layers de -CAPCAD_STYLE_MIGRATE, com um relatório detalhado handle / layer original / novo layer numa janela de texto ao final. Pede o estilo base e confirma antes de rodar; quando o estilo base é igual ao ativo, a pergunta muda para "Deseja redefinir os layers de X, se diferentes?".
Placa avulsa... Converte uma placa por vez, em laço, até você cancelar.
Restaurar handles suporte... Restaura o vínculo entre placas e suportes.

Lembrado entre sessões

O editor não guarda preferências: cada abertura começa com nenhum estilo aberto, o escopo de nuvem em CapCad e a lista online recarregada do servidor. O único estado que persiste é o do desenho — qual estilo ele registra — e o do projeto, no project.config.

O formulário de conversão Seabra guarda as suas opções entre sessões.

Notas

  • Aplicar não redesenha. Registrar um estilo muda o que vem a seguir; para reetiquetar o que já está no desenho é preciso migrar.
  • Migrar sem estilo base não migra nada. É o estilo base que diz o que cada layer antigo significava. Preencha o campo 9, ou informe o estilo quando o comando de linha pedir.
  • A ordem de Atualizar DWG é proposital. Salvar, aplicar e só então migrar: migrar contra um estilo não salvo ou não registrado usaria dados velhos. Se você cancelar o salvamento ou recusar a aplicação, a migração não roda.
  • O QA de layers não altera nada. Rode-o antes de migrar: é a maneira barata de ver o que vai mudar.
  • O prefixo de layers não é gravado por esta janela. O campo Prefixo (53) muda a prévia e a comparação, mas não entra no arquivo. Edite LayerPrefix pela aba JSON bruto.
  • A nuvem pública é somente leitura. Salvar na nuvem só funciona com o escopo User's selecionado; o proprietário nunca é enviado pelo aplicativo — o servidor o deriva do login autenticado.
  • Textos em inglês na interface em português. O rótulo do botão Atualizar (13) vira Loading... e depois Refresh; a linha de status, os avisos de validação e várias mensagens da nuvem e dos psets aparecem em inglês; a recusa "Current style not set (needed for layer migration reference)" não tem tradução.
  • Controles sem efeito nesta versão: na aba Vertical Atributos, Primeiro atributo acima (40), Fonte (42) e as cinco opções de Abreviações de ação (44, 45, 46, 49, 50).

Veja também
