Ferramentas de polyline e segmentos

O que faz

Esta página reúne as ferramentas de edição de polylines, linhas e arcos do CapCad: as que produzem um trecho novo, as que cortam, as que mudam o comprimento, as que mexem em vértices e as que medem.

Todas trabalham sobre a mesma representação interna de curva do CapCad, que carrega o bulge (a curvatura) de cada segmento. É por isso que um trecho extraído do meio de um arco sai como arco, e não como uma sequência de cordas.

Duas ideias aparecem em quase todos os comandos:

• Ponto projetado. Onde você clica não precisa estar sobre a curva. O ponto é projetado perpendicularmente sobre ela e o corte, a marca ou o limite do trecho caem no pé dessa perpendicular.
• Extensão ao longo da curva. É a distância percorrida sobre a própria curva desde o início dela — não a distância em linha reta. Os comandos que pedem um valor pedem essa extensão.

CAPCAD_POLYLINE_TOOLS não faz nada por si: abre um formulário com dez botões, cada um chamando uma dessas rotinas. Os comandos avulsos existem para quem prefere digitar, e alguns deles têm um comportamento ligeiramente diferente do botão equivalente — as diferenças estão anotadas em Notas.

Fluxo de trabalho

O padrão é sempre o mesmo:

1. Execute o comando (ou abra CAPCAD_POLYLINE_TOOLS e clique no botão).
2. Selecione a curva. Só linhas, polylines, arcos e splines são aceitos; qualquer outra entidade é recusada com Not a curve - pick a line / polyline / arc.
3. Clique os pontos ou digite o valor que o comando pedir.
4. O resultado é desenhado. Alguns comandos apagam a entidade original (veja a tabela abaixo); os demais a deixam onde está.

Os comandos

CAPCAD_SEGMENT — extrair um trecho

Pede a curva e dois pontos, e desenha o trecho entre eles como uma nova entidade, deixando o original intacto.

Os dois pontos são projetados sobre a curva; a ordem em que você clica não importa. Se o trecho não puder ser determinado, a linha de comando responde Could not define the segment.

Curva original tracejada; o trecho extraído (em laranja) entre os pés das perpendiculares dos dois pontos clicados. Neste exemplo, 55,445 unidades de uma curva de 119,756.

CAPCAD_SEGMENT_REMOVE — apagar um trecho

O inverso do anterior: pede a curva e dois pontos e guarda o que está fora do trecho entre eles, apagando a entidade original. O resultado são duas curvas (ou uma só, quando um dos pontos cai numa ponta).

Uma curva fechada é recusada — a mensagem explica que não há como saber qual metade você quer e recomenda usar Quebrar (2 pontos) e apagar o pedaço indesejado.

Os mesmos dois pontos do exemplo anterior: sobram os dois trechos das pontas (30,744 e 33,567) e o miolo desaparece junto com a entidade original.

CAPCAD_SEGMENT_EXTRACT — extrair o sub-elemento clicado

Aqui não há pontos: você clica na curva, perto do segmento que interessa, e o comando desenha por cima uma cópia daquele único segmento (do vértice n ao vértice n+1, com o arco dele), na cor vermelha (ACI 1). O original fica.

O comando roda em laço: depois de cada extração ele pede a próxima curva. Termine com Esc.

CAPCAD_SEGMENT_IDENTIFY — descrever o sub-elemento clicado

Pede a curva (Select the curve:) e depois um ponto (Pick a point on the sub-element:), encontra o segmento mais próximo desse ponto e descreve-o — na linha de comando e numa caixa de diálogo. Nada é desenhado nem alterado.

A descrição diz primeiro se o segmento é Line ou Arc e o seu Length (comprimento de arco, quando for arco). Sendo arco, acrescenta o ângulo da tangente no fim do segmento (arcFinalAngle), o raio (arcRadius), o centro (arcCenterPoint) e o ângulo interno (arcInternalAngle), todos em radianos e com três casas.

CAPCAD_SPLIT (Q) e CAPCAD_SPLIT_2POINT (Q2) — quebrar

CAPCAD_SPLIT pede um ponto e parte a curva em dois. CAPCAD_SPLIT_2POINT pede dois pontos e a parte em três. Nos dois casos a entidade original é apagada e substituída pelos pedaços.

Regras que valem a pena conhecer:

• Uma curva fechada não pode ser quebrada em um ponto só. CAPCAD_SPLIT avisa e sai; use CAPCAD_SPLIT_2POINT, que devolve os dois arcos complementares da curva fechada.
• Dois pontos coincidentes são recusados (Same point).
• Se os pontos não se projetarem dentro da curva, nada acontece e a linha de comando avisa.

Os três pedaços com os seus comprimentos, e a entidade original apagada. Repare que o pedaço do meio é o mesmo trecho que CAPCAD_SEGMENT teria extraído.

CAPCAD_LENGTHEN e CAPCAD_LENGTHEN_OPPOSITE — alongar por valor

Pedem a curva clicando perto da extremidade que deve ficar parada e depois o novo comprimento total (New total length, com o comprimento atual como padrão). A diferença é aplicada na outra ponta, prolongando o último segmento na sua direção — ou, se ele for um arco, continuando o arco.

CAPCAD_LENGTHEN_OPPOSITE faz o mesmo com as pontas trocadas: a extremidade próxima do clique é a que se move.

Um valor menor que o comprimento atual encurta a curva. A operação falha (Could not lengthen (closed curve, or arc > full circle).) numa curva fechada e quando o arco final precisaria ultrapassar uma circunferência inteira para chegar ao comprimento pedido.

A mesma curva (119,756) levada a 144,756 pelas duas pontas. Prolongando pelo fim, o trecho reto continua reto; prolongando pelo início, o arco inicial continua curvando.

CAPCAD_POINT_AT_MEASURE — marcar um ponto a uma distância

Pede a curva e uma extensão ao longo dela a partir do início (Extension along curve from start (0..L), com metade do comprimento como padrão) e coloca ali um ponto (entidade POINT) na layer AUX_NON_PLOTABLE, criada como não plotável se ainda não existir. A curva não é tocada.

O valor precisa estar estritamente dentro da curva: 0 e o comprimento total são recusados com Value must be inside the curve.

CAPCAD_POINT_AT_MEASURE_SPLIT — marcar e quebrar

O mesmo pedido, mas além da marca a curva é partida naquele ponto em dois pedaços, e a original é apagada.

CAPCAD_VERTEX_ADD, CAPCAD_VERTEX_REMOVE, CAPCAD_VERTEX_CYCLE — vértices

Nos três, a entidade original é substituída pelo resultado. Ciclar vértices é o jeito de acertar onde uma curva fechada começa — o que importa para linhas com padrão (linetype) e para hachuras que seguem o primeiro vértice.

CAPCAD_CURVE_AVERAGE e CAPCAD_CURVE_AVERAGE_MULTI — curva média

Pedem exatamente duas curvas numa única seleção (Select exactly 2 curves:; qualquer outra quantidade é recusada) e desenham a curva intermediária entre elas.

CAPCAD_CURVE_AVERAGE pergunta:

CAPCAD_CURVE_AVERAGE_MULTI pergunta apenas How many divisions (padrão 3, mínimo 2) e desenha as curvas intermediárias que dividem o vão em partes iguais — com 4 divisões saem 3 curvas, a 25 %, 50 % e 75 %.

As duas curvas de entrada em preto; a média a 50 % em laranja; tracejadas, as três curvas que CAPCAD_CURVE_AVERAGE_MULTI produz com 4 divisões.

O formulário

CAPCAD_POLYLINE_TOOLS abre uma lista de botões. Cada um roda a mesma rotina do comando correspondente e escreve o andamento na etiqueta de status do rodapé (Escolha uma ferramenta., depois o nome da ferramenta — em inglês: Extract Segment, Break (1 point)… — seguido de reticências enquanto ela roda e de — done. ao terminar, ou de — error: com a mensagem quando algo falha). O formulário é modal, mas se esconde sozinho durante cada seleção.

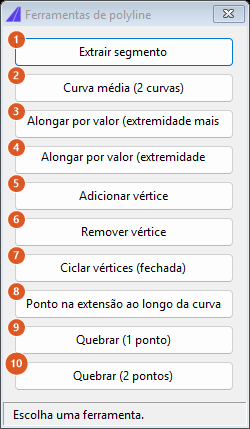

Os dez botões do formulário. As legendas de 3 e 4 não cabem na largura do botão e aparecem cortadas; a tabela abaixo diz o que cada um faz.

Lembrado entre sessões

Nada. Nenhum destes comandos grava preferências: os valores padrão (100 segmentos, 50 %, 3 divisões, 1 vértice) são fixos, e o comprimento sugerido em Alongar é sempre o comprimento atual da curva escolhida.

Notas

• O botão e o comando de alongar não escolhem a ponta do mesmo jeito. CAPCAD_LENGTHEN mede qual extremidade está mais perto do ponto do clique e ancora essa; os botões 3 e 4 do formulário trabalham sempre a última e a primeira extremidade da curva, independentemente de onde você clicou. Se a curva foi desenhada no sentido contrário ao que você imagina, use o outro botão.
• CAPCAD_SEGMENT não tem o tratamento de curva fechada que o botão 1 tem. O botão desenha os dois arcos complementares; o comando digitado tenta extrair um trecho só e pode responder Could not define the segment.
• As perguntas saem em inglês. Select the curve:, First point:, New total length e as demais aparecem assim na linha de comando, mesmo com a interface em português.
• O ponto marcado pelos dois comandos de extensão não vai para a mesma layer. CAPCAD_POINT_AT_MEASURE usa AUX_NON_PLOTABLE; CAPCAD_POINT_AT_MEASURE_SPLIT desenha a marca na layer corrente.
• O ribbon ainda aponta para os nomes antigos. Os botões do grupo Polyline trazem macros anteriores à renomeação dos comandos (CAPCAD_DEF_SEG, CAPCAD_SPLIT_2_PTS, CAPCAD_ADD_VTX…), e o botão Polyline Utils não abre o CAPCAD_POLYLINE_TOOLS desta página. Além disso, Get Extension Along Curve e Get Extension Along Curve And Split apontam para a mesma macro, de modo que o segundo botão não quebra a curva. Enquanto isso não for ajustado, digite os nomes dos comandos.
• As legendas dos botões 3 e 4 aparecem cortadas. Os botões são estreitos demais para "Alongar por valor (extremidade mais próxima)" e "(extremidade oposta)"; o texto visível termina no meio. O botão de cima é o da extremidade mais próxima.
• Splines entram, mas saem como polyline. A seleção aceita splines; o resultado é sempre uma polyline com arcos, porque é assim que a geometria do CapCad representa curvas.
• CAPCAD_OFFSET e o Offset Variable não estão nesta página. Eles moram no mesmo grupo do ribbon, mas têm comportamento e documentação próprios.
