Selecionar placas e suportes


Comandos	`CAPCAD_SIGN_SELECT` (só as placas) · `CAPCAD_SIGN_SELECT_POST` (só os suportes) · `CAPCAD_SIGN_SELECT_ALL` (placa com suporte) · `CAPCAD_SIGN_SELECT_RESCALE` (reescalar)
Atalho	nenhum. `SE` está reservado para `CAPCAD_XDATA_SELECTION`, que é outra coisa
Ribbon	`CAPCAD_SIGN_SELECT_ALL`: aba CapCad › painel Sinalização Vertical › botão Vertical › Seleciona Placas/Suportes. Os outros três só pelo formulário Vertical Tools ou digitando o nome
Categoria	Vertical
Formulário	nenhum próprio. Os quatro são acionados pela aba Ferramentas de `CorrigeForm` ("Vertical Tools")
CADs	os três de seleção: AutoCAD, BricsCAD, GstarCAD, ZWCAD, ARES Commander. `CAPCAD_SIGN_SELECT_RESCALE`: AutoCAD (no ARES Commander ele avisa que ainda não está disponível)
Comandos relacionados	`CAPCAD_SIGNS_FIX` abre o formulário; `CAPCAD_SIGN_MANAGE` seleciona a partir da lista de placas

Uma placa vertical não é um bloco: é um conjunto. Placa, suporte e, às vezes, uma linha de chamada. Uma janela de seleção do CAD pega tudo o que passar por ela; estes comandos pegam exatamente a parte que a próxima operação precisa.

Três recortes prontos. Só as placas, só os suportes, ou a placa junto com o suporte dela — a partir de qualquer seleção que você fizer.
O pareamento é geométrico, não por proximidade. O suporte é encontrado pelo ponto de encaixe da placa, não por quem estiver mais perto.
O resultado é a seleção ativa. Terminado o comando, o próximo MOVE, ERASE ou mudança de layer já age sobre o recorte.
Reescalar sem redesenhar. Placas inseridas na escala errada voltam à escala do projeto girando em torno do ponto do suporte, sem perder o encaixe.
Serve de preparo para as ações. É o passo natural antes de trocar a ação de uma placa, mudar o layer ou apagar um conjunto inteiro.

O que faz

No CapCad, uma placa vertical implantada no desenho é um conjunto de entidades: o bloco da placa, o bloco do suporte onde ela se encaixa e, em alguns arranjos, uma linha de chamada ligando os dois. Quem decide quem é quem são os atributos: um bloco é placa quando carrega PLACA_COD (ou SIGN_CODE, SENAL_COD, CODIGOPLACA, CODIGO) e é suporte quando carrega SUP_COD ou POST_CODE. O vínculo entre os dois é geométrico: o bloco do suporte tem um ponto de encaixe (o parâmetro dinâmico "Position2 X/Y", girado pela rotação do bloco) e a placa pertence a ele quando o seu ponto de inserção coincide com esse encaixe dentro de 1 unidade de desenho.

Daí a pergunta que estes comandos respondem: selecionar a placa, o suporte ou ambos? A resposta muda o que a operação seguinte faz com o desenho.

Você seleciona	O que acontece ao mover	O que acontece ao apagar	O que acontece ao trocar o layer
Só a placa	A placa sai do encaixe; o suporte fica onde está. As coordenadas geográficas gravadas na placa são preservadas.	Sobra o suporte órfão no desenho.	O layer da placa muda; o do suporte, não — é assim que a ação (implantar/manter/remover) é lida.
Só o suporte	O suporte sai de baixo da placa. É por isso que mover o suporte obriga a recalcular a quilometragem e as coordenadas pelo `CAPCAD_SIGNS_FIX`.	Sobra a placa sem suporte, e ela vira órfã nos relatórios.	Muda só o suporte.
Ambos	O conjunto anda inteiro, o encaixe se mantém. É o recorte que você quer para reposicionar uma placa.	O conjunto some inteiro.	Placa e suporte ficam coerentes.

Os três comandos de seleção não desenham nada e não alteram nenhuma entidade: eles apenas substituem a seleção ativa pelo recorte pedido. O quarto comando, CAPCAD_SIGN_SELECT_RESCALE, usa o mesmo pareamento, mas para escalar o conjunto.

Fluxo de trabalho

Execute o comando (ou clique em Selecionar (12) na aba Ferramentas do formulário Vertical Tools, com o recorte escolhido nos botões 3, 9 ou 11).
Selecione no desenho. Pode ser uma janela larga, sem cuidado nenhum: o que não interessar é descartado. Uma seleção feita antes de chamar o comando também é aceita.
O comando devolve o recorte como seleção ativa e escreve na linha de comando quantos itens ficaram (N item(s) selected.) ou que nada casou (Nothing matched.).
Rode a operação seguinte — MOVE, ERASE, mudança de layer, uma ação de placa — sobre a seleção que ficou.

Os comandos

`CAPCAD_SIGN_SELECT` — só as placas

Da seleção que você fizer, sobra cada bloco que seja uma placa. Blocos sem atributos, linhas, textos, suportes e tudo o mais são descartados. Os blocos chamados INFO e DEF_TERMINAL_IMP nunca são tratados como placa.

Um detalhe herdado do formulário original: um bloco cujo nome seja um código convencional — A-1 a A-48 ou R-1 a R-44, com no máximo 5 caracteres depois de retirado o sufixo de estilo — entra na seleção mesmo que não carregue os atributos de placa.

`CAPCAD_SIGN_SELECT_POST` — só os suportes

Sobra cada bloco que carregue SUP_COD ou POST_CODE. Use antes de mudar o layer dos suportes, de apagá-los em massa ou de mandá-los para o cálculo de altura de suportes.

`CAPCAD_SIGN_SELECT_ALL` — a placa com o seu suporte

Para cada placa da seleção, o comando procura no model space o suporte cujo ponto de encaixe coincide com o ponto de inserção da placa, e devolve os dois. Uma placa sem suporte é devolvida sozinha; um suporte que estava na seleção mas cuja placa não estava não é devolvido — o ponto de partida é sempre a placa.

É o recorte a usar para mover uma placa mantendo o encaixe, ou para apagar um conjunto inteiro.

`CAPCAD_SIGN_SELECT_RESCALE` — reescalar placas já inseridas

Este é o comando por trás do botão Ajusta escala... (1) da aba Ferramentas. Ele leva placas já inseridas para a escala definida no projeto — tipicamente quando um trecho urbano (1:500) e um trecho rodoviário (1:1000) se encontram no mesmo desenho, ou quando a escala foi trocada depois da inserção.

A escala de destino é a preferência Placas.Escala, a mesma do campo escala do comando Insere Vertical; sem valor gravado, 1000.

O que acontece:

Um aviso aparece antes da seleção: "Placas que não estiverem na escala definida de 1:N serão mudadas para esta. Altere a escala no comando Insere Vertical, campo escala. Selecione ambos placa e seu suporte. Entidades que não sejam destas serão ignoradas."
Você seleciona no desenho. Só as placas da seleção são consideradas.
Para cada placa, o suporte é encontrado pela escada de pareamento (ponto de encaixe → cerca da geometria do bloco → salto por linha de chamada → cerca mais larga → conjunto). Sem suporte, a placa é pulada.
A escala corrente do conjunto é lida no fator de escala X do bloco do suporte (dividido por 10, que é como o CapCad grava o "1:N"). Se ela já for exatamente a escala de destino, a linha de comando responde "Já estava na escala correta" e nada muda.
Caso contrário, placa e suporte — mais a linha de chamada e a segunda placa, quando o suporte foi alcançado através de um conjunto — são escalados pela razão escala de destino ÷ escala corrente, em torno do ponto de inserção do suporte. A linha de comando registra "Convertido de 1:antiga para 1:nova".

Passar de 1:500 para 1:1000 dobra o tamanho das placas; de 1:1000 para 1:500, reduz à metade. O ponto do suporte não se move, então a locação da placa em planta continua onde estava.

O formulário

Os quatro comandos moram na aba Ferramentas do formulário Vertical Tools, aberto por CAPCAD_SIGNS_FIX (atalho CV) ou, direto nessa aba, por CAPCAD_SIGN_TOOLS (ribbon › Sinalização Vertical › Vertical Tools).

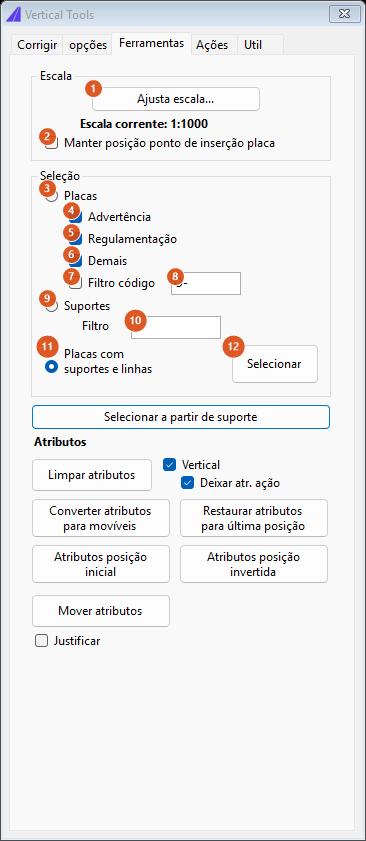

Vertical Tools, aba Ferramentas

Aba "Ferramentas": os quadros Escala e Seleção. Os controles abaixo deles pertencem às correções de atributos e são tratados na página do comando Corrige Vertical.

Escala

#	Controle	O que faz
1	Ajusta escala...	Esconde o formulário, executa a rotina de `CAPCAD_SIGN_SELECT_RESCALE` (com o estado da caixa 2) e reabre o formulário ao terminar.
2	Manter posição ponto de inserção placa	Escala em torno do ponto de inserção da placa em vez do ponto do suporte — a placa fica onde está e o suporte é que se move. Nesta versão isso só vale quando o suporte foi alcançado através de um conjunto; no caso comum, de placa presa diretamente ao seu suporte, marcar a caixa faz o comando não escalar nada e apenas anunciar a conversão na linha de comando. Deixe-a desmarcada.

O rótulo em negrito entre os dois, "Escala corrente: 1:1000", é um texto fixo do formulário: ele não lê a preferência Placas.Escala. Confira a escala de destino no comando Insere Vertical.

Seleção

Os três botões de opção escolhem qual dos comandos o botão Selecionar vai executar.

#	Controle	O que faz
3	Placas	O botão 12 executa `CAPCAD_SIGN_SELECT`.
4	Advertência	Filtro de categoria previsto para o recorte de placas. Sem efeito nesta versão: as três categorias entram sempre.
5	Regulamentação	Idem.
6	Demais	Idem.
7	Filtro código	Filtro por código previsto para o recorte de placas. Sem efeito nesta versão.
8	texto do filtro	O código a filtrar (padrão `O-`). Sem efeito nesta versão.
9	Suportes	O botão 12 executa `CAPCAD_SIGN_SELECT_POST`.
10	Filtro (suporte)	Filtro por código de suporte previsto para esse recorte. Sem efeito nesta versão: todos os suportes da seleção entram.
11	Placas com suportes e linhas auxiliares	Selecionado por padrão. O botão 12 executa `CAPCAD_SIGN_SELECT_ALL`.
12	Selecionar	Executa o comando do botão de opção marcado. O formulário continua aberto; a seleção fica ativa no desenho.

Como as opções se combinam

Não há figuras nesta página: os três recortes só existem contra as entidades do desenho — quais blocos carregam quais atributos e onde estão os pontos de encaixe — e não há como reproduzi-los fora do CAD.

A conversão de escala, porém, é uma razão simples. A tabela abaixo mostra o fator aplicado ao conjunto para a escala de destino de 1:1000, a preferência padrão:

Escala corrente do suporte	Fator aplicado	Efeito
1:500	2	As placas dobram de tamanho
1:1000	—	Nada muda; "Já estava na escala correta"
1:2000	0,5	As placas reduzem à metade
1:250	4	As placas quadruplicam

Lembrado entre sessões

Nada é gravado nas preferências. O recorte escolhido (3, 9 ou 11) e a caixa Manter posição (2) ficam como você os deixou enquanto o formulário Vertical Tools continuar aberto na sessão do CAD; fechado o CAD, voltam aos padrões — Placas com suportes e linhas auxiliares marcado e Manter posição desmarcada.

A escala de destino do reescalonamento não é uma opção deste formulário: ela é a preferência Placas.Escala, gravada pelo comando Insere Vertical e mantida entre sessões.

Notas

A linha de chamada e a segunda placa do conjunto ainda não entram. A legenda do botão 11 fala em "linhas auxiliares", mas CAPCAD_SIGN_SELECT_ALL devolve, nesta versão, a placa e o seu suporte. Para conjuntos, complete a seleção à mão.
As mensagens de retorno saem em inglês. N item(s) selected. e Nothing matched. aparecem assim na linha de comando, mesmo na interface em português.
O reescalonamento compara a escala exatamente. Um suporte inserido em 1:999,99 não é considerado igual a 1:1000 e é convertido.
Um suporte espelhado inverte o conjunto. Quando o suporte é alcançado através de um conjunto e o seu fator de escala X é negativo (bloco espelhado), a razão aplicada também fica negativa e o conjunto é espelhado junto com o redimensionamento. No caso comum, de placa presa diretamente ao suporte, o sinal é descartado e só o tamanho muda.
"Selecionar a partir de suporte", o botão largo logo abaixo do quadro Seleção, ainda não está disponível nesta versão; a linha de comando avisa. Para partir do suporte, use CAPCAD_SIGN_SELECT_POST e depois CAPCAD_SIGN_MANAGE, que sabe ir da placa ao suporte pareado.
Prepare a seleção antes, se preferir. Os quatro comandos aceitam uma seleção já feita no desenho; quando existe uma, o CAD a oferece ao comando sem pedir de novo.
