Manual CapCad › Sinalização horizontal

Inscrições no pavimento (setas, símbolos e legendas)

Comando: CAPCAD_MARKING_INSCRIPTION_SET, CAPCAD_MARKING_INSCRIPTION, CAPCAD_MARKING_INSCRIPTION_LEGEND Atualizado 2026-09-03
Comandos CAPCAD_MARKING_INSCRIPTION_SET (conjunto transversal) · CAPCAD_MARKING_INSCRIPTION (bloco pontual) · CAPCAD_MARKING_INSCRIPTION_LEGEND (legendas)
Atalhos IN (CAPCAD_MARKING_INSCRIPTION) · LG (CAPCAD_MARKING_INSCRIPTION_LEGEND) · o conjunto transversal não tem atalho
Ribbon aba CapCad › painel Road Marking › botão dividido Inscrições › Inscrições no pavimento: Pontual, Inscrições no pavimento: Transversal e Legendas
Categoria Horizontal
Formulário TransversalsForm — "Inscrições no pavimento". Não modal: o desenho continua ativo com o formulário aberto
CADs AutoCAD. No ARES Commander os três comandos existem e avisam que ainda não estão disponíveis; BricsCAD, GstarCAD e ZWCAD ainda não os registram
Também aberto por os três comandos abrem o mesmo formulário; só muda a aba em que ele deveria abrir

Uma seta no pavimento não é um bloco solto: é uma fileira de blocos repartida na largura da via. Inserir seta por seta com o INSERT do CAD obriga você a medir a faixa, dividir a largura, girar cada bloco pela tangente e ainda cotar o resultado. Aqui a via inteira vira uma linha, e a linha vira o conjunto.

  • A linha de referência sai da via, não da régua. Guia a guia com dois cliques, ou perpendicular ao eixo com a extensão que você pedir; o CapCad projeta o ponto no eixo e monta a perpendicular sozinho.
  • Divide a largura por você. Até dez divisões, cada uma com o seu bloco e o seu comprimento; deixe o comprimento em branco e o programa reparte a extensão em partes iguais.
  • Cada bloco olha para onde a via aponta. A rotação vem da tangente da própria linha de referência, ponto a ponto, e funciona igual em reta e em curva.
  • A altura sai do bloco. O afastamento em relação à linha é a altura medida do próprio bloco, não um número que você tem que lembrar.
  • A cota já vem junto. O conjunto pode sair cotado, com o afastamento e o excedente que você definir.
  • A ação de projeto entra no layer. Implantar, manter ou remover mudam o layer e a representação do bloco na mesma inserção.

O que faz

Os três comandos abrem o mesmo formulário, Inscrições no pavimento, e nele convivem três maneiras de pôr uma inscrição no pavimento:

  • Linha transversal (CAPCAD_MARKING_INSCRIPTION_SET) — o caminho completo: você seleciona uma linha de referência que atravessa a via, o programa a divide em até dez trechos e insere um bloco no meio de cada trecho, girado pela tangente da linha e afastado dela pela altura do bloco. É como se desenham as setas de seleção de fluxo numa aproximação semaforizada.
  • Ponto bloco (CAPCAD_MARKING_INSCRIPTION) — uma galeria de pictogramas (setas, motocicleta, bicicleta, idoso, PNE, elétrico, ambulância, dê a preferência). Um clique na figura insere aquele bloco isolado, sem a fileira.
  • Legendas (CAPCAD_MARKING_INSCRIPTION_LEGEND) — palavras no pavimento (PARE, DEVAGAR, ESCOLA). A palavra e a altura do texto formam o nome do bloco: LEGENDA_PARE_2.4. Duas alturas da mesma palavra são dois blocos diferentes.

A linha de referência é a entrada de tudo na primeira aba. Ela pode vir de cinco caminhos (a "escada" de seleção), e todos passam pela mesma validação: linha de comprimento zero é recusada ("o mesmo ponto foi clicado — verifique o osnap"); acima de 90 000 unidades é recusada; acima de 200 ou abaixo de 1 o programa pergunta antes de continuar.

Com a linha na mão, o desenho é uma prévia: cada alteração no formulário apaga o resultado anterior e o redesenha. Aceitar solta a prévia e a mantém como entidades comuns; Redefinir apaga tudo e esquece a linha.

A prévia só é redesenhada com Modo dinâmico (105) ligado. Desligado, Atualizar não faz nada.

Fluxo de trabalho

  1. Execute CAPCAD_MARKING_INSCRIPTION_SET (ou o botão Inscrições no pavimento: Transversal). O formulário abre ao lado do desenho, na aba Linha transversal.
  2. Escolha como a linha de referência será obtida (1, 3, 4 ou 7) e clique no botão grande 2 pontos: guia a guia (9). O formulário se esconde durante a seleção.
  3. Defina o conjunto: Divisões (64 ou 57), a Ext. total (58), o Ângulo de esconsidade (60) e a Referência (31 a 33), que decide se os blocos ficam sobre a linha ou afastados dela.
  4. Escolha o bloco de cada linha nas caixas 71, 73, 75… e, se quiser, o comprimento de cada trecho ao lado (72, 74, 76…). Comprimento em branco = a extensão dividida em partes iguais.
  5. Escolha a Ação (35). Ela decide o sufixo do layer e a representação do bloco.
  6. Ligue ou desligue a Cota transversal (95) e ajuste o Cota afastamento (98) e o Excedente (111, na aba Opções gerais).
  7. Clique em Aceitar (37) para manter o conjunto. O formulário continua aberto para o próximo. Redefinir (36) apaga a prévia, Atualizar (39) a redesenha.

Para um bloco isolado, mude para a aba Ponto bloco e clique na figura desejada (ou escolha o nome em Outros (11) e clique em inserir (12)). Para uma palavra, vá à aba Legendas, escolha a palavra (18) e a altura (22) e clique em Inserir (23).

O formulário

Os números são os mesmos em todas as imagens desta página. O formulário tem dois conjuntos de abas: o da esquerda (Linha transversal / Ponto bloco / Legendas) e o da direita (Transversal / Opções gerais). A metade direita só existe na primeira aba da esquerda — nas outras duas o formulário encolhe para pouco mais que a coluna esquerda, e o marcador ◄ / ► (30) alterna entre as duas larguras.

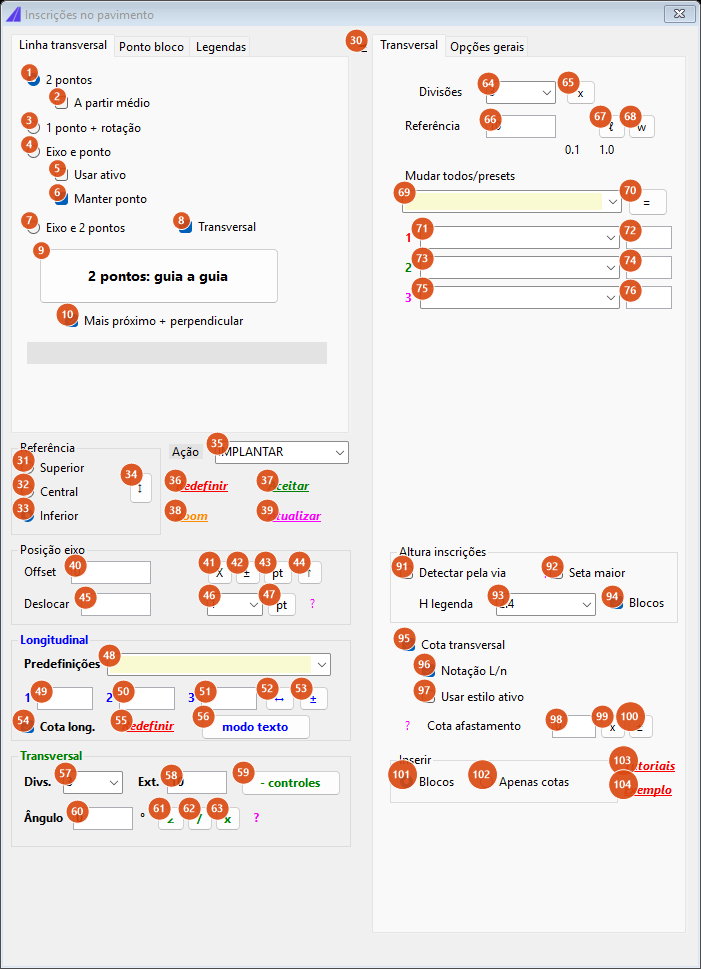

Inscrições no pavimento, aba Linha transversal com a metade direita aberta

Estado inicial: aba esquerda "Linha transversal", aba direita "Transversal", Divisões = 3.

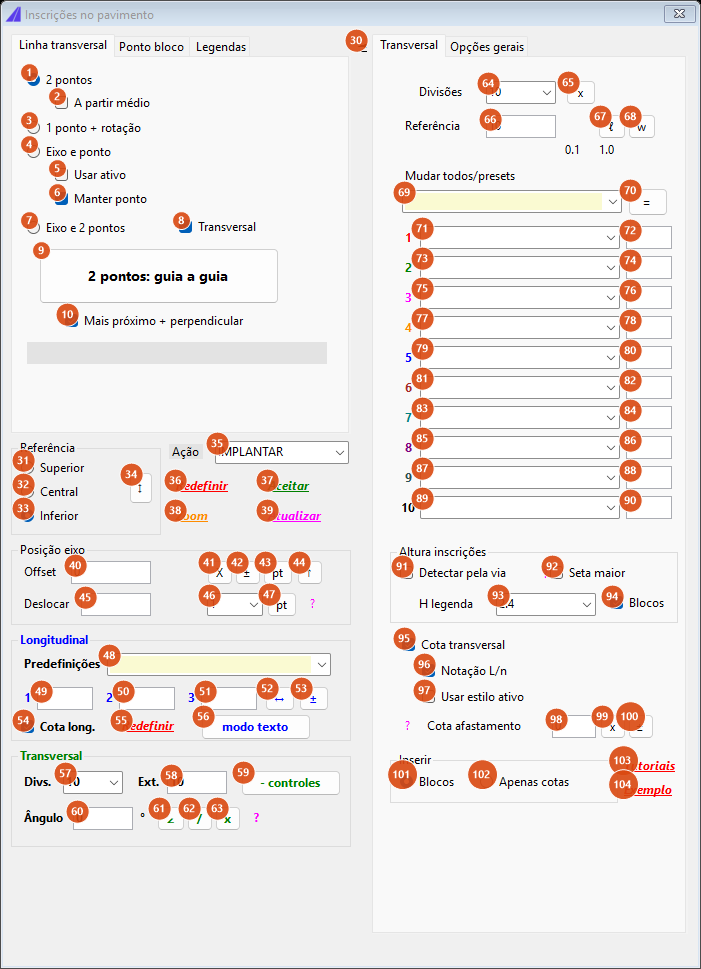

Inscrições no pavimento, Divisões = 10

Divisões = 10: as dez linhas de bloco aparecem (71 a 90). Com 3, só as três primeiras são visíveis.

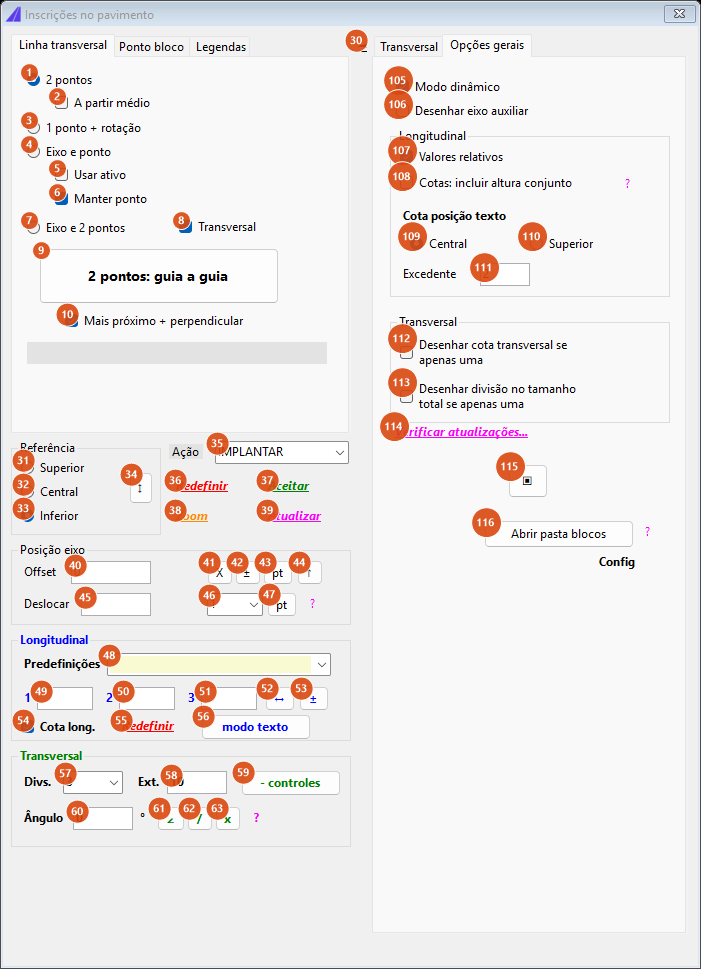

Inscrições no pavimento, aba Opções gerais

Aba direita "Opções gerais" (105 a 116).

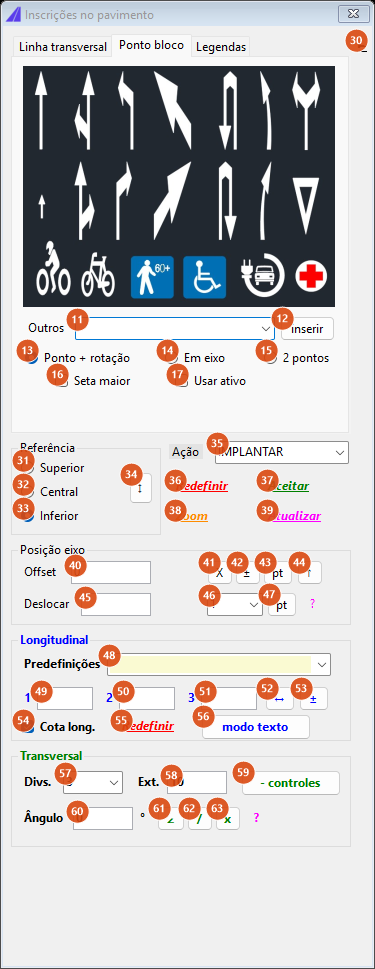

Inscrições no pavimento, aba Ponto bloco

Aba esquerda "Ponto bloco", no formato estreito: a galeria de pictogramas e os controles 11 a 17.

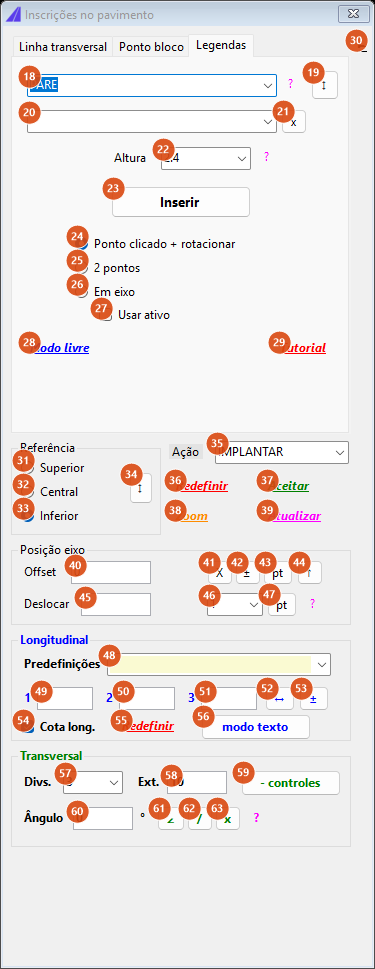

Inscrições no pavimento, aba Legendas

Aba esquerda "Legendas", no formato estreito: controles 18 a 29.

Aba esquerda 1: Linha transversal

Os quatro botões de opção são a escada de seleção: cada um pede uma coisa diferente na linha de comando e todos terminam na mesma linha de referência.

# Controle O que faz
1 2 pontos Pede Point 1, left kerb e Point 2, right kerb. A reta entre os dois pontos é a linha de referência, percorrida do primeiro ao segundo. É o modo inicial.
2 A partir médio Só com 1. Em vez de ir de P1 a P2, a linha passa a ter o dobro do comprimento e fica centrada em P1: P1 vira o meio do conjunto e P2 só dá a direção e a metade da extensão.
3 1 ponto + rotação Pede um único ponto (Point). O programa fabrica um segundo ponto 5 unidades a leste e aplica o tratamento de 2, resultando numa linha horizontal de 10 unidades centrada no ponto clicado.
4 Eixo e ponto Pede o eixo (Select the alignment) e um ponto (Point on the alignment). O ponto é projetado no eixo e a referência é a perpendicular ao eixo nesse pé, com a extensão da caixa Ext. (58) para cada lado. Ext. = 0 é recusado: "Informe uma extensão para a referência do eixo."
5, 17, 27 Usar ativo Com 4 ou 7, dispensa a seleção do eixo: o eixo do projeto que passa mais perto do ponto clicado (até 5 000 unidades) é identificado sozinho. Se nenhum for encontrado: "Eixo não identificado — esse é mesmo o ponto que você quis clicar?". As três caixas Usar ativo das três abas são uma só opção: marcar em qualquer aba liga para todas.
6 Manter ponto Sem efeito nesta versão. Só é habilitada e desabilitada junto com 5.
7 Eixo e 2 pontos Hoje faz o mesmo que 4: o eixo mais um ponto.
8 Transversal Sem efeito nesta versão.
9 2 pontos: guia a guia O botão que dispara a seleção, seja qual for o modo marcado. O formulário se esconde, a linha é pedida na linha de comando e, ao voltar, o conjunto é desenhado. O texto do botão é sempre esse.
10 Mais próximo + perpendicular Força o osnap durante a seleção por pontos: próximo (OSMODE 512) no primeiro clique e perpendicular (128) no segundo, devolvendo o osnap do usuário no fim. É o que faz a linha sair mesmo perpendicular de uma guia à outra. A caixa só fica habilitada com 1 marcado, mas o seu valor continua valendo no modo 3.

A faixa cinza abaixo do botão é a linha de estado: ela informa quantos conjuntos, blocos e cotas a última passada desenhou, ou por que não desenhou.

Aba esquerda 2: Ponto bloco

A imagem escura é uma única figura com os pictogramas em três fileiras; clicar nela insere o bloco da célula clicada. As fileiras são, na ordem:

  1. PEM_F, PEM_FE, PEM_E, CURVA_E, PEM_ED, PEM_D, PEM_FD
  2. MOF_F, MOF_E, RET_E, CURVA_D, MOF_D, RET_D, DEPREF
  3. MOTO, BIKE, IDOSO, PNE_COLOR, ELETRICO, AMBULANCIA

A célula é calculada pela posição do clique dentro da figura (três fileiras, sete colunas nas duas primeiras e seis na terceira). Um clique fora de uma célula válida não insere nada.

# Controle O que faz
11 Outros Nome do bloco a inserir quando ele não está na galeria. A lista é preenchida com os nomes da biblioteca de blocos.
12 inserir Insere o bloco nomeado em 11. Pede Block position e Rotation (degrees).
13, 14, 15 Ponto + rotação, Em eixo, 2 pontos Espelham a escada de seleção da primeira aba para o bloco isolado.
16 Seta maior Sem efeito nesta versão.

Aba esquerda 3: Legendas

# Controle O que faz
18 palavra da legenda A palavra a escrever no pavimento. Vem preenchida com PARE; a lista completa é carregada pelo comando.
19 ↕ Troca o conteúdo de 18 e 20 entre si.
20 segunda palavra Segunda linha da legenda. Não é lida na inserção desta versão: só participa da troca (19) e da limpeza (21).
21 x Esvazia 20.
22 Altura Altura do texto da legenda: 2.4 (padrão), 3.2, 4.0 ou 1.6. Entra no nome do bloco.
23 Inserir Monta o nome do bloco a partir da palavra e da altura e o insere: LEGENDA_ + palavra + _ + altura, com os caracteres inválidos de nome de bloco removidos e o decimal sempre com ponto (LEGENDA_PARE_2.4). Se a palavra estiver vazia: "Escolha uma legenda." Pede Block position e Rotation (degrees).
24, 25, 26 Ponto clicado + rotacionar, 2 pontos, Em eixo Espelham a escada de seleção para a legenda.
28, 29 Modo livre, Tutorial Sem ação nesta versão.
# Controle O que faz
30 ◄ / ► Abre e fecha a metade direita do formulário. Nas abas Ponto bloco e Legendas não há metade direita para abrir: o clique leva de volta à aba Linha transversal.
31 Superior O bloco é afastado da linha de referência pela altura inteira do bloco.
32 Central O bloco é afastado pela metade da altura: a linha passa pelo meio do bloco.
33 Inferior Padrão. Sem afastamento: o ponto de inserção fica sobre a linha.
34 ↕ Percorre as três opções em ciclo: Superior → Central → Inferior → Superior.
35 Ação IMPLANTAR (padrão), MANTER, REMOVER ou REMANEJAR. Decide duas coisas na inserção do conjunto: o sufixo do layer (_MAN para manter, _REM para remover, nenhum sufixo para implantar) e a propriedade dinâmica Visibility1 do bloco, que vira COL (representação completa) para implantar, manter e remover. REMANEJAR não tem sufixo próprio e não mexe na visibilidade: cai no mesmo layer que implantar e deixa a representação do bloco como está.
36 Redefinir Apaga a prévia e o eixo auxiliar e esquece a linha de referência. Estado: "Reset."
37 Aceitar Solta a prévia: o que está desenhado fica, e a próxima passada não o apaga mais. Estado: "Aceito."
38 Zoom Ainda não ligado nesta versão: a linha de estado informa "Zoom: ainda não ligado nesta versão."
39 Atualizar Redesenha o conjunto com os valores atuais. É o que quase todo controle desta página dispara sozinho ao mudar.

Quadro Posição eixo

Nenhum controle deste quadro é lido nesta versão. O deslocamento longitudinal do conjunto é sempre zero (veja Notas).

# Controle O que faz
40 Offset Sem efeito nesta versão.
41 a 44 X, ±, pt, ↑ Sem ação nesta versão.
45 Deslocar Sem efeito nesta versão.
46, 47 passo (1 / 0.5 / 0.1 / 5 / 10), pt Sem ação nesta versão.

Quadro Longitudinal

O conjunto transversal pode ser repetido ao longo da via. Os três números são os deslocamentos da repetição, não um texto.

# Controle O que faz
48 Predefinições Escreve os valores de 49 e 50 de uma vez. No perfil do Brasil a lista traz as três faixas de velocidade do CONTRAN: CONTRAN V <= 60 → 45 e 30; CONTRAN 60 <= V <= 80 → 60 e 40; CONTRAN V > 80 → 75 e 50. Fora do Brasil as mesmas três aparecem como 45/30, 60/40, 75/50, mais FLECHA/BICI/SOLO. H4 e H1 estão nas duas listas e fazem outra conta: escrevem um único valor, H legenda × (n + 1) — com H legenda 2.4, H4 dá 12 e H1 dá 4.8. Com H legenda em zero, nada é escrito. Qualquer valor escolhido limpa as três caixas antes de preencher.
49, 50, 51 1, 2, 3 Os deslocamentos da repetição. As caixas preenchidas são juntadas numa lista separada por ; (no Brasil) ou por , (onde o decimal é ponto) e cada valor gera uma repetição do conjunto. Caixas vazias são puladas: preencher 1 e 3 dá duas repetições, não três com um buraco.
52, 53 ↔, ± Sem ação nesta versão.
54 Cota long. Sem efeito nesta versão.
55 Redefinir Esvazia 49, 50 e 51 e redesenha.
56 modo texto Sem ação nesta versão.

Quadro Transversal (coluna da esquerda)

# Controle O que faz
57 Divs. Quantas divisões o conjunto tem, de 1 a 10 (3 é o padrão). É o mesmo valor de Divisões (64): mudar um escreve no outro, mostra ou esconde as linhas de bloco correspondentes e redesenha.
58 Ext. A extensão total do conjunto (10 é o padrão). Serve para duas coisas: é a extensão da perpendicular nos modos Eixo e ponto / Eixo e 2 pontos, e é o total que é repartido em partes iguais entre as linhas cujo comprimento (72, 74, 76…) está em branco.
59 - controles Sem ação nesta versão.
60 Ângulo Esconsidade, em graus. É somada à rotação de todos os blocos do conjunto, depois da tangente.
61, 62, 63 ∠, /, x Sem ação nesta versão.

Aba direita 1: Transversal

# Controle O que faz
64 Divisões O mesmo valor de 57.
65 x Sem ação nesta versão.
66 Referência Sem efeito nesta versão: quem manda na extensão é a caixa Ext. (58).
67, 68 ℓ, w Sem ação nesta versão.
69 Mudar todos/presets O bloco a aplicar em todas as linhas de uma vez.
70 = Escreve o bloco de 69 em todas as dez linhas e redesenha. Com 69 vazio: "Escolha o bloco a aplicar em todas as linhas."
71, 73, 75, 77, 79, 81, 83, 85, 87, 89 bloco da linha 1 a 10 O bloco inserido no meio do trecho correspondente. As caixas são preenchidas com os nomes da biblioteca. Uma linha sem bloco desenha o trecho de referência mas não insere nada.
72, 74, 76, 78, 80, 82, 84, 86, 88, 90 comprimento da linha 1 a 10 O comprimento do trecho daquela linha ao longo da linha de referência. Em branco (o padrão) = Ext. dividido pelo número de divisões.
91 Detectar pela via Sem efeito nesta versão.
92 Seta maior Sem efeito nesta versão.
93 H legenda 2.4 (padrão), 3.2, 4.0 ou 1.6. É a altura usada para afastar os blocos da linha quando o bloco não pode ser medido; quando o CAD consegue abrir o bloco, a altura medida do próprio bloco tem prioridade. Também é o valor de que as predefinições H4 / H1 (48) partem.
94 Blocos Ligado por padrão. Desligado, a passada desenha só os trechos de referência e as cotas — nenhum bloco é inserido.
95 Cota transversal Ligado por padrão. Desenha uma cota entre a ponta inicial do primeiro trecho e a ponta final do último.
96 Notação L/n Sem efeito nesta versão.
97 Usar estilo ativo Sem efeito nesta versão.
98 Cota afastamento Somado ao afastamento da linha de cota em relação ao conjunto. Aceita negativo.
99, 100 x, ± Sem ação nesta versão.
101 Blocos (quadro Inserir) Padrão: insere os blocos.
102 Apenas cotas Desenha os trechos de referência e as cotas, sem blocos. A linha de estado acrescenta "(apenas cotas)".
103, 104 Tutoriais, Exemplo Sem ação nesta versão.

Aba direita 2: Opções gerais

# Controle O que faz
105 Modo dinâmico Ligado por padrão. Desligado, nada é redesenhado: Atualizar e todas as alterações de valor param de ter efeito, e mesmo a seleção de uma nova linha não desenha nada.
106 Desenhar eixo auxiliar Desenha (e apaga) uma cópia da linha de referência selecionada no layer AUX_DASHED, para você conferir onde ela caiu.
107 Valores relativos Sem efeito nesta versão.
108 Cotas: incluir altura conjunto Sem efeito nesta versão.
109 Central (Cota posição texto) Padrão. O afastamento base da linha de cota é zero: a cota fica sobre o conjunto, e só o Excedente (111) e o Cota afastamento (98) a deslocam.
110 Superior O afastamento base passa a ser metade do comprimento da linha de referência, mais o excedente e o afastamento.
111 Excedente 2 por padrão. Somado ao afastamento da linha de cota.
112 Desenhar cota transversal se apenas uma Sem efeito nesta versão.
113 Desenhar divisão no tamanho total se apenas uma Sem efeito nesta versão.
114 Verificar atualizações... Sem ação nesta versão.
115 ▣ Sem ação nesta versão.
116 Abrir pasta blocos Ainda não ligado nesta versão: a linha de estado informa "Abrir pasta blocos: ainda não ligado nesta versão."

Como as opções se combinam

As figuras abaixo saíram do próprio motor do comando (TransversalLayout, TransversalReferenceLine e TransversalEixoRungs) sobre uma linha de referência reta de 10 unidades, percorrida da esquerda para a direita, com altura de bloco 2.4. A linha tracejada cinza é a linha de referência; cada trecho colorido é a divisão de uma linha, e a seta é o bloco daquela linha, no seu ponto e na sua rotação reais.

Divisões e comprimentos

Divisões = 3, Ext. = 10, Referência = Inferior: três trechos de 3.33 e um bloco no meio de cada um, sobre a linha. O terceiro trecho termina 0.01 antes do fim da linha (veja Notas).

Os mesmos três blocos com os comprimentos 2, 5 e 3 digitados nas caixas das linhas: os trechos deixam de ser iguais.

Divisões = 6 sobre uma linha de referência curva: cada bloco pega a tangente do seu próprio trecho.

Referência

Referência = Superior: os blocos saem da linha pela altura inteira do bloco (2.4).

Referência = Central: metade da altura (1.2) — a linha passa pelo meio do bloco.

Ângulo

Ângulo = 30°, Referência = Superior: a esconsidade é somada à tangente em todos os blocos, sem mudar onde eles ficam.

Como a linha de referência é obtida

2 pontos entre P1 e P2 (laranja, 8 unidades) e o mesmo par com A partir médio (cinza): a linha vira 16 unidades centradas em P1.

Eixo e ponto, Ext. = 9: o ponto clicado é projetado no eixo e a referência é a perpendicular de 9 unidades naquele pé, aqui já dividida em três com os blocos afastados.

O que fica guardado entre sessões

Nada. Este formulário não grava as suas opções: todos os controles voltam ao valor padrão quando ele é aberto de novo (Divisões 3, Ext. 10, Ação IMPLANTAR, Referência Inferior, H legenda 2.4, Excedente 2, Modo dinâmico ligado).

Notas

  • Onde os blocos são inseridos. No layer SINA_HOR_BR_MANUAL com o sufixo da ação (SINA_HOR_BR_MANUAL_MAN, SINA_HOR_BR_MANUAL_REM; implantar e remanejar ficam sem sufixo). Todos os blocos de uma mesma passada recebem o mesmo identificador no XData (CapCad.Selection, com CapCad.Selection.Type = TRANSVERSAL), de modo que o conjunto pode ser reconhecido depois como um grupo.
  • As inserções avulsas não usam esse layer. O bloco da aba Ponto bloco e a legenda da aba Legendas são inseridos na layer corrente do desenho e não recebem a ação (35) nem o identificador de grupo. Ajuste a layer antes de inseri-los.
  • O prefixo da legenda é sempre LEGENDA. O motor sabe montar LEYENDA_ (espanhol) e WORD_MARKING_ (demais países), mas o formulário pede o prefixo brasileiro em qualquer perfil de país.
  • O último trecho é 0.01 mais curto. Quando a soma dos comprimentos alcança o fim da linha de referência, o ponto de divisão é puxado para comprimento − 0.01, senão a última divisão degenera. Por isso o terceiro trecho da figura mede 3.32 e não 3.33.
  • A repetição longitudinal cai no mesmo lugar. Os deslocamentos das caixas 49, 50 e 51 geram uma repetição do conjunto cada, mas o avanço aplicado entre elas é sempre zero nesta versão: as repetições são desenhadas exatamente sobre a primeira. A linha de estado conta os conjuntos, então "4 conjunto(s)" com três deslocamentos é o sintoma.
  • "Superior" não é o lado de cima da tela. O afastamento é feito para o lado direito da direção da linha de referência (de P1 para P2). Numa linha selecionada da esquerda para a direita, Superior joga os blocos para baixo. Se caírem do lado errado, selecione a linha no outro sentido.
  • A altura vem do bloco, quando dá. O afastamento em relação à linha é a altura medida do bloco no desenho. Se o bloco não puder ser medido, vale a H legenda (93); se essa também for zero, o programa usa 5 unidades.
  • Bloco que a biblioteca não acha. A linha de comando informa Block '<nome>' not found in the project block folders. e o conjunto sai sem aquele bloco (os trechos de referência e as cotas continuam sendo desenhados).
  • Os atalhos IN e LG estão definidos no acad.pgp do CapCad, mas IN também é o atalho nativo do INTERSECT do AutoCAD. Se o atalho não abrir o formulário, digite o nome completo do comando.
  • Muitos controles ainda não têm efeito. Todo o quadro Posição eixo (40 a 47), os botões de calculadora do quadro Transversal (59, 61 a 63) e do Longitudinal (52, 53, 56), Referência (66) e os botões ℓ/w (67, 68), Detectar pela via (91), Seta maior (16, 92), Notação L/n (96), Usar estilo ativo (97), Cota long. (54), Transversal (8), Manter ponto (6), Valores relativos (107), Cotas: incluir altura conjunto (108), as duas opções "se apenas uma" (112, 113), Modo livre (28) e todos os links de tutorial (29, 103, 104, 114) estão presentes no formulário mas nada os lê nesta versão.
