Ações da placa (implantar, manter, retirar, remanejar)

O que faz

Toda placa inserida pelo CapCad carrega, além do código, a ação que o projeto tomou sobre ela: a placa vai ser implantada (é nova), mantida (já existe e fica), retirada (existe e sai) ou remanejada (existe e muda de lugar). Essa ação não é uma anotação solta: ela é o que define

• o layer em que a placa e o seu suporte ficam (SINA_VERT_IMP, SINA_VERT_MAN, SINA_VERT_REM, SINA_VERT_RMJ);
• a representação gráfica da placa (colorida, cinza, cinza com X);
• os atributos que o bloco guarda e que os relatórios leem;
• e, por consequência, em que coluna do quantitativo a placa aparece.

Os quatro comandos desta página mudam a ação de placas já inseridas. Quem escolhe a ação na hora de inserir é o Insere Vertical; aqui você corrige, promove ou rebaixa o que já está no desenho.

Cada comando pede uma seleção e trata cada entidade conforme o que ela é: uma placa é reestilizada e mudada de layer, um suporte recebe o tratamento de suporte, uma linha ou polyline em layer de sinalização vertical só muda de layer. Com as opções de itens ligadas, marcas de sinalização horizontal, defensas e entidades em layers CAPCAD_ITEM também acompanham a ação.

CAPCAD_ACTION_PANEL não faz nada por si: ele abre o formulário Vertical Tools na aba Ações, onde os mesmos comandos ficam à mão em botões, junto das ferramentas de substituição e troca de placa.

Fluxo de trabalho

1. Selecione no desenho as placas, os suportes e os demais elementos que vão mudar de ação. A seleção prévia é aproveitada: não é preciso rodar o comando primeiro.
2. Digite o atalho da ação: IMP, MAN ou REM (ou os sinônimos COL, EXI, RET). Se ainda não houver nada selecionado, o comando pede a seleção; confirme com Enter.
3. O comando percorre a seleção. Placas são reestilizadas e mudadas de layer, suportes recebem o tratamento de suporte, linhas e polylines em layer de sinalização vertical apenas mudam de layer.
4. A linha de comando informa quantas entidades mudaram e, quando as opções de itens estiverem ligadas, quantos layers de sinalização horizontal e quantas defensas foram reetiquetados.

Pelo formulário, o caminho é o mesmo: CAPCAD_ACTION_PANEL, um clique em Implantar (1), Manter (2) ou Remover (3), e a seleção no desenho.

Uma entidade que não puder ser tratada não interrompe a passada: o comando avisa na linha de comando e segue para a próxima.

As quatro ações

Implantar — CAPCAD_ACTION_IMPLANT (IMP, COL)

A placa passa a ser uma implantação nova. É a única ação que devolve a placa ao seu bloco original: se ela estava representada em cinza (R-1-GrayShaded) ou em cinza com X (R-1-XShapedGray), o comando reinsere o bloco R-1, na mesma posição, rotação e escala, com os valores dos atributos preservados.

O que muda na placa:

Se a placa já for uma implantação (o código composto termina em I), o comando avisa Já é IMP e não mexe nela.

Placas das famílias R-24 e MA (marcadores de alinhamento) têm o sufixo de inversão .1 removido do nome do bloco e a inversão reaplicada como estado dinâmico, de modo que o desenho não muda de sentido.

Manter — CAPCAD_ACTION_MAINTAIN (MAN, EXI)

A placa passa a ser uma placa existente que fica onde está. O comando cria (uma vez por código) uma cópia da definição do bloco com o sufixo do estilo — por padrão -GrayShaded — converte todos os elementos dessa cópia para tons de cinza pela luminância e reinsere a placa com essa definição, na mesma posição, rotação e escala.

É daí que vem a descrição usual: cinza com layer amarelo. O cinza é da representação; o amarelo é do layer.

Retirar — CAPCAD_ACTION_REMOVE (REM, RET)

A placa passa a ser uma placa a remover. O mecanismo é o mesmo do Manter, com o estilo que o projeto define para REMOVER — por padrão XShapedGray, que além de acinzentar desenha um X de canto a canto da extensão do bloco.

Remanejar — CAPCAD_ACTION_RELOCATE (RMJ)

Marca a placa como remanejada — existente, que sai de um ponto e volta em outro. O layer previsto para essa ação é SINA_VERT_RMJ (ACI 181); há ainda SINA_VERT_REMANEJAR e SINA_VERT_REMANEJADA (ACI 30) para distinguir a placa que vai sair da que já chegou.

Atenção. Nesta versão o comando CAPCAD_ACTION_RELOCATE envia a ação abreviada J, que não está no dicionário de ações. A placa cai no caminho de ação customizada e o estilo resolvido é vazio, de modo que nada é aplicado à placa: nem o layer nem a representação mudam, embora a linha de comando some a entidade no total. Para marcar remanejamento nesta versão, use o Insere Vertical na inserção, ou o comando de correção da sinalização vertical.

Substituir e trocar

Duas operações vizinhas, disponíveis nos botões 12 a 14 do painel, com comandos próprios:

• Substituir individual (CAPCAD_SIGN_SUBSTITUTE): pede um código novo (ou Enter para a mesma placa), pede a placa, e reinsere. Código, área, dimensões, código DNIT e ação não são herdados: a placa nova deriva os seus.
• Substituir múltiplo (por mesma) (CAPCAD_SIGN_SUBSTITUTE_MULTI): faz o mesmo sobre uma seleção, sempre pela mesma placa, sem pedir código.
• Troca (CAPCAD_SIGN_SWAP): troca a placa selecionada por outra, pelo código.

O que fica gravado na placa

A ação não usa XData: ela mora no layer e nos atributos do bloco. Os nomes das tags seguem a cultura do produto — PLACA_ no Brasil, SENAL_ em espanhol, SIGN_ nas demais.

Os relatórios de sinalização vertical classificam cada placa pelo layer; só no paradigma BR-Legal 2 eles leem primeiro o atributo de ação e usam o layer como reserva. Por isso o layer certo importa mais do que o atributo na maioria dos projetos.

Os layers das ações

Os nomes abaixo são os canônicos. O estilo ativo pode acrescentar um prefixo (o estilo de exemplo usa CAPCAD_, gerando CAPCAD_SINA_VERT_IMP), renomear o layer e trocar a cor; em produtos de outras culturas o radical muda (SENA_VERT_, ROAD_SIGN_). Layers que não existirem são criados na hora.

Suportes

Um suporte selecionado junto com as placas recebe tratamento próprio:

• Preenchimento. Ao implantar, o estado dinâmico Visibility1 do suporte ganha o sufixo (Preenchido), se ainda não tiver — é o suporte cheio, de implantação. O suporte não é reinserido nem trocado de bloco.
• Atributo de ação. Quando o projeto tem a opção ação no suporte ligada (vertical.suporte.acao.fillin), o atributo SUP_ACAO recebe IMP, MAN ou REM na cultura do produto.
• Código, em modo urbano. O atributo SUP_COD é reescrito conforme a ação: RET <cód> para retirar, <cód> EX para manter, COL <cód> para colocar, SUBST <cód> para substituir. Códigos de suportes reconhecidamente existentes — PIL, OAE, SPU e CS — ficam intactos.

Nesta versão, Manter e Retirar aplicam ao suporte selecionado a mesma reestilização das placas, criando uma definição <suporte>-GrayShaded ou -XShapedGray. Se quiser apenas mudar o layer do suporte, deixe-o fora da seleção dessas duas ações.

Modo urbano

O modo urbano é ligado pelo estilo do projeto (capcad.urbano, cet.sp e der.es são tratados como urbanos), escolhido no Gerenciador de Projeto. O que muda nas ações:

• Implantar grava COL (colocar) em PLACA_ACAO, em vez de IMP. O mesmo vale para projetos com o estilo DER-SP.
• O código do suporte passa a ser reescrito com os prefixos COL, RET, SUBST e o sufixo EX, como acima.
• A ação substituir (SUB / SUBST) passa a ser aceita nas placas e nos suportes, levando a placa ao layer SINA_VERT_SUB.

Os rótulos dos botões do painel não mudam: continuam Implantar, Manter e Remover. Quem muda de vocabulário são os valores gravados e os atalhos de teclado alternativos (COL, EXI, RET), mostrados em azul sob cada botão.

Além das placas

Com as opções de itens ligadas (ver o quadro Opções ações itens do painel), a mesma passada trata mais três famílias de entidades:

• Sinalização horizontal. Entidades em layers de sinalização horizontal têm o sufixo de ação reescrito: _REM para retirar e _MAN para manter. Implantar e remanejar removem o sufixo, devolvendo a marca ao layer base. Esta varredura roda antes da varredura de placas, porque a passada das placas apaga e recria entidades.
• Itens CapCad. Entidades em layers CAPCAD_ITEM* vão para CAPCAD_ITEM_IMP, _MAN, _REM ou _RMJ. Nesta versão esse tratamento acompanha a opção Horizontal, não a opção Layer CAPCAD_ITEM.
• Defensas. As defensas da seleção são movidas para as três famílias de layer da nova ação — corpo, terminal de entrada e terminal de saída — resolvidas pelo catálogo de layers (DEFENSA_IMP, DEFENSA_MAN, DEFENSA_REM, DEFENSA_SUB). A ação remanejar não tem família de defensa e não move nada.

O alcance vem das configurações de usuário (arquivo capcad.config), não da linha de comando, e vale igualmente para os quatro comandos de ação. Sem essas opções gravadas, os comandos tratam apenas placas, suportes e as linhas em layer de sinalização vertical.

O formulário

CAPCAD_ACTION_PANEL abre o formulário Vertical Tools já na aba Ações. As outras abas — Corrigir, opções, Ferramentas e Util — pertencem ao comando Corrige Vertical e são documentadas com ele.

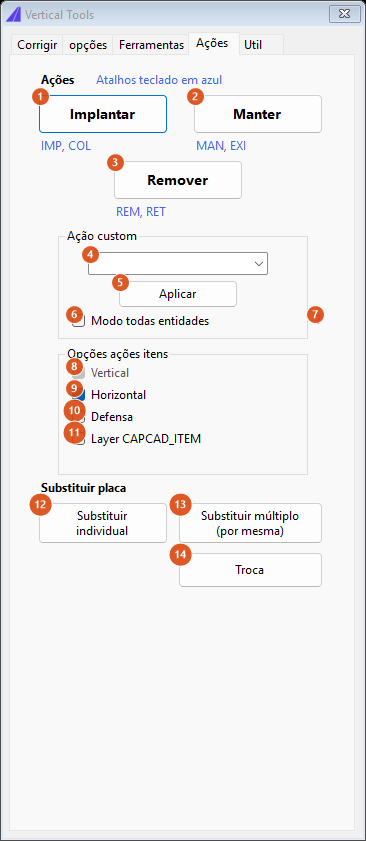

Aba "Ações" do formulário Vertical Tools. Os atalhos de teclado de cada ação aparecem em azul sob o botão.

Ações

Os três botões enfileiram o comando em vez de chamá-lo direto, para que o formulário não modal libere a fila de mensagens antes: por isso a seleção é pedida logo depois do clique, e não durante ele. Não há botão para remanejar nesta aba.

Ação custom

Uma ação customizada leva a placa ao layer SINA_VERT_<AÇÃO> — SINA_VERT_CONFERIR, SINA_VERT_DANIFICADO, SINA_VERT_PRIORIDADE e assim por diante —, o que permite separar essas placas em seleções, filtros de layer e relatórios. É essa a promessa de "cada ação customizada cria um layer específico"; o motor está pronto, o botão que o aciona ainda não.

Opções ações itens

Definem o alcance das ações, para além das placas: quais outras famílias de entidade acompanham a mudança. Os quatro comandos de ação leem esse alcance das configurações de usuário, e não do formulário — inclusive quando disparados pelos atalhos de teclado, com o formulário fechado.

As quatro caixas deste quadro ainda não gravam a preferência que os comandos leem. Nesta versão elas são indicativas: o alcance efetivo é o que estiver gravado no capcad.config.

Substituir placa

Lembrado entre sessões

O alcance das ações (Horizontal, Defensa, Layer CAPCAD_ITEM) vive nas configurações de usuário, no arquivo capcad.config, junto ao CapCad instalado, e é lido por todos os comandos de ação a cada execução — inclusive pelos atalhos de teclado, sem o formulário aberto. Nada mais desta aba é lembrado: a caixa da ação customizada e o Modo todas entidades voltam vazios a cada abertura.

O formulário em si é único por sessão: reabri-lo por CAPCAD_SIGNS_FIX, CAPCAD_SIGN_TOOLS ou CAPCAD_ACTION_PANEL traz de volta a mesma janela, apenas em outra aba, com o que estava preenchido nas demais.

Notas

• A placa é apagada e reinserida. Todas as ações que mudam a representação (implantar, manter, retirar) apagam a referência de bloco e criam outra. Posição, rotação, escala e valores de atributos são transferidos; XData e identificadores de grupo do CapCad não são. Se a placa fazia parte de uma seleção nomeada, refaça a seleção depois.
• A definição estilizada é criada uma vez. O bloco <código>-GrayShaded (ou -XShapedGray) é montado na primeira placa daquele código que passar pela ação, e reaproveitado pelas seguintes. Blocos aninhados dentro da definição são explodidos para que a conversão de cor alcance todos os elementos.
• A representação vem do estilo, não do comando. O estilo do projeto define qual representação cada ação usa, na propriedade de estilos de ação da placa. Quando o estilo diz Normal para uma ação, a placa não é reestilizada. Os valores de fábrica são: implantar Normal, manter GrayShaded, retirar GrayShaded — o estilo de exemplo distribuído com o CapCad define retirar como XShapedGray, que é o cinza com X.
• Algumas representações ainda não estão implementadas: OuterShape, GrayShadedOuter, Ticks, DeleteHatch e as variações CodeInBody. Um estilo que peça uma delas não altera a placa.
• Cor de placas de obra. As representações OBRA (ACI 30, laranja) e LIMA (ACI 60) recolorem a placa inteira em vez de acinzentá-la; são usadas nas variações de cor da placa, não nas ações.
• Layers ausentes são criados, com o nome, a cor e a descrição do catálogo de layers do estilo ativo. Nunca escreva o nome do layer na mão: mude a ação e o layer vem junto.
• O título da janela e as mensagens de contagem da linha de comando ainda aparecem em inglês no produto em português.
