Curvas Utilidades — advertência em curvas horizontais

O que faz

Uma curva sinalizável é uma curva horizontal fechada o bastante para exigir placa de advertência. O comando percorre o eixo do projeto segmento a segmento e faz três coisas:

1. Classifica cada segmento com curvatura. De cada segmento saem duas grandezas puramente geométricas: o raio e o ângulo central (a deflexão). Com elas, o segmento cai em acentuada (família A-1), sinalizável normal (família A-2) ou nenhuma das duas.
2. Agrupa curvas vizinhas. Uma tangente entre duas curvas mais curta que a tangente mínima não interrompe o conjunto: ela é incorporada ao grupo. É o que transforma duas curvas reversas próximas numa curva em S e três ou mais num trecho sinuoso.
3. Emite o resultado — desenhando os grupos, inserindo as placas ou inserindo os MAs, conforme a opção marcada na aba Curvas.

O que o eixo precisa trazer

O motor trabalha sobre o eixo do projeto (o eixo definido pelo Gerenciador de Eixos). Não é preciso nenhuma propriedade por estaca: a classificação é geométrica, lida dos bulges da polyline. Só o modo Identificar aceita trabalhar sem eixo de projeto — nesse caso ele pede uma curva por seleção. Os modos Inserir vertical e MAs exigem o eixo do projeto e respondem Eixo de projeto não encontrado — defina o eixo (CL) antes de inserir as placas. quando ele falta.

Os três modos

Os layers do modo Identificar e as cores usadas:

Fluxo de trabalho

1. Defina o eixo do projeto e execute CAPCAD_ANALYTICS_CURVES. O formulário abre na aba Curvas, com a linha laranja Apenas projeto: <nome> no alto quando há projeto ativo.
2. Confira o Perfil (28): Brasil (CONTRAN) ou Peru. Ele decide qual conjunto de critérios e qual conjunto de placas serão usados.
3. Vá à aba Parâmetros e confira os limites de raio e ângulo. Os valores padrão são os do manual; qualquer um pode ser editado, e Resetar valores para defaults (42) devolve os do perfil escolhido.
4. Volte à aba Curvas e escolha o método do ângulo central A2 (19 ou 20) — é o único parâmetro que o comando exige explicitamente antes de rodar.
5. Escolha o modo (8, 12 ou 23) e ajuste Afastamento PC (13), tangente mínima (17) e Offset do eixo (15, 16).
6. Clique em Criar (61). O formulário fecha e o comando roda; o resultado sai na linha de comando.
7. Rodando Identificar primeiro, você vê os grupos coloridos na planta e pode ajustar a tangente mínima antes de deixar o comando inserir as placas.

O formulário

Os números são os mesmos em todas as figuras desta página: 1 a 7 na aba Eixo, 8 a 28 na aba Curvas, 29 a 42 na aba Parâmetros, 43 a 60 na aba Signs, e 61 no botão Criar, que fica fora das abas e aparece em todas as capturas.

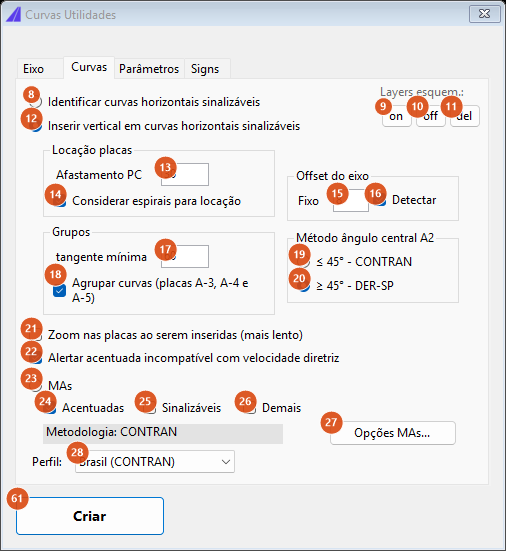

Aba Curvas, o formulário como abre: o modo de inserção de placas já vem marcado.

Aba 2: Curvas

Modo

Locação placas

Grupos

Offset do eixo

Método ângulo central A2

O critério 2 da curva sinalizável normal existe em duas leituras conflitantes, e o comando obriga a escolher uma antes de rodar. Sem nenhuma das duas marcada, Criar responde "Defina o método do ângulo central A2 (CONTRAN ou DER-SP)." e não fecha.

Saída e alertas

MAs

Com MAs marcado e nenhuma das três caixas de tipo, Criar responde "Selecione ao menos um tipo de curva para os MAs." e não fecha. No perfil Peru, o modo MAs responde MAs Peru (P-61 / INSERE_MAs_PERU): porte pendente. e não insere nada. Sem nenhuma curva atendida: Condicoes para MAs nao encontradas.

Perfil

Aba 1: Eixo

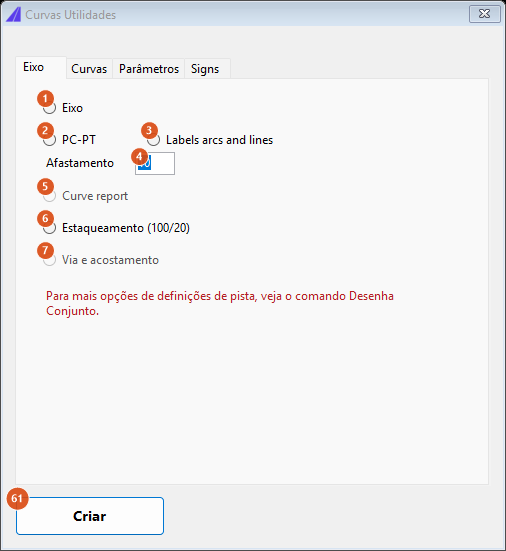

A aba Eixo reúne quatro utilidades de desenho do eixo do projeto; duas opções aparecem desabilitadas.

Estas ações só rodam quando nenhuma opção da aba Curvas está marcada — a aba Curvas tem precedência. Todas exigem o eixo do projeto; sem ele o comando responde Eixo de projeto não encontrado.

Aba 3: Parâmetros

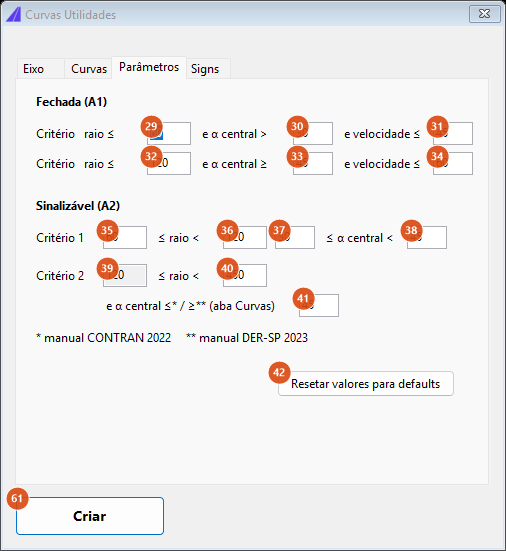

A aba Parâmetros mostra os dois critérios com os limites editáveis. O rodapé lembra a origem de cada leitura do critério 2: * manual CONTRAN 2022 ** manual DER-SP 2023.

Fechada (A1) — curva acentuada

Duas faixas, avaliadas em sequência; basta uma delas para a curva ser acentuada.

Sinalizável (A2) — curva sinalizável normal

O critério 1 da curva sinalizável (35 a 38) nunca é satisfeito nesta versão — ver a nota sobre ele no fim da página. Na prática, a classe sinalizável é decidida inteiramente pelo critério 2.

Aba 4: Signs

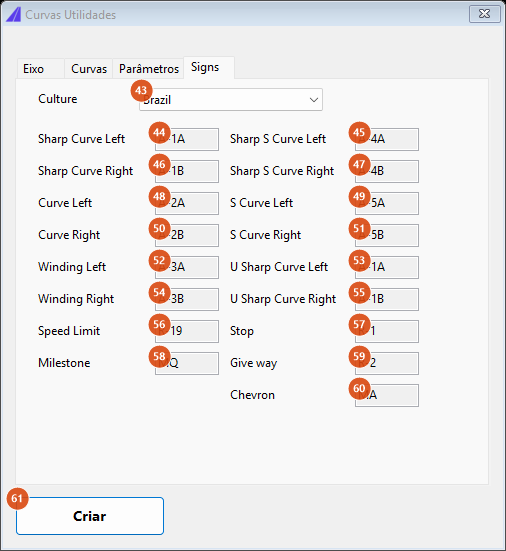

A aba Signs mostra os códigos de placa de cada perfil. Todos os campos são somente leitura: é uma consulta, não uma configuração.

Os doze códigos de curva no perfil Brazil:

No perfil Brasil não há placa própria de curva em U: os dois últimos papéis repetem os da curva acentuada.

Como as opções se combinam

As figuras abaixo saíram de execuções reais do motor de classificação e do planejador de placas sobre um eixo de exemplo com sete curvas.

O que faz uma curva ser sinalizável

Todas as combinações de raio e ângulo central, classificadas pelos próprios critérios do motor com os valores padrão e o método DER-SP (≥ 45°). Vermelho = acentuada (A-1), amarelo = sinalizável (A-2). As linhas tracejadas marcam os limites de raio de 60, 120 e 450 m.

O mesmo mapa com o método CONTRAN (≤ 45°). A faixa A-1 não muda; a faixa A-2 vira exatamente o complemento em ângulo — as curvas abertas passam a ser sinalizáveis e as fechadas deixam de ser.

Lendo o mapa: uma curva de raio 200 m com 60° de deflexão é sinalizável pelo método DER-SP e não é por CONTRAN; uma de raio 200 m com 20° é sinalizável por CONTRAN e não por DER-SP. É a mesma curva, e a escolha do método muda o projeto inteiro — por isso o comando não deixa rodar sem que você escolha.

Segmentos de 10 m ou menos nunca classificam como curva, por mais fechados que sejam: o motor os trata como retos.

Da classificação aos grupos

O eixo de exemplo com a tangente mínima padrão de 60 m. A primeira curva (R 50 m, 60°) é acentuada e forma um grupo sozinha. As duas curvas reversas de R 200 m separadas por 40 m de tangente formam um grupo de 2. As três de R 180 m separadas por 30 m formam um grupo de 3. A última curva, de R 800 m e 20°, não é sinalizável e fica fora.

O mesmo eixo com três valores de tangente mínima. Com 0 m nenhuma tangente é incorporada e as seis curvas viram seis grupos independentes — cada uma receberia a sua própria placa. Com 60 m, os três grupos da figura anterior. Com 320 m, as tangentes de 300 m também são absorvidas e todo o trecho vira um grupo só.

O último grupo do eixo tem um comportamento próprio: um grupo só é fechado quando aparece um segmento não sinalizável depois dele. Um eixo que termine numa curva sinalizável não emite esse último grupo. Ver a nota no fim da página.

Quais placas cada grupo recebe

A escolha vem do número de curvas do grupo e do sentido de cada deflexão:

O mesmo eixo em modo Inserir vertical, com afastamento de PC de 30 m. Cada grupo recebe duas placas: a de sentido crescente 30 m antes do PC do grupo e a de sentido decrescente 30 m depois do PT. O grupo de duas curvas reversas recebe A-5B nos dois sentidos; o de três curvas recebe A-3B para quem sobe e A-3A para quem desce. O deslocamento lateral no desenho serve apenas para separar as duas placas na figura — o lado real vem do afastamento (15/16).

Todas as placas de uma execução recebem o mesmo identificador de grupo, de modo que CAPCAD_SELECT_GROUP as reselecione depois. A ação da placa é sempre implantar, e é ela que decide o layer.

Lembrado entre sessões

Nada. O formulário é criado do zero a cada execução e descartado ao fim: todos os valores voltam aos padrões (modo Inserir vertical, afastamento 30, tangente mínima 60, offset 8 com Detectar marcada, método A2 DER-SP, perfil Brasil).

A única exceção são as opções de MAs (27), que ficam guardadas enquanto o CAD estiver aberto — são as mesmas do comando CAPCAD_MA, compartilhadas pelos dois.

Notas

• O critério 1 da curva sinalizável (35 a 38) nunca é atendido. O motor compara o raio contra o mesmo campo nas duas pontas da faixa (raio inicial ≤ r e r < raio inicial), condição que nenhum número satisfaz. É um defeito herdado da versão anterior do software e mantido idêntico, para que o resultado não mude sem decisão: a faixa está morta e a classe sinalizável sai inteiramente do critério 2. Os quatro campos continuam editáveis e sem efeito.
• Os três botões de layer (9, 10, 11) não agem sobre os layers que o comando cria. Eles filtram por ALIGNMENT_CURVAS_SINALIZAVEIS_VELO_, ALIGNMENT_CURVAS_ACENTUADAS_VELO_ e TANGENTE_MINIMA_, enquanto o modo Identificar desenha em CAPCAD_CURVA_ACENTUADA, CAPCAD_CURVA_SINALIZAVEL, CAPCAD_CURVA_U e CAPCAD_CURVA_TANGENTE. Na prática os botões só encontram layers de análises anteriores; para apagar o que este comando desenhou, use os layers acima diretamente.
• Um eixo que termine em curva sinalizável perde o último grupo. O agrupamento só fecha um grupo quando encontra um segmento não sinalizável depois dele; se a curva final do eixo for sinalizável, ela não é emitida. Estenda o eixo com uma tangente ou trate essa curva à mão.
• O critério 2 do perfil Peru é fixo. No perfil Peru, os limites de raio e ângulo da classificação estão embutidos no motor (40 m / 30°, 80 m / 45°, 40–300 m e 80–300 m) e não são os da aba Parâmetros, que continuam sendo os brasileiros. Só a curva em U usa um valor configurável (120°), e esse campo não existe no formulário.
• A aba Signs é só consulta. A lista Culture (43) é independente do Perfil (28) e traz uma opção a mais, Colombia, que o Perfil não oferece: dá para ver os códigos colombianos, mas o comando só sabe inserir os dois conjuntos do Perfil, Brasil e Peru.
• A mensagem de MAs sem resultado sai sem acentos (Condicoes para MAs nao encontradas.), ao contrário das demais mensagens do comando.
• Para a análise de visibilidade das mesmas curvas — onde a curva esconde a pista e a ultrapassagem precisa ser proibida — veja Visibilidade e inclinações críticas.
