Navegador de estacas

O que faz

O Navegador de estacas trabalha sobre o eixo ativo do desenho (o eixo definido no Gerenciador de Eixos, incluindo seus sub-eixos). Você digita uma estaca na caixa e a vista é centrada nessa estaca com um zoom fixo (uma janela de 50 unidades de desenho de altura). O valor pode ser uma extensão em metros, um valor em quilômetros ou um número de estaca de 20 m; o formulário converte antes de procurar a estaca. Se você digitar dois números separados por vírgula, eles são lidos como uma coordenada x,y e a vista é deslocada até ela.

Os dois botões Identifica fazem o caminho inverso: Identifica ponto lê a estaca sob um ponto clicado, junto com as propriedades do eixo nessa estaca, a cota e a inclinação no perfil vertical e o ponto em latitude/longitude; Identifica distância mede a diferença de estacas entre dois cliques.

O formulário é não modal: fica aberto enquanto você continua trabalhando no desenho e se esconde enquanto você clica pontos.

Fluxo de trabalho

1. Execute CAPCAD_ALIGNMENT_STATION_GOTO (ou digite KM). O desenho precisa ter um eixo definido; se não tiver, uma mensagem Sim/Não oferece abrir o Gerenciador de Eixos e o formulário não abre.
2. O formulário abre com a faixa de estacas do eixo (initial / final) impressa acima da caixa de limite.
3. Escolha a unidade (1, 2 ou 3), digite a estaca na caixa 6 e tecle Enter ou clique em zoom (8). A vista é centrada na estaca. Marque Insere ponto (5) antes se quiser deixar ali uma entidade POINT.
4. Para andar pelo eixo, defina o passo (11) e clique nas setas (9, 10). Marque Auto (4) e cada alteração da caixa 6 navega na hora.
5. Clique em Identifica ponto (12) e clique um ponto no desenho: a caixa 6 recebe a estaca, a caixa 14 o relatório e a caixa 18 a latitude/longitude.
6. Clique em Identifica distância (13) e clique dois pontos: a caixa 14 mostra a distância em estacas entre eles.
7. Com uma latitude/longitude na caixa 18, clique em StreeView (19) ou GoogleMaps (20) para abrir o ponto no navegador.
8. Feche o formulário. A unidade, Auto, Insere ponto, o passo e o limite ficam guardados para a próxima vez.

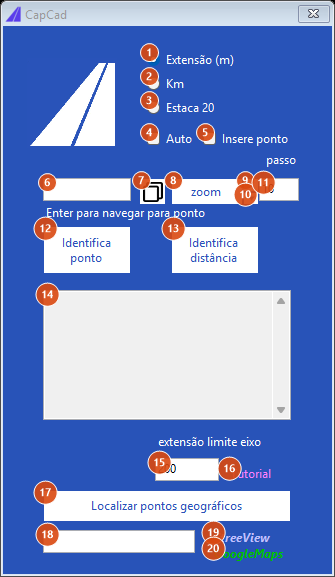

O formulário

O formulário tem um único estado; os números abaixo são os mesmos nos dois idiomas. Ligar Auto apenas esconde a dica "Enter para navegar para ponto".

Estado inicial: unidade "Extensão (m)", passo 10, limite 200.

Além dos controles numerados, o formulário mostra a marca CapCad (canto superior esquerdo), a dica Enter para navegar para ponto sob a caixa 6 (escondida enquanto Auto está ligado), as legendas passo e extensão limite eixo e, depois que o comando roda, um rótulo de duas linhas no canto inferior esquerdo com a faixa de estacas do eixo: initial: a parte inteira da menor estaca inicial e final: a parte inteira da maior estaca final entre todos os seus elementos.

Unidade e opções (alto, à direita)

Caixa da estaca (meio)

Identificar (meio)

O relatório de Identifica ponto, quando o clique está dentro do limite:

***PERFIL***
PERFIL H: <cota, 3 decimais>
Inclinação em perfil: <inclinação em graus>
Inclinação em perfil: <inclinação em %>

***PROPRIEDADES***
EIXO: <índice do elemento, a partir de 1>

Km: <estaca, 1 decimal> (real: <distância ao longo do elemento>)
<propriedade> = <valor nessa estaca>
...

From main eixo:
<propriedade do eixo> = <valor nessa estaca>

O bloco ***PERFIL*** só aparece quando o desenho tem perfil vertical e a estaca cai dentro dele; a cota é o y do perfil dividido pelo exagero vertical fixo de 10, e a inclinação é a tangente desenhada com o mesmo exagero removido. As propriedades do elemento guardadas como tabelas por estaca (as em formato CSV, como larguras ou velocidades) são avaliadas na estaca; valores simples são listados como estão (Acad.*, Id e RgbColor são pulados). O bloco ***PROPRIEDADES*** é omitido, e a mensagem Nenhum eixo identificado exibida no lugar, quando nenhum elemento tem seu pé de perpendicular dentro do limite.

Limite e tutorial

Ponto geográfico (embaixo)

Como as opções se combinam

As conversões são multiplicadores fixos, então uma tabela basta. A mesma estaca 4 700 m do eixo, em cada unidade:

O passo (11) é somado na unidade em uso: com Km e passo 0.1 as setas movem 100 m; com Estaca 20 e passo 1 movem 20 m.

O que a caixa da estaca faz com entradas diferentes:

A forma de um resultado de Identifica distância quando o desenho tem perfil vertical:

<estaca 2 − estaca 1>

pt1:<estaca menor, 3 decimais>
pt2:<estaca maior, 3 decimais>

Distance in profile:<extensão ao longo do perfil, 3 decimais> (<razão perfil ÷ planta>%)

Guardado entre sessões

A unidade (1 a 3), Auto (4), Insere ponto (5), o passo (11) e o limite (15) são gravados em capcad.config (chaves FORM_CAPCAD_INPUT_KM.<controle>) quando o formulário fecha e restaurados quando abre. A caixa da estaca, a caixa de resultado e a caixa de latitude/longitude são limpas ao fechar e começam vazias.

Notas

• O zoom da navegação é fixo: a vista fica com 50 unidades de desenho de altura (25 para cada lado da estaca), mantendo a proporção atual. Coordenadas (x,y) só deslocam; o zoom fica como está.
• Com Km ou Estaca 20 selecionado, Identifica ponto consulta o perfil vertical com o valor convertido que escreve na caixa 6 (4.7 em vez de 4700), então o bloco ***PERFIL*** corresponde à estaca errada nessas unidades. Use Extensão (m) quando precisar dos dados do perfil.
• Os valores que o próprio formulário escreve na caixa 6 (setas, Identifica ponto) usam o separador decimal do Windows. Se o Windows usa vírgula decimal, um valor fracionário devolvido é lido como par x,y na navegação seguinte; nesse caso mantenha o passo em número inteiro.
• As legendas Identifica distância, extensão limite eixo, Localizar pontos geográficos e StreeView (sic), o rótulo da faixa (initial: / final:), as palavras de resultado da caixa 14 e os títulos do relatório (***PERFIL***, Inclinação em perfil, Distance in profile) são iguais em todos os idiomas.
• Na cultura espanhola o título da janela e o rótulo da faixa ficam em branco.
• Aberto a partir do CAPCAD_GEO_POINT_IDENTIFY (Localizar em eixo…), o formulário aparece como caixa de diálogo sem a faixa de estacas, e Enter, zoom, Identifica ponto, Identifica distância e Localizar pontos geográficos não estão conectados ali; só o botão de cópia, as setas e os três links funcionam. Execute CAPCAD_ALIGNMENT_STATION_GOTO diretamente para o comportamento completo.
