Insere Vertical

O que faz

CAPCAD_SIGN_INSERT abre a janela Insere Vertical, que fica aberta ao lado do desenho enquanto você trabalha. Você escolhe uma placa na biblioteca, escolhe como ela vai ser posicionada (o Método) e clica em uma das quatro ações. O formulário some, o comando pede pontos no desenho e insere uma placa a cada clique, até você apertar Esc.

Cada inserção produz, de uma vez:

• o bloco da placa, carregado do dwg da biblioteca se ainda não estiver no desenho;
• o suporte (poste), inserido antes da placa e ligado a ela;
• a layer correspondente à ação — SINA_VERT_IMP, SINA_VERT_MAN, SINA_VERT_REM, SINA_VERT_SUB, SINA_VERT_RMJ ou SINA_VERT_<AÇÃO> para uma ação personalizada, sempre resolvida pelo catálogo de layers do estilo ativo;
• a representação gráfica da placa segundo a ação (colorida, cinza, cinza com X…);
• os atributos da placa: código, km, latitude/longitude, coordenadas, lado, nome do eixo, área e ação;
• um vínculo entre placa e suporte (xdata vertical.sign / vertical.post), que os demais comandos de vertical usam para tratar o par como uma unidade.

Três conceitos por trás do comando

O eixo. O eixo é o alinhamento central do projeto, definido pelo Gerenciador de Eixos. Com um eixo ativo, o método Perpendicular a eixo posiciona e gira a placa sozinho e preenche a quilometragem. Sem eixo, os métodos por ponto continuam funcionando: a placa é inserida avulsa e o km fica em branco.

O estilo do projeto. O estilo (definido no Gerenciador de Projeto: CapCad Padrão, BR-Legal 2 DNIT, CapCad Urbano, DER-xx…) decide os nomes e as cores das layers, a representação de cada ação e a representação padrão do suporte. Trocar o estilo muda as próximas inserções, não as já feitas.

As três bibliotecas de placas. As pastas ficam no Gerenciador de Projeto e cada fonte do formulário lê uma delas:

Uma placa é procurada, nesta ordem, entre os blocos já definidos no desenho, depois na pasta de convencionais, na de comuns, na de propostas, e por fim nas subpastas imediatas dessas três. Se o código vier sem hífen (A1), o comando tenta A-1. Não achando nada, insere a placa GENERICA no lugar e registra o código original.

Fluxo de trabalho

1. Antes de começar, defina o eixo de trabalho no Gerenciador de Eixos e confirme o estilo no Gerenciador de Projeto. Sem eixo ativo, as opções Usar ativo (84) e Usar km principal (87) ficam desabilitadas e o formulário já abre em Selecionar avulso (86).
2. Execute CAPCAD_SIGN_INSERT (ou digite IV). A janela abre ao lado do desenho; ela é única, e executar o comando de novo apenas traz a janela para a frente.
3. Escolha a fonte (7 a 10) e a placa na grade de miniaturas (12). O botão direito na grade troca entre Ícones grandes, Lista e Detalhes. A descrição da placa selecionada aparece em (17) e a contagem de itens listados ao lado de (16).
4. Escolha o Método (75, 76, 77, 79 ou 82).
5. Ajuste o que for necessário: suporte (53 a 61), bordo / sentido / mão (66 a 72), escala (31), área convencional (73) e, no método perpendicular, o quadro Eixo (84 a 90) e Offset do eixo (91 a 96).
6. Clique em Implantar (36), Retirar (37), Manter (38) ou Substituir (39). O formulário se esconde.
7. Clique no desenho, uma vez por placa. Conforme o método, o comando pede um ponto ou uma entidade, e pode pedir a rotação em seguida (a placa acompanha o cursor). Esc encerra o laço e o formulário volta.
8. Feche a janela quando terminar. As preferências são gravadas no fechamento.

Duplo-clique numa placa da grade equivale a Implantar.

O rodapé do formulário traz uma linha de status com o resultado da última inserção; as mensagens também são escritas na linha de comando do CAD, que é a única superfície visível enquanto a janela está escondida.

O formulário

Os números são os mesmos em todas as capturas desta página: uma numeração só, cobrindo as seis abas superiores e as três abas internas da página Principal. Um controle que só aparece em uma aba mantém o seu número.

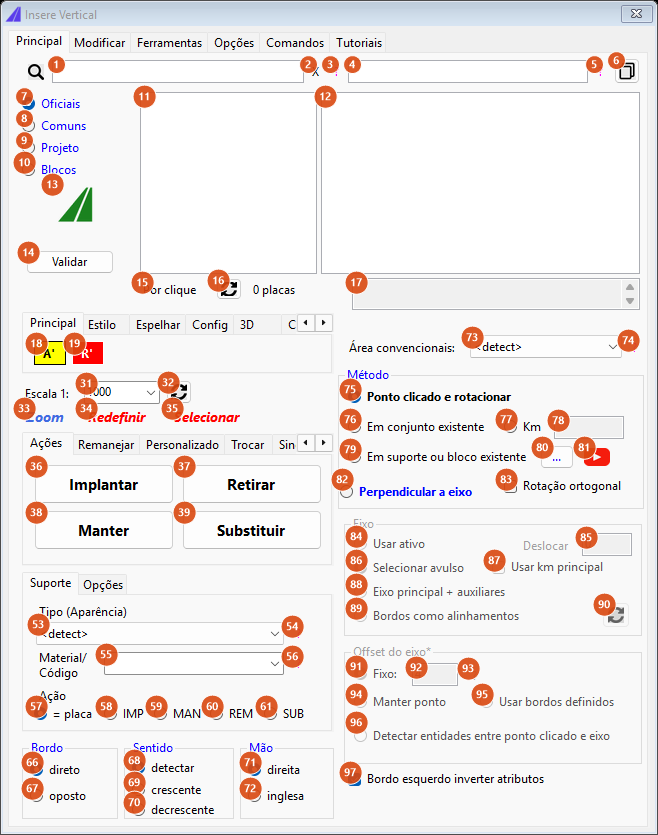

Estado inicial: aba Principal, método Ponto clicado e rotacionar, abas internas em Principal, Ações e Suporte. Os quadros Eixo e Offset do eixo aparecem desabilitados porque só valem para o método perpendicular.

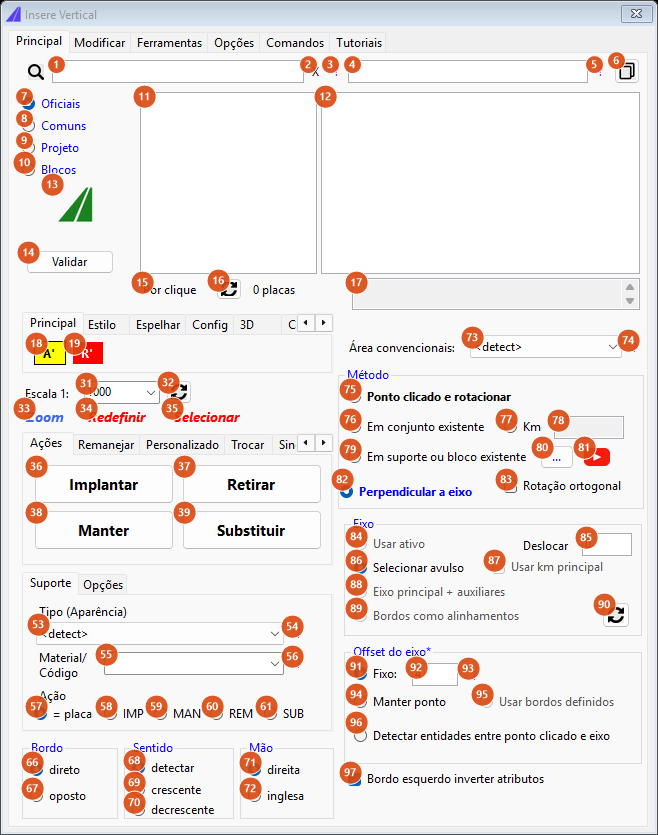

Método Perpendicular a eixo (82) selecionado: os quadros Eixo e Offset do eixo ficam ativos. Usar ativo (84), Usar km principal (87), Eixo principal + auxiliares (88), Bordos como alinhamentos (89) e Usar bordos definidos (95) continuam esmaecidos — os dois primeiros porque não há eixo ativo neste desenho, os três últimos porque não estão disponíveis nesta versão.

Busca e biblioteca (topo da aba Principal)

Aba interna Principal / Estilo / Espelhar / Config / 3D / Conjunto

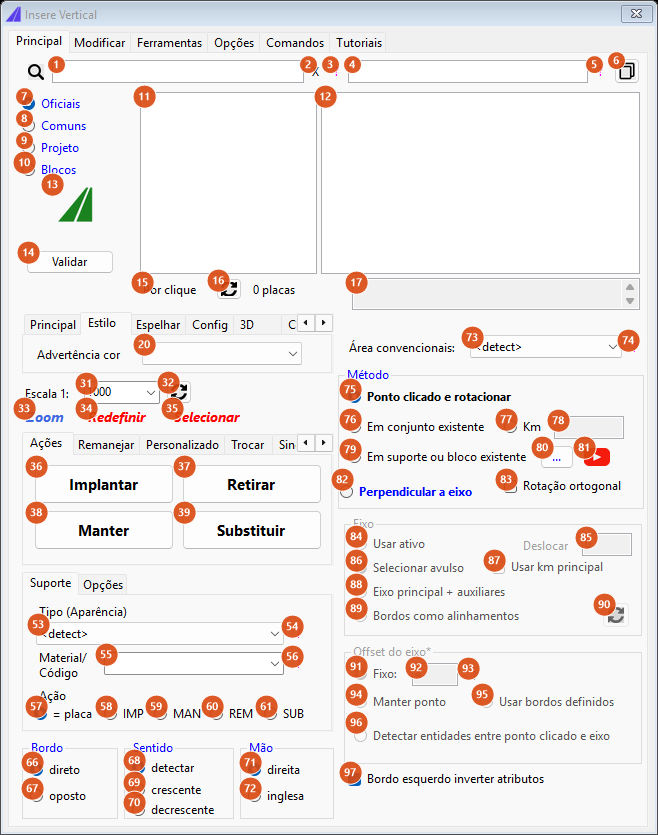

Aba interna Estilo: a variação de cor das placas de advertência.

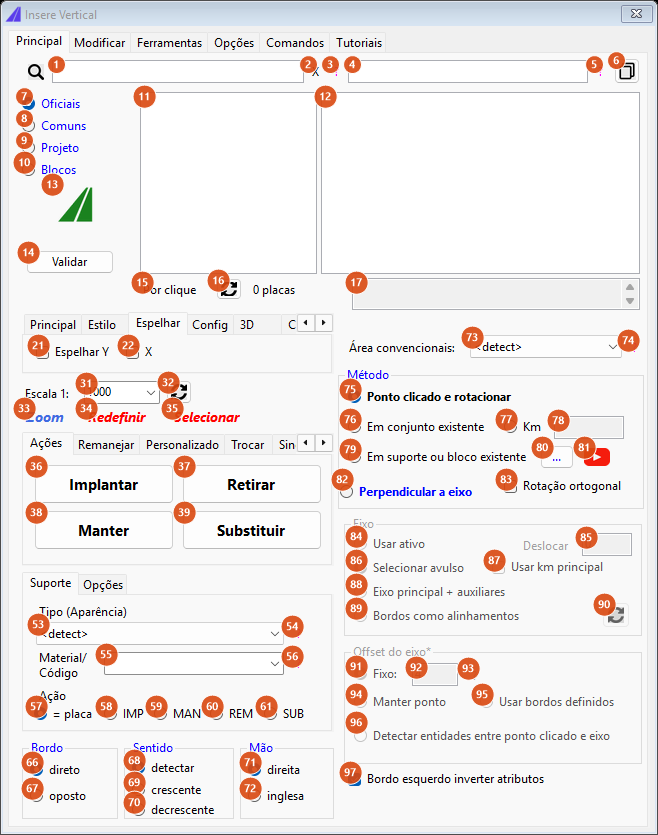

Aba interna Espelhar.

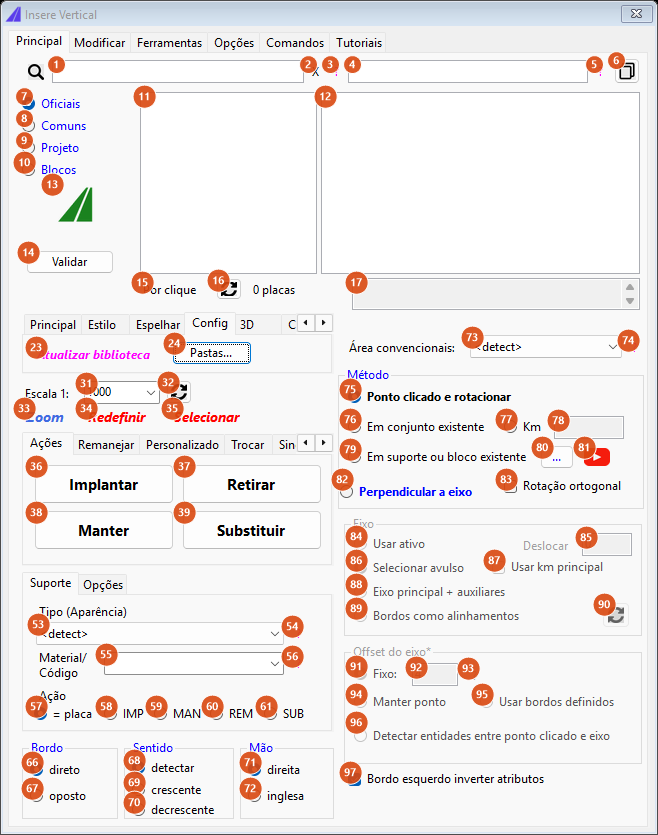

Aba interna Config: atualização da biblioteca e acesso às pastas.

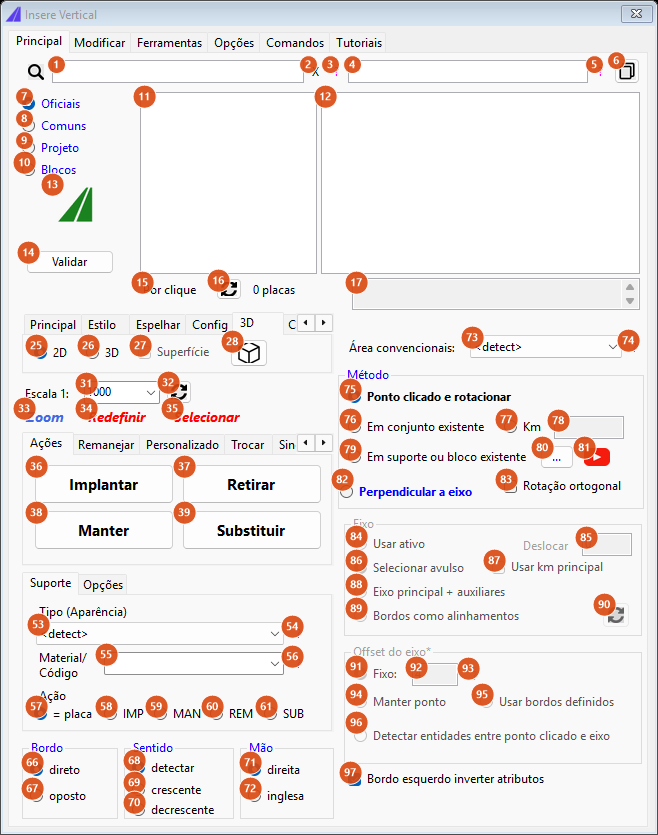

Aba interna 3D.

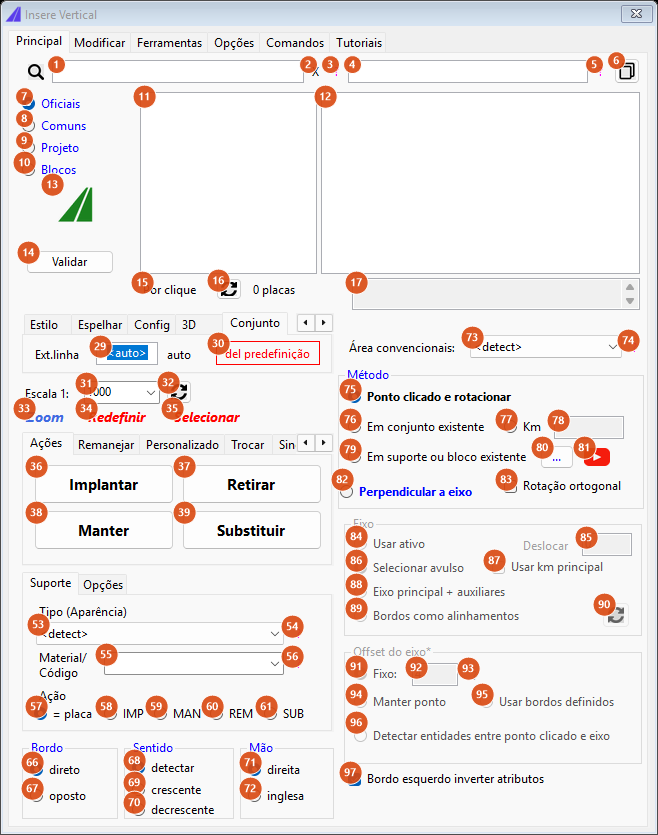

Aba interna Conjunto: o espaçamento entre as placas de um conjunto.

Escala

Aba interna Ações / Remanejar / Personalizado / Trocar / Sincronizar

Aba interna Remanejar.

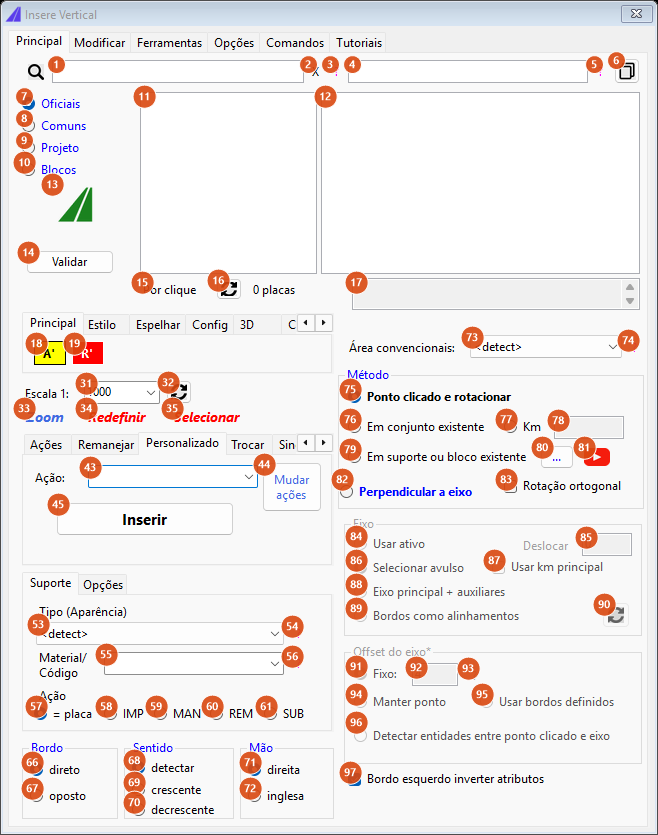

Aba interna Personalizado: as ações customizadas.

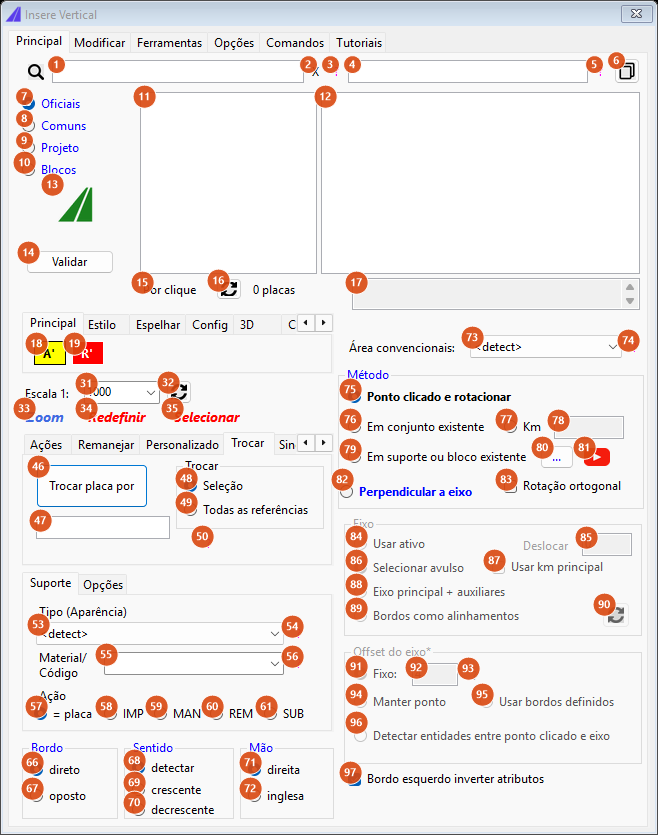

Aba interna Trocar.

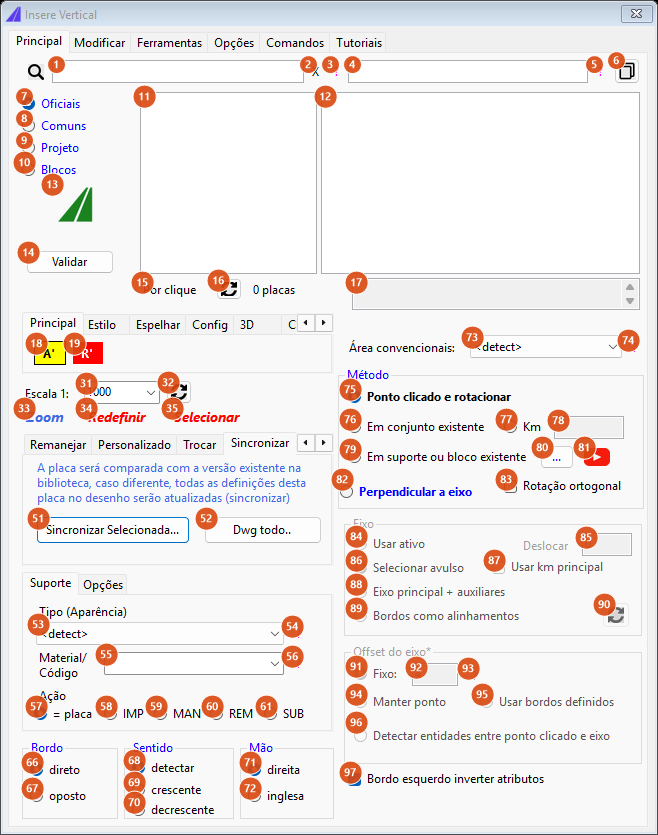

Aba interna Sincronizar.

Aba interna Suporte / Opções

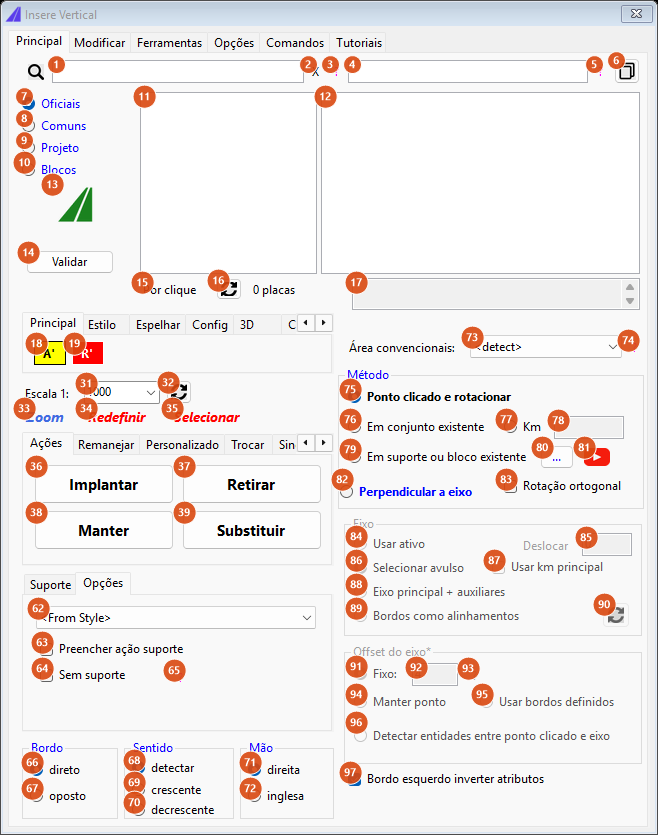

Aba interna Opções do suporte: a representação do suporte e as duas caixas de exceção.

Bordo, Sentido e Mão

Coluna direita: área, método, eixo e offset

Aba Modificar

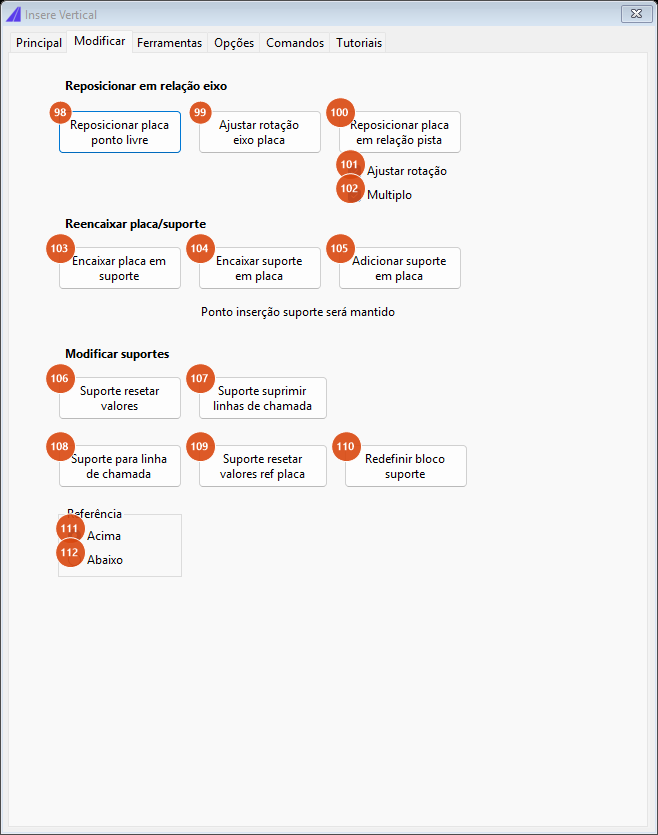

Aba Modificar: reposicionar, reencaixar e ajustar suportes de placas já inseridas.

Aba Ferramentas

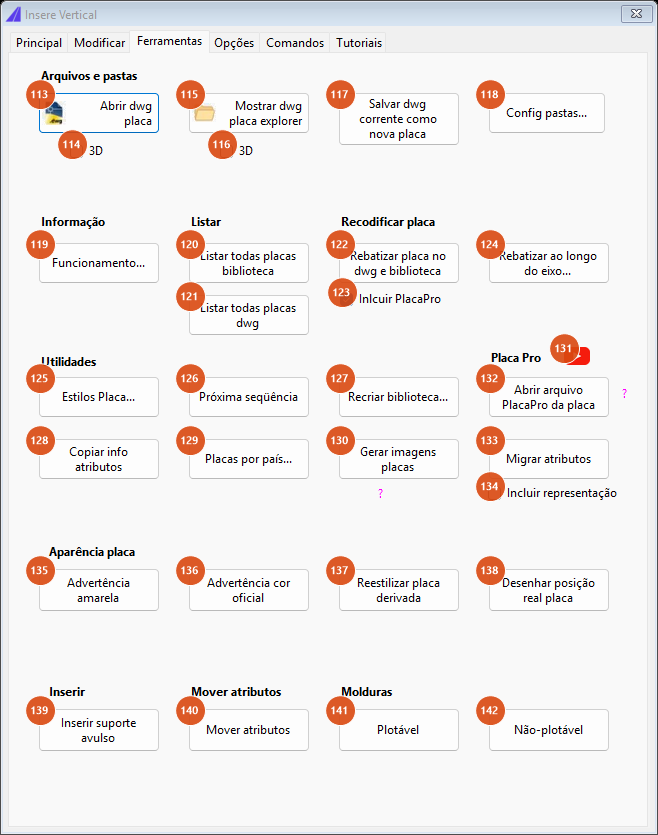

Aba Ferramentas: arquivos, listagens, recodificação, aparência e molduras.

Aba Opções

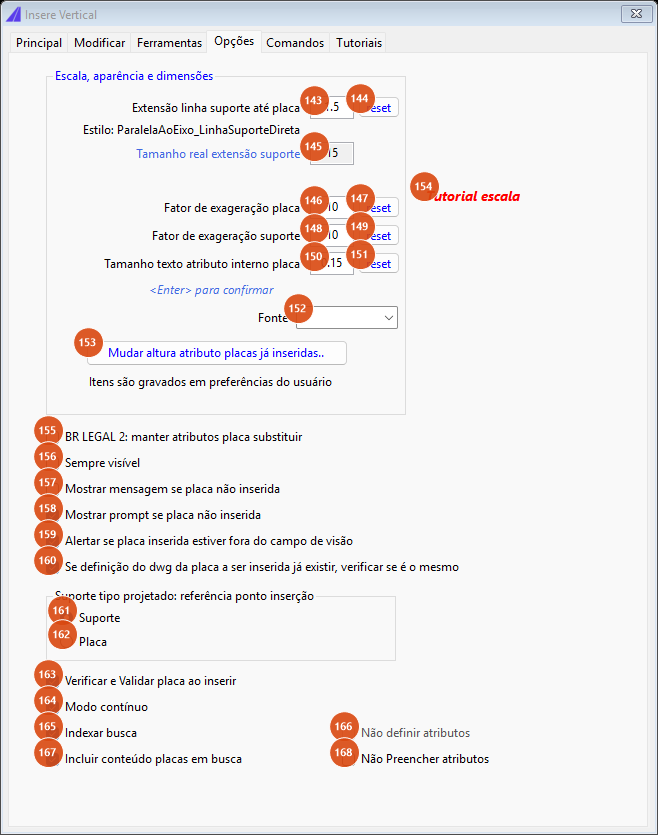

Aba Opções: escala, exagerações, atributos e o comportamento da inserção.

Aba Comandos

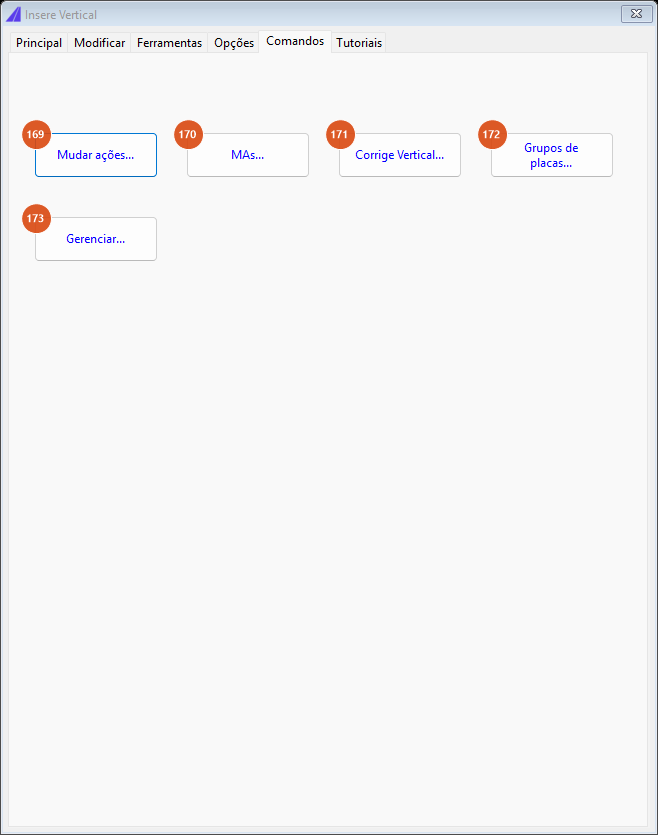

Aba Comandos: atalhos para os outros comandos de sinalização vertical.

Aba Tutoriais

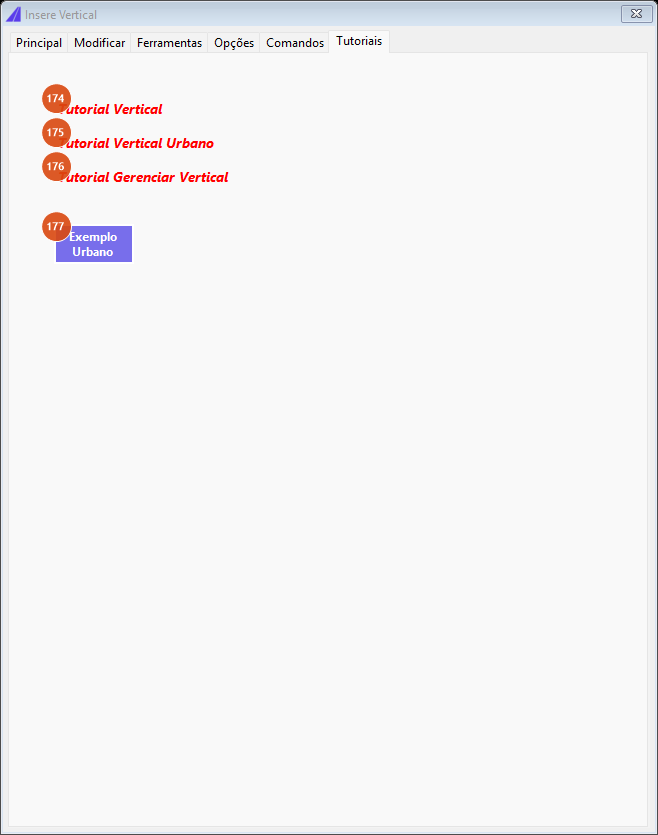

Aba Tutoriais.

Como as opções se combinam

Esta página não traz figuras geradas: a geometria de uma placa vem do dwg da biblioteca e a inserção precisa do desenho aberto (blocos, atributos, propriedades dinâmicas, seleção), de modo que não há um motor sem CAD que possa desenhar os exemplos. O que segue descreve o comportamento verificado no código.

Os cinco métodos, passo a passo

No método Em suporte ou bloco existente, quando o bloco escolhido é um braço projetado (a visibilidade do suporte começa por "BRAÇO PROJETADO EM SPU" ou "BRAÇO PROJETADO EM COLUNA"), a rotação final não é pedida: a placa fica na direção do braço.

O método perpendicular em detalhe

1. O clique é projetado no eixo escolhido em (84)/(86). O pé da perpendicular precisa estar a menos de 200 m do clique; passando disso, ou não havendo eixo nenhum ali, o comando pergunta "Nenhum eixo identificado em um raio de 200 m. Inserir a placa avulsa?". Sim insere no ponto clicado e pede a rotação; Não encerra o comando.
2. O ângulo é a tangente do eixo no pé da perpendicular. Com decrescente (70) marcado, soma-se 180°.
3. O afastamento sai do quadro Offset do eixo: valor fixo (91/92), medido pelas entidades (96) ou nenhum (94, Manter ponto, que deixa a placa no ponto clicado).
4. O sinal do afastamento segue o lado em que você clicou: a placa vai para o lado do eixo onde está o cursor, e não para um lado fixo.
5. Deslocar (85) move a inserção ao longo do eixo. Quando ele é usado, o sentido de leitura passa a ser calculado pelo lado do clique, ignorando os botões Sentido.

Ações, layers e representação

Os nomes e as cores acima são os do catálogo de layers padrão; um estilo pode renomeá-los, prefixá-los e trocar as cores, e um perfil de outro país usa outra família de nomes (ROAD_SIGN_* em inglês, SENA_VERT_* em espanhol). A representação de cada ação também é do estilo: Placa.ImplantarStyle, Placa.ManterStyle, Placa.RemoverStyle e o mapa aberto Placa.AcaoStyles, que aceita qualquer ação.

Escala e exagero

O tamanho final vem de três valores multiplicados:

• a escala do desenho (31), 1000 por padrão;
• o fator de exageração da placa (146) — a escala é multiplicada por fator ÷ 10, então 10 é o tamanho natural e 20 dobra a placa;
• o fator de exageração do suporte (148), que age da mesma forma sobre o suporte.

Para o modo urbano a escala usual é 1:500 em vez de 1:1000; para reajustar placas já inseridas, use o ⟳ (32) ao lado da escala.

Variações de cor das placas de advertência

O motor conhece três variações da placa amarela de advertência: a padrão, OBRA (laranja, ACI 30) e LIMA / lima-limão (verde-limão fluorescente, ACI 60). Nesta versão elas são inseridas escolhendo o dwg correspondente na biblioteca — o sufixo -OBRA ou -LIMA faz parte do nome do arquivo, e o comando reconhece esses sufixos ao normalizar o nome. A caixa Advertência cor (20) do formulário ainda não aplica a variação: escolher um valor apenas avisa na linha de comando.

Placas em conjunto e placas compostas

Placas em conjunto — duas ou mais placas no mesmo suporte — são feitas com o método Em conjunto existente (76): insere-se a primeira normalmente e depois, com o método (76) ligado, escolhe-se a placa já inserida como referência para empilhar a seguinte. A nova placa herda km, latitude/longitude, texto extra e escala da placa de referência.

Nesta versão a linha de ligação entre as duas placas do conjunto ainda não é desenhada (a inserção reporta ConjuntoLineDeferred), e o campo Ext.linha (29) não é lido: o espaçamento é a altura do bloco de referência vezes a escala, mais 5 unidades.

Placas compostas (uma placa de advertência com uma tarja de texto abaixo, por exemplo) não são um mecanismo próprio: elas são placas inteiras da biblioteca de uso comum (fonte 8), inseridas exatamente como qualquer outra.

Ações personalizadas

Além das quatro ações padrão, a aba interna Personalizado oferece uma lista de ações extras — no perfil brasileiro REMANEJAR, REMANEJADA, CONFERIR, CONFIRMAR, PRIORIDADE e DANIFICADO. Uma ação que não seja uma das conhecidas atravessa a normalização intacta e vira uma layer própria, SINA_VERT_<AÇÃO>, o que permite separar e conferir esses grupos no desenho.

Nesta versão o valor escolhido na lista (43) não chega à inserção: o botão Inserir (45) sempre insere com a ação literal CUSTOM, na layer SINA_VERT_CUSTOM. Para carimbar uma ação personalizada em placas já inseridas, use Mudar ações (44 ou 169), que abre o painel de ações.

Mudar a ação de placas já inseridas

Fora do formulário, quatro comandos mudam a ação de placas e suportes já desenhados. Cada um pede uma seleção — a placa, o suporte ou os dois — e você confirma com Enter:

SUB chama a substituição de placa e TRO a troca de placa por outro código.

Modo urbano

O modo urbano não é uma opção do formulário: ele é consequência do estilo do projeto. Estilos cujo paradigma começa por capcad.urbano ou cet.sp, ou que contenham der.es, colocam o projeto em modo urbano. No Gerenciador de Projeto, selecione o estilo (por exemplo CapCad Urbano) e grave; as inserções seguintes passam a usá-lo.

Em modo urbano, o código do suporte passa a ser escrito com a ação junto (IMP <código>, e <código> EX para o existente), e as ações mudam de nome no vocabulário do projeto: Implantar vira Colocar, Manter vira Existente. A escala usual passa de 1:1000 para 1:500. Para reajustar placas já inseridas à nova escala, use o ⟳ (32).

Movimentar placas sem perder as coordenadas

A placa e o suporte ficam ligados por xdata, e os atributos de coordenada e quilometragem são gravados no momento da inserção. Ao mover um conjunto placa + suporte, selecione os dois, pelo ponto de junção entre eles: assim o par continua coerente. Se você mover só a placa, deixando o suporte no lugar, as coordenadas e o km gravados continuam valendo — eles descrevem o ponto do suporte, que não se moveu. Movido o suporte, as coordenadas precisam ser recalculadas pelo Corrige Vertical (CAPCAD_SIGNS_FIX, atalho CV, também acessível pelo botão 171).

Religar uma placa ao seu suporte

Se uma placa ficar desalinhada do suporte, vá à aba Modificar e use Encaixar placa em suporte (103): selecione a placa e depois o suporte, e a posição e a rotação são corrigidas automaticamente. Encaixar suporte em placa (104) faz o contrário e pede primeiro o suporte.

Os dois comandos sem formulário

Os dois comandos irmãos inserem uma placa sem abrir a janela. Ambos usam o mesmo motor de inserção e as mesmas preferências (a escala, o afastamento fixo e os fatores de exageração vêm do que ficou gravado pelo Insere Vertical).

CAPCAD_SIGN_INSERT_SIMPLE — atalho IP

Pergunta o código da placa na linha de comando e insere; depois pergunta de novo, num laço, até você cancelar. Enter no prompt do código repete a última placa usada, que fica gravada entre sessões.

Para cada placa, o fluxo é:

1. Se o código for R-19, o comando pede antes a velocidade (Enter deixa para depois).
2. Sem eixo no projeto, avisa "Eixo não encontrado, modo de inserção placa avulsa acionado", pede o ponto e insere com rotação interativa.
3. Com eixo, o prompt é Placa para eixo ou <Enter> para [Avulsa/EixoRotacionarApos]:
4. clicando um ponto, a placa é projetada nos sub-eixos físicos, recebe o ângulo da tangente, o km lido do sub-eixo de referência, a latitude/longitude do sistema de coordenadas do projeto e o afastamento fixo gravado (padrão 2 m). Um clique a mais de 1000 m de qualquer eixo é recusado com a explicação das causas possíveis;
5. Avulsa ou Enter puro: ponto clicado e rotação interativa;
6. EixoRotacionarApos: um ponto que é avaliado só no primeiro elemento do eixo; a placa fica no clique, com o ângulo da tangente. Aqui o km e a latitude/longitude não são preenchidos.

Os modos de afastamento detectar e bordos definidos não estão disponíveis por este caminho: o comando avisa e usa o valor fixo.

CAPCAD_SIGN_INSERT_STOP_SIGN — atalho R1

O mesmo fluxo, com a placa fixada na placa de PARE do perfil ativo — R-1 no perfil brasileiro. Uma única inserção por execução.

-CAPCAD_SIGN_INSERT — para scripts

A variante de linha de comando, sem janela e sem cliques além do ponto: pergunta em sequência a placa, a ação (Implantar / Manter / Remover), Eixo ou PontoClicado, o ponto, o sentido (Crescente / Decrescente / Identificar), o afastamento (um número ou Detectar, que usa a distância do clique ao eixo), se é bordo esquerdo, e por fim um laço de atributo/valor encerrado por Enter. Exige um eixo ativo. Escolher PontoClicado apenas lê o ponto e encerra.

Lembrado entre sessões

Gravado no fechamento da janela e restaurado na próxima abertura:

• a escala (31) e a extensão da linha do suporte (143);
• os fatores de exageração da placa (146) e do suporte (148), a altura (150) e a fonte (152) dos atributos;
• o afastamento fixo (92) — gravado sempre, marcada ou não a opção Fixo, porque os comandos IP e R1 também o usam;
• a extensão da linha de conjunto (29);
• Verificar e Validar placa ao inserir (163), BR LEGAL 2 (155), Sem suporte (64) e a referência do suporte projetado (161/162);
• o método escolhido (75 a 82), o modo de eixo (84/86/88/89) e o modo de offset (91/94/95/96);
• a aba interna ativa das ações e a das opções de estilo;
• a representação do suporte (62), que é gravada no instante em que você a escolhe, não no fechamento;
• o modo de visualização da grade de placas (ícones grandes / lista / detalhes).

O comando IP guarda separadamente o último código de placa digitado.

Notas

• A janela é única e não modal. Executar IV com ela aberta apenas a traz para a frente. Durante o laço de inserção ela se esconde e volta ao final; as mensagens do comando aparecem na linha de comando do CAD.
• Sem placa selecionada não há inserção. Clicar numa ação sem escolher uma placa apenas escreve "Selecione uma placa" na linha de status.
• Placa não encontrada. Se o código não estiver em nenhuma das pastas nem no desenho, a placa GENERICA é inserida no lugar, guardando o código original no atributo de código. Confira a linha de comando: a inserção reporta GenericInserted.
• Contagem de placas em inglês. Depois da primeira listagem, o contador ao lado da lista passa a mostrar "N signs" em vez de "N placas", mesmo no formulário em português.
• O botão ⟳ da lista (16) recarrega a lista corretamente, mas ainda escreve na linha de comando um aviso de recurso indisponível. É inofensivo.
• Os rótulos ? são inertes. Nesta versão nenhum deles mostra texto de ajuda.
• Os atributos preenchidos na inserção, no perfil brasileiro, são PLACA_COD, PLACA_KM, PLACA_LAT, PLACA_LON, PLACA_LAT_LON, PLACA_NORTE, PLACA_ESTE, PLACA_X, PLACA_Y, PLACA_X_Y, PLACA_AREA, PLACA_DIM, PLACA_DIM_AREA, PLACA_EIXO, PLACA_ACAO, PLACA_ACAO_DNIT, PLACA_CODIGO_DNIT, PLACA_EXTRA e PLACA_LADO. Em inglês o prefixo é SIGN_ e em espanhol SENAL_.
• Preenchimento por critérios. O preenchimento guiado pelo módulo de critérios de projeto ainda não está portado; quando ele seria usado, a inserção reporta CriteriaFillDeferred e os valores padrão são aplicados.
• Marcadores de alinhamento. Placas cujo código começa por ma (e as MP-1 / MP-2 / MP-3) usam automaticamente o suporte simplificado. Para inseri-las em lote, use MAs... (170).
• Não disponível nesta versão: o método por Km (77/78), a lista de ações personalizadas (43), a variação de cor de advertência (20), o espelhamento (21/22), o modo 3D da inserção (25 a 27), a extensão da linha de conjunto (29), a busca por conteúdo (4), Por clique (15), Validar (14), Zoom / Redefinir / Selecionar (33 a 35), a aba Remanejar (40 a 42), e a maior parte da aba Ferramentas — cada botão indisponível avisa na linha de comando em vez de não fazer nada em silêncio.
