Travessia de pedestres TSRGD

Comando: CAPCAD_MARKING_CROSSING_TSRGD Atualizado 2026-09-03 Também em: English
Comando CAPCAD_MARKING_CROSSING_TSRGD
Atalho nenhum
Ribbon Aba CapCad › painel Traffic Control › Crossings (simplified) (ribbon UK: UK Horizontal › Crossings (simplified); dica Zebra Crossing Simplified)
Categoria NEW
Formulário ZebraCrossForm (modeless: o desenho continua ativo com o formulário aberto)
Hosts AutoCAD, BricsCAD, GstarCAD, ZWCAD, ARES Commander
Também aberto por A ação "zebra crossing" do formulário de Aeroportos executa este comando

Uma travessia zebrada em dois cliques. Selecione a linha da travessia de guia a guia e as faixas, as linhas de dê a preferência e as linhas de tachas são desenhadas juntas, no estilo do TSRGD, e redesenhadas a cada valor alterado.

  • Prévia dinâmica. Cada alteração no formulário apaga o resultado anterior e desenha de novo.
  • Faixas de bordo resolvidas. O padrão é centrado entre as guias e a peça junto a cada guia é mantida no mínimo que você define ou acima dele.
  • Linhas de dê a preferência e de tachas incluídas. Os dois lados de uma vez, na distância definida, em layers próprios, com as linhas de dê a preferência recuadas das guias.
  • Preto contraste para as faixas brancas quando o pavimento exige.
  • Âncoras. Decida se a linha selecionada é o centro da travessia, um bordo das faixas ou uma linha de dê a preferência.
  • A mesma ferramenta em cinco CADs. AutoCAD, BricsCAD, GstarCAD, ZWCAD e ARES Commander.

O que faz

O comando desenha uma travessia zebrada de pedestres sobre uma linha reta selecionada com dois pontos, de uma guia à outra:

  • faixas: quadros brancos (solids 2D) ao longo da linha, cada um com a largura do espaço entre eles, com Extensão através da via, opcionalmente com quadros pretos nos espaços;
  • linhas de dê a preferência: uma polyline de cada lado da travessia, a Distância das faixas, com a Largura definida, opcionalmente encurtadas a partir de cada guia;
  • linhas de tachas: uma polyline de 0,1 de largura de cada lado, a Vão das faixas, no layer de tachas.

A linha selecionada é desenhada em vermelho como referência; a sinalização é regenerada a cada valor alterado. Fechar o formulário remove a linha vermelha e deixa a sinalização no desenho.

Fluxo de trabalho

  1. Execute CAPCAD_MARKING_CROSSING_TSRGD. O formulário abre ao lado do desenho.
  2. Escolha uma predefinição na caixa Predefinições (25) se alguma servir (Zebra complete é o layout completo do TSRGD).
  3. Clique em 2 pontos (1) e selecione a linha da travessia de uma guia à outra. A linha vermelha é desenhada e a prévia aparece; a linha de status na base do formulário mostra quantos elementos foram desenhados.
  4. Ajuste a largura da faixa (4), a extensão (5), a faixa de bordo mínima (7), as linhas de dê a preferência e de tachas (17 a 24). Cada Enter em uma caixa ou clique em uma caixa de seleção redesenha.
  5. Se as linhas de dê a preferência caírem no elemento errado, escolha outra âncora (8 a 14) ou Inverter linha (3).
  6. Feche o formulário. A sinalização fica; a linha de referência vermelha é removida.

O formulário

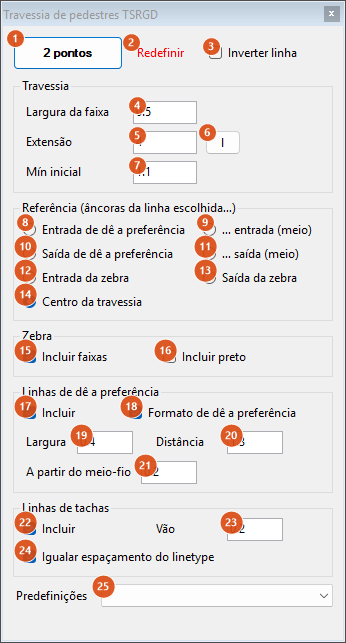

Travessia de pedestres TSRGD

Estado inicial. O formulário não tem painéis ocultos; os números são os mesmos da captura em inglês.

Linha de cima

# Controle O que faz
1 2 pontos Esconde o formulário e pede Point 1: e Point 2: (com elástico). A linha entre eles é a linha da travessia. A prévia anterior é mantida: selecionar uma nova linha começa uma nova travessia.
2 Redefinir Apaga a prévia e a linha de referência vermelha e esquece a linha. Status: Reset.
3 Inverter linha Inverte a linha selecionada, o que troca os lados de entrada e saída usados pelas âncoras.

Travessia

# Controle O que faz
4 Largura da faixa Largura de cada faixa branca ao longo da linha; os espaços entre as faixas têm a mesma largura. Aplicada no Enter.
5 Extensão Extensão das faixas através da via (transversal à linha selecionada).
6 l Mede a extensão no desenho: Base point: e depois Distance:.
7 Mín inicial Largura mínima da peça junto a cada guia. O padrão de faixas é centrado na linha e a sobra é dividida entre as guias; quando fica abaixo deste valor, cresce em passos de meio padrão. 0 põe a primeira faixa rente à guia. O TSRGD pede peças de bordo de no máximo 1,3 m, daí o padrão 1,1.

Referência (âncoras da linha escolhida…)

Qual elemento da travessia fica sobre a linha selecionada:

# Controle O que faz
8 Entrada de dê a preferência O bordo externo da linha de dê a preferência da entrada.
9 … entrada (meio) O centro da linha de dê a preferência da entrada.
10 Saída de dê a preferência O bordo externo da linha de dê a preferência da saída.
11 … saída (meio) O centro da linha de dê a preferência da saída.
12 Entrada da zebra O bordo de entrada das faixas.
13 Saída da zebra O bordo de saída das faixas.
14 Centro da travessia A linha central das faixas (padrão).

Entrada é o lado para o qual a travessia é deslocada nas âncoras de entrada; Inverter linha (3) troca-o.

Zebra

# Controle O que faz
15 Incluir faixas Desenha as faixas brancas (layer das faixas brancas de travessia). Desligado: só as linhas.
16 Incluir preto Acrescenta um quadro preto em cada espaço e ajusta a sequência para terminar em preto nas duas guias (layer das faixas pretas).

Linhas de dê a preferência

# Controle O que faz
17 Incluir Desenha uma linha de dê a preferência de cada lado da travessia.
18 Formato de dê a preferência Ligado: as linhas vão para o layer de dê a preferência ROADMARK_WHITE_GIVEWAY e são encurtadas em A partir do meio-fio nas duas pontas. Desligado: uma linha simples de largura total no layer de sinalização branca.
19 Largura Largura das linhas de dê a preferência (0,4 por padrão; no TSRGD as linhas de dê a preferência de zebra têm 0,2).
20 Distância Distância das faixas às linhas de dê a preferência.
21 A partir do meio-fio Quanto cada linha de dê a preferência é recuada de cada guia, com Formato de dê a preferência ligado.

Linhas de tachas

# Controle O que faz
22 Incluir Desenha uma linha de tachas de cada lado, com 0,1 de largura, em ROADMARK_WHITE_GIVEWAY_STUDS.
23 Vão Distância das faixas às linhas de tachas.
24 Igualar espaçamento do linetype Destinado a alongar as linhas de tachas para que o padrão de tachas do layer termine em uma tacha. Ainda não disponível: a linha de status acrescenta (spacing match pending linetype defs) e as linhas são desenhadas como estão.

Predefinições

# Controle O que faz
25 Predefinições Carrega uma predefinição e redesenha.
Predefinição Define
Zebra complete Faixa 0,5, extensão 4, mín inicial 1,1, faixas e preto ligados, dê a preferência ligado com largura 0,2, distância 1,3, a partir do meio-fio 0,2, formato ligado, tachas ligadas com vão 0,2, igualar espaçamento ligado.
Only zebra Faixas ligadas, dê a preferência e tachas desligados.
Only studs Faixas e dê a preferência desligados, distância 0, tachas ligadas com vão 0, igualar espaçamento ligado.
Only give way Faixas e tachas desligadas, dê a preferência ligado, a partir do meio-fio 0, distância 0, largura 0,2, formato ligado.
Simple line Faixas e tachas desligadas, dê a preferência ligado, a partir do meio-fio 0, distância 0, formato desligado (uma linha simples).
Cycle cross Como Only give way com largura 0,4.

A linha de status abaixo das predefinições mostra n element(s). depois de cada redesenho.

Como as opções se combinam

Todas as figuras foram produzidas executando o motor do próprio comando sobre uma linha de 10 unidades selecionada de guia a guia. As cores seguem os layers (faixas brancas, preto contraste, linhas brancas); as linhas de tachas aparecem pontilhadas porque o linetype do layer é que lhes dá o padrão, no desenho são polylines simples de 0,1 de largura. A linha magenta tracejada é a linha selecionada.

Padrão: faixas com 0,5 de largura e 4 de extensão, mín inicial 1,1 (peças de bordo de 1,25), linhas de dê a preferência de 0,4 a 1,3 das faixas recuadas 0,2 de cada guia, linhas de tachas a 0,2.

"Zebra complete": preto contraste ligado, linhas de dê a preferência de 0,2.

"Only zebra".

Largura da faixa 0,7: menos faixas, mais largas; as peças de bordo crescem para manter o padrão centrado.

Mín inicial 0: a primeira faixa começa na guia.

Formato de dê a preferência desligado: linhas simples de largura total no layer de sinalização branca.

"Only give way": duas linhas de dê a preferência de 0,2, nos bordos das faixas (distância 0), largura total.

"Only studs": duas linhas de tachas nos bordos das faixas.

"Simple line": duas linhas simples de 0,4.

Âncora "Entrada de dê a preferência": a linha selecionada é o bordo externo da linha de dê a preferência da entrada, a travessia é deslocada para longe dela.

Âncora "Entrada da zebra": a linha selecionada é o bordo de entrada das faixas.

Guardado entre sessões

Salvo no capcad.config (itens zebraCross.*) ao fechar o formulário: largura da faixa, extensão, mín inicial, distância e largura de dê a preferência, a âncora e as caixas Incluir faixas, Incluir preto, Incluir de dê a preferência, Incluir de tachas e Igualar espaçamento do linetype. A partir do meio-fio, Vão das tachas e Formato de dê a preferência não são salvos e começam em 0,2, 0,2 e ligado.

Notas

  • Layers: faixas brancas SINA_HOR_BR_FTP, preto contraste SINA_HOR_PR_FTP, linhas de dê a preferência ROADMARK_WHITE_GIVEWAY (linha simples: SINA_HOR_BRANCA), linhas de tachas ROADMARK_WHITE_GIVEWAY_STUDS. Layers ausentes são criados; o layer preto recebe a cor 250 e os demais a cor 7.
  • Faixas e quadros pretos são solids 2D; as linhas de dê a preferência e de tachas são polylines de largura constante. A travessia etiqueta cada faixa com TIPO = BRANCO ou PRETO.
  • Faixa e espaço compartilham sempre uma única largura (4); não há valor de espaço separado aqui.
  • Para as travessias brasileiras e europeias com retenções, dentes, faixas de aproximação e legendas use Travessias, CAPCAD_MARKING_CROSSING.
