Manual CapCad › Sinalização horizontal

ZigZag e barras transversais amarelas

Comando: CAPCAD_MARKING_ZIGZAG, CAPCAD_MARKING_TRANSVERSE_BAR Atualizado 2026-09-03

Esta página cobre as duas marcações longitudinais britânicas (TSRGD) que o CapCad desenha ao longo de um caminho.
Comandos CAPCAD_MARKING_ZIGZAG (zigue-zague) e CAPCAD_MARKING_TRANSVERSE_BAR (barras transversais amarelas)
Atalho nenhum, nos dois
Ribbon CAPCAD_MARKING_ZIGZAG: aba CapCad › painel Traffic Control › botão dividido Pedestrian Cross (e também em Transverse) › ZigZag Set. CAPCAD_MARKING_TRANSVERSE_BAR não tem botão de ribbon: só a linha de comando o alcança
Categoria NEW, nos dois
Formulários ZigzagForm — "ZigZag" · YellowTransverseBarsForm — "Barras transversais amarelas TSRGD". Os dois são não modais: o desenho continua ativo com o formulário aberto
CADs AutoCAD, BricsCAD, GstarCAD, ZWCAD e ARES Commander
Também aberto por nenhum

Duas marcações que ninguém desenha à mão duas vezes. O zigue-zague tem uma amplitude, um passo e um vão fixos entre traços; o conjunto de barras tem 89 posições tabeladas com espaçamento que encurta. Nos dois casos o CapCad põe tudo no lugar a partir de um caminho e um ponto.

  • Prévia ao vivo nos dois. Cada valor alterado apaga o desenho anterior e refaz.
  • Três formas de pegar o caminho no zigue-zague: caminho e ponto, ponto e direção, ou o caminho inteiro.
  • O caminho é ajustado ao conjunto. O comprimento necessário é extensão × conjuntos × 2,5, e o caminho é esticado ou encurtado para essa medida antes de desenhar.
  • Marcas terminais incluídas, no início, no fim ou nos dois, com espessura própria.
  • As tabelas do TSRGD já estão dentro. Pista principal (89 posições, até 403,95 m) e alça (44 posições, até 199,3 m).
  • Cruz vermelha no início, para você ver de onde o conjunto está partindo antes de aceitar.

O que faz

ZigZag

Desenha a marcação britânica de proibição de parada junto a uma travessia: um zigue-zague contínuo ao longo do bordo, com uma marca transversal ("terminal") em cada ponta. As medidas do TSRGD estão fixas no motor: amplitude de oscilação 0,50 m, 0,15 m entre traços consecutivos, 0,05 m descontados de cada ponta do traço, e a marca terminal com 0,55 m de comprimento e 0,05 m de folga em relação à linha.

Você controla a extensão do traço, o número de conjuntos, o afastamento do caminho, as espessuras e de que lado o desenho fica.

O comando ajusta o caminho para o comprimento que o conjunto pedido exige — extensão × conjuntos × 2,5 — esticando-o ou encurtando-o. É por isso que o Número de conjuntos muda o tamanho do desenho e não só a contagem.

Barras transversais amarelas

Desenha o conjunto de barras que avisa o motorista de um perigo à frente: barras transversais ao eixo, com espaçamento decrescente, para que a sequência seja lida como aceleração.

As posições são as do TSRGD, transcritas como distâncias acumuladas a partir do ponto clicado: 89 posições para pista principal (2,75 · 5,5 · 8,25 … 403,95) e 44 para alça (2,75 · 5,55 · 8,45 … 199,3). Barras cuja posição caia além do fim do caminho simplesmente não são desenhadas — um eixo curto recebe menos barras.

Cada barra é um retângulo fechado, preenchido, com o comprimento e a largura que você definir.

Fluxo de trabalho

ZigZag

  1. Execute CAPCAD_MARKING_ZIGZAG.
  2. Escolha o método de seleção (1, 4 ou 6).
  3. Clique em Selecionar (3) e faça a seleção que o método pede.
  4. Ajuste os parâmetros à direita, pressionando Enter em cada caixa.
  5. Se o desenho ficou do lado errado, marque Inverter lado (7); se começou pela ponta errada, Mudar o início (13).
  6. Clicar em Selecionar de novo (a legenda vira "Accept and select new") mantém o que já está desenhado e começa outro conjunto.

Barras transversais amarelas

  1. Execute CAPCAD_MARKING_TRANSVERSE_BAR na linha de comando.
  2. Escolha a classe da via (22 ou 23) e as dimensões da barra (24, 25).
  3. Clique em Selecionar entidade & ponto (21) e escolha o caminho e o ponto de partida. O ponto é marcado no desenho.
  4. Mudar qualquer valor redesenha o conjunto inteiro.
  5. Redefinir (30) apaga o conjunto e larga a seleção.

O formulário

Os números desta página são únicos e contínuos: 1 a 20 no formulário ZigZag e 21 a 30 no Barras transversais amarelas TSRGD.

ZigZag

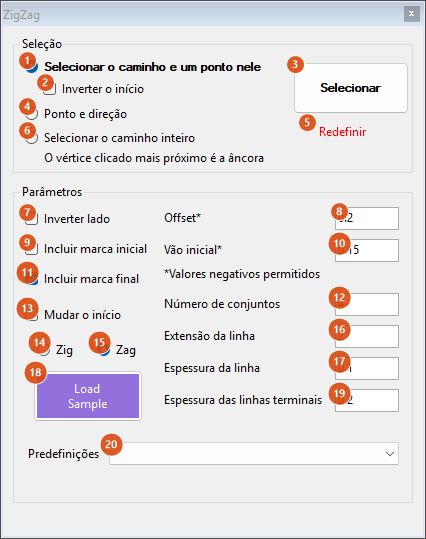

O formulário do zigue-zague. O rótulo abaixo de 6 lembra que, no modo "caminho inteiro", o vértice clicado mais próximo é a âncora.

Barras transversais amarelas

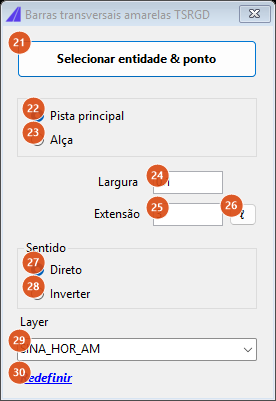

O formulário das barras transversais.

ZigZag — seleção

# Controle O que faz
1 Selecionar o caminho e um ponto nele Pede uma curva e depois um ponto sobre ela; o caminho usado é o trecho do ponto até o fim da curva. É o padrão.
2 Inverter o início Só neste método (nos outros fica desabilitado): usa o trecho do ponto até o começo da curva.
3 Selecionar Faz a seleção do método escolhido e desenha. Depois da primeira vez a legenda vira "Accept and select new": o conjunto anterior fica no desenho e um novo começa.
4 Ponto e direção Dois cliques, o segundo com elástico a partir do primeiro: o caminho é a reta entre eles.
5 Redefinir Apaga o zigue-zague e a cruz, e larga o caminho.
6 Selecionar o caminho inteiro Pede uma curva e usa toda ela. O ponto clicado decide o sentido: se cair depois do meio, a curva é invertida, de modo que o vértice mais próximo do clique seja a âncora.

ZigZag — parâmetros

# Controle O que faz
7 Inverter lado Espelha a marcação para o outro lado do caminho.
8 Offset Distância lateral do caminho até a borda mais próxima do zigue-zague. Aceita negativos.
9 Incluir marca inicial Desenha a marca transversal no começo.
10 Vão inicial O vão antes da marca inicial. Aceita negativos. Ao valor digitado o formulário sempre subtrai 0,1: é o ajuste que centraliza o conjunto, herdado do desenho original.
11 Incluir marca final Desenha a marca transversal no fim. Marcada por padrão.
12 Número de conjuntos Quantos conjuntos de zigue-zague. Também define o comprimento do caminho: o caminho é ajustado para extensão × conjuntos × 2,5.
13 Mudar o início Percorre o caminho ao contrário e troca o lado.
14 Zig O primeiro traço parte para um lado.
15 Zag Para o outro. É o padrão.
16 Extensão da linha O comprimento de cada traço ao longo do caminho.
17 Espessura da linha A espessura dos traços do zigue-zague.
18 Load Sample Pergunta se pode baixar, traz o desenho de exemplo sample-uk.dwg do servidor do CapCad e o abre.
19 Espessura das linhas terminais A espessura das duas marcas transversais.
20 Predefinições UK-TSGRD e CHILE. Hoje as duas carregam os mesmos valores: extensão 2, espessura 0,1, 4 conjuntos, offset 0,2 e terminais 0,2.

Tudo é desenhado na layer SINA_HOR_BRANCA, e uma cruz vermelha marca o início do caminho enquanto o formulário está aberto.

Barras transversais amarelas

# Controle O que faz
21 Selecionar entidade & ponto Esconde o formulário, pede o caminho e depois o ponto de partida, e marca o ponto no desenho.
22 Pista principal Usa a tabela de 89 posições. É o padrão.
23 Alça Usa a tabela de 44 posições, mais espaçada.
24 Largura A largura da barra, na direção do percurso. Padrão 0,1. Um valor não numérico ou não positivo volta ao padrão.
25 Extensão O comprimento da barra, transversal ao percurso. Padrão 3.
26 ℓ Pede um valor e o escreve em 25.
27 Direto Percorre o caminho no sentido dele. É o padrão.
28 Inverter Percorre no sentido contrário.
29 Layer SINA_HOR_BR ou SINA_HOR_AM, com a amarela selecionada.
30 Redefinir Apaga o conjunto, larga o caminho e o ponto.

Cada barra é desenhada preenchida e recebe a marca de grupo YellowTransvBars, de modo que CAPCAD_SELECT_GROUP reselecione o conjunto inteiro.

Como as opções se combinam

As figuras abaixo saíram dos próprios motores, sobre um caminho reto.

ZigZag

Predefinição UK-TSGRD com Zag, 4 conjuntos: o caminho (tracejado) foi ajustado para 2 × 4 × 2,5 = 20 m, e as duas marcas terminais fecham as pontas.

O mesmo com Zig: o primeiro traço parte para o outro lado.

O mesmo Zag com Inverter lado: a marcação espelha para o outro lado do caminho.

Zag com 6 conjuntos: o caminho passa a 2 × 6 × 2,5 = 30 m e o zigue-zague cresce junto.

Barras transversais

Pista principal, barra 3,00 × 0,10 a partir do ponto zero de um eixo de 420 m: 89 barras, a primeira a 2,75 m e a última a 403,95 m. O espaçamento cresce da esquerda para a direita, ou seja, encurta na direção do perigo.

Alça: 44 barras, terminando em 199,3 m.

Lembrado entre sessões

ZigZag: vão inicial, extensão da linha, offset, espessura da linha, número de conjuntos, espessura das linhas terminais e o método de seleção. As caixas de marca inicial/final, lado e Zig/Zag não são gravadas.

Barras transversais: nada. O formulário reabre sempre em pista principal, direto, largura 0,1, extensão 3 e layer SINA_HOR_AM.

Notas

  • Fechar o formulário do ZigZag não apaga o desenho — só a cruz vermelha do início. Redefinir apaga o zigue-zague.
  • Clicar em Selecionar de novo no ZigZag não apaga o conjunto anterior: ele passa a ser um resultado definitivo e um novo conjunto começa.
  • O Número de conjuntos não limita quantos traços são desenhados: ele define o comprimento do caminho, e o motor preenche o comprimento que houver.
  • CAPCAD_MARKING_TRANSVERSE_BAR não tem botão de ribbon. Nos painéis em inglês existe um botão "Yellow Transv' Bars", mas ele executa CAPCAD_MARKING_SPEED_REDUCTION_LINES (as LRV brasileiras), não este comando.
  • No formulário das barras transversais, "usar eixo" e o par de pontos início/fim não existem: eram controles já desabilitados no formulário original e não carregam comportamento a reproduzir.
