Contenção — defensa e barreira - Manual CapCad - CapCad: Sinalização Viária em CAD


Comandos	`CAPCAD_RESTRAINT` (formulário Contenção) e `CAPCAD_BATCH_RESTRAINT` (inserção em lote)
Atalho	`DEF` para `CAPCAD_RESTRAINT`; a inserção em lote não tem atalho
Ribbon	aba CapCad › painel Segurança › botão dividido Contenção › Defensa & Barreira e Inserir Defensa em Lote
Categoria	Segurança para `CAPCAD_RESTRAINT`; a inserção em lote está mapeada como Horizontal: tools
Formulários	`DefensaForm` — "Contenção", 7 abas; `DefensaBatchForm` — "Inserção de defensa em lote". Os dois são não modais: você clica pontos no desenho com eles abertos
CADs	`CAPCAD_RESTRAINT`: AutoCAD, BricsCAD, GstarCAD, ZWCAD, ARES Commander. `CAPCAD_BATCH_RESTRAINT`: AutoCAD
Também aberto por	nenhum. A planilha de trechos produzida por `CAPCAD_ANALYTICS_RESTRAINT` é a entrada natural da inserção em lote

Uma defensa é um paralelo do eixo com comprimento inteiro em lâminas e um terminal em cada ponta — e é isso que este comando entrega de uma vez. Com OFFSET, TRIM e INSERT você faz a mesma coisa em cinco passos e ainda tem de conferir a metragem.

Quatro maneiras de dizer onde. Dois pontos clicados, um ponto mais extensão, km mais extensão ou km ao km — a que estiver mais perto da sua planilha de projeto.
Metragem que fecha. Ao afastar do eixo, o comprimento muda na curva; o corpo é reancorado no ponto inicial e ajustado a múltiplos de 4 m para defensa e de 1,50 m para barreira.
Espaço para os terminais. O corpo pode recuar 12 m em cada ponta para que os blocos terminais ocupem as extremidades sem sobrepor a defensa.
Terminais com atributos. Os blocos são trazidos da biblioteca, escalados, girados e carimbados com estaca, tramo e função; o que não for encontrado é nomeado no relatório, não descartado em silêncio.
Talude junto. A hachura de talude pode ser desenhada na mesma passada, a partir do corpo afastado do valor que você indicar.
Do relatório ao desenho. A inserção em lote lê a planilha em km ou em coordenadas e desenha a quilometragem inteira de uma vez, com layer por ação.

O que faz

CAPCAD_RESTRAINT desenha um dispositivo de contenção lateral — defensa metálica, barreira de concreto ou um objeto genérico — como uma polyline paralela ao eixo, mais os dois blocos terminais nas pontas.

A cadeia é sempre a mesma:

Dois pontos. O método de posicionamento escolhido produz um ponto inicial e um final: clicados, ou calculados a partir de uma estaca e de uma extensão.
Projeção no eixo. Os dois pontos são projetados perpendicularmente sobre o eixo (alcance de 500 unidades) e ordenados por estaca.
O trecho. A parte do eixo entre as duas estacas vira a linha de referência do dispositivo.
O afastamento. Esse trecho é deslocado lateralmente pelo offset. Um offset positivo desenha o corpo à direita do sentido crescente do eixo (o CapCad chama isso de crescente); decrescente o coloca à esquerda.
A metragem. Numa curva, o paralelo fica mais longo ou mais curto que o trecho de eixo. O corpo é então reancorado no ponto inicial e ajustado ao múltiplo do objeto: 4 m (uma lâmina) para defensa e para personalizado, 1,50001 m para barreira — o 0,00001 a mais evita que o comprimento caia exatamente sobre um limite do padrão de linetype.
A folga dos terminais. Se os terminais não devem sobrepor o corpo, ele encolhe 24 m — 3 lâminas de 4 m em cada ponta — para que os blocos ocupem as extremidades.
Os terminais. Dois blocos são posicionados nas pontas do corpo, virados para fora, escalados e carimbados.

O corpo é desenhado no layer corrente. A inserção em lote, essa sim, resolve o layer pela ação (DEFENSA_IMP, DEFENSA_MAN, DEFENSA_REM, DEFENSA_SUB do catálogo de layers ativo).

As abreviaturas dos terminais

A aba Info do formulário traz o glossário que o projeto usa, baseado na ABNT NBR 6971 — Defensas metálicas: projeto e implantação:

Sigla	Terminal
TAI	terminal amortecedor de impacto (item 3.4.3 da norma)
TAE	terminal absorvedor de energia (item 3.4.4)
TAEN	terminal amortecedor de energia de não abertura (item 3.4.4)
TA	terminal abatido (item 3.4.5)
TAT	terminal ancorado no talude (não está na lista de blocos; seria o item 3.4.6, ou o item 6.1 c)
TAR	terminal aéreo (não normatizado, mas usado ou encontrado como existente)
TAJ	terminal aéreo enrijecido
TT	transição tripla onda (item 5.8)
TD	transição dupla onda (não está na lista de blocos: a representação é igual à TT)

Fluxo de trabalho

Execute CAPCAD_RESTRAINT (ou digite DEF). O formulário abre ao lado do desenho.
Na aba Principal, escolha o método de posicionamento (2, 3, 5 ou 8) e preencha as caixas dele. Clicar dentro de uma caixa já seleciona o método a que ela pertence.
Escolha o objeto (27, 28 ou 29) e o afastamento: Detectar pelo ponto (11) mede a distância do ponto clicado até o eixo, ou Fixo (12) usa o valor de 13.
Ajuste os terminais (1, 16 a 20) e a ação do corpo (48, 49, 51, 52).
Clique em Inserir (40).
Nos métodos por ponto, o comando pede Ponto inicial e, em 2 pontos, também Ponto extensão.
O comando pede Selecione o eixo — uma polyline ou linha.
O corpo é desenhado, o talude é acrescentado se Adicionar talude (54) estiver marcado, os blocos terminais são inseridos, e a linha de comando resume: comprimento do corpo, estaca inicial e final, sentido, e quantos terminais entraram de quantos planejados.

O formulário continua aberto para o próximo trecho.

O formulário Contenção

Os números 1 a 95 percorrem as sete abas de Contenção; 96 a 132 são a inserção em lote, mais adiante.

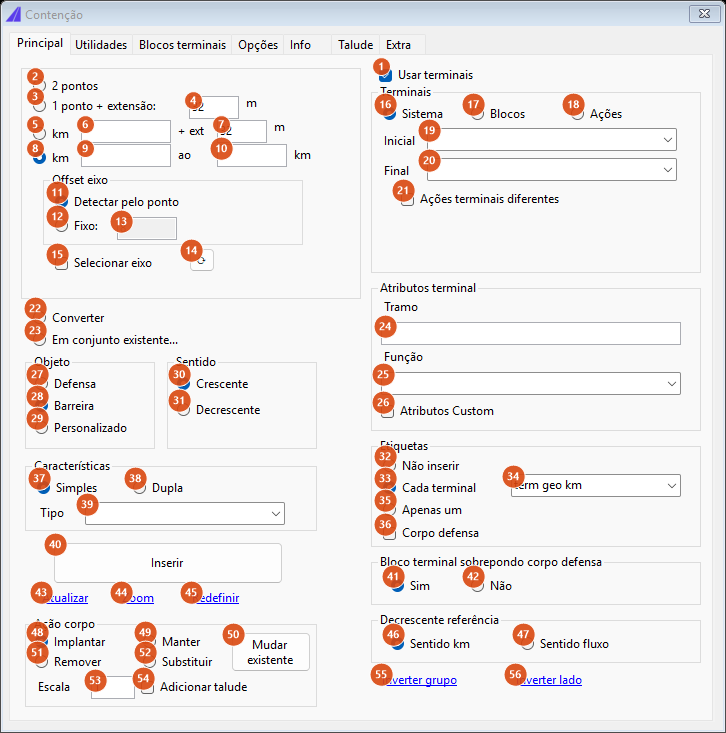

Contenção, aba Principal

Aba Principal, o formulário como abre: método km ao km, objeto Barreira, sentido Crescente, ação Implantar.

Aba 1: Principal

Método de posicionamento (quadro superior esquerdo)

#	Controle	O que faz
2	2 pontos	O comando pede dois pontos no desenho; eles são projetados no eixo e delimitam o trecho.
3	1 ponto + extensão:	O comando pede um ponto; ele dá a estaca inicial, e o final é essa estaca mais a extensão de 4.
4	extensão (padrão 32)	A extensão do método 3, em metros — ou em lâminas, se Lâminas (=4m) (84) estiver marcado, quando cada unidade vale 4 m. Digitar aqui já seleciona o método 3.
5	km (+ ext)	Estaca inicial em quilômetros na caixa 6, mais a extensão da caixa 7. Um valor zero em qualquer das duas é recusado, então um trecho que comece exatamente em km 0+000 não pode ser digitado.
6	km inicial	Em quilômetros (o comando multiplica por 1 000).
7	extensão (padrão 32)	A extensão do método 5, em metros ou em lâminas.
8	km (ao km)	Estaca inicial na caixa 9 e final na caixa 10, as duas em quilômetros. Também recusa zero. Este é o método padrão.
9, 10	km inicial, km final	Em quilômetros.
22	Converter	Transformar uma polyline existente em corpo de contenção. Ainda não portado: o comando informa isso na linha de comando.
23	Em conjunto existente…	Acrescentar a um conjunto já desenhado. Ainda não portado: o comando informa isso e não chega a calcular nada.

Nos dois métodos por km, o comando enquadra a vista no trecho resolvido.

Offset eixo

#	Controle	O que faz
11	Detectar pelo ponto	O afastamento é a distância do ponto clicado até o eixo. Só faz sentido nos métodos 2 e 3, que têm ponto clicado; nos métodos por km não há ponto de onde medir e o valor de 13 é usado.
12	Fixo:	Usa o valor da caixa 13 como afastamento.
13	afastamento fixo	Distância do eixo, em unidades do desenho. A caixa fica desabilitada enquanto Detectar pelo ponto estiver marcado. Padrão 8.
14	⟳	Sem efeito nesta versão: o botão não tem handler.
15	Selecionar eixo	Sem efeito nesta versão: o comando sempre pede o eixo ao clicar em Inserir.

Nos métodos por ponto, o lado do ponto clicado decide o sentido: um ponto à esquerda do eixo torna o trecho decrescente, um à direita, crescente. Os botões 30 e 31 valem para os métodos por km.

Objeto, Sentido, Características

#	Controle	O que faz
27	Defensa	Defensa metálica: comprimento ajustado a múltiplos de 4 m.
28	Barreira	Barreira de concreto: múltiplos de 1,50001 m. É o padrão do formulário.
29	Personalizado	Objeto genérico; ajusta como a defensa, em múltiplos de 4 m.
30	Crescente	Corpo à direita do sentido crescente do eixo.
31	Decrescente	Corpo à esquerda, e o afastamento entra com sinal negativo.
37, 38	Simples, Dupla	Sem efeito nesta versão: o número de ondas não é lido pelo motor.
39	Tipo	Sem efeito nesta versão; a lista está vazia.

Ação corpo, escala e talude

#	Controle	O que faz
48, 49, 51, 52	Implantar, Manter, Remover, Substituir	A ação do trecho. Ela é herdada pelos dois terminais, a menos que Ações terminais diferentes (21) esteja marcada, e escolhe qual bloco terminal é usado quando Diferenciar situação (78) estiver ligado. Na inserção em lote é ela que escolhe o layer.
50	Mudar existente	Sem efeito nesta versão: o botão não tem handler.
53	Escala	Escala dos blocos terminais. Vazio, zero ou negativo vale 1.
54	Adicionar talude	Depois de desenhar o corpo, desenha a hachura de talude a partir dele, com os quatro valores da aba Talude (88 a 91).

Terminais (coluna direita)

#	Controle	O que faz
1	Usar terminais	Desmarcada, nenhum bloco terminal é resolvido nem inserido, e a linha de comando informa "Terminais desligados". Os quadros Terminais e Atributos terminal ficam desabilitados junto.
16	Sistema	O tipo digitado nas caixas 19 e 20 é usado como nome de bloco. Com as duas caixas vazias — o estado inicial — os nomes saem vazios e nenhum terminal é encontrado.
17	Blocos	Usa os nomes da aba Blocos terminais (81 e 82), variados por ação se Diferenciar situação (78) estiver marcada. Marcar esta opção também desliga o recuo de 24 m descrito em 42.
18	Ações	Nem tipo nem nome: os dois terminais usam o bloco padrão do CapCad, `DEF_TERMINAL_IMP`.
19, 20	Inicial, Final	Caixas de texto livre (as listas vêm vazias). Sob Sistema elas são os nomes dos blocos.
21	Ações terminais diferentes	Desmarcada, os dois terminais herdam a ação do corpo. Marcada, cada terminal tem a sua ação — mas as opções por terminal ainda não existem no formulário, então na prática os dois continuam com a ação do corpo.
24	Tramo	Sem efeito nesta versão: o valor não chega aos atributos dos blocos.
25	Função	Sem efeito nesta versão; a lista está vazia.
26	Atributos Custom	Sem efeito nesta versão.

Etiquetas

Todo o quadro está inerte nesta versão: o motor de etiquetas ainda não foi portado, então nada é escrito ao lado da defensa.

#	Controle	O que faz
32	Não inserir	Sem efeito nesta versão.
33	Cada terminal	Sem efeito nesta versão. É a opção marcada por padrão, e a única que mostra a lista 34.
34	estilo da etiqueta	Duas opções, `term geo km` e `acao term geo km`. Só aparece com 33 marcado. Sem efeito nesta versão.
35	Apenas um	Sem efeito nesta versão.
36	Corpo defensa	Sem efeito nesta versão.

Sobreposição e referência de sentido

#	Controle	O que faz
41	Sim	O bloco terminal pode sobrepor o corpo: o corpo mantém o comprimento inteiro.
42	Não	O corpo abre espaço: ele encolhe 24 m (12 m em cada ponta) para os blocos. Se o corpo ajustado não passar de 24 m, o comando recusa com "extensão mínima não atingida para os terminais". O recuo não se aplica quando os terminais vêm de nomes de bloco próprios (opção Blocos, 17).
46	Sentido km	Referência do sentido decrescente: a quilometragem. Padrão.
47	Sentido fluxo	Referência do sentido decrescente: o fluxo. Num trecho decrescente esta escolha decide se os dois terminais trocam de ponta — com Sentido km nos métodos por ponto, com Sentido fluxo nos métodos por km. A decisão é calculada, mas esta versão ainda não a aplica: os dois blocos ficam onde estavam de qualquer modo.

Um dos dois botões do quadro Bloco terminal sobrepondo corpo defensa tem de estar marcado; se nenhum estiver, Inserir avisa "Selecione a metodologia de sobreposição do bloco terminal." e não roda.

Ações do rodapé

#	Controle	O que faz
40	Inserir	Roda a cadeia inteira: pede os pontos que faltarem, pede o eixo, desenha o corpo, o talude e os terminais, e resume na linha de comando.
43	Atualizar	Sem efeito nesta versão: o link não tem handler.
44	Zoom	Sem efeito nesta versão.
45	Redefinir	Sem efeito nesta versão.
55	Inverter grupo	Sem efeito nesta versão.
56	Inverter lado	Sem efeito nesta versão.

Quando o comando não consegue resolver o trecho, a linha de comando diz por quê: selecione um método de posicionamento, informe a extensão, valores de km inválidos, impossível determinar — muito longe ou fora do eixo, extensão mínima não atingida para os terminais (24 unidades), extensão provida muito pequena (menor que 4), mesmo ponto inicial e final (OSNAP ligado?) ou impossível determinar o offset.

Aba 2: Utilidades

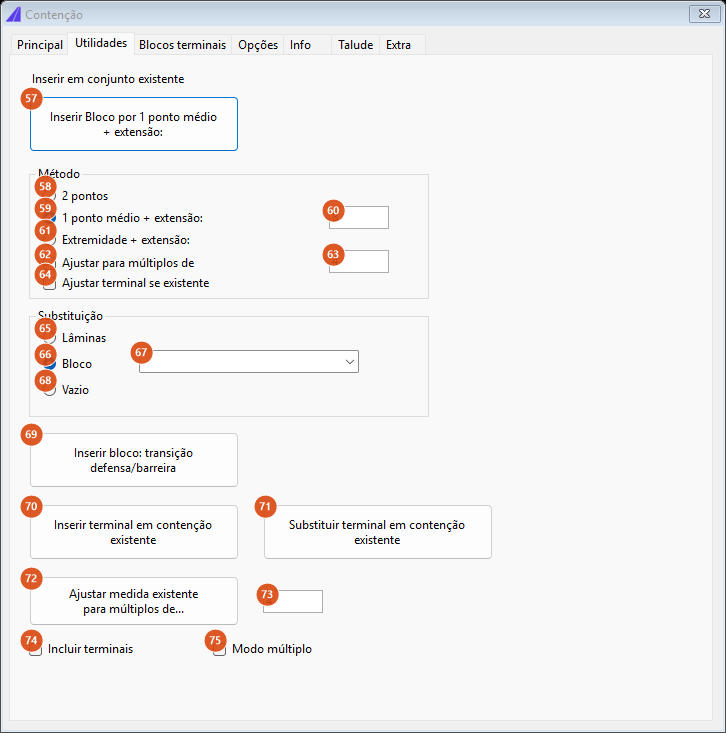

Contenção, aba Utilidades

Aba Utilidades: edição de contenções já desenhadas.

Esta aba é um segundo conjunto de ferramentas, para editar contenções existentes em vez de criar novas. Nenhum dos seus controles tem efeito nesta versão — o motor de edição ainda não foi portado. Os controles são: Inserir Bloco por 1 ponto médio + extensão (57); o quadro Método com 2 pontos (58), 1 ponto médio + extensão (59) e sua caixa (60), Extremidade + extensão (61), Ajustar para múltiplos de (62) e sua caixa (63), e Ajustar terminal se existente (64); o quadro Substituição com Lâminas (65), Bloco (66) e sua lista (67) e Vazio (68); e os botões Inserir bloco: transição defensa/barreira (69), Inserir terminal em contenção existente (70), Substituir terminal em contenção existente (71) e Ajustar medida existente para múltiplos de… (72) com a caixa 73, Incluir terminais (74) e Modo múltiplo (75).

Aba 3: Blocos terminais

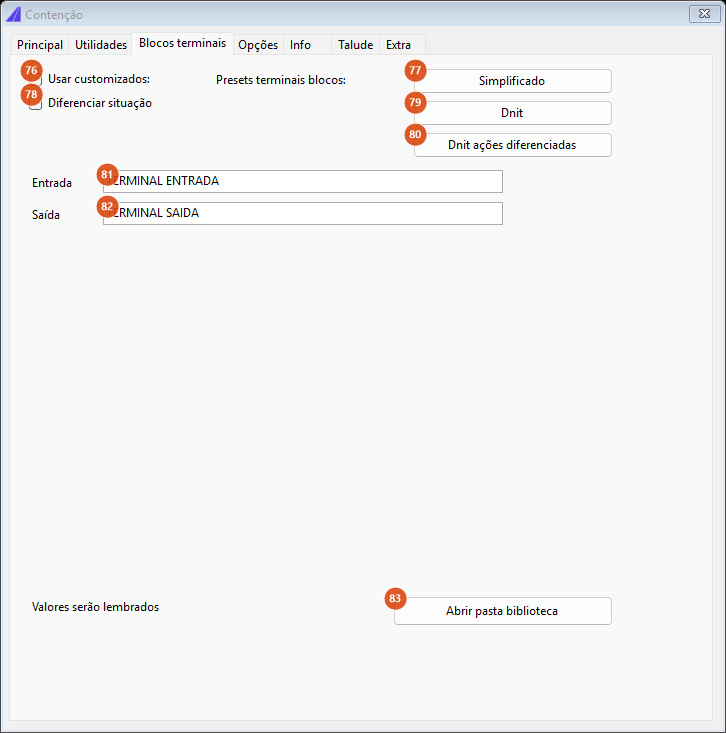

Contenção, aba Blocos terminais

Aba Blocos terminais: os nomes usados quando a opção Blocos (17) está marcada.

#	Controle	O que faz
76	Usar customizados:	Sem efeito nesta versão: quem liga os nomes desta aba é a opção Blocos (17) da aba Principal.
77	Simplificado	Preset de nomes de bloco. Sem efeito nesta versão: o botão não tem handler.
78	Diferenciar situação	Usa um bloco diferente por ação. Manter, Remover e Substituir têm campos próprios no modelo, mas o formulário ainda não os expõe, então os três caem no nome base; Implantar usa o nome base por definição.
79	Dnit	Preset de nomes. Sem efeito nesta versão.
80	Dnit ações diferenciadas	Preset de nomes. Sem efeito nesta versão.
81	Entrada	Nome do bloco terminal de entrada. Padrão `TERMINAL ENTRADA`.
82	Saída	Nome do bloco terminal de saída. Padrão `TERMINAL SAIDA`.
83	Abrir pasta biblioteca	Sem efeito nesta versão: o botão não tem handler.

O rótulo Valores serão lembrados é uma promessa que esta versão não cumpre: o formulário Contenção não guarda nada entre sessões.

Aba 4: Opções

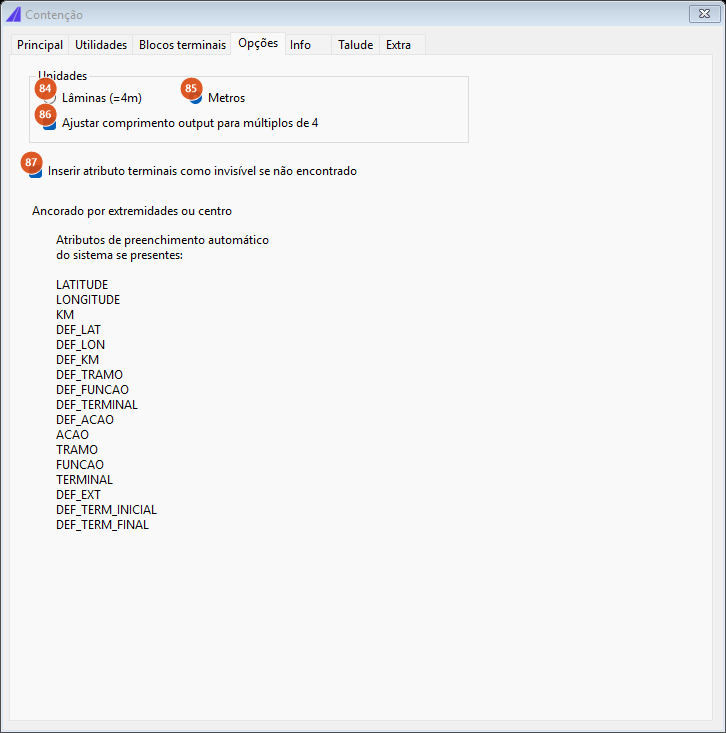

Contenção, aba Opções

Aba Opções: unidades, ajuste de metragem e a lista dos atributos preenchidos automaticamente.

#	Controle	O que faz
84	Lâminas (=4m)	As caixas de extensão (4 e 7) passam a valer quantidade de lâminas: cada unidade vale 4 m. Nunca se aplica às caixas de km.
85	Metros	As caixas de extensão estão em metros. Padrão.
86	Ajustar comprimento output para múltiplos de 4	Liga o ajuste de metragem inteiro. Desmarcada, o corpo fica com o comprimento cru do paralelo — e, junto com o ajuste, saem também as verificações de comprimento mínimo e a folga dos terminais, que vivem dentro do mesmo bloco.
87	Inserir atributo terminais como invisível se não encontrado	Sem efeito nesta versão.

A lista de atributos preenchidos automaticamente quando o bloco terminal os tiver: LATITUDE, LONGITUDE, KM, DEF_LAT, DEF_LON, DEF_KM, DEF_TRAMO, DEF_FUNCAO, DEF_TERMINAL, DEF_ACAO, ACAO, TRAMO, FUNCAO, TERMINAL, DEF_EXT, DEF_TERM_INICIAL, DEF_TERM_FINAL.

Aba 5: Info

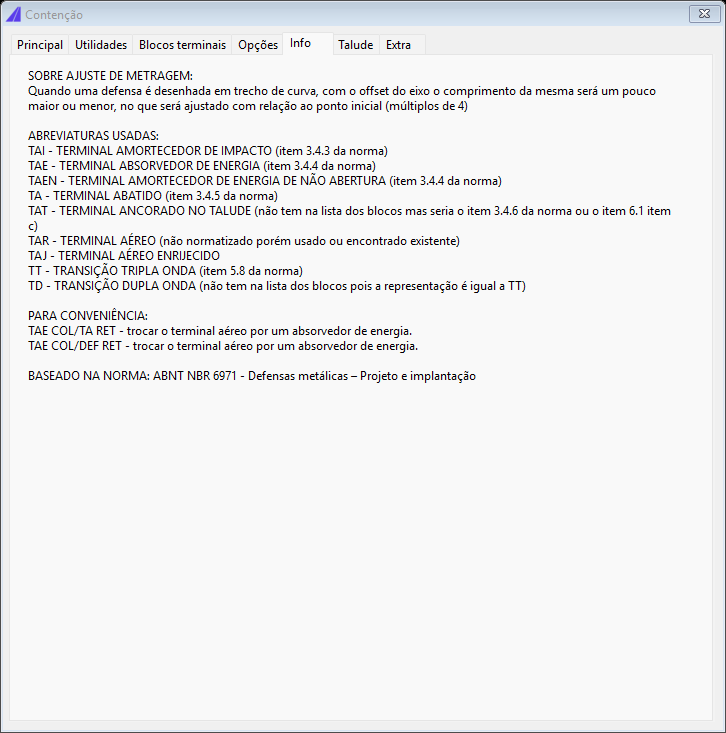

Contenção, aba Info

Aba Info: o texto que o formulário mostra sobre o ajuste de metragem e o glossário de terminais, com a referência à ABNT NBR 6971.

Esta aba é só texto; não tem controles.

Aba 6: Talude

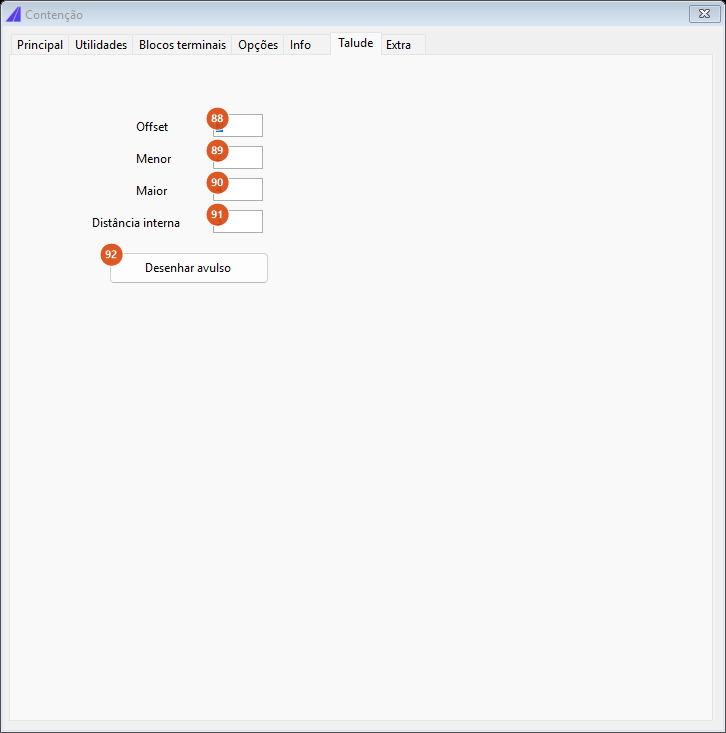

Contenção, aba Talude

Aba Talude: os quatro números da hachura desenhada junto com a defensa.

#	Controle	O que faz
88	Offset	Distância entre o corpo da defensa e a linha base da hachura de talude. Zero desenha a hachura sobre o próprio corpo. Padrão 5.
89	Menor	Comprimento do traço curto. Padrão 2.
90	Maior	Comprimento do traço longo. Padrão 4.
91	Distância interna	Espaçamento entre traços ao longo da linha base. Padrão 3.
92	Desenhar avulso	Desenhar talude sem defensa. Sem efeito nesta versão: o botão dispara um evento que nenhum comando escuta. Use `CAPCAD_ROAD_EMBANKMENT` para isso.

Os quatro valores só são usados quando Adicionar talude (54) está marcada na aba Principal. A hachura é descrita em detalhe na página do talude.

Aba 7: Extra

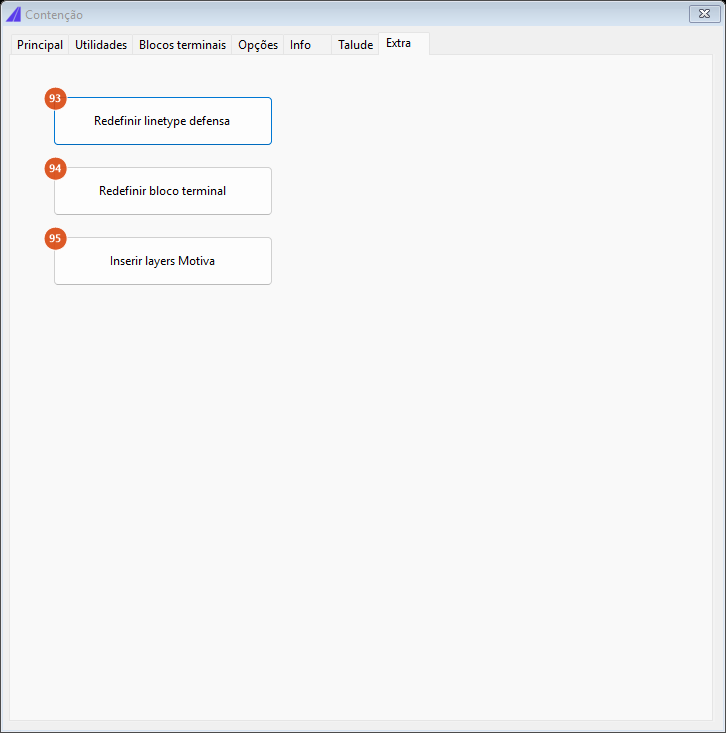

Contenção, aba Extra

Aba Extra: três utilitários de manutenção.

Nenhum dos três tem efeito nesta versão: Redefinir linetype defensa (93), Redefinir bloco terminal (94) e Inserir layers Motiva (95).

Como as opções se combinam

As figuras abaixo foram produzidas rodando o próprio motor de posicionamento sobre um eixo de exemplo com 340 m (uma reta, uma curva e outra reta), no método km ao km, de 0,040 a 0,260 — 220 m de trecho de eixo.

Afastamento e sentido

Corpo afastado 8 m, sentido crescente

Offset 8 m, sentido crescente: o corpo (laranja) fica à direita do eixo (tracejado). Como parte do trecho está em curva, o paralelo saiu com 221,08 m; ajustado a múltiplos de 4 m, o corpo entregue tem 220 m.

O mesmo trecho no sentido decrescente

O mesmo trecho com sentido decrescente: o corpo passa para o outro lado. Do lado interno da curva o paralelo encurta (219,24 m) em vez de alongar, e o ajuste o leva igualmente a 220 m.

Folga para os terminais

Corpo recuado 24 m com os dois blocos terminais

Com Não em "Bloco terminal sobrepondo corpo defensa", o corpo perde 12 m em cada ponta: de 220 m para 196 m. Os dois blocos terminais (setas azuis) ficam nas pontas do corpo, virados para fora — o de entrada na ponta de estaca menor, o de saída na maior.

Múltiplos por objeto

O ajuste usa o múltiplo do objeto escolhido. No mesmo trecho, o paralelo cru de 221,08 m vira:

Objeto	Múltiplo	Comprimento entregue
Defensa, Personalizado	4 m	220,00 m
Barreira	1,50001 m	220,50 m

A inserção em lote

CAPCAD_BATCH_RESTRAINT desenha uma quilometragem inteira de contenção a partir de uma planilha colada. É o destino natural da planilha de trechos que a análise de zona livre produz.

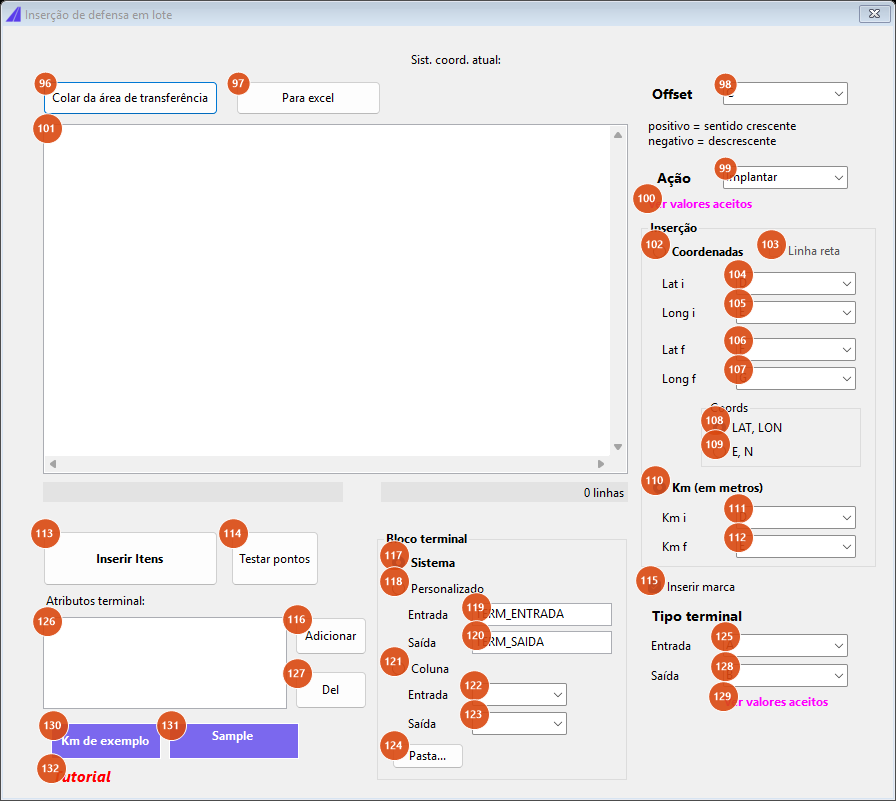

Inserção de defensa em lote

O formulário de lote: a área de texto à esquerda recebe a planilha, e as listas à direita dizem qual coluna é o quê.

Cada linha da área de texto é um trecho. As colunas são separadas por tabulação — colar direto do Excel já vem assim — e cada lista da direita nomeia a letra da coluna (A, B, C…) de onde vem aquele dado. Uma linha sem nenhuma tabulação é ignorada em silêncio.

O comando usa o eixo do projeto (não pede seleção), a menos que Linha reta (103) esteja marcada. Cada trecho é resolvido pela mesma cadeia do formulário interativo, e o corpo mais os dois blocos terminais vão para o layer da ação (DEFENSA_IMP, DEFENSA_MAN, DEFENSA_REM ou DEFENSA_SUB).

Os controles

#	Controle	O que faz
96	Colar da área de transferência	Traz o texto da área de transferência, informa quantas linhas vieram e salva a área de texto. Ele acrescenta o literal `" linhas inseridas"` ao fim do texto colado — comportamento herdado, mantido sem alteração; a linha extra não tem tabulação e por isso é ignorada.
97	Para excel	Manda a área de texto para o Excel como tabela. Sem dados, avisa.
98	Offset	Coluna do afastamento. O sinal dá o lado: positivo = crescente (direita), negativo = decrescente (esquerda). O valor absoluto é a distância ao eixo.
99	Ação	Ou uma das quatro palavras fixas (`Implantar`, `Manter`, `Remover`, `Substituir`), ou uma letra de coluna, e aí a ação vem de cada linha. Na coluna também são aceitos `IMP`, `MAN`, `REM` e `SUB`.
100	Ver valores aceitos	Mostra a lista de palavras aceitas na coluna de ação.
101	área de texto	A planilha. O contador embaixo mostra quantas linhas há. Ao rodar, o conteúdo é salvo em `def_batch_last.txt` na pasta de exports e recarregado na próxima abertura ("última vez carregada").
102	Coordenadas	Cada linha traz as coordenadas dos dois extremos, nas colunas 104 a 107.
103	Linha reta	Só em modo Coordenadas: o trecho é o segmento reto entre os dois pontos, sem projeção no eixo, sem paralelo e sem ajuste de metragem. Do afastamento sobra apenas o sinal, que dá o lado. Neste modo o eixo do projeto é opcional.
104 a 107	Lat i / Long i / Lat f / Long f	Colunas dos dois extremos. Os rótulos mudam para `Y` e `X` quando E, N (109) é escolhido.
108	LAT, LON	Os valores são geográficos e são convertidos para o sistema de coordenadas do projeto.
109	E, N	Os valores já estão no sistema do desenho.
110	Km (em metros)	Cada linha traz a estaca inicial e final, nas colunas 111 e 112. Apesar do rótulo "Km", os valores são lidos em metros.
111, 112	Km i, Km f	Colunas das duas estacas.
113	Inserir Itens	Roda o lote. O formulário se esconde durante a execução. Ao fim mostra, quando houver, o relatório de blocos, a mensagem de interrupção e a lista de erros por linha.
114	Testar pontos	Resolve as linhas sem desenhar contenção e marca os dois extremos de cada trecho no layer de teste de pontos, oferecendo enquadrar a vista neles. É a forma de conferir a planilha antes de desenhar.
115	Inserir marca	Insere as duas etiquetas informativas de cada trecho.
116	Adicionar	Acrescenta um par atributo/coluna à lista 126: primeiro a letra da coluna, depois o nome do atributo. Cada par é gravado nos dois blocos terminais daquela linha.
117	Sistema	Os dois blocos terminais são o bloco padrão do CapCad. Só neste modo as listas Tipo terminal (125 e 128) ficam habilitadas.
118	Personalizado	Nomes fixos, digitados em 119 e 120, iguais para todas as linhas.
119, 120	Entrada, Saída	Os nomes fixos. Padrões `TERM_ENTRADA` e `TERM_SAIDA`.
121	Coluna	Os nomes dos blocos vêm de colunas da planilha, indicadas em 122 e 123. Antes de desenhar, o comando confere linha a linha se cada bloco existe e interrompe com um relatório se algum faltar.
122, 123	Entrada, Saída (coluna)	As colunas dos nomes de bloco.
124	Pasta…	Abre a pasta de biblioteca de blocos do projeto no Explorer.
125, 128	Entrada, Saída (tipo terminal)	Colunas com a sigla do terminal (TAI, TAE, TT…), gravada no atributo do bloco. Habilitadas só no modo Sistema.
126	lista de atributos	Pares atributo → coluna aplicados aos blocos terminais de cada linha.
127	Del	Remove o par selecionado da lista.
129	Ver valores aceitos	Mostra o glossário de siglas de terminal da NBR 6971.
130	Km de exemplo	Preenche a área de texto com sete linhas de exemplo em modo km, define as colunas correspondentes e realça de azul-claro as listas que foram usadas.
131	Sample coordenadas	O mesmo para o modo Coordenadas, com coordenadas geográficas.
132	Tutorial	Abre o vídeo de tutorial no navegador.

Uma lista de coluna vazia significa coluna A. As letras são maiúsculas: uma letra minúscula não aponta para coluna nenhuma e a célula simplesmente não é encontrada.

O que interrompe um lote

Três situações param a execução inteira (as linhas já desenhadas ficam): em modo Coordenadas, uma coluna de coordenada além do fim da linha; em modo Km, as duas colunas de estaca além do fim da linha; e, também em modo Km, apenas uma delas além do fim. Erros de uma linha só — um ponto que não se projeta no eixo, dois pontos coincidentes, offset que falha — são listados no relatório final e o lote continua.

Lembrado entre sessões

O formulário Contenção não guarda nada: ele volta sempre ao estado inicial (km ao km, Barreira, Crescente, Implantar, offset detectado pelo ponto, terminais ligados no modo Sistema, sobreposição Sim, referência Sentido km, ajuste a múltiplos de 4 ligado).

O formulário de lote guarda, sob a família de chaves BatchDefensa. e FORM_BATCH_DEFENSA.: as colunas de tipo de terminal (125, 128), as quatro colunas de coordenada (104 a 107), as duas de estaca (111, 112), a escolha Km / Coordenadas (110, 102), a escolha LAT, LON / E, N (108, 109), Linha reta (103), o modo de bloco terminal (117, 118, 121), os dois nomes fixos (119, 120), as duas colunas de bloco (122, 123) e a lista de atributos (126). A coluna de Offset (98) e a de Ação (99) são gravadas mas não relidas na abertura. A área de texto é restaurada do arquivo def_batch_last.txt.

Notas

Com Sistema (16) marcado e as caixas Inicial e Final vazias, nenhum terminal é inserido. Nesse modo o tipo digitado é usado como nome de bloco, e um nome vazio não resolve; a linha de comando lista "bloco não encontrado". Digite a sigla do terminal nas duas caixas, ou escolha Blocos (17) e use os nomes da aba Blocos terminais, ou escolha Ações (18) para cair no bloco padrão DEF_TERMINAL_IMP.
Os nomes dos terminais saem cruzados. O bloco chamado de entrada recebe o valor da caixa Final e o de saída o da caixa Inicial. É o comportamento herdado, mantido sem alteração; se as duas siglas forem diferentes, confira em qual ponta cada uma aparece.
A estaca gravada em cada terminal é a da outra ponta. DEF_KM e KM são lidos do vértice oposto àquele em que o bloco é inserido. Também herdado e mantido.
A defensa é desenhada no layer corrente. Só a inserção em lote resolve o layer pela ação. Se quiser o corpo num layer de contenção, deixe-o corrente antes de clicar em Inserir, ou use o lote.
O talude desenhado junto com a defensa também vai para o layer corrente, ao contrário do CAPCAD_ROAD_EMBANKMENT, que usa o layer TALUDE do catálogo ativo.
Os métodos por km recusam o valor zero, então um trecho que comece exatamente em km 0+000 não pode ser digitado. Use 2 pontos nesse caso.
O método km + ext mistura duas leituras de estaca. O ponto inicial é procurado pela medida bruta ao longo do eixo, mas o final é calculado a partir da estaca normalizada. Num eixo que comece em km 0 sem equações de estaca os dois valores coincidem; em outro eixo, o fim do trecho pode sair deslocado. Confira o resultado quando o eixo tiver km inicial diferente de zero.
A inserção em lote existe hoje apenas no AutoCAD; nos outros CADs ela aparece como recurso ainda não disponível.
