Relatório de entidades

Comando: CAPCAD_REPORT_ENTITY Atualizado 2026-09-03
Comando CAPCAD_REPORT_ENTITY
Ribbon aba CapCad › painel CAD Utilities › botão dividido Tools › Entity Report. Aparece também nos painéis Construtivo, BIM e Geo Tools GENERIC
Categoria CAD Utils: Segment (no mapa de categorias) — na prática é um relatório
Formulário EntityReportForm — "Relatório de entidades CapCad", não modal: ele se esconde durante a geração e volta ao final, e fica aberto até você fechá-lo
CADs AutoCAD, BricsCAD, GstarCAD e ZWCAD. Não existe no ARES Commander
Também aberto por o botão Entity Report… da aba Ferramentas de Relatórios
Páginas relacionadas Relatórios (os quantitativos de projeto) · Entidades, grupos e diagnóstico (o caminho de volta: selecionar pelo identificador)

O relatório genérico: qualquer entidade, qualquer propriedade, uma planilha. Enquanto os Relatórios sabem o que é uma faixa e o que é uma placa, este comando não pressupõe nada — ele despeja o desenho numa tabela e deixa você escolher o que entra em cada coluna.

  • Filtra por tipo, por layer e por nome de bloco. Três filtros combinados, com curingas (*, ?, #), aceitando listas coladas de uma planilha.
  • Colunas que os outros relatórios não têm. Cada tag de atributo, cada propriedade dinâmica e cada aplicativo de XData vira uma coluna própria — inclusive os XData de outros programas.
  • Agrupa e soma na hora. Uma linha por combinação de valores, com as quantidades somadas e a contagem, sem passar por tabela dinâmica.
  • Abre direto no Excel, colorido. O cabeçalho sai com cores por família de coluna, filtro automático e largura ajustada.
  • Sai pronto para voltar ao desenho. A coluna do identificador é a que CAPCAD_SELECT_BY_HANDLE lê: cole a célula e a entidade é selecionada e enquadrada.
  • Guarda a configuração. Todas as caixas, campos e formatos voltam como você deixou na última vez.

O que faz

O comando percorre um conjunto de entidades, descarta o que não passa nos filtros e transforma cada entidade que sobra numa linha de tabela, com uma coluna por propriedade pedida. Em seguida, se você quiser, agrupa essas linhas e soma colunas numéricas. No final, a tabela sai em texto, CSV, CapData (JSON) ou numa planilha do Excel.

Não há inteligência de projeto aqui: o comando não sabe o que é uma faixa, um zebrado ou uma placa. Ele conhece tipos do CAD (polyline, bloco, hachura…) e propriedades do CAD (layer, linetype, área, atributos, XData). É exatamente por isso que ele serve para o que os relatórios de projeto não cobrem — conferir um desenho de terceiros, achar todos os blocos de um nome, somar áreas por layer, extrair os XData de uma família de entidades.

O formulário não é modal: ele se esconde enquanto a leitura acontece e reaparece depois, com o resultado escrito no rodapé. Isso permite ajustar uma opção e gerar de novo sem reabrir nada.

Fluxo de trabalho

  1. Se for usar a entrada Selecionar, você pode selecionar antes de chamar o comando — a seleção prévia é aproveitada.
  2. Execute CAPCAD_REPORT_ENTITY.
  3. Escolha a entrada (1, 2) e, sendo Todos, marque os espaços (37, 38).
  4. Marque os tipos de entidade (11 a 22), usando os quatro botões de atalho (7 a 10) como ponto de partida.
  5. Restrinja com o filtro de layers (36) e, para blocos, o filtro de nome de bloco (33).
  6. Marque as propriedades que virarão colunas (23 a 28, 31, 32, 34, 35).
  7. Se quiser um resumo em vez da lista item a item, preencha o quadro Agrupamento (39 a 43).
  8. Escolha a saída (3 a 6) e o formato do número (44).
  9. Clique em Ok (45). O formulário se esconde, a leitura roda e ele volta com o resultado no rodapé: N row(s) from M scanned. A mesma frase é escrita na linha de comando.
  10. Ajuste e gere de novo quantas vezes precisar; Cancelar (46) fecha a janela.

O comando apenas lê o desenho. Nenhuma saída escreve entidades — nem mesmo a do Excel, que abre uma pasta de trabalho nova e não salva arquivo.

O formulário

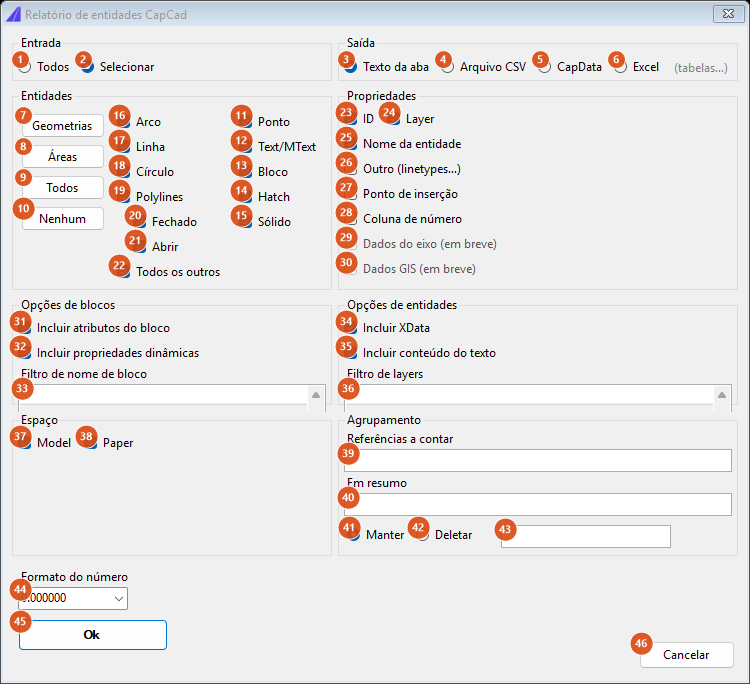

Relatório de entidades CapCad

A janela inteira. Ela tem um só estado: nenhuma opção esconde ou revela quadros.

Entrada e Saída

# Controle O que faz
1 Todos Lê o desenho inteiro: o espaço do modelo e cada layout de papel, conforme o quadro Espaço (37, 38). A coluna CAD Space recebe Model ou o nome do layout.
2 Selecionar Usa a seleção feita antes do comando; não havendo nenhuma, pede uma na tela. Marcada por padrão. Sem seleção, o rodapé responde Nothing selected.
3 Texto da aba Abre uma janela de texto com a tabela separada por tabulação, com botões de copiar, salvar e fechar. Padrão.
4 Arquivo CSV Pede o nome do arquivo (sugerido: EntityReport.csv) e grava em UTF-8.
5 CapData Abre a mesma janela de texto com a tabela em JSON — um array de objetos, uma chave por coluna. É o formato que o CapCad usa para trocar dados.
6 Excel Abre uma pasta de trabalho visível do Excel, planilha Entity Report, com cabeçalho colorido por família de coluna, filtro automático ligado e largura ajustada. Nenhum arquivo é salvo: quem salva é você, no Excel.

O rótulo cinza (tabelas…) ao lado de Excel marca as saídas ainda pendentes — tabela nativa do CAD e tabela desenhada no modelo, que os Relatórios já têm.

Entidades

Os quatro botões da esquerda são atalhos que marcam e desmarcam as caixas de uma vez:

# Botão Deixa marcado
7 Geometrias Linha, Polylines (fechadas e abertas), Arco e Círculo. Todo o resto desmarcado.
8 Áreas Polylines só fechadas, Círculo, Hatch e Sólido.
9 Todos Tudo.
10 Nenhum Nada — o Ok recusa até que você marque ao menos um tipo.
# Controle O que faz
11 Ponto Entidades ponto.
12 Text/MText Textos de uma linha e multilinha.
13 Bloco Referências de bloco. Só este tipo passa pelo Filtro de nome de bloco (33).
14 Hatch Hachuras.
15 Sólido Sólidos 2D.
16 Arco Arcos.
17 Linha Lines.
18 Círculo Círculos.
19 Polylines A chave-mestra das polylines — de qualquer tipo (leve, 2D e 3D). Desmarcada, nenhuma polyline entra, mesmo com 20 e 21 marcadas.
20 Fechado Junto com 19, deixa entrar as polylines fechadas.
21 Abrir Junto com 19, deixa entrar as polylines abertas. A legenda deveria ser "Aberto": é o estado da polyline, não uma ação.
22 Todos os outros Tudo o que não está na lista acima: cotas, splines, elipses, imagens, viewports, wipeouts, sólidos 3D, objetos proxy.

Propriedades

Cada caixa marcada acrescenta uma ou mais colunas.

# Controle Colunas que produz
23 ID ObjectID — o identificador (handle) da entidade. É a coluna que fecha o ciclo: colada em CAPCAD_SELECT_BY_HANDLE, ela devolve a entidade selecionada no desenho.
24 Layer Layer.
25 Nome da entidade ObjectName — o nome de classe do CAD (AcDbPolyline, AcDbBlockReference, AcDbHatch…).
26 Outro (linetypes…) Quatro colunas: LayerLinetype (o linetype do layer), EntityLinetype (o da entidade), LinetypeScale e Lineweight. Desmarcada por padrão.
27 Ponto de inserção InsertionX e InsertionY — só para blocos, pontos, textos e mtextos. Uma polyline não tem ponto de inserção e fica sem as colunas. Desmarcada por padrão.
28 Coluna de número Acrescenta a coluna Number, numerando as linhas de 1 a N. É aplicada antes do agrupamento: se você agrupar, ela desaparece a menos que esteja na lista de colunas mantidas. Desmarcada por padrão.
29 Dados do eixo (em breve) Desabilitada. As colunas de posição sobre o eixo (km, estaca) ainda não são produzidas aqui — use os Relatórios, que as trazem.
30 Dados GIS (em breve) Desabilitada. As colunas de latitude e longitude idem.

A coluna CAD Space sai sempre, marque-se o que se marcar.

Além dessas, quatro grupos de colunas são acrescentados automaticamente conforme o tipo de cada entidade — veja Colunas de geometria.

Opções de blocos e de entidades

# Controle O que faz
31 Incluir atributos do bloco Uma coluna por tag de atributo encontrada, nomeada att <TAG> — att CODIGO, att DIMENSAO. Cada linha traz o valor daquele bloco.
32 Incluir propriedades dinâmicas Uma coluna por propriedade de bloco dinâmico, nomeada dyn <Propriedade>. A propriedade Origin é ignorada.
33 Filtro de nome de bloco Lista de máscaras que o nome efetivo do bloco precisa casar (para um bloco dinâmico, o nome da definição, não o *U12 anônimo). Vazio = todos. Aplica-se somente a blocos: os outros tipos não são afetados.
34 Incluir XData Uma coluna por aplicativo registrado com dados na entidade, com o nome do aplicativo como cabeçalho e o primeiro texto gravado como valor. O aplicativo ACAD é omitido. Como o CapCad grava vínculos em XData, é aqui que aparecem o identificador de capgrupo e as marcas de sinalização — e também os XData de outros programas.
35 Incluir conteúdo do texto A coluna TextContent, com o texto de cada Text e MText.
36 Filtro de layers Lista de máscaras que o layer da entidade precisa casar. Vazio = todos. Aplica-se a todas as entidades e é o primeiro teste feito — o que não passa aqui nem chega ao teste de tipo.

Os dois filtros usam a mesma gramática:

  • separadores aceitos: vírgula, ponto e vírgula e quebra de linha — dá para colar uma coluna inteira de uma planilha;
  • curingas: * (qualquer trecho), ? (um caractere) e # (um dígito);
  • a máscara casa o nome inteiro, não um pedaço: para achar tudo que contenha LFO, escreva *LFO*;
  • maiúsculas e minúsculas não importam;
  • basta uma máscara da lista casar.

Espaço

# Controle O que faz
37 Model Inclui o espaço do modelo.
38 Paper Inclui todos os layouts de papel, cada um identificado pelo seu nome na coluna CAD Space.

As duas caixas só valem para a entrada Todos (1). Desmarcar as duas faz o Ok recusar com Selecione ao menos um espaço.

Agrupamento

Preenchido, este quadro troca a lista item a item por um resumo: uma linha por combinação distinta dos valores das colunas-chave.

# Controle O que faz
39 Referências a contar As colunas-chave. Uma linha de saída por combinação distinta dos valores dessas colunas. Vazio = sem agrupamento.
40 Em resumo As colunas somadas dentro de cada grupo. Tipicamente Area CAD e Length.
41 Manter As colunas listadas em 43 acompanham o resumo (com o valor da primeira linha de cada grupo). Marcada por padrão.
42 Deletar As colunas listadas em 43 são removidas do resultado.
43 (campo ao lado) A lista de colunas a que 41 e 42 se referem.

A gramática dos três campos é a mesma: nomes separados por vírgula, cada um podendo vir entre aspas (o que permite vírgula dentro do nome) e receber um apelido com as:

"Layer", "BlockName" as "Bloco"

O apelido renomeia a coluna antes do agrupamento; a partir daí é pelo apelido que ela deve ser referida nos outros campos.

Ao agrupar, o resultado ganha a coluna qtd com o número de linhas de cada grupo — é a contagem que dá nome ao rótulo Referências a contar.

Duas combinações que valem conhecer:

  • Sem agrupamento (39 vazio) e com Deletar: nada é agrupado, mas as colunas listadas em 43 são removidas da lista. É a forma de enxugar a tabela sem resumi-la.
  • Com agrupamento e com Deletar: o resumo já sai reduzido às chaves, aos somatórios e ao qtd (nada é preservado), e a lista de 43 remove ainda essas.

Rodapé

# Controle O que faz
44 Formato do número O formato aplicado a toda célula numérica produzida — comprimentos, áreas, escala de linetype, coordenadas, propriedades dinâmicas numéricas. A lista oferece 0.000000, 0.000, 0.00, 0.0 e 0, mas o campo aceita texto digitado. Em branco, vale 0.000000.
45 Ok Valida e gera. Sem nenhum tipo marcado: Selecione ao menos um tipo de entidade. Sem nenhum espaço: Selecione ao menos um espaço. Passando, o formulário se esconde, a leitura roda e ele volta.
46 Cancelar Fecha a janela. As opções são gravadas ao fechar.

O texto que aparece em vermelho abaixo do Ok é a linha de estado: as mensagens de validação, Nothing selected., No matching entities (M scanned)., N row(s) from M scanned. ou Report failed: <motivo>.

Colunas que o relatório produz

Além das colunas ligadas pelas caixas de Propriedades, cada entidade recebe as colunas que fazem sentido para o seu tipo:

Coluna Quando aparece Conteúdo
CAD Space sempre Model ou o nome do layout.
PolylineClosed qualquer curva (line, arco, círculo, polyline, spline, elipse) True ou False.
Length qualquer curva O comprimento medido sobre a curva.
Area CAD curvas fechadas A área da curva.
ConstantWidth polylines com largura constante não nula A largura. Uma polyline de largura variável não recebe a coluna — é como o CapCad calcula área linear de faixa.
OpenPolylineStart / OpenPolylineEnd curvas abertas As coordenadas dos extremos, no formato X;Y.
TextContent Text e MText, com 35 marcada O texto.
BlockName referências de bloco O nome efetivo do bloco.
att <TAG> blocos com atributos, com 31 marcada Uma coluna por tag.
dyn <Propriedade> blocos dinâmicos, com 32 marcada Uma coluna por propriedade.
(nome do aplicativo) entidades com XData, com 34 marcada O primeiro texto gravado por aquele aplicativo.

Na saída para o Excel, o cabeçalho é colorido por família, para que a planilha se leia sem legenda:

Cor do cabeçalho Família
Azul CapCad, texto branco Identidade: ObjectName, ObjectID, CAD Space
Bege (papaya) Layer
Cinza claro Geometria, texto, bloco, atributos, propriedades dinâmicas e XData
Sem preenchimento Linetypes e lineweight

Lembrado entre sessões

Tudo. Ao fechar a janela, todas as caixas de seleção, todos os botões de opção, todos os campos de texto e o formato do número são gravados nas preferências do usuário (com o prefixo FORM_ENTITY_REPORT) e restaurados na próxima abertura — inclusive os filtros de layer e de bloco.

Como consequência prática: se o comando "não achou nada", vale conferir os filtros antes de qualquer outra coisa. Eles podem ter ficado de uma sessão anterior.

Notas

  • Nesta versão não há figuras de resultado. O que o comando produz depende inteiramente do desenho aberto — não há um motor geométrico que possa ser rodado fora do CAD para ilustrar as combinações.
  • Na entrada Selecionar, a coluna CAD Space sai sempre como Model. O caminho da seleção não consulta o espaço de origem das entidades; se você selecionar entidades num layout, elas serão rotuladas como se estivessem no modelo. Com Todos, o rótulo é correto.
  • Marcar Fechado e Abrir não basta. A caixa Polylines (19) precisa estar marcada: ela é o interruptor geral, e as outras duas apenas escolhem quais delas passam.
  • A coluna de número não sobrevive ao agrupamento. Ela é criada antes de agrupar; depois do resumo só restam as chaves, os somatórios, o qtd e o que estiver na lista Manter.
  • O filtro de nome de bloco não filtra nada além de blocos. Preenchê-lo com Bloco (13) desmarcado não tem efeito nenhum; preenchê-lo com outros tipos marcados não os exclui.
  • A saída para o Excel não salva arquivo. Ela abre uma pasta de trabalho nova e visível. Fechando o Excel sem salvar, o relatório se perde — use Arquivo CSV quando a intenção for arquivar.
  • A saída para o Excel exige o Excel instalado. Não havendo, a linha de estado traz a falha da automação; as outras três saídas não dependem de nada externo.
  • As caixas Dados do eixo e Dados GIS estão desabilitadas nesta versão. Elas ficam visíveis, com o aviso (em breve), para deixar claro o que ainda não sai por aqui.
  • A caixa Abrir (21) deveria dizer "Aberto". É o estado da polyline (fechada ou aberta), não um comando.
  • CAPCAD_XDATA_CLEAN é o contraponto deste relatório. Ele apaga os XData que a coluna 34 revela — inclusive os de outros aplicativos. Veja Entidades, grupos e diagnóstico.
  • Não existe no ARES Commander. Nos outros quatro CADs o formulário e o gerador são os mesmos.
