Manual CapCad › Sinalização horizontal

Vagas de estacionamento

Comando: CAPCAD_MARKING_PARKING Atalho: ES Atualizado 2026-09-03 Também em: English
Comando CAPCAD_MARKING_PARKING
Atalho ES
Ribbon Aba CapCad › painel Sinalização Horizontal › botão dividido Faixas › Estacionamentos
Categoria CAD Utils: Segment
Formulário ParkingForm (não modal: o desenho continua ativo com o formulário aberto)
Hosts AutoCAD, BricsCAD, GstarCAD, ZWCAD, ARES Commander
Também aberto por nenhum

Desenhe uma fila inteira de vagas a partir de uma linha e continue ajustando enquanto olha para ela. Com os comandos do próprio CAD, uma fila de vagas é um offset, um array, um trim e muita contagem. Aqui a fila é um clique e um formulário.

  • Prévia ao vivo. Cada valor alterado redesenha a fila. Aceite quando estiver certo, Redefina se não estiver.
  • Todos os arranjos num só lugar. Vagas perpendiculares, anguladas ou paralelas; fundo individual, reto ou sem fundo; delimitadores ou frente fechada; terminações em rampa.
  • Larguras que cabem. Uma largura, duas larguras alternadas ou uma lista livre, com a escolha entre aparar a linha base ou esticar as vagas para usá-la toda.
  • Numeração e quantificação integradas. Números das vagas em texto ou em blocos atributados, continuando do último número já existente no desenho, mais um bloco de quantificação invisível por vaga para os relatórios.
  • Complementos por vaga. Pictogramas, texto, preenchimento ou zebrado nas vagas que você escolher, cada um na sua layer.
  • A mesma ferramenta em cinco CADs. AutoCAD, BricsCAD, GstarCAD, ZWCAD e ARES Commander.

O que faz

O comando recebe uma linha base (dois pontos, um segmento de polyline, uma entidade inteira ou várias entidades) e distribui uma fila de vagas ao longo dela. Normalmente a linha é o fundo das vagas: as vagas de uma dada largura são marcadas ao longo dela e, em cada estação, é desenhada uma linha de demarcação com o comprimento dado, de um lado da linha ou dos dois. Sobre isso o formulário acrescenta o estilo do fundo, a frente (delimitadores ou linha fechada), terminações, números das vagas, blocos de quantificação, pictogramas, texto e preenchimento.

Tudo é uma prévia ao vivo: cada alteração no formulário apaga o resultado anterior e o redesenha. Aceitar mantém o resultado como entidades comuns; Redefinir apaga. Fechar o formulário mantém a última prévia.

A linha base é a entrada de tudo. A sua direção (do primeiro ponto ao segundo, ou a direção da própria entidade) decide qual lado é Direito e qual é Esquerdo, onde a numeração começa e onde começam as larguras da lista livre. Inverte direção a inverte.

Fluxo de trabalho

  1. Execute CAPCAD_MARKING_PARKING (ou digite ES). O formulário abre ao lado do desenho.
  2. Escolha como selecionar a linha base em Entrada (5 a 8) e clique no botão grande 2 pontos (4). O formulário se esconde durante a seleção; a linha de comando pede os pontos ou as entidades.
  3. Escolha o Lado (17 a 19), o estilo do Fundo (14 a 16) e o estilo da Frente (20 a 26).
  4. Defina a vaga: Largura (34), Compr. (38, a profundidade da vaga), Ângulo (41) e Largura faixa (43). A fila é redesenhada a cada alteração.
  5. Se a fila cair do lado errado ou começar pela ponta errada, clique em Inverte direção (13). Para deslocá-la, use o teclado Mover (65 a 70) ou digite uma Extensão para a linha base (61).
  6. Acrescente o que as vagas precisam nas abas internas: Pictograma, Texto, Preencher, Numerar, Quantificar, Terminação.
  7. Clique em Aceitar (12) para manter a fila. O formulário continua aberto; selecione a próxima linha base. Redefinir (9) apaga a prévia, Atualizar (10) a redesenha.

O formulário

Os números são os mesmos em todas as imagens desta página. O formulário tem seis abas principais (Vagas, Predefinições, Ferramentas, Opções, Tutorial, Estudo área) e, dentro de Vagas, seis abas internas. Os controles que só aparecem em alguns estados (a segunda caixa de largura, a caixa da lista livre) mantêm o seu número onde quer que apareçam.

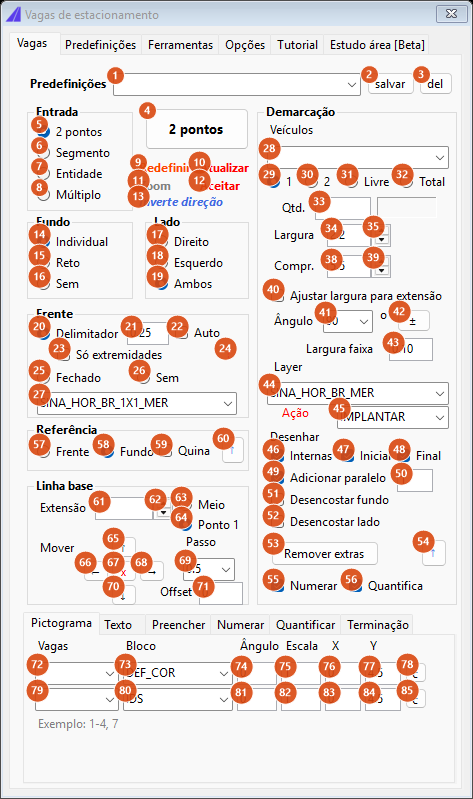

Vagas de estacionamento, aba Vagas, aba interna Pictograma

Estado inicial: Demarcação "1" (uma largura), Fundo "Individual", Lado "Ambos", Frente "Delimitador", aba interna "Pictograma".

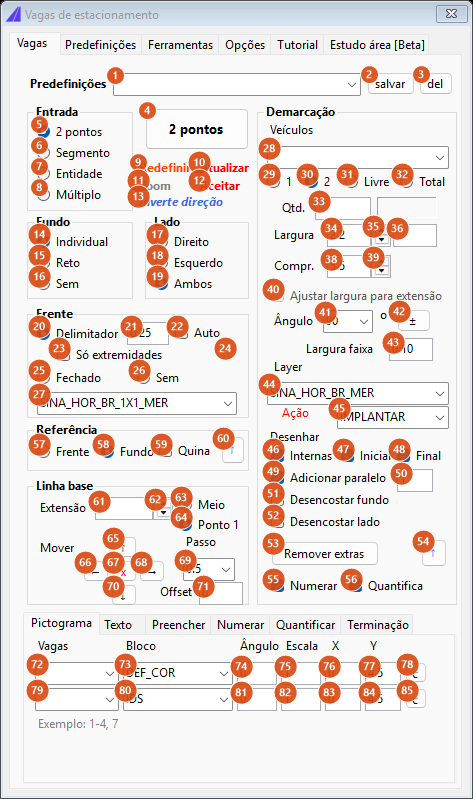

Vagas de estacionamento, Demarcação "2"

Demarcação "2": a segunda caixa de largura (36) aparece ao lado da primeira.

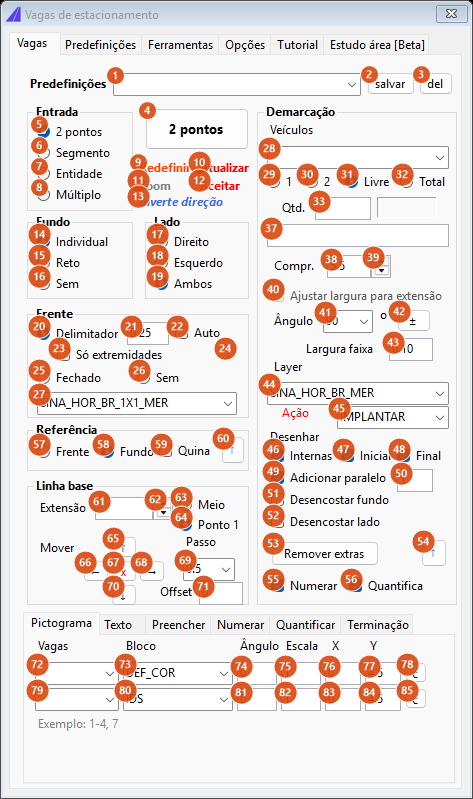

Vagas de estacionamento, Demarcação "Livre"

Demarcação "Livre": a caixa da lista (37) substitui a caixa de largura.

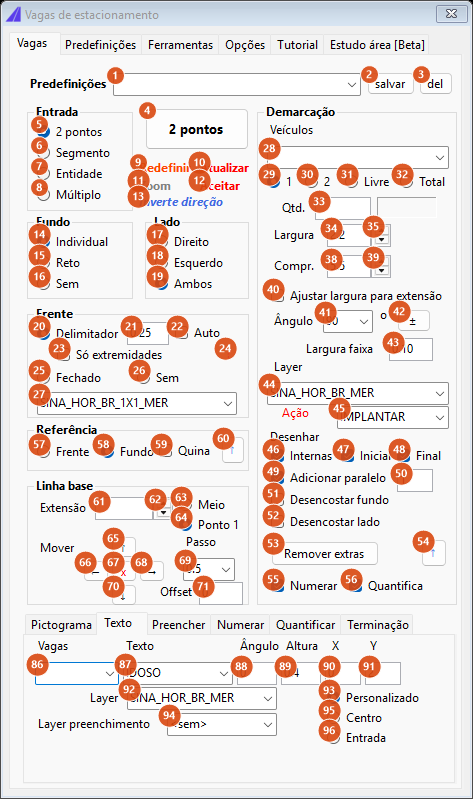

Vagas de estacionamento, aba interna Texto

Aba interna "Texto" (86 a 96).

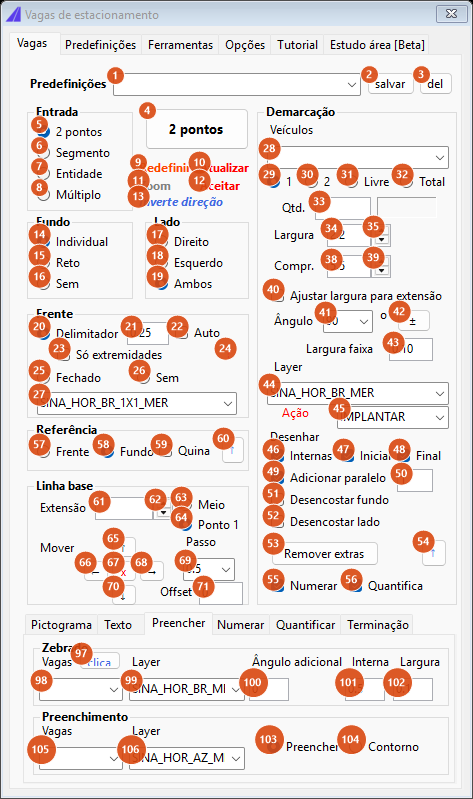

Vagas de estacionamento, aba interna Preencher

Aba interna "Preencher" (97 a 106): zebrado e preenchimento.

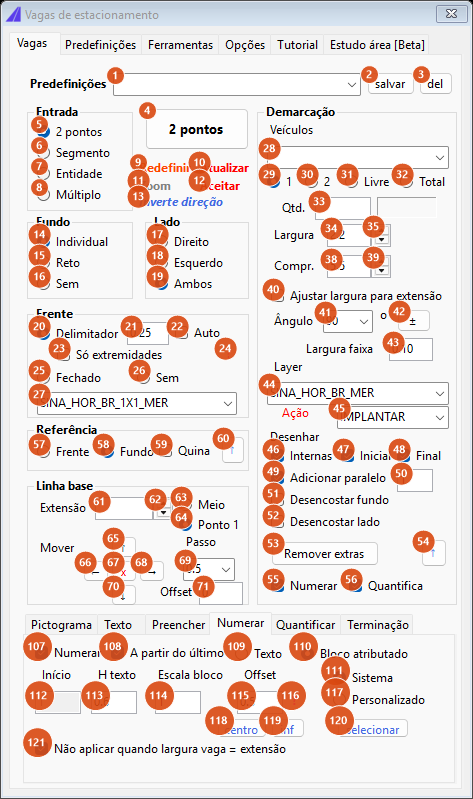

Vagas de estacionamento, aba interna Numerar

Aba interna "Numerar" (107 a 121).

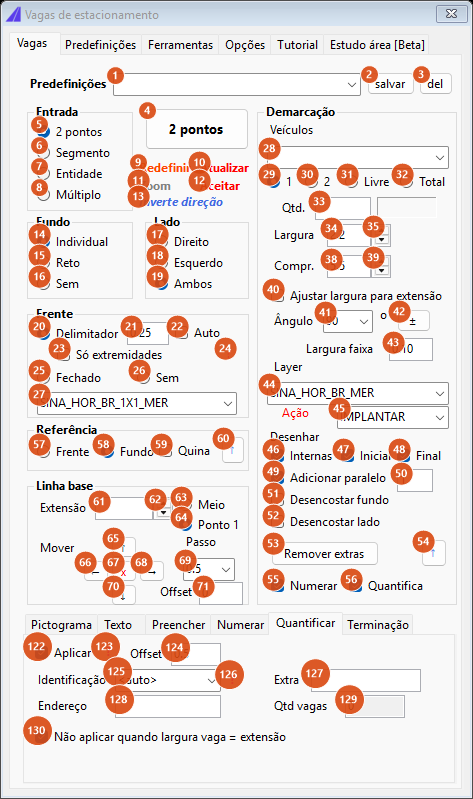

Vagas de estacionamento, aba interna Quantificar

Aba interna "Quantificar" (122 a 130).

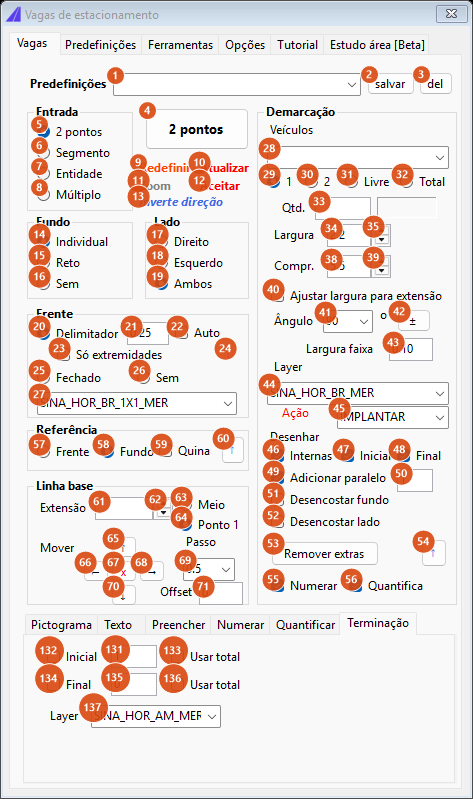

Vagas de estacionamento, aba interna Terminação

Aba interna "Terminação" (131 a 137).

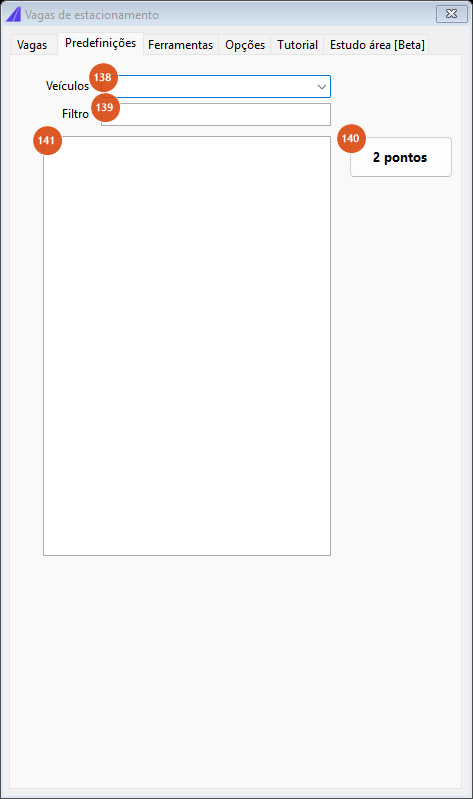

Vagas de estacionamento, aba Predefinições

Aba "Predefinições" (138 a 141).

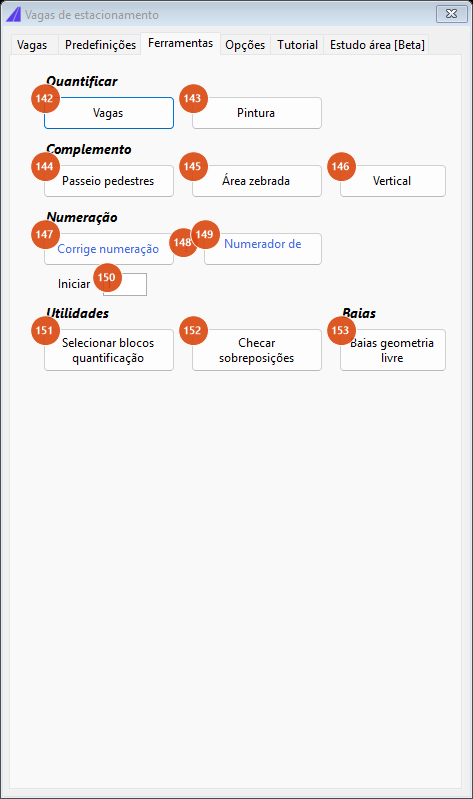

Vagas de estacionamento, aba Ferramentas

Aba "Ferramentas" (142 a 153).

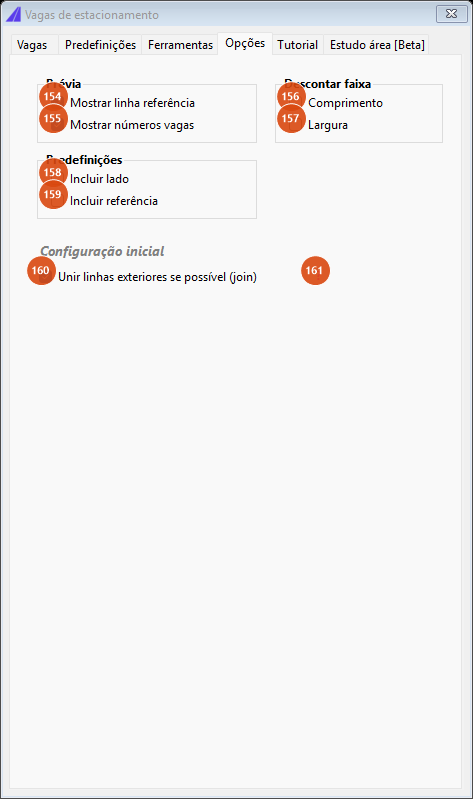

Vagas de estacionamento, aba Opções

Aba "Opções" (154 a 161).

Vagas de estacionamento, aba Tutorial

Aba "Tutorial" (162 a 164).

Vagas de estacionamento, aba Estudo área

Aba "Estudo área [Beta]" (165, 166).

Aba 1: Vagas. Linha Predefinições (topo)

# Controle O que faz
1 Predefinições O que for digitado aqui é gravado no atributo TYPE dos blocos de quantificação (ver 125), a menos que Identificação (125) o substitua. Carregar predefinições não está disponível nesta versão: a lista está vazia.
2, 3 salvar, del Sem ação nesta versão.

Aba 1: Vagas. Entrada (quadro superior esquerdo)

# Controle O que faz
4 2 pontos (botão grande) Seleciona a linha base no modo escolhido em 5 a 8. O formulário se esconde durante a seleção. Uma nova seleção descarta a prévia anterior, zera o teclado Mover e redesenha. O texto do botão é sempre 2 pontos, seja qual for o modo.
5 2 pontos Clique em dois pontos; a reta entre eles é a linha base, percorrida do primeiro ao segundo. Pedidos: Primeiro ponto da linha base, Segundo ponto.
6 Segmento Clique numa polyline perto de um dos seus segmentos; só esse segmento (com o seu arco, se houver) vira a linha base. Pedido: Selecione a entidade perto do segmento.
7 Entidade Selecione uma curva; a entidade inteira é a linha base. Pedido: Selecione a linha base.
8 Múltiplo Selecione várias curvas. Cada uma recebe a sua própria fila, na ordem da seleção, e os números das vagas continuam de uma para a outra. Neste modo a Extensão da linha base (61) e o deslizamento ←/→ de Mover não são aplicados. Pedido: Selecione as linhas base.
9 Redefinir Apaga a prévia.
10 Atualizar Redesenha a prévia com os valores atuais.
11 Zoom Nesta versão apenas atualiza a tela; não dá zoom na fila.
12 Aceitar Mantém a prévia como entidades comuns e esquece a linha base: a próxima alteração não redesenha nada até você selecionar de novo. O teclado Mover é zerado.
13 Inverte direção Inverte a(s) linha(s) base e redesenha: as vagas mudam de lado, a numeração começa pela outra ponta.

Aba 1: Vagas. Fundo, Lado, Frente (coluna esquerda)

# Controle O que faz
14 Individual Um trecho de linha de fundo por vaga, desenhado entre as duas demarcações dessa vaga (padrão).
15 Reto Uma única reta da primeira estação à última, para a fila inteira. Com vagas anguladas o comprimento é aumentado para que as demarcações inclinadas ainda a alcancem.
16 Sem Sem linha de fundo. O mesmo aumento de comprimento para vagas anguladas.
17 Direito Vagas de um lado só: com a linha base selecionada da esquerda para a direita na tela, Direito desenha as vagas acima da linha. (No motor, Direito é o lado anti-horário do sentido de percurso.)
18 Esquerdo O outro lado: abaixo de uma linha selecionada da esquerda para a direita.
19 Ambos Vagas dos dois lados (padrão). As demarcações são desenhadas como uma linha só cruzando a linha base; a numeração percorre primeiro o lado Esquerdo, depois o Direito. Unir linhas (160) não tem efeito com Ambos.
20 Delimitador Um traço curto na boca (extremidade aberta) de cada demarcação, perpendicular a ela. Nas linhas intermediárias o traço é centrado, 21 para cada lado; nas duas linhas das pontas ele aponta para dentro, soldado à linha como terceiro vértice (padrão).
21 valor Comprimento do traço para cada lado (0.25).
22 Auto Sem ação nesta versão.
23 Só extremidades Só os dois traços das pontas; os intermediários não são desenhados.
24 ? Sem texto de ajuda nesta versão.
25 Fechado Uma reta unindo as extremidades abertas das demarcações, na layer de 27. Cada lado recebe a sua própria linha.
26 Sem Sem frente.
27 Layer (frente) Layer da linha de frente Fechado (padrão SINA_HOR_BR_1X1_MER, digitada). Desabilitada com Sem.

Aba 1: Vagas. Referência (quadro à esquerda)

# Controle O que faz
57 Frente A linha selecionada é a frente (extremidade aberta) das vagas: a fila inteira é empurrada para trás pelo comprimento da vaga mais o Offset da linha base (71), de modo que as demarcações terminam na linha. Veja a nota sobre a posição dos textos abaixo.
58 Fundo A linha selecionada é o fundo das vagas (padrão).
59 Quina Só para vagas anguladas: desloca a fila ao longo da primeira demarcação para que a quina do fundo da primeira vaga fique sobre o início da linha base. Sem efeito com 0 ou 90 graus.
60 ↑ Sem ação nesta versão.

Aba 1: Vagas. Linha base (quadro inferior esquerdo)

# Controle O que faz
61 Extensão Força a linha base a ter esta extensão antes de dividi-la: maior ou menor que a selecionada. Vazio ou 0 mantém a extensão selecionada. Não se aplica no modo Múltiplo.
62 spinner Nesta versão apenas redesenha; não altera o valor.
63 Meio A extensão forçada cresce ou encolhe a partir do meio da linha base.
64 Ponto 1 A extensão forçada cresce ou encolhe a partir do primeiro ponto, que fica fixo (padrão).
65, 70 ↑, ↓ Deslocam a linha base lateralmente um Passo (69) por clique, acumulando. Internamente isso é somado ao Offset (71).
66, 68 ←, → Deslizam a linha base ao longo dela mesma um Passo por clique, mantendo a extensão: ela é estendida numa ponta e cortada na outra. Não se aplica no modo Múltiplo.
67 x Zera o deslizamento e o deslocamento lateral.
69 Passo 0.5, 0.1, 0.25, 1 ou 5 unidades de desenho por clique do teclado.
71 Offset Deslocamento lateral da linha base, aplicado antes de calcular as vagas (0 por padrão). Com Referência = Frente é somado à distância de recuo. O lado para o qual um valor positivo desloca não foi confirmado no CAD: troque o sinal se a linha for para o lado errado.

Aba 1: Vagas. Demarcação (quadro à direita)

# Controle O que faz
28 Veículos Vazio nesta versão; sem ação.
29 1 Uma largura de vaga, o valor em 34 (padrão).
30 2 Duas larguras alternadas ao longo da fila: 34, 36, 34, 36...
31 Livre As larguras listadas em 37, usadas uma vez, na ordem. A fila para quando a lista acaba, mesmo que a linha base continue. Valores não positivos são ignorados; uma lista vazia recorre à largura em 34.
32 Total A linha base inteira é uma vaga só: largura da vaga = extensão da linha base (com Ângulo 0, comprimento da vaga = extensão da linha base). Numerar e Quantifica podem ser suprimidos neste modo (121, 130).
33 Qtd. Quantidade de vagas. Vazio: quantas couberem, e após o primeiro redesenho a caixa mostra essa quantidade com max N ao lado. A partir daí a caixa é usada como quantidade fixa, de modo que uma alteração posterior que reduza o máximo gera a mensagem Quantidade acima do máximo; limpe a caixa para recalcular. Uma quantidade menor que o máximo descarta as últimas vagas.
34 Largura Largura da vaga ao longo da linha base (2.2). Para vagas anguladas a largura é medida de través na vaga, de modo que cada vaga ocupa largura / cos(ângulo) de linha base.
35 spinner Nesta versão apenas redesenha.
36 segunda largura A largura alternada no modo 2.
37 lista As larguras no modo Livre, separadas por vírgulas ou pontos e vírgulas.
38 Compr. Profundidade da vaga: o comprimento de cada demarcação (5.5).
39 spinner Nesta versão apenas redesenha.
40 Ajustar largura para extensão Normalmente a linha base é aparada para um número inteiro de vagas (20 / 2.2 dá 9 vagas e sobram 0.2). Com isto ligado as vagas são alargadas, para usar a linha inteira (9 vagas de 2.222). Só nos modos 1 e Total.
41 Ângulo Ângulo da demarcação em graus: 90 = perpendicular à linha base (padrão), 0 = vagas paralelas (o Compr. corre ao longo da linha e a Largura vira a profundidade), 30/45/60 = vagas anguladas inclinadas para o fim da linha, valores negativos inclinam para o outro lado, −90 = perpendicular percorrida pela outra ponta. Digite qualquer valor ou escolha na lista.
42 ± Troca o sinal do ângulo.
43 Largura faixa Largura constante de toda demarcação, linha de fundo, traço, linha de frente, terminação e listra de zebrado (0.10). Também é o valor usado por Desencostar (51, 52) e Descontar faixa (156, 157).
44 Layer Layer das demarcações, linhas de fundo e traços (SINA_HOR_BR_MER, digitada).
45 Ação Não é lido nesta versão.
46 Internas Desenha as demarcações entre vagas. Desligado: sobram só as duas linhas externas (e os trechos de fundo).
47 Inicial Desenha a demarcação externa do início da fila. Desligado com Delimitador: sobra só o traço dela.
48 Final O mesmo para o fim da fila.
49, 50 Adicionar paralelo, valor Sem ação nesta versão.
51 Desencostar fundo Desloca a linha base meia Largura faixa para que a borda da linha de fundo, e não o seu centro, fique sobre a referência. Não se aplica com Referência = Frente.
52 Desencostar lado Desliza a linha base ao longo dela mesma uma Largura faixa (a referência registrada é deslizada de volta). Com Total: encurta a linha base em duas larguras de faixa.
53, 54 Remover extras, ↑ Sem ação nesta versão.
55 Numerar O mesmo que 107: numera as vagas.
56 Quantifica O mesmo que 122: insere um bloco de quantificação em cada vaga.

Aba 1: Vagas. Aba interna Pictograma

# Controle O que faz
72, 79 Vagas Quais vagas recebem o pictograma 1 / pictograma 2: all, alterna1 (1ª, 3ª, 5ª...), alterna2 (2ª, 4ª...) ou uma lista como 1-4, 7. Vazio: nenhuma.
73, 80 Bloco Nome do bloco a inserir (DEF_COR, IDS por padrão; digite qualquer nome que exista no desenho). A lista não é preenchida a partir do desenho nesta versão.
74, 81 Ângulo Rotação somada à direção da própria vaga (graus).
75, 82 Escala Escala uniforme da inserção.
76, 83 X Distância da linha de fundo para dentro da vaga.
77, 84 Y Deslocamento lateral ao longo da linha base. O padrão 4.5 põe o bloco 4.5 unidades ao longo da linha, duas vagas adiante; use X para a distância para dentro da vaga.
78, 85 c Sem ação nesta versão.

Os pictogramas são inseridos na layer SINA_HOR_BR_MER. Uma vaga com pictograma recebe o TYPE de quantificação a partir do nome do bloco (DEF_COR e DEF viram PNE, IDS vira IDOSO).

Aba 1: Vagas. Aba interna Texto

# Controle O que faz
86 Vagas Quais vagas recebem o texto (mesma sintaxe de 72). Vazio: nenhuma.
87 Texto IDOSO, PNE, IDOSO/PNE ou qualquer texto digitado. Vira também o TYPE de quantificação dessas vagas.
88 Ângulo Rotação somada à direção da vaga (graus).
89 Altura Altura do texto (0.4), estilo de texto capcad_parking.
90 X Distância da linha de fundo para dentro da vaga.
91 Y Deslocamento lateral ao longo da linha base.
92 Layer Layer do texto (SINA_HOR_BR_MER).
93, 95, 96 Personalizado, Centro, Entrada Sem ação nesta versão; a posição vem sempre de X e Y.
94 Layer preenchimento <sem> = sem caixa. Qualquer outra layer destina-se a desenhar uma caixa em volta do texto; a caixa não é desenhada nesta versão.

Aba 1: Vagas. Aba interna Preencher

# Controle O que faz
97 clicar Sem ação nesta versão.
98 Vagas (zebrado) Quais vagas recebem zebrado (mesma sintaxe de 72). Uma vaga zebrada não recebe número nem bloco de quantificação; a vaga seguinte recebe o número. Sem frente Fechado, cada vaga zebrada recebe também a sua própria linha de fechamento na boca.
99 Layer (zebrado) Layer das listras (SINA_HOR_BR_MER).
100 Ângulo adicional As listras são desenhadas perpendiculares à bissetriz da vaga; este ângulo (graus) é somado.
101 Interna Espaçamento entre listras (0.5).
102 Largura Largura da listra (0.1).
103 Preencher Desenha o contorno fechado das vagas listadas em 105 como polígono preenchido (hachurado).
104 Contorno Desenha só o contorno fechado.
105 Vagas (preenchimento) Quais vagas são preenchidas ou contornadas. Vazio: nenhuma.
106 Layer (preenchimento) Layer do contorno (SINA_HOR_AZ_MER).

Aba 1: Vagas. Aba interna Numerar

# Controle O que faz
107 Numerar Numera as vagas (ligado por padrão; o mesmo que 55). Vagas zebradas são puladas.
108 A partir do último Ligado por padrão: antes de cada redesenho o desenho é varrido em busca de inserções de CAPCAD_PARKING_BLOCK, e o primeiro número é o maior atributo NUMBER encontrado mais um. O resultado aparece em 112 (desabilitado).
109 Texto Números em texto, altura 113, estilo capcad_parking, lidos a partir da extremidade aberta da vaga.
110 Bloco atributado Números como inserções de CAPCAD_PARKING_NUMBER_BLOCK (padrão): uma tarja arredondada com o atributo NUMBER visível e EXTRA invisível, na escala de 114.
111, 117 Sistema, Personalizado Sem ação nesta versão.
112 Início Primeiro número (1). Editável só com 108 desligado.
113 H texto Altura do número em texto (0.6).
114 Escala bloco Escala do bloco de número (1).
115 Offset Distância do número a partir da extremidade aberta para dentro da vaga (0.5).
116 ? Sem texto de ajuda nesta versão.
118, 119, 120 centro, inf, selecionar Sem ação nesta versão.
121 Não aplicar quando largura vaga = extensão Com Total (32) ligado, não numera.

Com entrada Múltiplo os números continuam de uma linha base para a seguinte; depois de Aceitar, a fila seguinte continua a partir do desenho se 108 estiver ligado.

Aba 1: Vagas. Aba interna Quantificar

# Controle O que faz
122 Aplicar Insere um CAPCAD_PARKING_BLOCK por vaga (ligado por padrão; o mesmo que 56) na layer CAPCAD_ESTACIONAMENTO_QUANT, com os atributos TYPE, NUMBER, ADDRESS e EXTRA. Vagas zebradas não recebem nenhum. As duas definições de bloco são criadas na primeira execução se o desenho não as tiver, e nunca são redefinidas.
123 ? Sem texto de ajuda nesta versão.
124 Offset Distância do bloco a partir da linha de fundo para dentro da vaga (0.5).
125 Identificação O atributo TYPE. <auto>: NORMAL, ou o texto de Predefinições (1) se houver, substituído pelo texto (87) ou pelo nome do bloco de pictograma da vaga quando ela tiver um. Qualquer outro valor digitado aqui é usado tal qual. DEF_COR/DEF são gravados como PNE, IDS como IDOSO.
126 ? Sem texto de ajuda nesta versão.
127 Extra Gravado no atributo EXTRA de todos os blocos.
128 Endereço Gravado no atributo ADDRESS.
129 Qtd vagas (só leitura) Total de vagas da última execução, somando todas as linhas base.
130 Não aplicar quando largura vaga = extensão Com Total (32) ligado, não insere blocos.

Aba 1: Vagas. Aba interna Terminação

Rampas nas pontas da fila, só para vagas perpendiculares (90) e paralelas (0). Cada terminação é uma linha que vai da quina aberta da primeira (ou última) vaga até o nível da linha de fundo, inclinando-se para fora pelo valor: um triângulo retângulo cujos catetos são o comprimento da vaga e o valor.

# Controle O que faz
132 Inicial Desenha a terminação no início da fila.
131 valor Cateto para fora da terminação inicial (1).
133 Usar total (inicial) Em vez do valor, a terminação atravessa a linha base inteira no outro sentido: da quina aberta do início até a linha de fundo no fim.
134 Final Desenha a terminação no fim da fila.
135 valor Cateto para fora da terminação final. 0 = mesmo ângulo da inicial.
136 Usar total (final) Como 133, para o fim.
137 Layer Layer das terminações (SINA_HOR_AM_MER).

Aba 2: Predefinições

# Controle O que faz
138, 139, 141 Veículos, Filtro, lista Vazios nesta versão; sem ação.
140 2 pontos O mesmo que o botão de seleção (4).

Aba 3: Ferramentas

# Controle O que faz
151 Selecionar blocos quantificação O formulário se esconde, você seleciona na tela, e só as inserções de CAPCAD_PARKING_BLOCK ficam na seleção. A quantidade é escrita na linha de comando.
142 a 147, 149, 152, 153 demais botões Não disponíveis nesta versão: a linha de comando informa Ainda não disponível nesta versão com o nome da ferramenta.
148 ? Sem texto de ajuda nesta versão.
150 Iniciar Não é lido nesta versão.

Aba 4: Opções

# Controle O que faz
154, 155 Mostrar linha referência, Mostrar números vagas Sem ação nesta versão.
156 Descontar faixa: Comprimento Soma uma Largura faixa à largura da vaga (vagas perpendiculares e anguladas) ou ao comprimento da vaga (vagas paralelas), para que o espaço livre entre faixas mantenha a medida nominal. Não com Total.
157 Descontar faixa: Largura Soma meia Largura faixa ao comprimento da vaga (vagas perpendiculares e anguladas) ou à largura da vaga (vagas paralelas).
158, 159 Incluir lado, Incluir referência Sem ação nesta versão.
160 Unir linhas exteriores se possível (join) Só com um lado (17 ou 18): solda as duas demarcações externas e a linha de fundo (e a frente Fechado, quando estiver na mesma layer) numa única polyline. Ligado por padrão. Veja a nota abaixo antes de confiar nele.
161 ? Sem texto de ajuda nesta versão.

Aba 5: Tutorial, Aba 6: Estudo área [Beta]

# Controle O que faz
162, 163, 164 Video Intro, Video Tutorial, Exemplo Sem ação nesta versão.
165, 166 Espaço entre vagas, Selecionar área Sem ação nesta versão.

Como as opções se combinam

Todas as figuras abaixo foram produzidas executando o próprio motor do comando sobre uma linha base reta de 20 unidades, selecionada de P1 (esquerda) a P2 (direita), com Lado = Direito, Fundo = Individual, Frente = Delimitador 0.25, largura 2.2, comprimento 5.5, largura de faixa 0.10 e números em texto. A linha cinza tracejada é a linha base selecionada. Os números são desenhados para serem lidos a partir da extremidade aberta da vaga, por isso aparecem de cabeça para baixo no lado Direito.

Lado

Direito: nove vagas de 2.2 acima da linha. 20 / 2.2 = 9.09, então a linha base é aparada para 19.8 e os últimos 0.2 (tracejados) não são usados.

Esquerdo: a mesma fila abaixo da linha; números lidos por baixo.

Ambos: vagas dos dois lados, cada demarcação é uma linha só cruzando a linha base. Números 1 a 9 no lado Esquerdo, 10 a 18 no Direito.

Fundo

Reto: uma linha de fundo para a fila inteira.

Sem: sem linha de fundo; as demarcações começam na linha base.

Frente

Delimitador com Só extremidades: só os dois traços para dentro nas pontas.

Fechado: uma reta une as extremidades abertas, na layer da frente.

Sem: demarcações simples.

Frente Fechado com Fundo Reto: cada vaga é um retângulo fechado.

Ângulo

Ângulo 45: as vagas inclinam para P2. Cada uma ocupa 2.2 / cos 45° = 3.11 de linha base, então cabem seis vagas (a leitura de largura é 3.11, a largura ajustada 2.2).

Ângulo −45: as mesmas vagas inclinadas para o outro lado.

Ângulo 0, vagas paralelas: o Compr. (5.5) corre ao longo da linha base e a Largura (2.2) vira a profundidade. Cabem três vagas em 20 e a linha é aparada para 16.5.

Ângulo 60 com Fundo Reto: o comprimento é aumentado para que as demarcações inclinadas ainda alcancem a linha de fundo.

Modos de demarcação

Modo 2 com larguras 2.2 e 3.5: as larguras alternam; cabem sete vagas e a linha é aparada para 19.3.

Modo Livre com a lista 2.5, 3, 2.5, 3.5: a lista é usada uma vez e o resto da linha base fica intacto.

Modo Total: uma vaga com a extensão inteira da linha base.

Quantidade e ajuste

Qtd. = 5: só as cinco primeiras vagas são desenhadas (o máximo era 9).

Ajustar largura para extensão: nove vagas de 2.222 usam as 20 unidades inteiras; nada é aparado.

Desenhar

Internas desligado: sobram só as duas demarcações externas; os trechos de fundo e os traços permanecem.

Inicial e Final desligados: as demarcações externas são removidas; com Delimitador ligado, os traços delas permanecem.

Referência

Referência = Frente: a linha selecionada é a extremidade aberta; a fila é empurrada para trás pelo comprimento (números desligados nesta figura, veja as notas).

Terminação

Inicial 1 e Final 2: terminações da quina aberta da primeira e da última vaga até o nível da linha de fundo, inclinando para fora 1 e 2.

Inicial com Usar total: a terminação vai da quina aberta do início até a linha de fundo no fim da fila.

Preencher

Zebrado na vaga 3, espaçamento 0.5, largura de listra 0.1: a vaga é listrada, não numerada, e a vaga seguinte recebe o número 3.

Preencher nas vagas 1, 2: o contorno fechado de cada uma é desenhado na layer de preenchimento e hachurado.

Contorno nas vagas 1, 2: só o contorno fechado.

Pictogramas, texto, números, quantificação

Pictograma 1 (DEF_COR, X 4.5) nas vagas 2 e 4, pictograma 2 (IDS, X 4.5) na vaga 6, texto IDOSO (X 2) na vaga 1. X é medido da linha de fundo para dentro da vaga.

Vagas = alterna1: o pictograma na 1ª, 3ª, 5ª, 7ª e 9ª vaga.

Numerar como Bloco atributado (tarja perto da extremidade aberta) e Quantifica ligado: um bloco de quantificação invisível (ponto cinza) a 0.5 da linha de fundo de cada vaga.

Ambos os lados com Início = 10: o lado Esquerdo recebe 10 a 18, o Direito 19 a 27.

Linha base

Extensão 15 com Meio: a linha base de 20 unidades é encurtada para 15 a partir do meio; cabem seis vagas.

Extensão 15 com Ponto 1: encurtada a partir do primeiro ponto; o início fica no lugar.

Mover → seis cliques de 0.5: a linha base desliza 3 unidades ao longo dela mesma, mantendo a extensão.

Múltiplo com duas linhas base de 11 unidades: cada uma recebe a sua fila e os números continuam, 1 a 5 e depois 6 a 10.

Lembrado entre sessões

Nada. Todos os controles voltam ao valor padrão quando o formulário é aberto de novo. As caixas de layer e de bloco mantêm só as suas entradas padrão; não são preenchidas a partir do desenho.

Notas

  • Qual lado é o Direito. No motor, Direito é o lado anti-horário da linha base: com uma linha selecionada da esquerda para a direita na tela, as vagas ficam acima dela. Se caírem do lado errado, use Inverte direção (13) ou selecione a linha no outro sentido.
  • Unir linhas exteriores (160) solda os trechos numa ordem fixa sem verificar quais pontas se tocam, de modo que numa fila de um lado só a polyline unida pode conter um segmento diagonal espúrio. Confira o resultado, ou deixe a opção desligada.
  • Referência = Frente desloca os itens de texto (números como Texto, as entradas da aba Texto) o dobro do que desloca as linhas, e eles caem fora das vagas. Use números em Bloco atributado com Frente, ou mantenha Fundo e desloque a linha você mesmo.
  • Caixa Qtd. Após o primeiro redesenho a caixa guarda a quantidade calculada e passa a ser tratada como valor fixo; limpe-a sempre que mudar largura, ângulo ou linha base e quiser a quantidade recalculada.
  • Blocos e layers. Os dois blocos atributados são criados no desenho na primeira execução, se faltarem, e nunca são redefinidos. A tarja de número é desenhada na layer de sinalização azul; o bloco de quantificação em CAPCAD_ESTACIONAMENTO_QUANT; pictogramas e números em texto em SINA_HOR_BR_MER. Os nomes de layer são usados como digitados.
  • Legendas. No formulário em inglês, tanto o comprimento da vaga (38) quanto a extensão da linha base (61) aparecem como Length; o título do formulário é Parking bays.
  • Não disponível nesta versão: predefinições, os lançadores de Ferramentas além de 151, os botões de posição do texto, os botões c e clicar, os botões ↑, Auto, Adicionar paralelo, Remover extras, Ação, Veículos, os spinners, as caixas de prévia e de predefinições de Opções, os links do Tutorial, Estudo área e os rótulos ?.
