KMZ, formatos geo e links de mapa

O que faz

Esta página reúne o que sai do desenho para o mundo e o que entra do mundo para o desenho. Todos estes comandos precisam saber o sistema de coordenadas do desenho — ver Coordenadas e sistema de coordenadas.

CAPCAD_GEO_EXPORT abre um formulário não modal de três abas:

• KML, GPX, JSON, CAD — entidades para texto em seis formatos, e texto para entidades em cinco.
• KMZ Vertical — o KMZ da sinalização vertical: cada placa selecionada vira um placemark com ícone e/ou balão, e a imagem da placa vai junto dentro do arquivo.
• KMZ Horizontal — a sinalização horizontal selecionada, convertida em traços com a cadência aplicada e exportada como KML.

Os comandos de link trabalham com um ou dois cliques e não têm formulário:

Todas as imagens inseridas são baixadas para a pasta de exportações do projeto, anexadas como raster no layer CAPCAD_GEOIMAGE, centradas no ponto, dimensionadas pela escala do zoom 18 e enviadas para o fundo da ordem de exibição. O comando também zera a variável IMAGEFRAME, para a moldura da imagem não aparecer.

Fluxo de trabalho

Exportar a sinalização vertical para o Google Earth

1. Rode CAPCAD_GEO_EXPORT. O formulário abre já na aba KMZ Vertical, com o nome do projeto na caixa 19.
2. Marque as situações que devem entrar (20, 21, 22). Sem nenhuma marcada, o quadro Situação fica vermelho e uma mensagem pede que você escolha.
3. Escolha como a placa aparece (23 a 25) e a escala do ícone (26).
4. Decida o que fazer com placas sem imagem na biblioteca (27, 31 ou 32).
5. Clique Gerar KMZ (33) e selecione as placas no desenho. Ao terminar, o caminho do arquivo aparece na caixa 38 e, se 36 estiver marcada, o KMZ abre.
6. Se alguma placa não pôde ser exportada, um relatório de texto lista o handle, o nome e o motivo de cada uma.

Converter entidades em texto

1. Aba KML, GPX, JSON, CAD. Deixe Entidades para texto (1) marcado e escolha o formato (3 a 8).
2. Clique o botão de ação (12) e selecione no desenho. O formulário se esconde durante a seleção e volta com o texto na caixa 13.
3. Trocar o formato depois disso reconverte a mesma seleção na hora.
4. Salvar como… (17) grava em arquivo; Copiar para a área de transferência (18) copia.

Trazer texto para o desenho

1. Marque Texto para entidades (2) e escolha o formato.
2. Cole o texto na caixa 13 — ou clique um dos três exemplos (14, 15, 16), que já deixam tudo ajustado.
3. Se quiser que um campo do GeoJSON vire nome de layer, escreva o nome dele na caixa 11.
4. Marque Converter (9) se o texto está em latitude-longitude e precisa ser projetado; deixe desmarcado se as coordenadas já estão no sistema do desenho.
5. Clique o botão de ação (12). O formulário continua aberto depois de desenhar.

O formulário

Os números são únicos nesta página: 1 a 18 na aba 1, 19 a 41 na aba 2, 42 na aba 3.

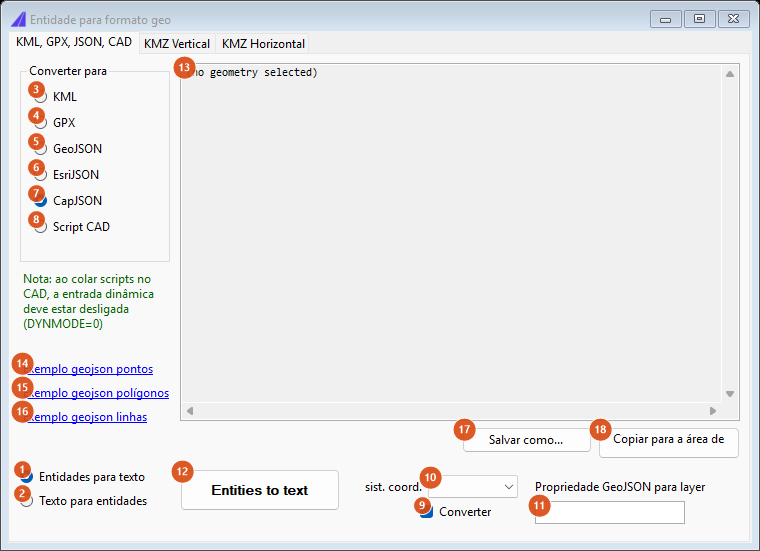

Aba 1: KML, GPX, JSON, CAD

Aba 1 sem seleção: a caixa de conteúdo mostra "(no geometry selected)".

À esquerda, sob a lista de formatos, o formulário traz a nota verde "Nota: ao colar scripts no CAD, a entrada dinâmica deve estar desligada (DYNMODE=0)".

Na importação com Converter marcado, o fuso é decidido assim: um único fuso possível e nada escolhido em 10 → ele é adotado; um único fuso possível mas outro escolhido → a sua escolha vence; vários fusos possíveis e nada escolhido → o comando avisa e não importa. Junto com a geometria, entra a caixa envolvente do conjunto, no layer CAPCAD_GIS_OSM_OUTPUT_EXTENTS.

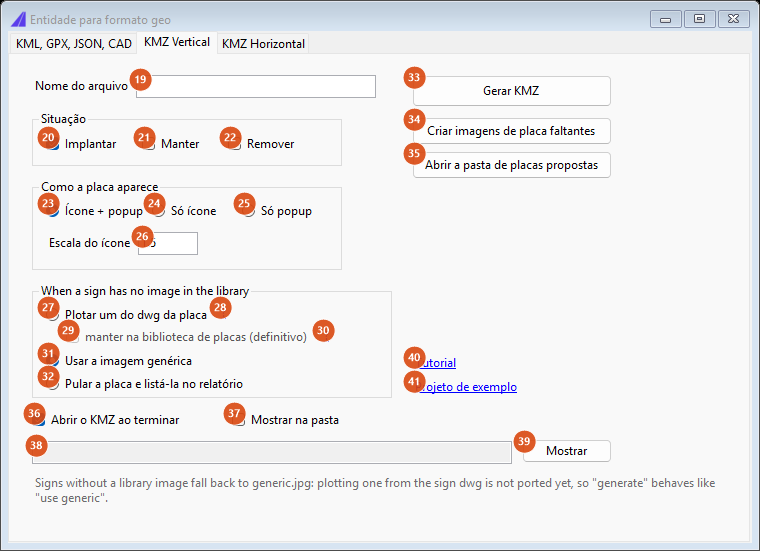

Aba 2: KMZ Vertical

Aba 2, com os padrões: implantar, ícone + popup, escala 1.5, imagem genérica.

O que o KMZ contém: uma pasta por situação (implantar / manter / remover), cada uma com um estilo próprio; um placemark por placa, com o nome da placa; a imagem de cada placa dentro do arquivo, na subpasta signs; e a altitude 10 para placas que pertencem a um conjunto, 1 para as demais. O arquivo é montado na pasta Exports\KML do CapCad, compactado e renomeado para .kmz. Essa pasta é apagada e recriada a cada geração — não guarde nada dentro dela.

Aba 3: KMZ Horizontal

Aba 3: um botão, e o texto que explica o fluxo.

Repare: a saída desta aba é um KML, não um KMZ — nada de imagens para empacotar.

Como as opções se combinam

O zoom do link e a escala da imagem

O link do Google Maps herda o zoom da vista do CAD, por degraus fixos sobre a altura da vista (variável VIEWSIZE):

O zoom 10 nunca sai desta escada: os degraus se sobrepõem de tal forma que a faixa que o produziria é sempre reescrita por um degrau seguinte. É o comportamento herdado, e a diferença é imperceptível na prática.

As imagens de satélite, em contraste, usam sempre o zoom 18: 1 000 × 1 000 pixels, escala 0,345436287 unidades de desenho por pixel — ou seja, um quadrado de cerca de 345 m de lado, centrado no ponto. Isso vale para os três comandos de imagem.

O que cada comando de link produz

Todos os que abrem um endereço também copiam o link para a área de transferência.

Lembrado entre sessões

O formulário CAPCAD_GEO_EXPORT guarda quase tudo: os rádios de formato e de sentido, a caixa Converter, o sistema de coordenadas, a propriedade de layer e todas as opções da aba KMZ Vertical. Não são guardados o conteúdo da caixa de texto, o nome do KMZ e o caminho do resultado. Ao fechar, o sistema de coordenadas escolhido também vira o "último usado" da sessão, que os demais comandos GIS aproveitam.

CAPCAD_GEO_STREETVIEW_IMAGE guarda a resposta de "abrir no navegador ou só copiar" e não pergunta de novo. Os outros comandos de link não guardam nada.

Notas

• Plotar um do dwg da placa ainda não gera imagem. A cadeia de plotagem da placa a partir do dwg não foi implementada, então a opção se comporta como Usar a imagem genérica, e o botão Criar imagens de placa faltantes apenas informa isso. O próprio formulário traz essa observação no rodapé da aba, em inglês.
• O formulário abre na aba KMZ Vertical, não na primeira. É deliberado.
• Nem tudo cai na mesma pasta. O KMZ Vertical e o leaflet.html do web map vão para a pasta Exports do CapCad (ao lado do arquivo de configuração); o KML Horizontal, o temp.kml do Google Earth e as imagens de satélite vão para a pasta de exportações do projeto, ou para a pasta temporária do Windows quando não há projeto. A caixa 38 sempre mostra o caminho completo do último resultado.
• Vários textos da aba 1 e da aba 2 estão em inglês no formulário em português: o rótulo do botão de ação (Entities to text / Text to entities), o conteúdo inicial da caixa 13 ((no geometry selected)), o título do quadro When a sign has no image in the library e a nota do rodapé da aba KMZ Vertical. As mensagens de importação (Import, Could not parse input, No geometry parsed from the text) também.
• Deixar a caixa sist. coord. em branco tem efeitos diferentes nos dois sentidos. Na importação, é o que arma a detecção automática do fuso. Na exportação, o vazio não é detectado: o formulário usa UTM-22 como recurso final, o que produz coordenadas erradas fora daquele fuso. Escolha o fuso antes de exportar.
• A seleção acontece no clique do botão, não ao rodar o comando. Rodar CAPCAD_GEO_EXPORT de novo com o formulário aberto apenas o traz para a frente — não pede nova seleção. Isso vale hoje para o AutoCAD; nos outros quatro CADs o comando ainda pede a seleção logo no início, com filtro de tipo (polylines, linhas, arcos e círculos) e a opção de teclar Enter para só importar.
• A aba KMZ Vertical só funciona no AutoCAD. Nos outros quatro CADs ela é desenhada, mas os botões não fazem nada: a exportação depende do inventário de placas, que hoje é do AutoCAD.
• KML e GPX importam apenas linhas. Pontos soltos são contados e ignorados, com uma mensagem apontando o conversor de arquivos GPS (CAPCAD_GEO_CONVERT_DATA), que é quem importa pontos.
• CAPCAD_GEO_LINK_MAPS_URL lê a área de transferência, não pede nada. Copie o link no navegador antes de rodar o comando; se o texto copiado não for um link do Google Maps ou do Street View, o comando mostra o que encontrou e encerra.
• CAPCAD_GEO_LINK_WEBMAP não aceita pontos, só curvas: o mapa web de um ponto isolado não desenharia nada.
• As imagens de satélite dependem da API do Google e de rede. Cada imagem é baixada como PNG para a pasta de exportações, com a latitude e a longitude no nome do arquivo; uma falha de download é informada na linha de comando e o laço continua.
• CAPCAD_GEO_IMAGERY_ALIGNMENT amostra a cada 40 m e pergunta a faixa de amostras (inicial-final). Uma resposta sem hífen encerra o comando sem fazer nada. Como cada imagem cobre cerca de 345 m, a faixa completa de um eixo longo insere muitas imagens sobrepostas — informe uma faixa curta e repita.
• CAPCAD_GEO_HELP está só em português — o texto não tem versão em outros idiomas, em nenhum perfil.
• CAPCAD_GEO_STREETVIEW_IMAGE, CAPCAD_GEO_IMAGERY_VIEW e CAPCAD_GEO_IMAGERY_ALIGNMENT existem só no AutoCAD.
