Placas em conjunto

Comando: CAPCAD_SIGN_ASSEMBLY, CAPCAD_SIGN_ASSEMBLY_OPTIONS, CAPCAD_SIGN_SET_PLACE Atalho: CJ Atualizado 2026-09-03
Comandos CAPCAD_SIGN_ASSEMBLY e CAPCAD_SIGN_ASSEMBLY_OPTIONS (placa em conjunto) · CAPCAD_SIGN_SET_PLACE (Conjunto Vertical)
Atalhos CJ (CAPCAD_SIGN_ASSEMBLY). Os outros dois não têm atalho
Ribbon aba CapCad › painel Sinalização Vertical › botão Conjunto Vertical (abre CAPCAD_SIGN_SET_PLACE). Os dois comandos de placa em conjunto não têm botão
Categoria Vertical (os três comandos)
Formulário CAPCAD_SIGN_ASSEMBLY e _OPTIONS: nenhum, tudo na linha de comando. CAPCAD_SIGN_SET_PLACE: VerticalSetsForm ("Conjunto Vertical") ou VerticalSet2Form ("Conjuntos de placas"), os dois não modais
CADs AutoCAD. No ARES Commander os três comandos existem mas respondem "is not yet available in ARES (coming soon)"; em BricsCAD, GstarCAD e ZWCAD ainda não estão registrados nesta versão
Também usado por o Substituir placa, que monta o conjunto "nova implantada + antiga retirada" com o mesmo motor, e o método Em conjunto existente do Insere Vertical

Duas placas no mesmo poste não são duas inserções soltas: são um conjunto, e o CapCad monta a segunda a partir da primeira. Copiar e mover o bloco na mão erra a altura, perde a estaca e deixa o quantitativo sem saber que as duas dividem o mesmo suporte.

  • A altura é medida, não chutada. O CapCad mede a placa de referência e coloca a nova exatamente acima (ou abaixo) dela, com a folga que você pediu.
  • O lado certo sozinho. Sem informar nada, o comando descobre de que lado está o suporte e cresce o conjunto para o lado oposto.
  • Uma linha liga as duas. A linha de ligação é desenhada no layer da ação da placa que ela representa, e é o que o Corrige Vertical enxerga para tratar as duas placas como um conjunto.
  • A nova placa herda o essencial. Estaca, latitude, longitude, escala e o atributo EXTRA vêm da placa de referência; o resto é deduzido pelo motor de inserção.
  • Conjuntos ao longo do eixo. O Conjunto Vertical monta pares de placas de entrada e saída de curva, ou uma placa a cada N metros de um trecho, direto sobre o eixo do projeto.
  • Cadeias de redução de velocidade prontas. Ainda no Conjunto Vertical, as tabelas Dp / Dr / DL do método de redução escalonada montam a sequência de R-19 até o ponto crítico, em um ponto ou em todo o eixo de uma vez.

O que faz

Um conjunto é um grupo de placas que dividem o mesmo suporte: uma acima da outra (às vezes ao lado), ligadas por uma linha. É o arranjo mais comum em rodovia — uma placa de regulamentação com uma de advertência, ou uma placa principal com o seu adicional.

O CapCad monta um conjunto sempre da mesma forma: você aponta uma placa que já está no desenho (a placa de referência) e diz qual código entra junto dela. O comando então

  1. mede a placa de referência (a altura do bloco vezes a sua escala efetiva);
  2. decide o lado, ou porque você informou, ou olhando de que lado está o suporte;
  3. coloca a nova placa a altura + folga de distância, na mesma rotação da referência;
  4. desenha a linha de ligação entre a referência e a nova placa, no layer da ação.

A nova placa herda da referência a estaca, a latitude, a longitude, a escala e o atributo EXTRA, e é inserida com o mesmo motor do Insere Vertical, que deduz sozinho código, área, dimensões, layer e estilo gráfico.

Dois comandos fazem exatamente isso na linha de comando:

  • CAPCAD_SIGN_ASSEMBLY (CJ) — só pergunta o código e pede a placa de referência; usa a folga automática e descobre o lado sozinho.
  • CAPCAD_SIGN_ASSEMBLY_OPTIONS — pergunta também o lado (Esquerda, Direita, Superior, Inferior) e a distância entre as placas.

O mesmo motor é usado pelo Substituir placa: a placa antiga volta ao desenho como segunda placa do conjunto, com a ação retirar.

A distância entre as placas

A folga é o vão entre o topo da placa de referência e a base da nova.

Como você pede Folga aplicada
CAPCAD_SIGN_ASSEMBLY (automática) 5 unidades — ou 15 em projetos no paradigma BR-Legal 2
CAPCAD_SIGN_ASSEMBLY_OPTIONS, valor digitado o valor digitado (o padrão oferecido é 10)
CAPCAD_SIGN_ASSEMBLY_OPTIONS, valor 0 0,001 — um zero digitado não vira folga automática, vira folga praticamente nula

Conjunto Vertical não é a mesma coisa

CAPCAD_SIGN_SET_PLACE, o botão Conjunto Vertical do ribbon, apesar do nome não empilha placas num suporte: ele trabalha ao longo do eixo. Ele é uma bifurcação, decidida logo na abertura:

  • em projetos brasileiros o comando pergunta "Selecione: Sim = Distância reserva, Não = Placas agrupadas";
  • Sim abre o formulário Conjunto Vertical, com as páginas Conjuntos (pares de placas de curva, ou uma placa a cada N metros) e Mudanças velocidade (a cadeia de R-19 do método da distância de reserva);
  • Não — e também qualquer projeto de cultura não brasileira, que nem chega a ver a pergunta — abre o formulário Conjuntos de placas, o inseridor de marcadores de alinhamento (MAs, chevrons, postes delineadores) em curva ou em trecho.

Esta página documenta em detalhe o formulário Conjunto Vertical; o formulário Conjuntos de placas aparece adiante apenas para você reconhecê-lo.

Fluxo de trabalho

Empilhar uma placa (CJ)

  1. Rode CJ (ou CAPCAD_SIGN_ASSEMBLY).
  2. Responda a Placa a ser inserida num conjunto: com o código, por exemplo A-14. Enter em branco cancela.
  3. Responda a Selecione a placa de referência: clicando na placa que já está no desenho.
  4. A linha de comando confirma Placa inserida no conjunto — ou Não foi possível inserir a placa no conjunto, quando o código não pôde ser inserido (por exemplo, um código que não existe na biblioteca nem tem placa genérica de recurso).

Empilhar escolhendo lado e folga (CAPCAD_SIGN_ASSEMBLY_OPTIONS)

  1. Rode CAPCAD_SIGN_ASSEMBLY_OPTIONS.
  2. Informe o código.
  3. Escolha a palavra-chave do lado: Esquerda, Direita, Superior ou Inferior. Enter sem escolher encerra o comando.
  4. Informe a Distancia excedente — a folga. Enter aceita o padrão 10.
  5. Clique na placa de referência.

Nos lados Esquerda e Direita o comando não desenha linha de ligação: as duas placas ficam lado a lado, sem conector.

Conjunto Vertical: pares de placas numa curva

  1. Rode CAPCAD_SIGN_SET_PLACE e responda Sim à pergunta.
  2. Na página Conjuntos, aba Curvas, escolha a placa base em Placa (7) — A-1 a A-5 preenchem Entrada (9) e Saída (10) com o código + A e + B, e já escolhem o modo de inserção.
  3. Informe a Folga (8): a distância, para fora de cada extremidade do trecho, onde cada placa é colocada.
  4. Em Inserção, escolha Curva inteira (1) ou Trecho (3).
  5. Em Eixo, escolha Corrente (11), se o projeto tiver um eixo ativo, ou Selecionar (12) para escolher uma curva no desenho.
  6. Clique em Inserir em curva (13). O formulário se esconde; você clica próximo à curva (modo curva inteira) ou nos dois pontos do trecho (modo trecho).
  7. A linha de comando informa quantas placas foram inseridas.
  8. Atualizar (15) apaga o conjunto anterior e redesenha; Redefinir (14) só apaga.

Conjunto Vertical: uma placa a cada N metros

  1. Na página Conjuntos, aba Placas em trechos, escolha a placa em Placa (16) — R-19 preenche A cada (17) com 10000 e R-7 com 500, e já marcam o modo Trecho.
  2. Informe a distância em A cada (17) e, se quiser, o valor do atributo EXTRA em Extra (18).
  3. Clique em Inserir em curva (13) e marque os dois pontos do trecho.
  4. O comando divide o trecho e insere a placa nos dois sentidos em cada estação, a 8 unidades do eixo.

Conjunto Vertical: cadeia de redução de velocidade

  1. Vá à página Mudanças velocidade. Escolha v0 (19), a velocidade de operação, e vf (20), a velocidade final; a lista de vf só oferece velocidades abaixo de v0.
  2. Confira o Dp (21) e a faixa de Dr (22 a 24) que as tabelas devolvem, e escolha qual reserva aplicar nos botões 26 a 29.
  3. Escolha o Diâmetro da placa (30) — é ele que define a distância de legibilidade.
  4. Clique em Ponto em eixo (35) e clique o ponto crítico sobre o eixo; ou em Lote (38), que percorre todas as transições de velocidade diretriz gravadas no eixo.
  5. O comando insere as R-19 escalonadas e mostra o resumo do que fez.

O formulário

Os números são os mesmos em todas as capturas desta página.

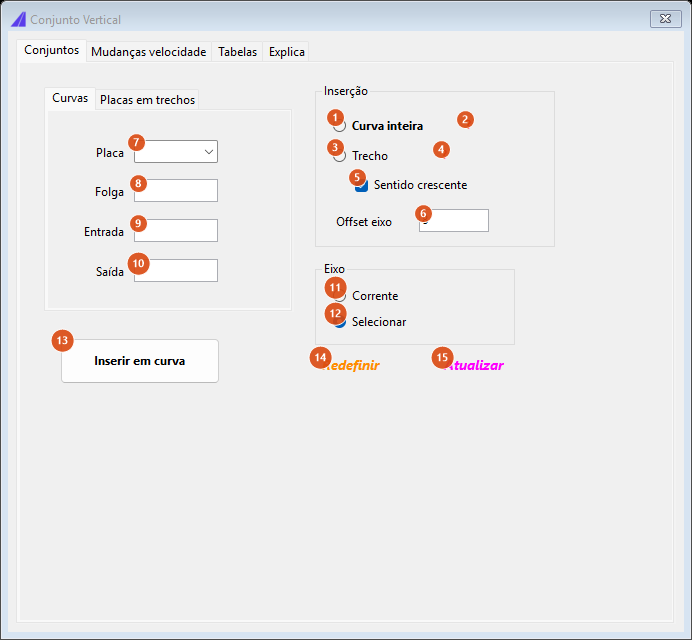

Conjunto Vertical, página Conjuntos, aba Curvas

Estado inicial: página Conjuntos, aba Curvas. Nenhum modo de inserção vem marcado.

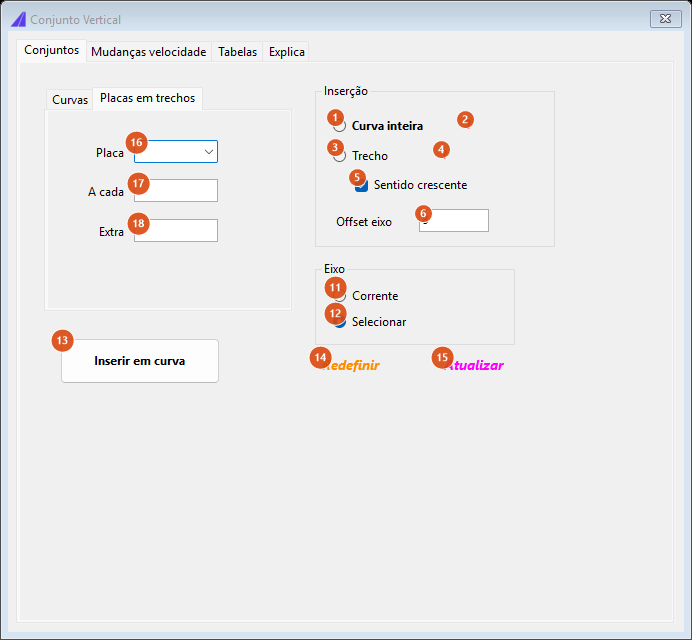

Conjunto Vertical, aba Placas em trechos

Aba Placas em trechos: os três campos da esquerda (16 a 18) substituem os quatro da aba Curvas; tudo à direita é compartilhado.

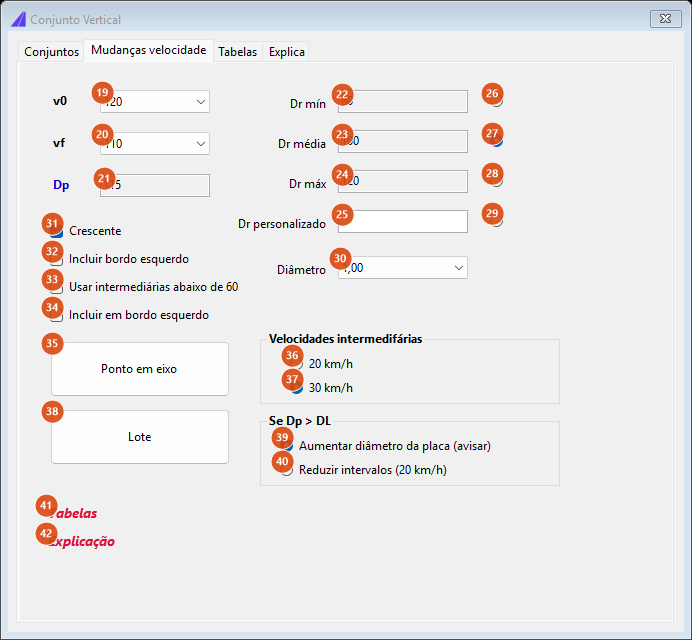

Conjunto Vertical, página Mudanças velocidade

Página Mudanças velocidade: as leituras das tabelas à esquerda e no alto, as opções do método embaixo.

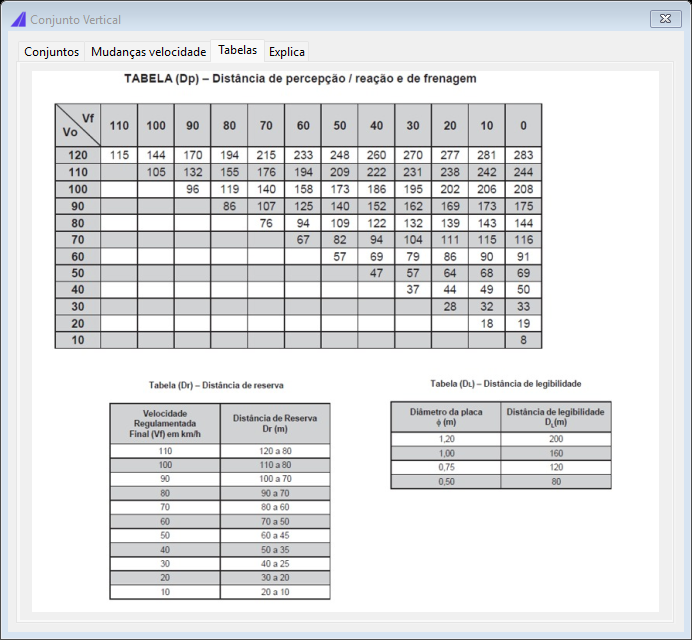

Conjunto Vertical, página Tabelas

Página Tabelas: as três tabelas do método (Dp, Dr e DL) como imagem, sem controles.

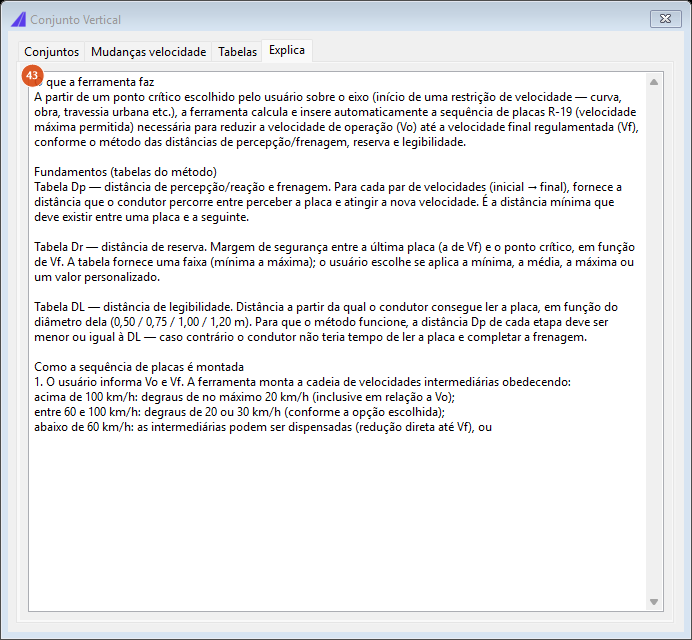

Conjunto Vertical, página Explica

Página Explica (43): o texto do método, apenas para leitura.

Página Conjuntos, aba Curvas

# Controle O que faz
7 Placa Lista A-1 a A-5. Escolher um deles preenche Entrada com o código + A e Saída com o código + B, e marca o modo de inserção: A-1 e A-2 ligam Curva inteira; A-3 a A-5 ligam Trecho. Serve só como atalho: os códigos podem ser digitados direto em 9 e 10.
8 Folga Distância, medida para fora de cada extremidade do trecho, onde cada uma das duas placas é colocada: uma fica folga metros depois do fim, a outra folga metros antes do início.
9 Entrada Código da placa de entrada. Precisa existir na biblioteca de placas; senão o comando avisa "Placa … não encontrada." e não insere nada.
10 Saída Código da placa de saída, com a mesma exigência.

Qual das duas vai para cada extremidade depende do sentido da curva:

Curvatura do segmento escolhido Depois do fim do trecho, no sentido decrescente Antes do início, no sentido crescente
Curva à esquerda a placa de Saída a placa de Entrada
Curva à direita a placa de Entrada a placa de Saída

O afastamento lateral das duas placas em relação ao eixo é fixo em 8 unidades nesta versão.

Página Conjuntos, aba Placas em trechos

# Controle O que faz
16 Placa Lista R-19 e R-7. R-19 preenche A cada com 10000 e marca Trecho; R-7 preenche 500 e também marca Trecho. Outros códigos podem ser digitados.
17 A cada Distância entre placas. O comando divide o trecho pelo valor (arredondamento bancário) e desconta uma parada; se o resultado for zero ou negativo, avisa "Trecho selecionado para inserção possui metragem insuficiente" e não insere.
18 Extra Valor gravado no atributo EXTRA de cada placa inserida — é onde a velocidade da R-19 aparece na placa.

Cada estação recebe duas placas, uma para cada sentido de tráfego, ambas a 8 unidades do eixo.

Página Conjuntos, quadros Inserção e Eixo (comuns às duas abas)

# Controle O que faz
1 Curva inteira Depois do clique em Inserir, você clica perto de uma curva e o CapCad usa o segmento curvo inteiro como trecho. Se o ponto clicado não cair sobre um segmento com curvatura, o comando avisa "Curva não encontrada no ponto.".
2 ? Lembrete: "Blocos gerados são grupos selecionáveis".
3 Trecho Você clica dois pontos sobre o eixo e o trecho entre eles é usado. Clicar duas vezes o mesmo ponto avisa "Mesmo ponto clicado - verifique o osnap".
4 ? Lembrete: "Selecionar 2 pontos em eixo, sentido será em relação à ordem dos pontos clicados".
5 Sentido crescente Sem efeito nesta versão: a inserção em trechos já insere nos dois sentidos e a inserção em curva deduz o sentido da curvatura.
6 Offset eixo Sem efeito nesta versão: o afastamento lateral é fixo em 8 unidades, o mesmo valor que a caixa mostra.
11 Corrente Usa o eixo ativo do projeto. Fica desabilitado quando o projeto não tem eixo, e nesse caso Selecionar é marcado sozinho. Passar o mouse mostra o nome do eixo.
12 Selecionar Pede uma curva no desenho depois do clique em Inserir.
13 Inserir em curva / Inserir em trecho Executa. O rótulo acompanha o modo escolhido em 1 / 3.
14 Redefinir Apaga as entidades do último conjunto desenhado.
15 Atualizar Apaga o último conjunto e desenha de novo com os valores atuais.

Página Mudanças velocidade

# Controle O que faz
19 v0 Velocidade de operação, de 120 a 10 km/h de 10 em 10. Trocar o valor recarrega a lista de vf com todas as velocidades abaixo dele.
20 vf Velocidade final regulamentada.
21 Dp (somente leitura) Distância de percepção/reação e frenagem do par v0 → vf, lida da tabela Dp. Vazio quando o par não está tabelado.
22 Dr mín (somente leitura) Menor distância de reserva tabelada para vf.
23 Dr média (somente leitura) Média entre mínima e máxima.
24 Dr máx (somente leitura) Maior distância de reserva tabelada para vf.
25 Dr personalizado Valor livre de distância de reserva, usado quando 29 estiver marcado.
26 a 28 Dr mín / média / máx Escolhem qual das três reservas a cadeia usa.
29 Dr personalizado Usa o valor de 25. É também a opção de recurso: se nenhum dos quatro estiver marcado, o comando trata como personalizado.
30 Diâmetro Diâmetro da placa em metros: 0,50, 0,75, 1,00 (padrão) ou 1,20. Define a distância de legibilidade — 80, 120, 160 e 200 m respectivamente.
31 Crescente Monta a cadeia no sentido crescente do eixo, isto é, com as placas antes do ponto crítico nesse sentido. Marcado por padrão.
32 Incluir bordo esquerdo Insere também a placa gêmea no bordo esquerdo, em cada elo da cadeia. Vale só para o botão Ponto em eixo; o Lote não lê esta opção.
33 Usar intermediárias abaixo de 60 Abaixo de 60 km/h a cadeia normalmente cai direto para vf. Marcado, a redução abaixo de 60 também é escalonada, com o degrau escolhido em 36 / 37.
34 Incluir em bordo esquerdo Sem efeito nesta versão: o comando não lê esta caixa.
35 Ponto em eixo Esconde o formulário, pede o ponto crítico sobre o eixo e insere a cadeia. Uma cadeia com menos de duas placas simplesmente não é inserida. Se alguma placa cair fora dos limites do eixo, o comando avisa e interrompe a inserção.
36, 37 20 km/h, 30 km/h Degrau entre velocidades intermediárias na faixa de 60 a 100 km/h (e abaixo de 60, se 33 estiver marcado). Acima de 100 km/h o degrau é sempre 20. Padrão: 30.
38 Lote Percorre o eixo inteiro: cada mudança de velocidade diretriz gravada nas propriedades do eixo vira uma transição, e cada transição recebe a sua cadeia. Ao fim mostra o total inserido e o relatório. Placas que caem fora dos limites do eixo são puladas, com aviso no relatório, sem interromper a passada. Sem nenhuma transição, avisa "Nenhuma transição de velocidade encontrada nas propriedades do eixo.".
39 Aumentar diâmetro da placa (avisar) Quando o maior Dp da cadeia excede a distância de legibilidade, o comando insere assim mesmo e avisa qual diâmetro mínimo atenderia (1,00 m até 160 m de Dp, 1,20 m até 200 m; acima disso, nenhum diâmetro atende). Padrão.
40 Reduzir intervalos (20 km/h) Alternativa ao anterior: no mesmo caso, a cadeia é remontada com degrau 20 e intermediárias abaixo de 60. Se ainda assim o Dp exceder a legibilidade, o aviso aparece.
41 Tabelas Salta para a página Tabelas.
42 Explicação Salta para a página Explica.

Páginas Tabelas e Explica

# Controle O que faz
(página Tabelas) Só a imagem com as três tabelas do método: Dp por par de velocidades, Dr por velocidade final e DL por diâmetro de placa. Sem controles.
43 Explica Caixa de texto somente para leitura com a descrição do método e das regras de montagem da cadeia.

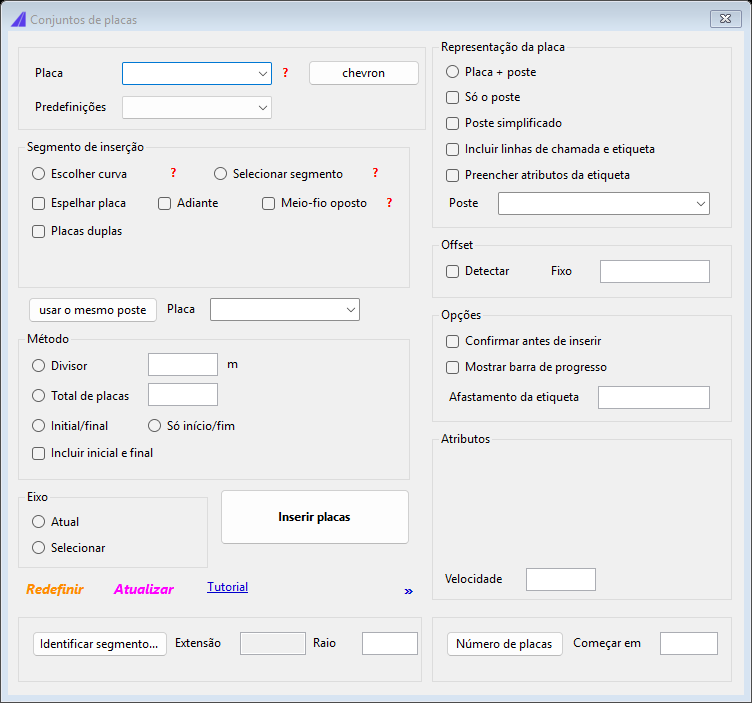

O outro formulário: Conjuntos de placas

Conjuntos de placas

O formulário que CAPCAD_SIGN_SET_PLACE abre quando a resposta é Não — e o único que aparece em projetos de cultura não brasileira.

Ele insere marcadores de alinhamento (MA, MA-I, CHEVRON) e postes delineadores ao longo de uma curva ou de um trecho, com predefinições, fórmulas de espaçamento por raio e representação com ou sem linhas de chamada. Antes de clicar em Inserir placas, clique em usar o mesmo poste: ele espelha a segunda linha do conjunto duplo, e é essa combinação que o comando exige para prosseguir — com as duas linhas iguais ele recusa a inserção com a mensagem "As duas linhas do conjunto duplo são idênticas.". A inserção em trecho ainda não desenha nesta versão: ela mostra o plano calculado.

Como as opções se combinam

As figuras abaixo saíram do próprio motor do conjunto (ConjuntoPlanner), com uma placa de referência de 4 unidades de altura.

Detecção automática do lado

CAPCAD_SIGN_ASSEMBLY sem opções: o comando procura o suporte da placa de referência e cresce o conjunto para o lado oposto. À esquerda, suporte abaixo e nova placa acima; à direita, suporte acima e nova placa abaixo. Sem suporte encontrado, o padrão é acima.

As quatro posições

As quatro palavras-chave de CAPCAD_SIGN_ASSEMBLY_OPTIONS, com folga 5. Superior e Inferior desenham a linha de ligação; Esquerda e Direita não desenham nada entre as duas placas.

A folga entre as placas

A folga muda só a distância, nunca o lado: 5 na folga automática, 15 na folga automática de um projeto BR-Legal 2, o valor digitado, e o caso do zero, que vira 0,001.

Lembrado entre sessões

CAPCAD_SIGN_ASSEMBLY e CAPCAD_SIGN_ASSEMBLY_OPTIONS não guardam nada: código, lado e folga são pedidos a cada execução.

O formulário do CAPCAD_SIGN_SET_PLACE fica aberto e mantém tudo o que você digitou enquanto a sessão do CAD durar — os valores não são gravados em disco, então ele volta ao estado inicial no próximo AutoCAD.

O campo Ext.linha da aba Conjunto do Insere Vertical é gravado nas preferências do usuário (Placas.ExtensaoLinhaConjunto) e restaurado na abertura do formulário.

Notas

  • A referência pode ser qualquer bloco. O clique aceita qualquer referência de bloco e é dela que saem a altura, o ponto e a rotação. Sobre um bloco que não é placa não há atributos para herdar e não há suporte pareado, então a nova placa vai para cima, sem estaca nem coordenadas herdadas.
  • Sem suporte identificado, o conjunto cresce para cima. A detecção automática usa o suporte pareado com a placa (tolerância de 1 unidade). Se não houver suporte por perto, a nova placa vai para cima.
  • Só o quadrante 2 manda a placa para baixo. A regra de detecção olha o ângulo da placa até o suporte em relação à rotação da própria placa: apenas o segundo quadrante coloca a nova placa abaixo; todos os outros a colocam acima.
  • A linha de ligação segue a ação. Ela vai para o layer de implantar, manter ou retirar conforme a situação da placa que está sendo inserida no conjunto. No caso da substituição, num projeto BR-Legal 2, ela vai para o layer de substituição.
  • A altura medida ignora hachuras nesta versão. O motor mede a extensão vertical do bloco inserido; se a placa tiver uma hachura mais alta que o seu contorno, o extremo da linha de ligação fica ligeiramente deslocado.
  • Confira o suporte depois de montar um conjunto. A segunda placa é inserida pelo motor completo, que também desenha um suporte no ponto dela; rode o Corrige Vertical para conferir o pareamento placa–suporte e limpar duplicidades.
  • O método Em conjunto existente do Insere Vertical faz o mesmo empilhamento — placa acima da referência, folga 5, sem suporte próprio — mas ainda não desenha a linha de ligação. Para o conjunto completo, use CJ.
  • O rótulo do quadro "Velocidades intermedifárias" está com erro de digitação no formulário de hoje.
  • Ligações relacionadas: Insere Vertical, Ações da placa, Trocar e substituir placas, Corrige Vertical e Gestão da sinalização vertical.
