Importar dados geográficos externos (biblioteca GIS, ArcGIS, OpenStreetMap, GPS)

O que faz

Os quatro comandos desta página resolvem o mesmo problema por caminhos diferentes: pôr no desenho geometria que nasceu em coordenadas geográficas. Todos precisam saber o sistema de coordenadas de saída — ver Coordenadas e sistema de coordenadas. Para o caminho inverso (o desenho saindo para KML, GPX ou GeoJSON) veja KMZ, formatos geo e links de mapa; para as bases brasileiras do IBGE e do DNIT, Dados geográficos do Brasil.

CAPCAD_GIS_BR_LIBRARY abre a Biblioteca GIS. Ao abrir, o comando busca no servidor CapCad a lista de categorias e predefinições. Cada predefinição é um endereço de camada ArcGIS já testado, com um campo padrão e um layer padrão sugeridos. Você escolhe a categoria, a predefinição, o campo, os valores, e manda desenhar.

CAPCAD_GEO_ARCGIS_SERVER abre o Assistente do ArcGIS Server, que faz o mesmo sem biblioteca: você fornece a URL. O assistente reconhece se ela é uma pasta, um serviço (MapServer / FeatureServer) ou uma camada, e preenche as listas correspondentes.

Os dois terminam na mesma importação, descrita em Como as opções se combinam.

CAPCAD_GEO_OSM_IMPORT abre o Extrator do Open Street Maps: define-se a área (tela, retângulo de dois pontos ou corredor em torno de um alinhamento), marcam-se as famílias de feições desejadas, e o comando consulta a API Overpass, converte tudo para o sistema do desenho e desenha cada feição no layer da sua etiqueta OSM, com a largura de via que você definiu.

CAPCAD_GEO_CONVERT_DATA abre o Conversor de dados geo: aponta-se um arquivo .kml ou .gpx, o comando lê os pontos e as linhas, sugere o fuso e desenha — em planta ou, no modo perfil, projetando cada ponto perpendicularmente sobre o eixo do projeto para formar um perfil estaca × elevação.

Fluxo de trabalho

Trazer uma base pronta pela Biblioteca GIS

1. Rode CAPCAD_GIS_BR_LIBRARY. O formulário abre e busca a biblioteca no servidor; sem rede, ele avisa e abre vazio.
2. Escolha a Categoria (1) e a Predefinição (2). As listas de Campos (3) e a contagem de feições são preenchidas na hora, consultando o servidor.
3. Escolha o campo que vai nomear os layers. Com Valores automáticos (8) ligado, a lista de Valores (4) já vem preenchida e ordenada; senão, clique Ver valores (5).
4. Selecione os valores desejados — a caixa (6) filtra a lista — e clique Adicionar condição (9). A cláusula aparece em Onde: (12).
5. Confira o Sist. coord. de saída (17) e escolha a Área de inserção (21, 22 ou 23).
6. Adicionar ao CAD (26).

Trazer uma camada de um servidor ArcGIS qualquer

1. Rode CAPCAD_GEO_ARCGIS_SERVER.
2. Cole a URL em Url (43) e clique Ler (44) — ou escolha uma das predefinições (42). O rótulo ao lado do botão informa o que foi reconhecido: Pasta, Serviço ou Camada.
3. Desça pela árvore: um clique em Serviços (48) preenche Layers (49), um clique num layer preenche Campos (50) e a contagem de feições.
4. Selecione um campo e clique Ver valores (52). Marque valores (os atalhos Todos (53) e Limpar (54) ajudam) e Adicionar condição (55) escreve campo='valor' OR … em Onde: (56).
5. Escolha o sistema de coordenadas (57) e a área (60, 61 ou 62), e clique Gerar dados CAD (63).

Extrair o OpenStreetMap

1. Rode CAPCAD_GEO_OSM_IMPORT. O formulário abre com o sistema de coordenadas do projeto já em (64).
2. Na coluna Incluir (69 a 83), marque as famílias de feições. Os atalhos Todos (86) e Nenhum (87) marcam e desmarcam tudo.
3. Escolha a área: Tela inteira (70), Retângulo por 2 pontos (71) ou Alinh. (72). O botão grande (66) muda de rótulo conforme a escolha.
4. Nas outras abas, ajuste o que sai (95, 96) e as larguras das vias (104 a 115).
5. Clique no botão grande (66). Em modo alinhamento, o comando pede o alinhamento e depois o raio do corredor (o valor de 98 é o padrão da pergunta).
6. Uma barra de progresso acompanha a consulta e o processamento; Cancel funciona. Ao terminar, a linha de comando informa quantas vias e quantas feições foram desenhadas.
7. Não gostou do resultado? Redefinir (67) apaga tudo o que a última execução desenhou.

Converter um arquivo KML ou GPX

1. Rode CAPCAD_GEO_CONVERT_DATA.
2. Escolha o arquivo em … (117) ou cole o caminho em (116) — aspas em volta são removidas sozinhas, e a caixa fica vermelha enquanto o caminho não existir. Enter, ou Ler (118), processa.
3. O formulário informa o que detectou (kml ou gpx), quantos pontos e quantas linhas carregou e, quando as coordenadas apontam para um único fuso, pinta a caixa do sistema de coordenadas de verde e a preenche.
4. Escolha Desenhar em planta (123) ou Perfil sobre o eixo (125), marque os sufixos de layer (122, 124) se quiser, e clique Desenhar (127).

Os formulários

Os números são únicos nesta página: 1 a 41 na Biblioteca GIS, 42 a 63 no Assistente do ArcGIS Server, 64 a 115 no Extrator do OSM e 116 a 128 no Conversor de dados geo.

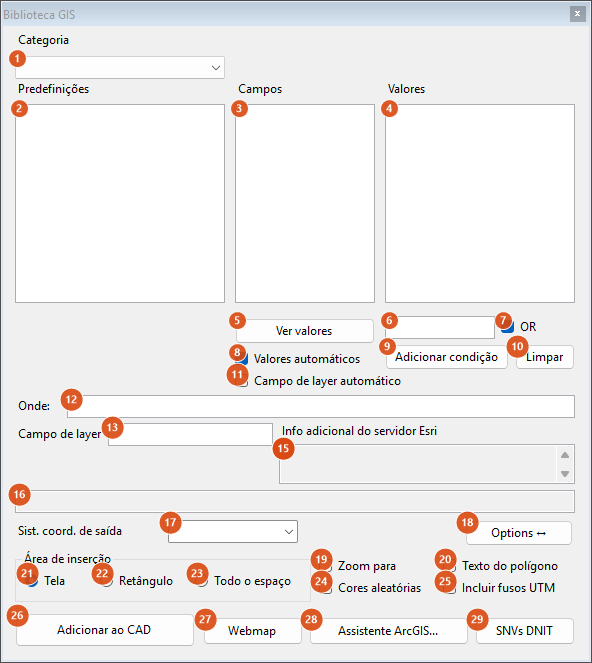

Biblioteca GIS — CAPCAD_GIS_BR_LIBRARY

O formulário abre estreito; o botão Options ↔ (18) revela a metade direita.

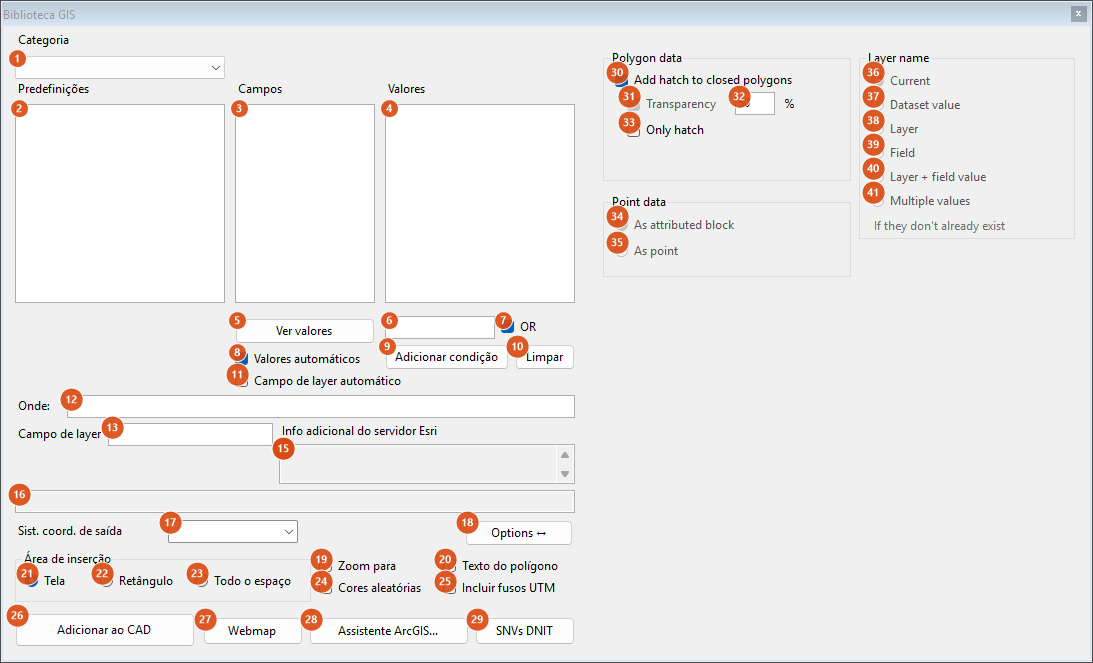

O painel de opções

Com Options ↔ clicado. Os rótulos deste painel estão em inglês, e a maior parte dos controles não está disponível nesta versão.

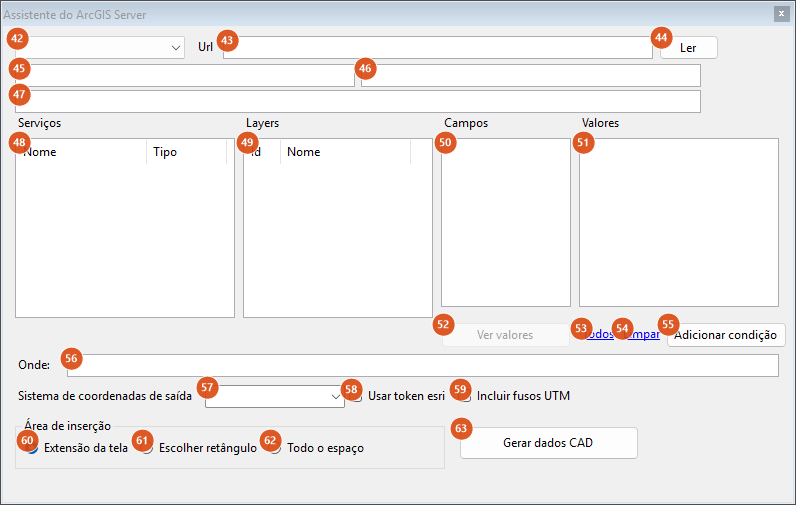

Assistente do ArcGIS Server — CAPCAD_GEO_ARCGIS_SERVER

As três caixas sem rótulo (45, 46, 47) guardam as URLs de pasta, de serviço e de camada resolvidas pela navegação.

Extrator do Open Street Maps — CAPCAD_GEO_OSM_IMPORT

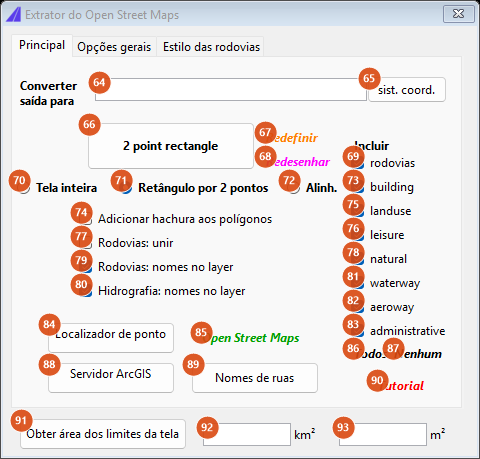

Aba 1: Principal

Com os padrões de fábrica: retângulo por dois pontos, todas as famílias marcadas, nomes de via no layer.

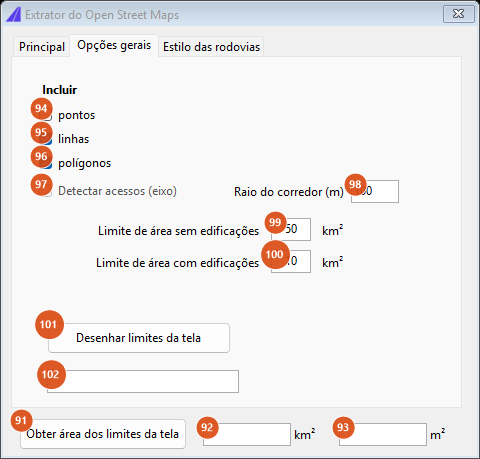

Aba 2: Opções gerais

As caixas de limite de área são informativas: os limites que o comando aplica são os da tabela em Como as opções se combinam.

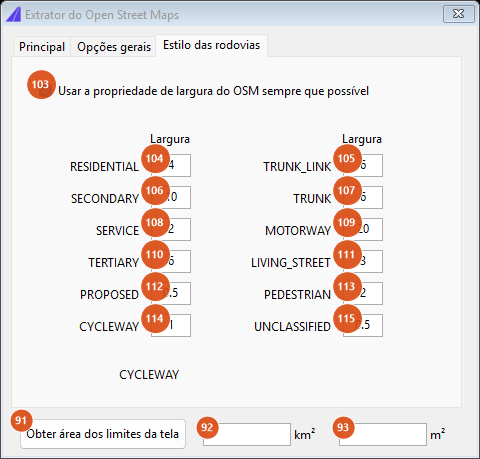

Aba 3: Estilo das rodovias

As larguras viram a ConstantWidth da polyline desenhada. Os valores de fábrica são os da tabela abaixo.

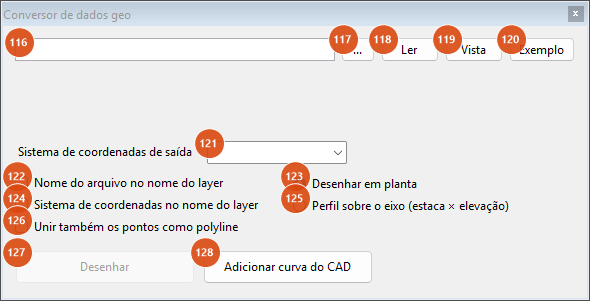

Conversor de dados geo — CAPCAD_GEO_CONVERT_DATA

Sem arquivo carregado: Desenhar (127) está desabilitado.

Como as opções se combinam

A importação do ArcGIS

A Biblioteca GIS e o Assistente do ArcGIS Server compartilham a mesma execução:

1. Sem sistema de coordenadas de saída, nada acontece — o comando pede que você escolha um. Escolhendo WGS-84, ele confirma antes (o desenho ficará em graus).
2. Envelope. Nos modos Tela e Retângulo, os dois cantos são convertidos para latitude/longitude e viram o envelope da consulta. Falhando essa conversão, o comando informa "Envelope conversion failed" e para.
3. Guardas de tamanho. Todo o espaço com mais de 1 000 feições pede confirmação. A resposta do servidor acima de 100 MB é recusada; acima de 10 MB, o comando estima o tempo e pergunta se você quer seguir.
4. A consulta vai sempre com outSR=4326: os dados chegam em WGS-84 e a conversão para o sistema do desenho é feita aqui, vértice a vértice.
5. Layers. Com um campo escolhido, cada feição vai para GIS_<campo>-<valor>. Sem campo escolhido, a Biblioteca GIS usa a descrição da predefinição (GIS_<descrição>) e o Assistente do ArcGIS Server, que não tem descrição a oferecer, joga tudo num layer chamado apenas GIS_. Caracteres inválidos de nome de layer são removidos.
6. Camadas de pontos (esriGeometryPoint) viram POINTs — e, nesta versão, no layer corrente, sem cor e sem transparência.
7. Cor e transparência. As cores aleatórias sorteiam ACI 1 a 250 por feição. A transparência só vem pela Biblioteca GIS, sempre.
8. Fusos UTM, quando pedidos e no produto brasileiro: os meridianos vão para GIS_UTMZONES_<sistema> (cor 64) e os números dos fusos para GIS_FUSOS_TXT (cor 51), ambos em cinza, com altura de texto 2 em saída WGS-84 e 200 000 em saída projetada.
9. Ao final, uma caixa informa quantos itens foram desenhados, em que sistema, e em quantos segundos.

O que o OSM desenha, e onde

A etiqueta da feição decide o layer, a largura e se ela pode ser hachurada. A ordem é a de baixo, e a primeira que casar vence:

As feições de landuse e leisure caem na linha qualquer outra, com o layer formado pela primeira etiqueta da feição.

Os limites de área do OSM

O comando mede a área antes de consultar o servidor e recusa ou pergunta conforme a tabela. O que muda tudo é a caixa building (73): edificações multiplicam o volume de dados.

No modo corredor, a área é estimada como comprimento do alinhamento × 2 × raio, e os mesmos limites valem.

"Rodovias: unir"

Marcada 77, depois do desenho cada via vira o contorno da sua largura:

• Via fechada de fato produz dois anéis: o maior entra na união, o menor fica desenhado no layer da via, e a polyline original é apagada.
• Via aberta com largura produz um contorno, que entra na união, e a original é apagada.
• Via com largura zero fica como está.

Os contornos reunidos passam pela união de regiões no layer GIS_OSM_HIGHWAY, com uma barra "Merging roads…", e o resultado recebe um identificador de grupo — é ele que Redefinir (67) usa para apagar a união. Vias que não puderam ser contornadas são contadas na linha de comando e ficam como foram desenhadas.

O que o conversor de arquivos desenha

Os pontos são desenhados com a cota que o arquivo trouxer, e a variável PDMODE é levada a 3 para que apareçam como cruzes. A vista só é enquadrada quando alguma linha foi desenhada — um arquivo só de pontos não move a tela.

Lembrado entre sessões

A Biblioteca GIS e o Assistente do ArcGIS Server guardam suas opções ao fechar (área, zoom, cores, texto do polígono, fusos UTM, token, sistema de coordenadas). O Extrator do OSM guarda praticamente tudo — famílias marcadas, opções gerais e as doze larguras de via; ficam de fora as caixas de leitura da tela e as coordenadas do último link. O Conversor de dados geo não guarda nada: o caminho do arquivo, o fuso e as caixas voltam vazios a cada abertura.

O sistema de coordenadas escolhido na Biblioteca GIS e no Conversor também vira o "último usado" da sessão, que os demais comandos GIS aproveitam.

Notas

• Nem todo sistema da lista converte de fato. A caixa de sistema de coordenadas destes formulários oferece WGS-84, BNG e os 120 fusos UTM-01S a UTM-60N. A conversão, porém, só cobre SIRGAS 2000 e SAD69 nos fusos 17 a 25 Sul e 11 a 22 Norte — a cobertura sul-americana. WGS-84 funciona porque a saída em graus não passa por conversão nenhuma; BNG e qualquer fuso fora daquelas faixas não convertem, e o resultado é um "Envelope conversion failed" ou uma importação que descarta todas as feições. Na prática, use UTM-17S a UTM-25S e UTM-11N a UTM-22N.
• A transparência de 50% é sempre aplicada pela Biblioteca GIS. Mesmo sem nunca abrir o painel de opções, tudo o que este formulário importa entra no desenho com 50% de transparência. Quem quiser opacidade total precisa abrir Options ↔ e zerar a caixa 32. O Assistente do ArcGIS Server não aplica transparência nenhuma.
• As predefinições de hidrologia da Biblioteca GIS não importam por aqui. As três entradas Hidrologia: Rios e massas d'água, Hidrologia: Regiões hidrográficas e Hidrologia: Bacias remetem ao CAPCAD_GEO_BR_DATA, aba Hidrografia. Ao selecioná-las, Todo o espaço e Tela são desabilitados e o modo passa a Retângulo; Adicionar ao CAD apenas mostra o recado.
• Os pontos importados do ArcGIS ficam no layer corrente. Camadas de geometria de ponto são desenhadas como POINT sem atribuição de layer, cor ou transparência. Defina o layer corrente antes de importar uma camada de pontos.
• AND no construtor de condições da Biblioteca GIS não devolve nada. Desmarcar OR (7) monta campo='a' AND campo='b', que nenhum registro satisfaz. O botão só é útil quando você edita a cláusula à mão depois.
• Os dois construtores de condição se comportam de forma diferente. Na Biblioteca GIS, Adicionar condição (9) reescreve a caixa; no Assistente do ArcGIS Server, Adicionar condição (55) acumula. Clicar duas vezes no assistente duplica a condição.
• Vários textos do Extrator do OSM estão em inglês no produto em português: o rótulo do botão grande (Entire screen / 2 point rectangle / Alignment) e todas as mensagens de progresso (Sending query…, Processing Open Street Maps data n/3…, Merging roads…). O painel de opções da Biblioteca GIS está inteiro em inglês.
• Três caixas do Extrator do OSM não estão disponíveis nesta versão: administrative (83), pontos (94) e Usar a propriedade de largura do OSM sempre que possível (103); Redesenhar (68) também não. A aba Estilo das rodovias não traz PRIMARY — vias primary recebem a largura padrão 0,5.
• As caixas de limite de área do OSM (99 e 100) são informativas. Os limites aplicados são os da tabela acima (5 e 1 km² para perguntar, 500 e 300 km² para recusar); editar as caixas não muda nada.
• Os layers de ciclovia e de calçada nascem com cor 0 (ByBlock) — GIS_OSM_BICYCLE e GIS_OSM_FOOT; ajuste-a no gerenciador de layers se precisar.
• CAPCAD_GEO_OSM_IMPORT exige o módulo Rodoviário da licença. Os outros três comandos desta página não são gerados por licença.
• Nos outros quatro CADs há menos comando. No BricsCAD, GstarCAD, ZWCAD e ARES Commander: o Extrator do OSM abre modal e o botão grande apenas fecha o formulário — os lançadores (65, 84, 88, 89), o Redefinir (67), as leituras da tela (91, 101) e as opções de hachura, união de vias, nomes no layer, larguras e linhas/polígonos não são aplicados; o desenho usa um nome de layer simplificado por etiqueta. No Conversor de dados geo, os botões Exemplo (120) e Adicionar curva do CAD (128) não estão disponíveis, e o modo Perfil responde que só existe no AutoCAD. A Biblioteca GIS e o Assistente do ArcGIS Server funcionam nos cinco.
• A API do OpenStreetMap é pública e tem fila. A consulta vai para a API Overpass pública com 180 s de tolerância; se falhar, o comando tenta uma vez em silêncio antes de desistir. Só são buscadas feições do tipo way — nós isolados e relações ficam de fora.
• A altitude do modo perfil vem do arquivo GPX, não do terreno: o CapCad usa a etiqueta <ele> de cada ponto e exagera a escala vertical em 10×.
